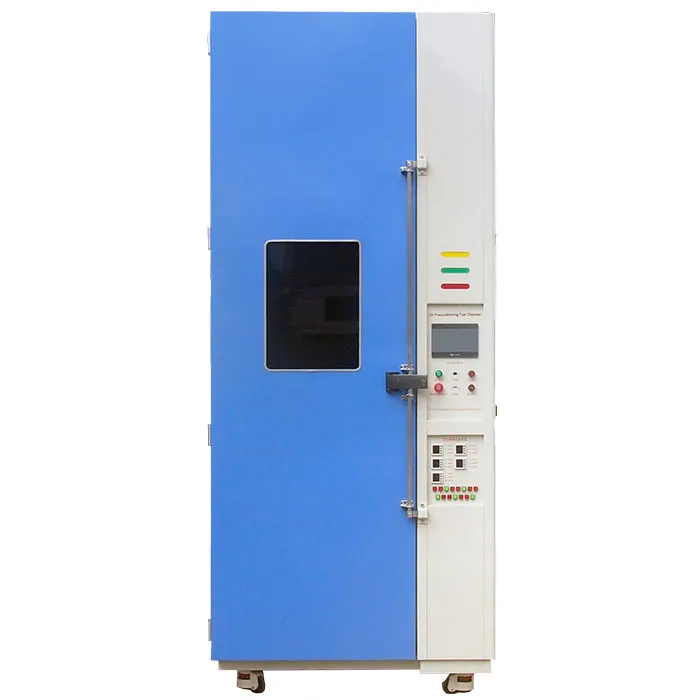

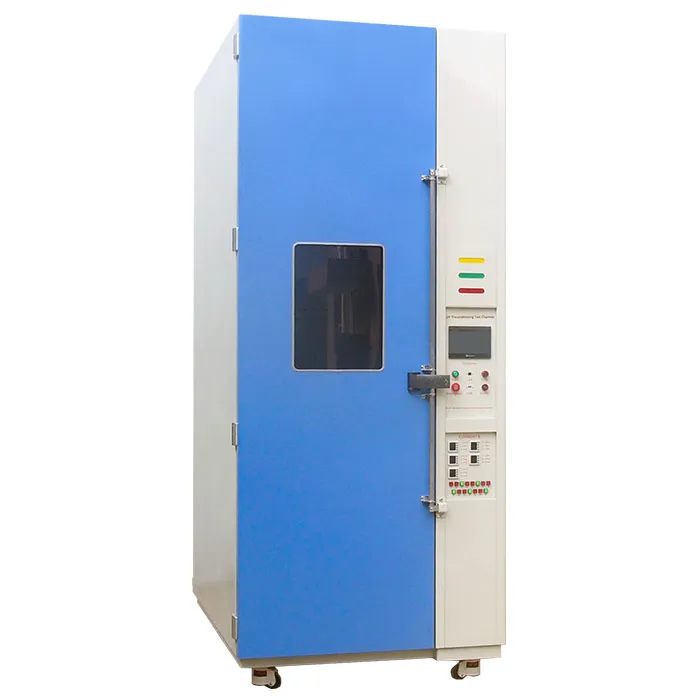

태양 전지판을 위한 UV 사전 컨디셔닝 시험 약실

Name: 태양 전지판을 위한 UV 사전 컨디셔닝 시험 약실
Brand: Xi'an LIB Environmental Simulation Industry

태양 전지판을 위한 UV 사전 컨디셔닝 시험 약실에 정의 된 자외선 노출 단계를 지원하기 위해 특별히 제작되었습니다.IEC 61215 및 IEC 61730태양 광 자격 워크 플로. 시스템이 안정적으로 제공UVA 우성 방사선 (320-400 nm)통제와 함께UVB 기여안정적인 챔버를 유지하면서 및 UVC 내용90 ° C의 온도과블랙 패널 온도 (BPT) 35 ° C에서 80 ° C.

UV 응력은Cumulated 복사 에너지 제어 (kWh/m²)습기 찬 열, 열 사이클링 및 기계적 부하 테스트 전에 반복 가능하고 표준으로 정렬 된 사전 컨디셔닝을 보장합니다. 구성 가능한 표본 용량, 풀 아웃 모듈 랙 및 산업용 등급의 스테인리스 스틸 SUS304 작업실을 갖추고 있습니다. 프리 컨디셔닝 테스트 챔버는 인증 및 제조 환경 모두에서 풀 사이즈 광전지 모듈에 대한 안정적인 UV 프리 컨디셔닝을 가능하게합니다.

표준 모델:UVP-02,UVP-04,... 및 필요에 따라 더 많은 맞춤형 모델.

태양 전지판 비디오를 위한 LIB 산업 UV 프리컨디셔닝 시험 약실

태양 전지판을위한 UV 사전 조절 테스트 챔버의 주요 성능 장점

1. 태양 관련 UV 스펙트럼 구성

조사 시스템은 UVB 기여도 (≈ 3-10%) 및 무시할 수있는 UVC 함량 (<0.1%) 으로 UVA (≈ 90-97%) 에 의해 지배되는 UV 스펙트럼을 전달합니다. 밀접하게 일치하는 자연 태양 노출 조건.

2. 에너지 기반 UV 용량 제어

UV 프리컨디셔닝은 280-320 nm 및 320-400 nm 대역에서의 정의된 노출 수준과 같은 누적 에너지 타겟에 의해 관리되며, 상이한 테스트 배치에서 일관된 재료 응력을 보장한다.

3. 독립적인 열 & BPT 규정

챔버 공기 온도 (주변 90 ° C, ± 2 ° C) 및 블랙 패널 온도는 독립적으로 조절되어 열 커플 링이 순수한 UV 노화 메커니즘을 왜곡하는 것을 방지합니다.

4. 풀 사이즈 PV 모듈 호환성

수직 표본 홀더는 안정적인 노출 기하학을 가진 대형 태양 전지판을 지원하여 빛나는 그림자없이 여러 모듈을 동시에 테스트 할 수 있습니다.

5. IEC 지향 시험 순서를 위해 디자인하는

축축한 열, 열 순환 또는 태양 광 인증 워크 플로우에 필요한 결합 된 기후 테스트 전에 UV 사전 조절 단계로 최적화되었습니다.

태양 전지판을 위한 UV 전조 시험 챔버의 기술적인 모수

이름	UV 프리컨디셔닝 챔버
모델	UVP-02
내부 차원 (mm)	14507452500 D * W * H
전반적인 차원 (mm)	187512102800 D * W * H
표본 홀더 크기 (mm)	14002400 W H
표본 수용량	2/4/6/... 조각
방사선 소스	형광 UVA 램프 (20 개) 및 UVB 램프 (10 개)
온도 범위	주변 ~ 90 ℃ ± 2 ℃
블랙 패널 온도 (BPT)	35 ~ 80 ℃
대역폭	UVC: (< 0.1%) UVB: (총 자외선의 10% 3%) UVA: (총 UV의 97% 90%)
조도 통제	● 280 nm - 320 nm의 파장: 7.5 k Wh/m2 ● 320 nm - 400 nm의 파장: 15 k Wh/m2 ● UV 범위의 최대 조도: < 250 W/m2
컨트롤러	프로그래머블 컬러 LCD 터치 스크린 컨트롤러
외부 재료	보호 코팅 강판
인테리어 소재	SUS304 스테인리스
열 절연	폴리 우레탄 폼 및 절연 면
전력 공급	AC380V 50Hz 3 단계

태양 전지판을 위한 UV 프리컨디셔닝 시험 챔버의 엔지니어링된 세부사항

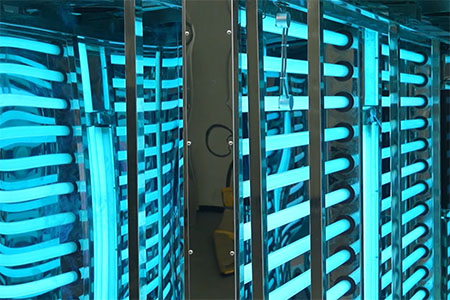

고밀도 UVA / UVB 램프 배열	UVA 램프 20 pcs 및 UVB 램프 10 pcs, 280-320 nm (UVB) 기여가 제어되는 320-400 nm (UVA) 가 지배하는 UV 스펙트럼을 형성합니다. 총 UV 조도는 250 W/m² 미만으로 유지되어, 연장된 UV 사전 조절 사이클 동안 중심 대 가장자리 편차를 최소화하면서 표본 평면에 걸쳐 균일한 노출을 보장한다.

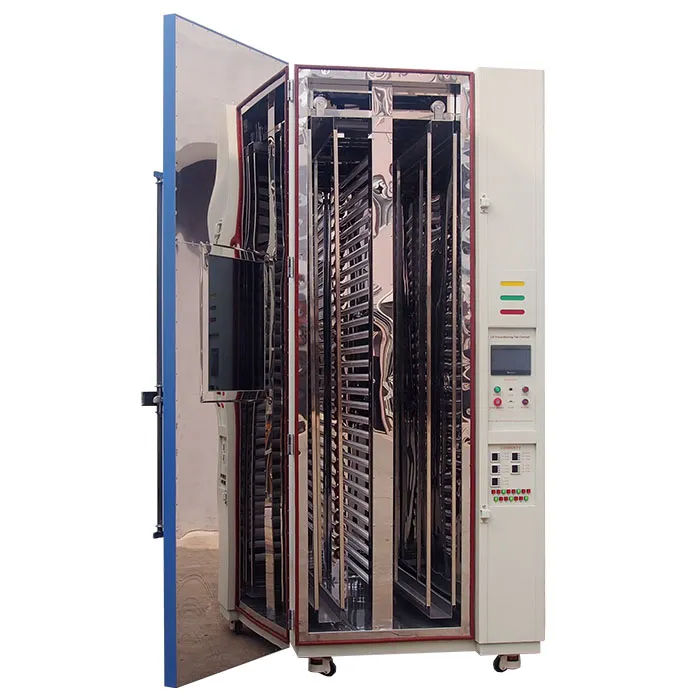

엄밀한 수직 PV 모듈 홀더	수직 표본 홀더는 전체 크기의 태양 광 모듈 용으로 테스트 내내 고정 된 램프 대 샘플 거리를 유지합니다. 강화 된 프레임은 사용자 정의 가능한 모듈 수량 (2, 4, 6 또는 그 이상의 패널) 을 지원합니다.
SUS304 스테인레스 스틸 테스트 작업실	SUS304 스테인레스 스틸 작업실, UV 방사선, 부식 및 최대 90 ° C의 작동 온도에 우수한 저항성을 제공합니다. 매끄러운 표면 마무리는 구조적 무결성과 청결을 유지하면서 장기 테스트를 지원합니다.
프로그래밍 가능한 터치 스크린 제어 시스템	컬러 LCD 터치 스크린 컨트롤러는 다단계 테스트 프로그래밍을 가능하게합니다 (UV 에너지, 공기 온도 조절 및 자동 테스트 시퀀싱을 포함한 120 프로그램 99 단계. 통합 경보 및 데이터 로깅은 운영 안전 및 테스트 추적 가능성을 보장합니다.
