고성능 열 사이클링 챔버로 JESD22-A104 온도 사이클링 테스트를 통과하는 방법

Mar 05 2026

Table of Content [Hide]

JESD22-A104 온도 사이클링 테스트는 무엇입니까?

JESD22-A104 온도 사이클링 테스트에 의해 설정된 널리 인정되는 표준입니다제데반도체 장치의 열 신뢰성을 평가합니다.

이열 사이클 테스트방법은 파워 업 사이클에서 환경 온도 변동에 이르기까지 구성 요소가 경험할 수있는 실제 조건을 시뮬레이션합니다. 고온 및 저온 사이에서 반복적으로 순환하여 패키지, 솔더 조인트 및 내부 상호 연결을 강조합니다. 목표는 제품이 시장에 도달하기 전에 균열, 박리 또는 전기 성능 저하와 같은 잠재적 인 실패를 감지하는 것입니다.

적절한 수행임시 사이클 테스트장치가 성능을 유지하고 제품 수명을 연장하며 업계 표준을 준수하도록 보장합니다. 엔지니어의 경우 고품질 사용열 사이클링 챔버LIB 산업에서JESD22-A104 조건을 정확하게 재현하고 신뢰할 수있는 결과를 얻는 데 필수적입니다.

많은 제품이 열 사이클링 테스트에 실패하는 이유

표준을 따르더라도 많은 제품이 실패합니다.온도 사이클링 테스트장비 제한 또는 부적절한 테스트 설정으로 인해. 가장 일반적인 이유는 다음과 같습니다.

램프율 부족: 온도가 너무 느리게 변하면 잠재적 인 고장을 드러내는 데 필요한 응력이 발생하지 않을 수 있습니다.
열악한 온도 균일 성: 고르지 않은 기류 또는 일관되지 않은 챔버 성능은 부정확 한 결과를 초래할 수 있습니다.
연장 체류 시간: 지나치게 길거나 짧은 고온/저온 보류는 테스트 결과를 왜곡시킬 수 있습니다.
부정확 한 제어 시스템: 불안정한 온도 제어 또는 지연된 전이는 테스트 유효성을 손상시킵니다.
데이터 추적 성 부족: 적절한 로깅이 없으면 실패한주기가 눈에 띄지 않아 규정 준수를 확인하기 어려울 수 있습니다.

JESD22-A104 열주기 테스트의 주요 요구 사항

JESD22-A104 표준은 몇 가지 중요한 매개 변수를 정의합니다.열 사이클 테스트:

온도 범위: 일반적으로 상업용 장치의 경우-40 ° C ~ 125 ° C, 산업용 애플리케이션의 경우-55 ° C ~ 150 ° C.
램프 비율: 현실적인 열 응력을 생성하기 위하여 보통 5 °C/min 또는 빠름.
드웰 시간: 고온 및 저온에서 최소 10 분 동안 최대 재료 팽창 및 수축을 가능하게합니다.
사이클 카운트: 신뢰성 요구 사항에 따라 종종 100, 500 또는 1000 사이클.
제어 공기 순환: 모든 샘플에 걸쳐 균일 한 온도 분포를 보장합니다.

고품질열 사이클링 챔버이 매개 변수를 충족하거나 초과하도록 설계되어온도 사이클링 테스트정확하고 재현 가능하며 표준 준수 결과를 생성합니다.

고성능 열 사이클링 챔버가 통과를 보장하는 방법

통과 할 때JESD22-A104 온도 사이클링 테스트, 당신의 질온도 사이클 챔버LIB 산업에서모든 차이를 만들 수 있습니다. 프리미엄 챔버는 표준 요구 사항을 충족시킬뿐만 아니라 모든 테스트 사이클이 정확하고 반복 가능하며 완벽하게 준수되도록 설계되었습니다. 고성능 솔루션이 신뢰할 수있는 결과를 보장하는 방법은 다음과 같습니다.

모델	TR5-100	TR5-225	TR5-500	TR5-800	TR5-1000
인테리어 볼륨	100L	225L	500L	800L	1000L
열 부하	1000W
온도 범위	A : -20 ℃ ~ 150 ℃ B : -40 ℃ ~ 150 ℃ C: -70 ℃ ~ 150 ℃
온도 변동	± 0.5 ℃
온도 편차	± 2.0 ℃
냉각 속도	5 ℃ /10 ℃/ 15 ℃/ 20 ℃ (주문을 받아서 만드는)/ min
난방 속도	5 ℃ /10 ℃/ 15 ℃/ 20 ℃ (주문을 받아서 만드는)/ min

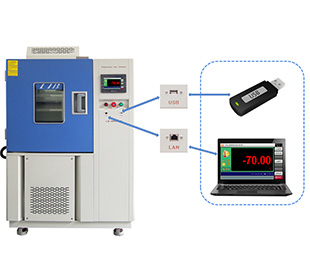

컨트롤러	프로그래밍 가능한 컬러 LCD 터치 스크린 컨트롤러, 다중 언어 인터페이스, 이더넷, USB
냉각 시스템	기계적 압축 냉동 시스템, 환경 친화적 인 냉매

✔모든 시험 조건을 위한 넓은 온도 범위

에서 극단적 인 범위를 지원합니다.-70 °C ~ 180 °C, 상업, 산업 및 고 신뢰성 신청을 위한 모든 JESD22-A104 조건을 커버합니다.
가혹한 자동차, 항공 우주 또는 군사 환경에 노출 된 구성 요소조차도 정확하게 테스트됩니다.
안정적인 체류 온도를 유지하여 실제 열 스트레스를 시뮬레이션하고 부정확 한 결과를 방지합니다.

✔현실적인 열 스트레스에 대한 빠른 램프 비율

표준 제공5 °C/min에 대한 선택적 업그레이드와 함께 램프 속도10 °C/min 또는 더 빠른.
빠른 온도 전이는 솔더 조인트, 패키지 인터페이스 및 내부 상호 연결에서 고장 검출을 가속화합니다.
이중 냉동 시스템은 오버 슈트 또는 지연없이 빠르고 균일 한 온도 변화를 보장합니다.

✔탁월한 온도 균일성과 안정성

고급 기류 설계 제공± 0.5 ° C 온도 균일 성모든 샘플 위치에 걸쳐.
핫스팟과 콜드 존을 제거하여 테스트 배치의 모든 부분이 동일한 열 사이클을 경험하도록합니다.
고정밀 PID 제어는 안정적이고 반복 가능한 사이클을 보장하여 테스트 실행 간의 변동성을 줄입니다.

✔완전히 자동화된 열주기 시험 프로그래밍

지원1000 프로그래머블 사이클엔지니어가 특정 JESD22-A104 조건에 맞는 사용자 지정 프로필을 설정할 수 있습니다.
자동화 된 시퀀스는 사람의 오류를 줄이고 상당한 테스트 시간을 절약합니다.
내장 데이터 로깅 및 내보내기 기능 제공감사 준비 기록, 품질 보증을위한 추적 성 및 준수 보장.

✔다양한 응용 프로그램을위한 맞춤형 솔루션

챔버는 소형 IC 패키지에서 대형 자동차 전자 장치 어셈블리에 이르기까지 다양한 샘플 유형을 수용 할 수 있도록 크기를 조정할 수 있습니다.
특수 설비와 센서 통합을 포함한 옵션 액세서리는 정확한 실제 조건에서 테스트 할 수 있습니다.
고급 소프트웨어 인터페이스를 사용하면 원격 모니터링 및 제어가 가능하므로 무인 상태에서도 테스트가 원활하게 실행됩니다.


견고한 작업실	케이블 구멍	로모 테 컨트롤

산업 전반에 걸친 온도 사이클링 테스트의 응용

온도 사이클링 테스트는 여러 분야에서 중요합니다.

반도체:다이 균열, 박리 및 상호 연결 고장을 감지합니다.
자동차 전자:극한 조건에서 AEC-Q100 구성 요소를 사전 검증합니다.
PCB 솔더 조인트:납땜 피로 저항을 평가하십시오.
가전 제품:일일 온도 변화에 따라 안정적인 작동을 보장하십시오.
군사 및 항공 우주:가혹한 환경에 대 한 고 신뢰성 구성 요소를 확인 합니다.

이러한 모든 애플리케이션은 정밀하고 자동화된 고성능 열 사이클링 챔버에 의존한다.

이러한 기능을 통합함으로써LIB 산업의 고성능 열 사이클링 챔버당신의 보장온도 사이클링 테스트에 의해 요구되는 응력 조건을 복제하십시오JESD22-A104. 이것은 정확한 결과를 보장 할뿐만 아니라 제품 검증을 가속화하고 현장에서 고장 위험을 줄이며 전반적인 장치 신뢰성을 향상시킵니다.

이러한 기능을 갖춘 챔버 선택열 사이클 테스트잠재적 인 병목 현상에서 능률적이고 신뢰할 수 있으며 반복 가능한 프로세스로 엔지니어가 구성 요소가 통과 할 것이라는 확신을 제공합니다.JESD22-A104매번.

열 사이클링 챔버 vs. 열 충격: JESD22-A104 어느 것이 필요합니까?

많은 엔지니어가 혼란열 사이클링 테스트와열 충격 테스트그러나 그들은 근본적으로 다릅니다:

기능	LIB열 사이클링 챔버	LIB열 충격 챔버
온도 제어	높은 온도와 낮은 온도 사이의 점진적 램프 위/아래	극한 온도 사이의 빠른 이동
초점	재료 스트레스 및 장기 신뢰성	갑작스런 스트레스 내성 및 즉각적인 실패 감지
전형적인 사용	JESD22-A104 준수, 장치 신뢰성 테스트	고위험 구성 요소에 대한 극단적 인 스트레스 테스트
램프 비율	5-10 ° C/min (사용자 정의)	영역 간 순간 전송
