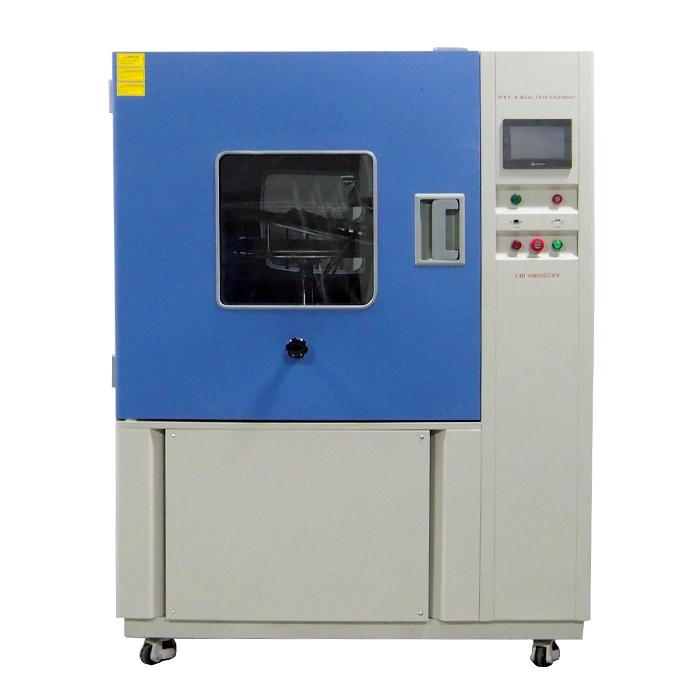

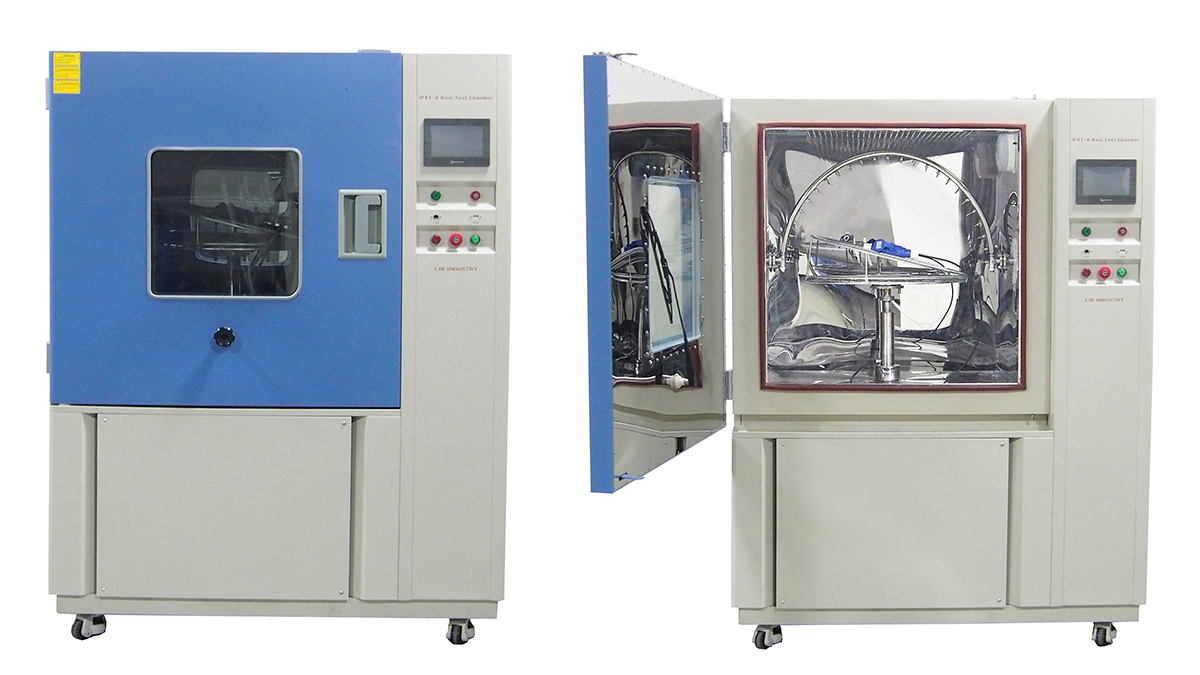

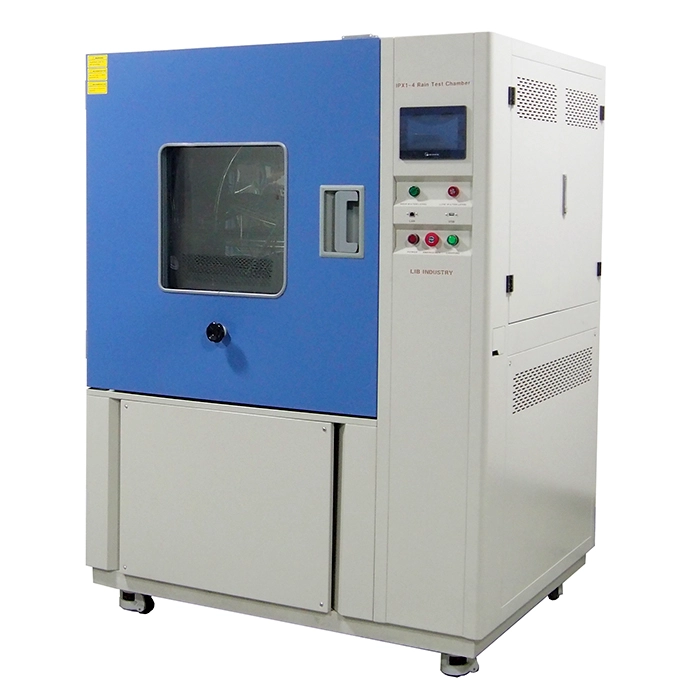

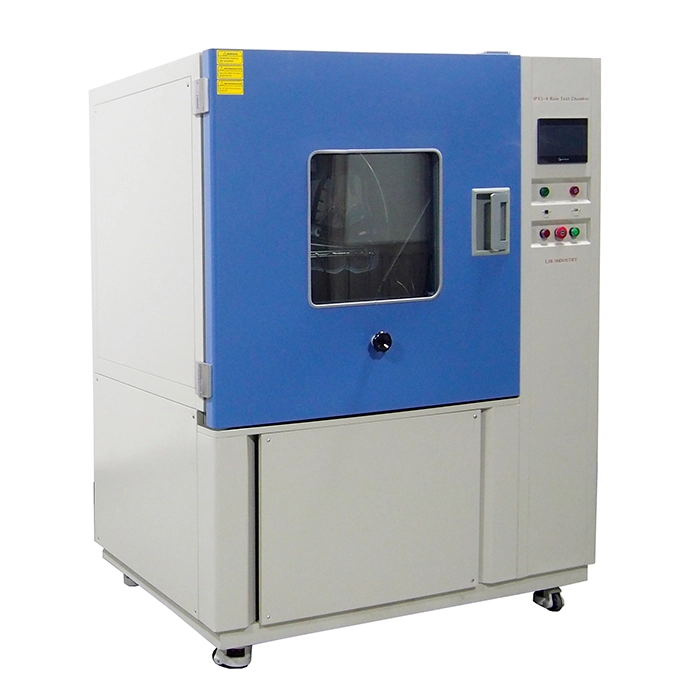

방수 시험 기계

Name: 방수 시험 기계
Brand: Xi'an LIB Environmental Simulation Industry

LIB 방수 테스트 기계는 IPX1 IPX2 IPX3 IPX4 방수 등급을 하나의 작업실에 통합합니다. LIB 방수 시험기는 주로 자동차 램프, 와이퍼 성능, 방수 스트립, 기관차 계측, 저전압 전기 인클로저 보호 및 기타 방수 성능 테스트에 사용되는 IEC 60529 및 기타 표준을 충족합니다.

모델: RD-800C, RD-1200C

표준: GJB 150.8-86, ISO 20653, IEC 60529,IPX1, IPX2, IPX3, IPX4, IPX5, IPX6,UL 50E, UL 1598, UL 153, UL1573, UL 60950-1

방수 테스트 챔버의 구조 및 장점

LIB 방수 테스트 기계는 제품의 내수성을 평가하기 위해 다양한 수준의 물방울, 스프레이 및 스플래싱을 시뮬레이션하도록 설계되었습니다.

1. 방수 테스트 기계 몸: 고체 소재 SUS304 스테인레스 스틸로 제작 된 모든 용접 표면 및 단면 표면은 녹을 방지하고 내구성과 안정성을 보장하기 위해 절임됩니다.

2. 드립 장치: 일반적으로 드립 트레이, 드립 구멍 및 조정 장치를 포함하여 IPX1 및 IPX2 테스트에 사용되어 속도와 물방울을 제어합니다. 드립 트레이의 크기는 테스트 챔버의 크기에 따라 다릅니다. IPX1 및 IPX2 는 각각 1 ml/min 및 3 ml/min 의 물 흐름 속도를 갖는다.

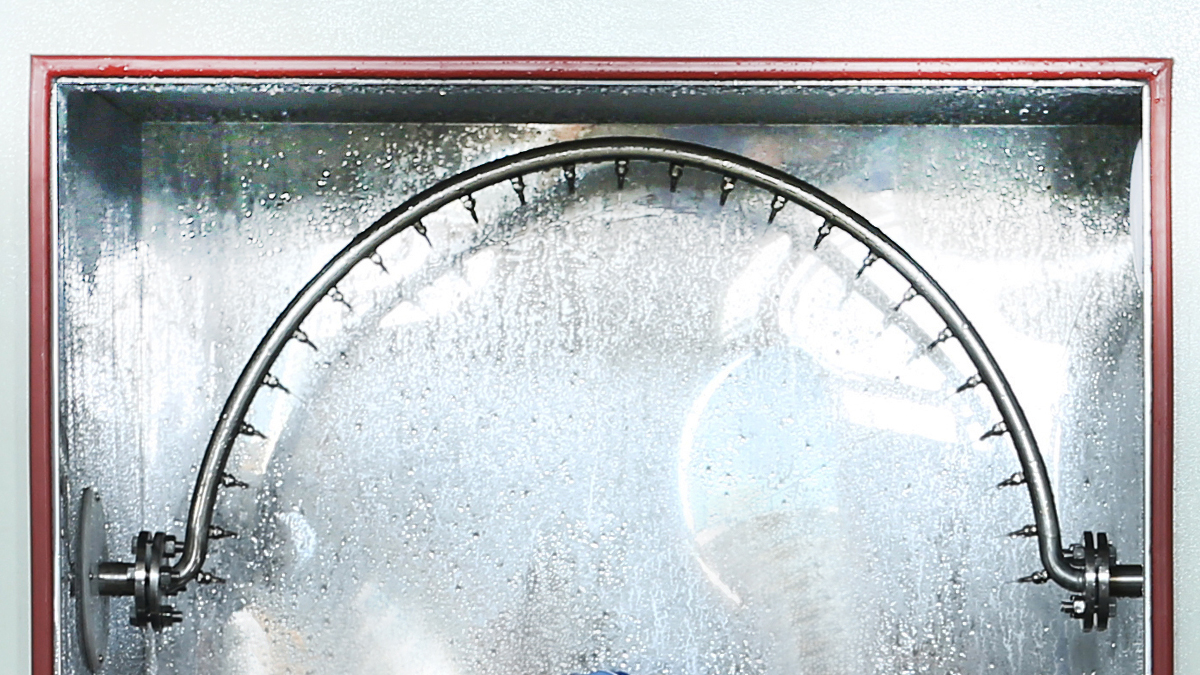

3. 진동 튜브: 위에 분산 된 워터 제트 구멍이있는 회전 파이프로 구성된 IPX3 및 IPX4 테스트에 사용됩니다. 모터는 진동 튜브를 구동하여 다른 각도에서 물 분사를 실현합니다. 진동 튜브 크기는 200mm, 400mm, 600mm, 800mm, 1000mm, 1200mm, 1400mm, 선택 1600mm, 노즐의 수는 진동 튜브의 반경에 따라 다릅니다. 노즐 간격은 50mm 이고 노즐 직경은 φ0.4mm 이다.

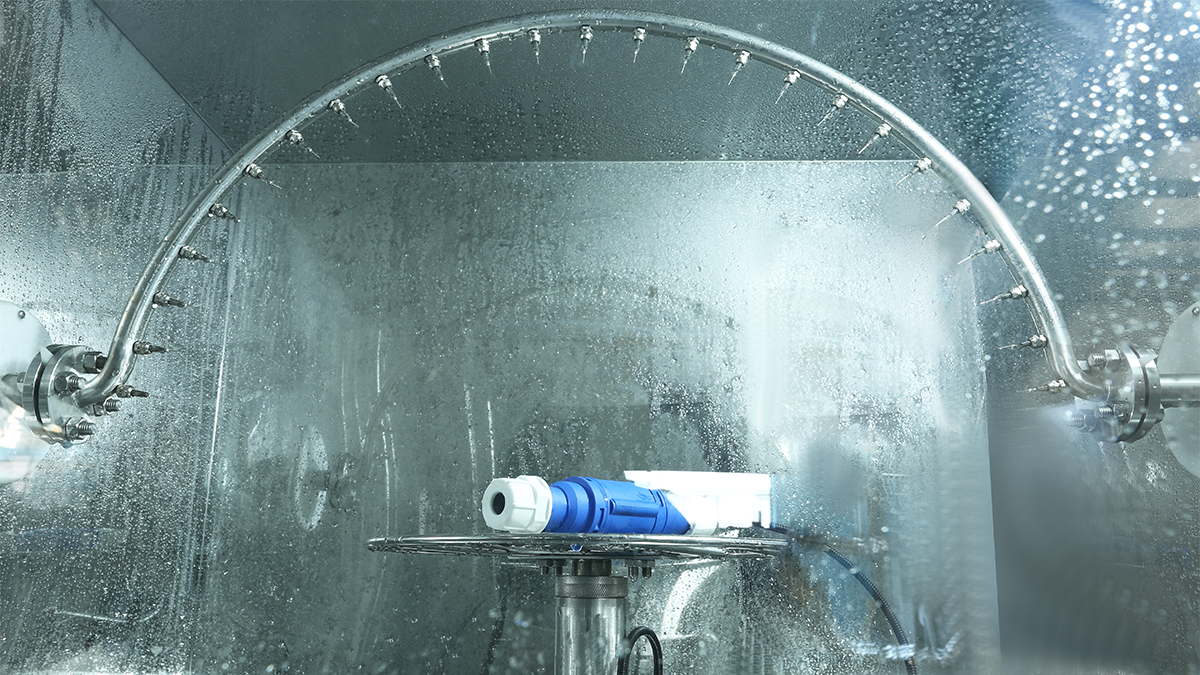

4. 샘플 고정 장치: 테스트 중에 안정적인 위치를 보장하고 물로 씻지 않도록 테스트 할 샘플을 고정하는 데 사용됩니다. 테스트 부품에 전원을 공급하고 가장 현실적인 테스트 조건을 복원하는 턴테이블에 방수 전원 공급 장치가 있습니다. IPX1 및 IPX2 테스트를위한 턴테이블의 높이는 350 ~ 500 mm이며 조정할 수 있습니다. 턴테이블에는 IPX2 테스트를위한 15 도 틸트 다이얼이 장착되어 있으며 IPX1 을 수행 할 때 제거됩니다. IPX3 및 IPX4 테스트에서 턴테이블 속도는 1 RPM이고 턴테이블 높이는 350 ~ 500 mm로 조정 가능합니다.

5. 물 순환 및 처리 시스템: 물 탱크, 펌프, 필터 등을 포함하여 깨끗한 물을 제공하고 물 재활용을 달성합니다. LIB는 스프레이 시스템의 원활한 흐름을 보장하는 0.03mm 입자의 불순물을 걸러 내기 위해 자동 입구 여과 시스템 세트를 특별히 설계했습니다.

6. 제어 시스템: PID 지능형 터치 가능한 시스템, 진동 각도, 속도, 물 시간 등과 같은 테스트 매개 변수를 설정하고 테스트 상태를 실시간으로 표시하고 모니터링 할 수 있습니다. 테스트 데이터를 내보낼 수 있습니다.

방수 시험 기계의 사양

모델	RD-800C	RD-1200C
내부 차원 (mm)	900950950	130013501370
전반적인 차원 (mm)	118014201920 (스테인레스 스틸 튜브 제외)	154018202200 (스테인레스 스틸 튜브 제외)
유용한 볼륨 (L)	810	2400
드립 트레이 크기	600*600	1000*1000
진동 튜브 반경	400mm	600mm
물 제트 튜브
스프레이 구멍 직경	Φ0.4mm
구멍 간격	50mm
진동 튜브의 스윙 각도	0 ~ ± 180 ° (조정가능한)
제트 노즐	IPX5: Dia6.3mm, IPX6: Dia12.5mm
제트 거리	2.5 ~ 3 미터
턴테이블 회전 속도	1r/min (조정가능한 속도)
컨트롤러	프로그래머블 컬러 LCD 터치 스크린 컨트롤러, 이더넷 연결, USB 포트
급수 시스템	물 탱크, 부스터 펌프, 자동적인 물 공급, 물 정화 시스템
안전 장치	과열 보호; 과전류 보호; 물 부족 보호; 지구 누설 보호; 단계 서열 보호
외부 재료	보호 코팅 강판
인테리어 소재	SUS304 스테인리스
관찰 창	와이퍼가있는 이중 층 절연 유리

어떻게 방수 테스트 기계 작동:

방수 테스트 기계는 제품의 방수 성능을 평가하는 데 사용되는 특수 장치이며 작동 원리는 다양한 수준의 드리 핑, 흠뻑 젖고 튀는 정확한 시뮬레이션을 기반으로합니다. 신중하게 설계된 일련의 장치 및 제어 시스템을 통해 샘플의 내수성이 해당 IPX1, IPX2, IPX3 를 충족하는지 여부를 결정하기 위해 테스트 샘플에 표준화 된 물 접촉 테스트가 수행됩니다. IPX4 클래스 요구 사항.

1. IPX1 테스트: 샘플을 고정 장치로 턴테이블에 놓고 드립 박스가 작동하기 시작하고 물이 드립 구멍을 통해 특정 속도로 샘플 표면에 수직으로 떨어집니다. 드립 박스를 조정함으로써, 드립 양 및 드립 시간이 약간 떨어지는 환경을 시뮬레이션하도록 제어된다.

2. IPX2 테스트: IPX1 과 유사하지만 샘플은 일반적으로 15 ° 의 경사각으로 기울어 져야하며 드립 장치는 여전히 수직으로 떨어지고 있습니다. 그래서 물방울은 특정 경사각으로 샘플에 떨어집니다.

3. IPX3 테스트: 진동 튜브는 물을 분사하는 데 사용되며 진동 튜브는 모터에 의해 스윙됩니다. 진동 튜브의 블로우 홀에서 물을 뿌려 비 효과를 만들어 모든 방향으로 샘플을 분무합니다. 진동 튜브의 스윙 각도, 속도 및 물의 흐름을 조정함으로써 물의 다른 강도를 시뮬레이션합니다.

4. IPX4 테스트: IPX3 를 기준으로 물 주입의 강도와 범위를 더욱 증가시킵니다. 스윙 튜브의 블로우 홀은 더 작고, 더 큰 스프레이 압력으로 더 작을 수 있거나, 더 강렬하고 광범위한 물 흐름으로 샘플에 영향을 미치기 위해 스프링클러의 수가 증가 될 수 있습니다.

시험 도중, 물 순환 시스템은 지속적으로 물을 다시 탱크로 보내고, 물을 절약하고 수질을 깨끗하게 유지하기 위해 테스트를 위해 여과되고 다시 처리됩니다. 제어 시스템은 각 테스트 매개 변수를 정확하게 제어하고 테스트의 정확성과 반복성을 보장하기 위해 실시간으로 테스트 상태를 모니터링합니다.

테스트가 완료된 후, 물의 여부, 누출 등과 같은 샘플의 성능에 따라, 제품의 방수 성능이 해당 IP 방수 등급 요구 사항을 충족하는지 여부를 결정합니다.
