IP69K 테스트 챔버의 이중 노즐 시스템: IPX6K 및 IPX9K 준수를위한 이중 전원

Jul 24 2025

Table of Content [Hide]

가장 극단적 인 산업 조건에서 방수 성능을 테스트 할 때 테스트 챔버 내부의 노즐 설계로 결과의 정확성을 만들거나 깨뜨릴 수 있습니다. 고압 고온 워터 제트를 포함하는 IPX6K 및 IPX9K 테스트의 경우 이중 노즐 스프레이 시스템은 단순한 애드온이 아니라 성능의 중심입니다.

이 기사에서는 이중 노즐 시스템에 중점을 둡니다. 작동 방식, IPX6K 및 IPX9K 표준 준수 여부 및 이유IP69K 테스트 챔버자동차, 실외 전자 제품 및 식품 등급 장비 분야의 테스트에 필수적입니다.

the_double-nozzle_system_of_the_ip69k_test_chamber_dual_power_for_ipx6k_&_ipx9k_compliance5.jpg

IPX6K 및 IPX9K 이해: 왜 두 개의 노즐?

시스템에 뛰어 들기 전에 도로 차량 및 유사한 가혹한 응용 프로그램에 대한 ISO 20653 에 정의 된 IPX6K 와 IPX9K-both 차이점을 명확히합시다.

등급	압력	온도	거리	신청
IPX6K	75-100 바	주변	2.5-3 m	도로 스프레이, 세차
IPX9K	80-100 바	80 ± 5 °C	100-150mm	증기 청소, 식품 등급 위생

통과하려면두 테스트 모두 테스트 시스템은 멀리 떨어진 넓은 스프레이 (IPX6K) 와 클로즈업 농축 온수 제트 (IPX9K) 의 두 가지 매우 다른 스프레이 프로파일을 시뮬레이션해야합니다. 이중 노즐 시스템은 이러한 이중 요구 사항을 하나의 컴팩트 한 구성으로 해결합니다.

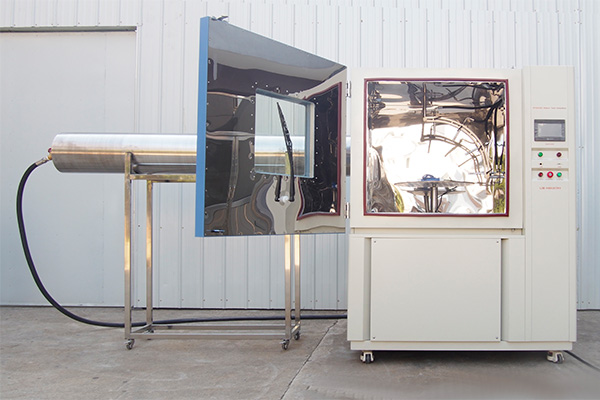

LIB IPX6K/IPX9K 테스트 챔버 내부: 하나의 통합 듀얼 노즐 시스템

LIB IPX6K/IPX9K 테스트 챔버는 ISO 20653, IEC 60529 및 자동차 OEM 표준을 완벽하게 준수하여 고압 물 유입 테스트를 모두 실행하도록 설계되었습니다.
통합 시스템 특징:

▪100% 스테인레스 스틸 SUS304 작업실 인테리어
▪배수, 물 재활용 및 안전 연동

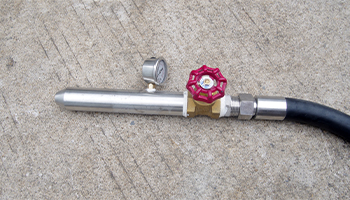

더블 노즐 구성	▪IPX6K 수평 워터 제트 테스트 (2.5-3.0 m 거리) 를 위한 고정된 장거리 노즐 ▪IPX9K 근거리 각진 스프레이 (0 °, 30 °, 60 °, 90 °) 용 회전 고온 노즐
고압 난방 시스템	▪100 막대까지 조정가능한 출력 압력 ▪80 ± 5 ° C (IPX9K) 를 유지하는 물 난방 장치
자동화된 제어 플랫폼	▪미리로드 된 IPX6K 및 IPX9K 테스트 프로그램이있는 터치 스크린 인터페이스 ▪전체 DUT 노출을위한 스프레이 각도와 동기화 된 전동 턴테이블 ▪독립적 인 물 흐름 및 온도 모니터링

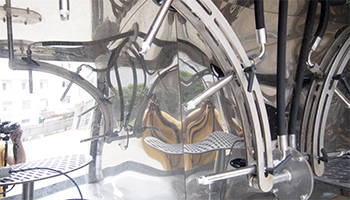

챔버 작업실 건설

완전히 통합 된 이중 노즐 시스템이 장착 된이 단일 IP69K 테스트 챔버는 IPX6K 및 IPX9K 모드 간의 원활한 전환을 가능하게하여 전환 시간을 줄이고 처리량을 향상시킵니다.

듀얼 노즐. 한 방. 전체 IPX6K/IPX9K 적용 범위.

1. 하나의 시스템, 두 등급
이중 노즐 디자인은 별도의 설정을 사용하는 대신 IPX6K 및 IPX9K 요구 사항을 완벽하게 수용하여 시간, 공간 및 장비 비용을 절약합니다.
2. 재배치 또는 수동 조정 없음
이중 노즐 시스템이없는 챔버는 종종 스프레이 헤드를 수동으로 재배치하거나 테스트 사이에 구성 요소를 전환해야합니다. LIB의 시스템은 자동화되고, 프로그램가능하며, 효율적이다.
3. 일관된 각도 정확도
IPX9K 의 경우 스프레이 각도 일관성이 중요합니다. 전동 회전 헤드와 고정각 노즐을 사용하여 이중 노즐 구성은 정밀하고 반복 가능한 테스트를 유지합니다.
4. 가속 테스트 작업 흐름
사전 설정된 테스트 프로그램으로 두 테스트 표준을 하나의 순서로 실행합니다. 결합 된 테스트는 단일 모드 시스템에 비해 총 사이클 시간을 최대 30% 까지 줄이는 데 도움이됩니다.

실제 엔지니어링 응용

실제 제조업체가 이중 노즐 시스템을 갖춘 IP69K 테스트 챔버의 혜택을받는 방법은 다음과 같습니다.
자동차 전자:Tier-1 공급 업체는 도로 스플래시 저항의 경우 IPX6K, 압력 세척 구역 (예: 엔진 베이, 차대) 의 경우 IPX9K 를 사용하여 레이더 센서, ECU 및 커넥터를 테스트합니다.
식품 학년 기계:제어 패널, HMI 터치 스크린 및 스테인레스 캐비닛 제조업체는 구성 요소가 고온 고압 위생을 견딜 수 있도록 IPX9K 가 필요합니다.
스마트 야외 장치:5G 기지국, 스마트 주차 시스템 및 길가 모니터는 비 (IPX6K) 및 증기 청소 (IPX9K) 에 대한 보호 등급을 모두 요구합니다.

the_double-nozzle_system_of_the_ip69k_test_chamber_dual_power_for_ipx6k_&_ipx9k_compliance7.jpg

다음 단계

제품이 가장 높은 진입 보호 표준을 충족하는지 확인해야하는 경우 임시 설정 또는 불완전한 테스트에 정착하지 마십시오. 이중 노즐 시스템이있는 LIB의 IP69K 테스트 챔버는 인증 된 정밀도, 단순화 된 작동 및 신뢰할 수있는 결과를 모두 하나의 플랫폼에서 제공합니다. 오늘 LIB 연락Inquiry@libtestchamber.com견적을 얻거나 라이브 데모를 예약하십시오.
제품의 유효성 검사를 도와 드리겠습니다.
