소형 온도 챔버의 신뢰할 수 있는 시험 결과를 위해 유지보수와 교정은 어떻게 하나요?

Jul 09 2026

Table of Content [Hide]

small cliamte chamber4 A미니 온도 챔버시료 수량이 제한적이지만 온도 정밀도가 엄격해야 할 때 사용됩니다. 전자 부품, 배터리, 센서, 폴리머, 코팅, 의료 포장재는 사용 승인 전에 저온, 건조 또는 사이클 온도 노출이 필요한 경우가 많습니다. 이 가이드는 미니 온도 챔버 유지보수가 중요한 이유, 적절한 교정 수행 방법, 어떤 IEC 60068 매개변수가 시험 계획에 포함되어야 하는지, 그리고 LIB Industry의 미니 온도 챔버가 다른 챔버 형식과 어떻게 비교되는지 다룹니다. 두 가지 측정값이 결과의 신뢰성을 결정합니다. 챔버 내 여러 지점을 비교하는 온도 균일성과 한 지점이 시간에 따라 얼마나 변동하는지 보여주는 온도 변동입니다. 챔버 데이터 로깅과 유효한 교정 증명서가 없으면 실패한 시험은 설명하기 어렵고 합격한 시험도 신뢰하기 어렵습니다.

유지보수와 교정이 중요한 이유

콤팩트한 챔버는 반응이 빨라 R&D 시험 주기를 단축하지만, 막힌 공기 경로, 과적된 선반 또는 마모된 도어 씰이 열장을 빠르게 변화시킬 수 있습니다.

시료는 제어기 디스플레이만이 아니라 실제 경험하는 공기에 의해 평가됩니다. 균일성이 낮으면 시료 하나가 다른 것보다 차가워질 수 있습니다. 과도한 변동은 PCB나 센서에 예상치 못한 방식으로 응력을 줄 수 있습니다. 정기 유지보수는 팬, 씰, 작업실, 제어기, 안전 장치를 정상 상태로 유지합니다. 교정은 증거를 더합니다. 선택된 지점에서 추적 가능한 기준 센서와 챔버 판독값을 비교하면 챔버가 적격성 시험, 수입 검사, 제품 확인 또는 안정성 점검에 적합한지 보여줍니다.

온도 챔버 일일 유지보수 체크리스트

일일 유지보수는 간단하고 반복 가능해야 하며 챔버 안정성에 직접 영향을 미치는 부품에 집중해야 합니다.

· 시험 전마다 챔버 내부를 점검하십시오.

이물질, 포장 찌꺼기, 테이프, 금속 조각, 쏟아진 물질을 제거하십시오. 필요하면 부식성이 없는 천으로 스테인리스 작업실을 청소하십시오. 시료를 후방 공기 배출구나 순환 팬에 밀착시키지 마십시오. 지나치게 큰 고정구 하나로 공기 흐름을 방해할 수 있습니다.

· 도어 씰과 관찰 창을 점검하십시오.

느슨한 개스킷, 서리 발생, 제대로 닫히지 않은 도어는 누설을 유발할 수 있으며, 이는 느린 냉각, 불안정한 온도 변동, 관찰 창 근처 결로로 자주 나타납니다. 씰링 영역을 점검하고 사용하지 않을 때는 케이블 포트 플러그를 닫으십시오.

· 공기 순환을 방해하지 마십시오.

각 시료 주변에 공간을 두십시오. 전자 보드는 챔버 바닥보다 선반에 고정구를 두십시오. 배터리 셀 또는 플라스틱 부품은 시험 계획상 해당 부하 조건이 요구되지 않는 한 조밀하게 적재하지 마십시오.

· 제어기와 알람을 검토하십시오.

긴 실행 전, 프로파일, 경사 속도, 유지 시간, 알람 한계(과열, 과전류, 냉매 고압, 물 부족, 접지 누전 보호)를 점검하십시오.

주간 및 월간 유지보수

구간	Task	중요성
주간	선반, 내벽, 배수구 청소	오염과 결빙 방지
주간	알람 이력 검토	압축기 또는 센서 문제 조기 발견
주간	챔버 데이터 로깅 파일 내보내기	보고서 및 감사용 증거 보관
월간	도어 씰 및 케이블 포트 점검	누설 및 비정상 변동 감소
월간	디스플레이를 기준 센서와 비교	공식 교정 전 드리프트 발견
월간	공통 시험 프로그램 백업	검증된 프로파일 손실 방지

미니 온도 챔버 교정 방법

교정은 실제 챔버 사용을 반영해야 합니다. 주로 +85°C 에이징을 실행하는 챔버는 -70°C 콜드 스크리닝에 사용되는 챔버와 동일한 지점 선택이 필요하지 않습니다.

교정 기준 센서 준비- 유효한 증명서가 있는 기준 온도계, PT100 프로브, 열전대 또는 데이터 로거로, 점검 대상 공차보다 정밀해야 합니다. 케이블 포트를 통해 와이어를 배선하고 꼭 밀봉하십시오.
교정 지점 선택: 일반적으로 -40°C, -20°C, 0°C, +25°C, +85°C, +150°C, 콜드 작업용 -70°C, 그리고 생산에서 가장 많이 사용되는 설정점. 설정점에 도달한 후 기록 전에 30~60분 안정화하십시오.
균일성 시험용 센서 배치— 빈 챔버 점검용 중앙과 모서리, 부하 점검용 실제 시료 위치. 빈 챔버 증명서로는 조밀한 고정구가 설치된 상태의 거동을 설명하지 못할 수 있습니다.
안정화 후 변동 기록.변동은 정해진 기간 동안 한 위치에서 최대값 - 최소값 판독값입니다. 균일성은 동일 시간에 여러 위치를 비교합니다. 데이터 로깅이 교정 보고서를 뒷받침합니다.
편차 조정 또는 문서화.디스플레이가 기준과 다른 경우, 먼저 센서 배치, 케이블 밀봉, 부하 상태, 안정화 시간을 점검하십시오. 증명서에는 조정 전후의 판독값이 명시되어야 합니다.

시험 표준 및 기록할 매개변수

시험 기준	목적	계획에 기입할 매개변수
IEC 60068-2-1, 시험 A: 저온	저온 저장 또는 작동	-20°C, -40°C 또는 -70°C; 전원 인가 여부; 포장 여부; 안정화 시간; 2시간, 16시간, 72시간 또는 96시간 노출
IEC 60068-2-2, 시험 B: 건열	고온 저장 또는 작동	+70°C, +85°C, +105°C 또는 +150°C; 전원 인가 여부; 안정화 시간; 2시간, 16시간, 72시간 또는 96시간 노출
IEC 60068-2-14, 시험 N	온도 변화 영향	저온, 고온, 유지 시간, 전이 시간 또는 변화율, 사이클 수

"온도 사이클 시험"만으로는 너무 모호합니다. 유용한 계획은 다음처럼 기입합니다: -40°C ~ +85°C, 각 지점 30분 유지, 5사이클, 가열 3°C/분, 냉각 1°C/분, 시료 비통전, 데이터 로깅 간격 1분.

유지보수 중 발견되는 일반적인 문제

과도한 변동: 도어 누설, 불안정한 제어기 설정, 센서 접촉 불량, 막힌 공기 흐름, 발열 부하 — 먼저 개스킷, 케이블 포트, 시료 배치, 공기 흐름 간격을 점검하십시오.
균일성 부족: 시료가 너무 조밀하게 포장되었을 때 흔합니다. 공기 배출구에서 고정구를 50mm 이동하면 결과가 바뀔 수 있습니다. 빈 챔버는 합격인데 부하 상태에서 불합격이면 부하 배치를 재검토하십시오.
데이터 로깅 누락: 온도 곡선이 없는 보고서는 증거로서 부족합니다. 설정점, 실제 온도, 시간, 알람 이벤트, 작업자, 시료 ID, 프로그램 이름을 기록하십시오. 고객 대상 시험을 위해 로우 데이터를 보고서와 교정 증명서와 함께 보관하십시오.

LIB 미니 온도 챔버: 사양, 구조 및 지원

LIB Industry의 미니 온도 챔버는 작은 설치 공간이 필요하지만 넓은 온도 범위와 안정적인 제어를 요구하는 실험실을 위해 제작되었습니다.

주요 챔버 사양

Item	사양 또는 특징
작업 부피	50 L 또는 80 L
내부 공간	320 × 350 × 450mm 또는 400 × 400 × 500mm
온도 범위 옵션	-20°C ~ +150°C, -40°C ~ +150°C 또는 -70°C ~ +150°C
온도 변동	±0.5°C
온도 편차 / 균일성	±2.0°C
가열 및 냉각 속도	가열 3°C/분, 냉각 1°C/분
제어 및 데이터	프로그래머블 LCD 터치 스크린, 이더넷 연결
챔버 구조	SUS304 스테인리스 스틸 내부, 케이블 홀, 선반 2개

일상 사용에서 중요한 세부 사항

챔버는 내식성 작업실, 코팅 강철 외부, 단열재, 내부 조명, 관찰 창을 결합했습니다. 프로그래머블 프로파일을 통해 단일 장치가 저온 저장, 건열, 온도 사이클링을 수동 전환 없이 연속으로 실행할 수 있으며, 이는 위의 유지보수 루틴에 직접적으로 관련됩니다. 수동 재구성이 적으면 씰이 느슨해지거나 알람 한계가 잘못 프로그래밍되어 눈치채지 못할 기회가 줄어듭니다.

미니 온도 챔버 vs. 대형 환경 챔버

벤치탑 미니 챔버와 더 큰 대형 챔버 사이의 선택은 예산뿐 아니라 시료 부피와 부하 구성에 달려 있습니다.

요소	미니 온도 챔버 (50~80L)	대형 환경 챔버
시료 부피	소량 배치, 개별 부품	여러 대형 조립체 또는 랙 동시 처리
온도 균일성 제어	더 엄격함, 작은 부피에서 ±2.0°C 유지 용이	균일성 유지에 더 많은 공기 흐름 엔지니어링 필요
설치 공간	벤치탑, 최소 실험실 공간	전용 공간, 상당한 바닥 면적
일반적인 사용 사례	R&D 스크리닝, 수입 검사, 소량 배치 검증	전체 조립체 또는 다중 유닛 생산 시험
설정점 변경에 대한 반응 속도	빠름, 짧은 사이클 시험 계획에 이상적	더 큰 공기 부피로 인해 느림

시험 챔버 공급업체로서 시안 LIB 환경 시뮬레이션 산업

시안 LIB 환경 시뮬레이션 산업은 2009년부터 환경 시험 챔버를 설계, 제조, 판매, 서비스해 왔습니다. 온도·기후 챔버, 부식 챔버, 방진·방수 IP 챔버, 내후성 챔버, 특수 시험 챔버로 범위가 확장되어, R&D 스크리닝용 미니 온도 챔버로 시작한 실험실이 동일 공급업체의 대형 인증 장비로 규모를 확장할 수 있습니다.

실제 고객 피드백

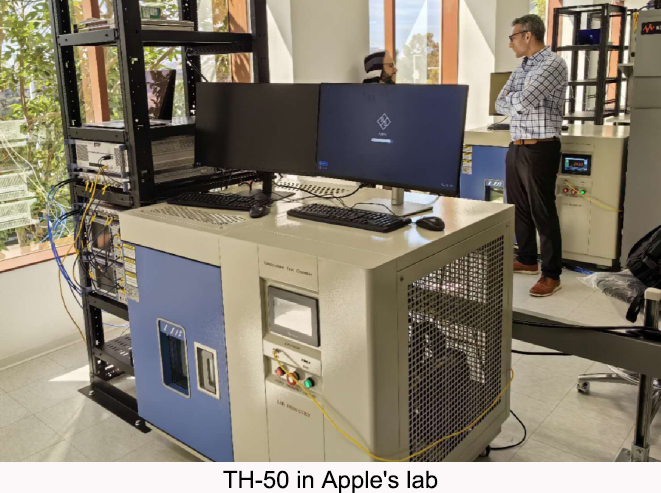

수입 검사와 R&D 스크리닝에 LIB 미니 온도 챔버를 운영하는 실험실은 빠른 가열/냉각 속도로 인해 짧은 사이클 계획이 병목이 되지 않으며, 이더넷 연결 데이터 로깅을 통해 내보낸 곡선을 수동 전사할 필요가 없어 월간 드리프트 비교가 빨라진다고 보고합니다. 여러 고객이 검증된 저온 저장, 건열, 사이클링 프로파일을 터치 스크린에 나란히 저장하여 동일 장치에서 IEC 60068-2-1과 60068-2-2 실행 사이의 설정 시간을 단축했습니다.

자주 묻는 질문

1. 미니 온도 챔버는 얼마나 자주 교정해야 하나요?대부분의 실험실은 6~12개월 간격을 사용합니다. 사용량이 많거나, 고객 감사, 수리 작업, 센서 교체, 시험 결과 불합격 시 조기 교정이 필요할 수 있습니다.

2. 온도 균일성과 변동의 차이는 무엇인가요?균일성은 동일 시간에 다른 위치의 판독값을 비교합니다. 변동은 안정화 후 한 위치가 얼마나 변화하는지 측정합니다.

3. 챔버 데이터 로깅이 중요한 이유는 무엇인가요?실제 시험 곡선을 기록하여 비정상 이벤트 발견, 고장 분석 지원, 교정 증명서나 고객 보고서의 증거를 제공합니다.

4. LIB Industry가 제공하는 보증 및 판매 후 지원은 무엇인가요?LIB는 미니 온도 챔버에36개월(3년) 보증 및 평생 사후 관리 서비스와 더불어 설치 지도, 시운전 지원, 유지보수 지도, 수리 지원을 제공합니다.

5. LIB는 비표준 미니 온도 챔버를 제작할 수 있나요?예 — 표준 50L 및 80L 구성 외에도 LIB는비표준 맞춤형을 자사의자체 완전 생산 라인에서 제공하며원스톱 서비스에는 상담, 제조, 설치, 교육이 포함되며, 모든 장비는 인도 전 성능 검사, 기능 점검, 교정을 받습니다.

6. 빈 챔버 교정 합격이 부하 결과의 정확도를 보장하나요?아니요 — 빈 챔버 증명서는 조밀한 고정구나 전원이 인가된 보드 세트가 설치된 경우의 거동을 설명하지 못할 수 있습니다. 실제 시료 위치에 센서를 부착한 부하 점검을 통해 실제 시험 조건에서의 균일성을 확인합니다.

LIB Industry와 협력하세요

미니 온도 챔버는 유지보수, 교정, 데이터 로깅이 시험 프로세스의 일부이고 사후 대책이 아닐 때 최고의 가치를 발휘합니다. 일일 청소, 공기 흐름 제어, 도어 씰 점검, 알람 검토가 챔버의 건전성을 유지합니다. 교정은 기준 센서, 균일성 점검, 변동 기록을 통해 실제 온도 거동을 입증하여 일상 점검을 사용 가능한 품질 증거로 전환합니다.

LIB Industry 엔지니어링 팀에 문의하십시오inquiry@libtestchamber.com미니 온도 챔버 요구 사항을 논의하거나 기술 제안서나 견적을 요청하려면
