가혹한 사막과 산업 환경에서 실패는 거의 발생하지 않습니다.
그것은먼지 침투,모래 침식, 그리고 끝시스템 오작동 또는 조기 현장 오류.
항공 우주, 방위 및 견고한 산업 제품의 경우 모래 및 먼지 자격의 단일 실패는 다음을 의미 할 수 있습니다.
재 설계 및 재테스트 지연
누락 된 배달 일정
감사 거부 또는 고객 수락 실패
프로젝트 수명주기 전반에 걸쳐 상당한 비용 초과
이것이 이유입니다.MIL-STD-810H 방법 510공기 중 미립자 환경에서 작동 할 것으로 예상되는 제품에 대한 중요한 환경 자격 요건이되었습니다.
그러나 통과 방법 510 단순히 "테스트 실행" 에 관한 것이 아닙니다.
그것은 필요합니다기류, 입자 거동 및 시험 반복성의 정확한 제어-많은 테스트 시스템이 부족한 지역.
MIL-STD-810H 방법 510 를 통해 공기 중 미립자에 대한 장비 저항을 평가합니다.근본적으로 다른 두 가지 테스트 절차, 테스트 장비에 각각 고유 한 엔지니어링 요구.
날리는 먼지 테스트에 중점을 둡니다.미세 입자 침투.
그 목표는 먼지가 어떻게 영향을 미치는지 평가하는 것입니다.
물개와 개스킷
환기 구멍 및 필터
전기 절연 및 회로 기판
주요 기술 요구 사항은 다음과 같습니다.
먼지 입자 크기아래 150 μm
제어 먼지 농도, 일반적으로10.7 ± 7g/m³
과도한 난기류없이 먼지를 계속 유지하는 안정적인 기류
집중이나 기류의 사소한 변동조차도 테스트 결과를 무효화 할 수 있습니다.
부는 모래 테스트는 완전히 다른 도전입니다.
침투 대신 초점이물리적 침식 및 기계적 손상더 큰 입자가 고속으로 움직이기 때문입니다.
주요 요구 사항은 다음과 같습니다.
에서 범위의 모래 입자 크기149 ㎛ ~ 850 ㎛
높은 기류 속도,29.0 m/s
테스트 볼륨에 걸쳐 균일 한 모래 분포
이 절차는 기류 시스템, 챔버 재료 및 안전 메커니즘에 극심한 스트레스를줍니다.
많은 실험실은 모든 모래 및 먼지 테스트 챔버가 동일하게 생성되지는 않는다는 것을 너무 늦게 발견합니다. 일반적인 실패 포인트는 다음과 같습니다.
불안정하거나 불균일한 기류일관되지 않은 침식 패턴으로 이어지는
먼지 농도 드리프트장기 테스트 중
고속 모래 침식을 견딜 수없는 먼지만을 위해 설계된 시스템
고속 부는 모래 테스트 중 안전 보호 부족
이러한 단점은 종종반복 불가능한 데이터, 감사 실패 또는 값 비싼 자격 프로그램을 다시 실행해야합니다.

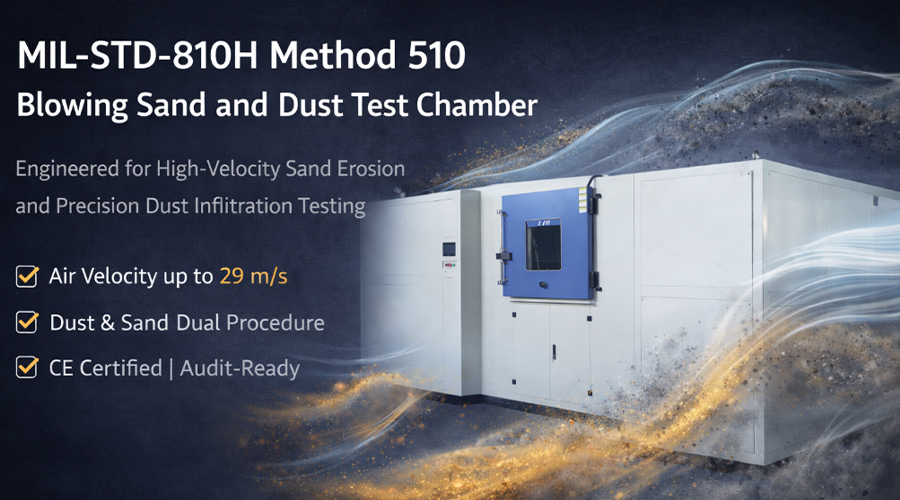

DIM-1000 MIL-STD-810H 부는 모래 먼지 테스트 챔버로 설계된다전용 방법 510 솔루션, 적응 된 먼지 시스템이 아닙니다.
모델 | DIM-1000 |
전반적인 차원 | 2800*3500*2000mm D * W * H |
인테리어 볼륨 | 1000L |
부는 먼지 | |
공기 속도 | 1.5 -8.9 m/s |
먼지의 농도 | 10.7 ± 7g/ m³ |
먼지 입자 | <150μm |
부는 모래 | |
공기 속도 | 18.0 -29.0 m/s |
모래 농도 | 0.18 0.2g/m³; 1.1 0.3g/m³; 2.2 0.5g/m³ |
모래 입자 | 149μm - 600μm, 600μm - 850μm |
컨트롤러 | 프로그래머블 컬러 LCD 터치 스크린 컨트롤러 |
도어 잠금 | 전자기 자물쇠 |
플랫폼 직경 테스트 | 600mm |
플랫폼 속도 테스트 | 1-7 r.p.m |
먼지 탐지기 | 통합 먼지 탐지기 |
외부 재료 | 보호 코팅이있는 A3 강판 |
인테리어 소재 | SUS304 스테인리스 |
최대 소음 | 65 dBA |
 |  |
| 작업실 | 대형 원심 팬 |
| |
단일 DIM 1000 챔버 지원:
부는 먼지: 입자 크기 <150 μm
부는 모래: 입자 크기 149-850 μm
에서 조정가능한 공기 속도1.5 29.0 m/s
이 이중 기능은 별도의 시스템의 필요성을 제거하고 실험실 작업 흐름을 단순화합니다.
테스트 유효성과 반복성을 보장하기 위해 DIM-1000 다음을 통합합니다.
실시간 먼지 농도 모니터링폐쇄 루프 제어
균일 한 입자 분포를위한 최적화 된 기류 덕트 설계
전체 테스트 지속 시간에 걸쳐 안정적인 풍속 제어
이러한 기능은 MIL-STD-810H 정의 된 엄격한 공차를 준수합니다.
부는 모래 테스트는 본질적으로 연마됩니다. DIM-1000 다음을 사용하여 해결합니다.
SUS304 스테인레스 스틸 내부 챔버모래 침식에 강한
고속 미립자 흐름을 위해 설계된 강화 된 기류 채널
긴 서비스 수명을 위해 설계된 내구성 구조 부품
이 구성은 반복된 고 스트레스 테스트 조건에서도 일관된 성능을 보장합니다.
현대 자격 테스트는 추적 성을 요구합니다. DIM-1000 다음을 제공합니다.
프로그래머블 컬러 LCD 터치 스크린 제어
원격 모니터링을위한 이더넷 연결
감사 문서를위한 테스트 데이터 기록 및 내보내기
이러한 기능은 항공 우주 및 방위 프로그램에 대한 준수 검증을 단순화합니다.
고속 모래 테스트는 운영 위험을 소개합니다.
DIM-1000 통합전자기 도어 잠금테스트 중 우발적 인 접근을 방지하고 작업자의 안전을 보장합니다.
A:네. MIL-STD-810H 방법 510 절차 II의 경우, 기류 속도는 단지 피크 값이 아닙니다.안정적이고 측정 가능하며 반복 가능시험 기간 내내.
DIM-1000 부는 모래 먼지 테스트 챔버는 전달 가능한 강화 된 고출력 공기 흐름 시스템으로 설계되었습니다.조정 가능한 풍속 1.5 29.0 m/s, 부는 모래 테스트의 침식 요구 사항을 완벽하게 준수합니다.
A:균일 한 노출은 신뢰할 수있는 자격 결과에 중요합니다. DIM-1000600mm 직경 회전 테스트 플랫폼샘플에서 모래와 먼지에 노출 될 수 있도록모든 방향 (360 °).
이 디자인은 특히 통풍구, 이음새 및 씰이있는 복잡한 어셈블리 및 인클로저의 경우 그림자 효과와 고르지 않은 침식을 방지합니다.
A:
물론입니다. DIM-1000 시리즈는 다음과 같이 제공됩니다.
CE 인증전기 및 기계 안전을 위해
A완전한 MIL-STD-810H 방법 510 기술 데이터 시트, 명확하게 세부 사항:
입자 크기 범위
공기 속도 성능
먼지 농도 제어
테스트 볼륨 및 부하 용량
이 문서는 필수적입니다.감사 검토, 자격 보고서 및 고객 수락항공 우주 및 방위 프로젝트에서.
A:안정적인 먼지 농도를 유지하는 것은 방법 510 테스트의 가장 어려운 측면 중 하나입니다. DIM-1000 를 통합합니다.실시간 먼지 농도 모니터링 시스템시험주기 내내 먼지 수준을 지속적으로 측정하고 조절합니다.
이 폐쇄 루프 제어는 농도 드리프트를 방지하고 테스트가 MIL-STD-810H 정의 된 지정된 허용 오차 내에서 유지되도록합니다.
A:네. 장비 납품 외에도 DIM-1000 솔루션에는 다음이 포함됩니다.전문 시운전 지원, 프로젝트 요구 사항에 따라 현장 또는 원격으로.
경험있는 엔지니어 지원:
초기 설치 및 교정
방법 510 에 대한 테스트 프로필 설정
운영자 교육 및 문제 해결
이것은 챔버 전달을 보장합니다첫날부터 유효하고 반복 가능한 결과가동 중지 시간과 프로젝트 위험을 최소화합니다.
A:먼지 전용 설계로 개조 된 시스템과 달리 DIM-1000목적 건축지원절차 I (부는 먼지) 및 절차 II (부는 모래)단일 테스트 챔버 내에서.
이 이중 기능은 실험실 및 제조업체에 도움이됩니다.
자본 투자 감소
귀중한 실험실 공간 절약
유지 보수 및 운영자 교육 간소화
LIB 산업은 귀하를 지원합니다MIL-STD-810H 부는 모래와 먼지 시험 챔버와 함께3 년 보증 및 평생 기술 지원. 우리의24/7 영어권 서비스 팀전 세계적으로 예비 부품 및 전문 시운전 지원은 자격 프로젝트 전반에 걸쳐 안정적인 운영과 최소한의 가동 중지 시간을 보장합니다.
견적 요청 또는 기술 데이터 시트 획득Inquiry@libtestchamber.com
