IP5X 테스트 챔버: 방진 씰, 정확한 테스트

Aug 14 2024

Table of Content [Hide]

현대 산업 생산 및 과학 기술 연구 및 개발 분야에서 제품의 보호 성능이 중요합니다. 전자 장비, 기계 장비 또는 기타 유형의 제품이든 다른 환경 조건에서 안정적인 성능과 안정적인 작동을 유지해야합니다. 그 중 방진 능력은 핵심 보호 지수이며IP5X 테스트 챔버제품의 방진 성능을 평가하는 중요한 도구가되었습니다.

Ⅰ. IP5X 테스트 챔버의 정의

우선, IP5X 의 방진 등급은 제품이 직경이 1mm 이상인 단단한 이물질이 장비 내부로 들어가는 것을 방지 할 수 있음을 의미합니다. 장비의 정상 작동에 영향을 줄 수 없습니다.

둘째, 먼지 테스트 챔버 IP5X 먼지 클래스는 국제 보호 클래스 (IP 클래스라고하는 진입 보호) 의 표준입니다. 고체 입자 (먼지와 같은) 에 대한 전자 장비의 보호 능력을 설명하는 데 사용됩니다. IP5X 테스트에서 사용되는 먼지는 일반적으로 다음과 같은 크기 제한이있는 건조한 활석입니다.

-와이어 직경: 50 미크론 (μm)

-화면 크기: 75 미크론 (μm)

IP5X 먼지 테스트에서 활석의 양은 일반적으로 2kg/m³입니다. 이 먼지는 먼지의 입자 크기가 위의 표준을 충족하는지 확인하기 위해 테스트 전에 금속 사각형 구멍을 통해 여과해야합니다. 이 크기 제한은 자연 환경에서 발생할 수있는 먼지 입자의 크기를 시뮬레이션하여 실제 사용시 장비의 방진 성능을 평가하도록 설계되었습니다.

IP5X 테스트는 장비가 먼지 유입으로부터 완전히 보호되지 않아야하지만 장비에 들어가는 먼지의 양은 장비의 정상적인 작동 및 안전성에 영향을 미치지 않아야합니다. 즉, 소량의 먼지가 장치 내부로 들어갈 수 있지만이 먼지는 장치가 손상되거나 성능에 영향을 미치기에 충분하지 않습니다.

Ⅱ. IP5X 테스트 챔버의 작동 원리

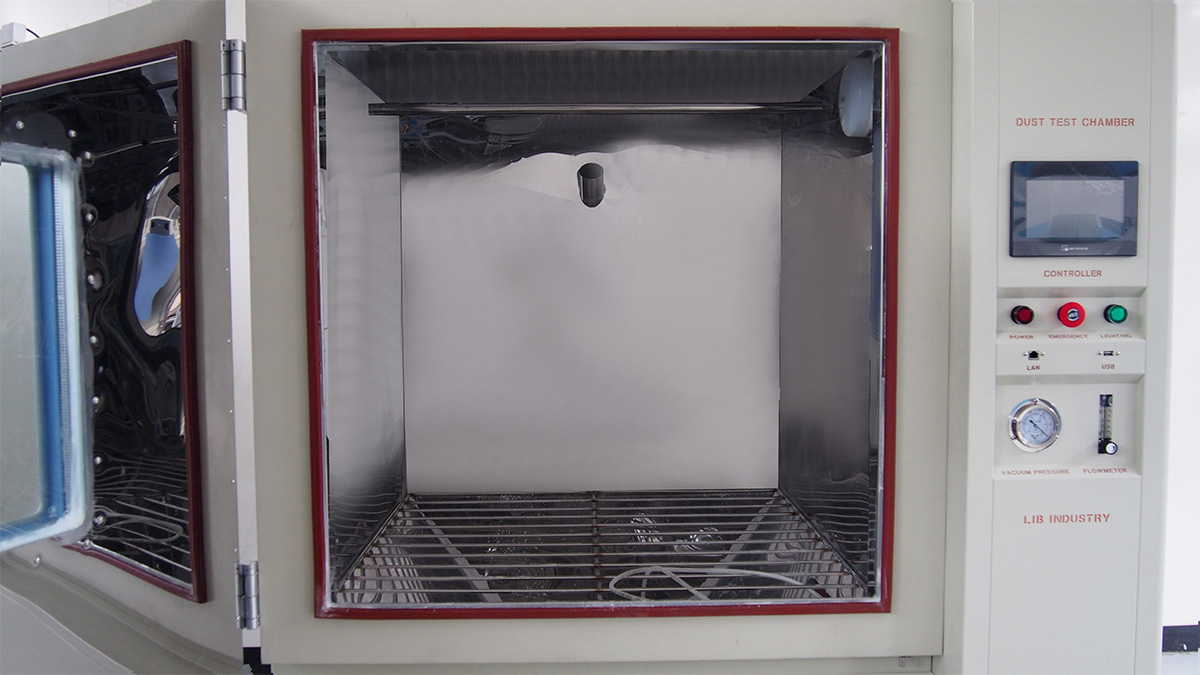

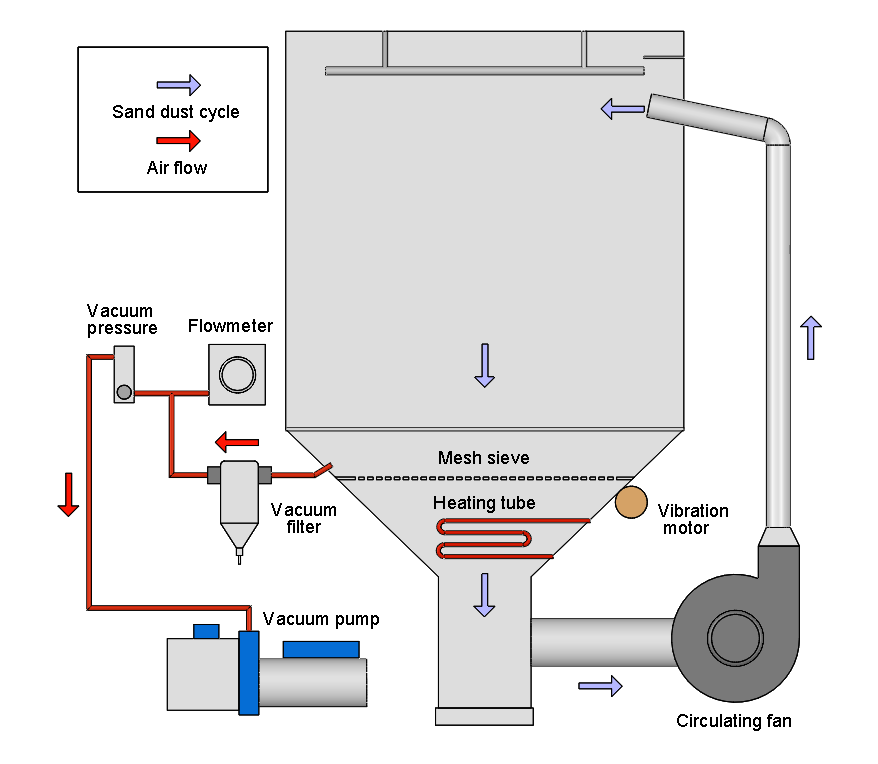

IP5X 테스트 챔버의 작동 원리는 특정 먼지 주입 및 순환 시스템을 기반으로합니다. 테스트 챔버 내부에는 특정 입자 크기와 먼지 농도를 테스트 공간에 균일하게 분무 할 수있는 특수 먼지 주입 장치가 있습니다.

동시에, 테스트 챔버의 내부에는 순환 공기 덕트와 여과 시스템이 장착되어 먼지가 테스트 공간에서 완전히 순환 될 수 있는지 확인합니다. 특정 농도와 균일 한 분포를 유지하십시오. 테스트 프로세스 중에 테스트 된 제품을 테스트 챔버에 넣고 지정된 시간과 조건 후에 제품은 내부에 먼지 침입이 있는지 여부와 침입 정도를 평가하기 위해 검사를 위해 꺼내집니다.

III. 방진 씰링의 핵심 기술

방진 씰은 정확한 테스트를 달성하기 위해 IP5X 테스트 챔버의 핵심 요소 중 하나입니다. 테스트 챔버 내부의 먼지 환경이 외부 간섭에 의해 방해받지 않도록하기 위해 테스트 챔버의 챔버 구조는 우수한 밀봉 성능을 가져야합니다.

첫째, 시험실의 문과 관측 창문은 일반적으로 고무 씰이나 실리콘 씰과 같은 특수 재료로 밀봉되어 먼지가 문과 창문 균열을 통해 누출되는 것을 방지합니다. 둘째, 테스트 챔버의 입구 및 출구와 연결 부품은 개스킷, 실란트 등과 같은 밀봉 조치를 사용해야합니다. 전체 테스트 챔버가 작동 중에 높은 수준의 조임을 유지하도록 보장합니다.

또한 밀봉 효과를 더욱 향상시키기 위해 일부 고급 IP5X 테스트 챔버도 음압 밀봉 기술을 사용합니다. 테스트 챔버 내부에 특정 음압을 형성함으로써 외부 공기가 테스트 챔버에 쉽게 들어갈 수 없으며, 효과적으로 먼지의 누설 및 테스트 결과에 대한 외부 요인의 영향을 방지합니다.

IV. 정확한 테스트의 실현

다음은 당신을 위해 재생 된 "파트 4" 콘텐츠입니다:

4. 테스트 정확도와 대처 전략에 영향을 미치는 요인

IP5X 테스트 챔버의 정확한 테스트를 달성하는 것은 쉽지 않으며 정확성에 영향을 줄 수있는 많은 요소가 있습니다.시험의 y.

첫째, 먼지 질량과 입자 크기의 고르지 않은 분포는 테스트 결과에서 편향을 일으킬 수 있습니다. 먼지의 다른 출처와 유형은 물리적 특성이 다를 수 있으며 각 테스트에 사용 된 먼지가 일관되고 표준이 테스트의 정확성에 영향을 미치는지 확인하지 못합니다. 이와 관련하여 특정 사양 및 품질의 먼지는 표준에 따라 엄격하게 선택해야하며 먼지는 각 시험 전에 고르게 혼합되고 선별되어야합니다.

둘째, 테스트 챔버 내부의 공기 흐름의 안정성도 중요한 요소입니다. 불안정한 공기 흐름은 먼지 분포가 고르지 않아 일부 지역에서 먼지 농도가 높거나 낮아 먼지에 의한 제품의 실제 상황에 영향을 줄 수 있습니다. 이 문제를 해결하려면 테스트 챔버 내부의 공기 덕트 설계를 최적화해야합니다. 챔버의 공기 흐름이 부드럽고 균일하도록 고급 팬 및 공기 조절 장치를 채택하십시오.

또한 테스트 제품의 설치 방법과 위치도 결과에 영향을 줄 수 있습니다. 제품이 테스트 챔버에 부적절하게 배치되면 국부적 인 방해 또는 간섭이 형성되어 먼지의 정상적인 침착에 영향을 줄 수 있습니다. 따라서 테스트하기 전에 제품의 특성 및 표준 요구 사항에 따라 올바른 설치 방법과 위치를 결정해야하며 각 테스트의 일관성을 유지해야합니다.

심층적 인 이해와 이러한 영향 요인에 대한 효과적인 대응을 통해 IP5X 테스트 챔버의 테스트 정확도를 크게 향상시킬 수 있습니다. 제품의 방진 성능 평가를위한보다 신뢰할 수있는 기반을 제공 할 수 있습니다.
