IPX3 IPX4 테스트 장비: 방수 테스트를 위해 무엇이며 어떻게 작동합니까?

Mar 11 2026

Table of Content [Hide]

방수 테스트는 비, 얼룩 또는 거친 실외 환경에 노출 된 전기 및 전자 제품의 신뢰성과 내구성을 보장하기 위해 필수적입니다. 가장 일반적인 테스트 중IPX3 및 IPX4에 의해 정의IEC 60529다른 강우 각도와 강도를 시뮬레이션합니다. 정확한 사용IPX3 IPX4 테스트 장비제조업체는 제품 성능을 정확하게 평가하고 글로벌 표준 준수를 보장 할 수 있습니다.

이 기사에서는 IPX3/IPX4 테스트 장비의 작동 방식을 살펴보고 고급 기능을 강조하며 방법을 설명합니다.LIB 산업방수 및 환경 테스트 요구 사항의 전체 범위에 대한 유연한 사용자 정의 솔루션을 제공합니다.

왜 IPX3 및 IPX4 방수 테스트 제품

IP (Ingress Protection) 등급은 물의 침투에 대한 제품의 저항을 측정합니다. IPX3 및 IPX4 테스트는 통제 된 물 노출 하에서 제품이 기능을 유지하도록 보장합니다.

IPX3: 수직에서 ± 60 ° 까지의 각도로 분무 된 물을 시뮬레이션하여 적당한 강우 조건을 복제합니다. 각 노즐은 테스트 지속 시간이 일반적으로 10 분 이상인 약 0.07 커 L/분을 전달합니다.
IPX4: 스윙 각도를 ± 180 ° 로 확장하여 유속이 약간 더 높은 여러 방향에서 더 심한 스플래시를 시뮬레이션합니다.

이러한 테스트는 다음과 같은 산업에 중요합니다.

가전
가전 제품
자동차 부품
야외 조명 및 통신 장비

신뢰할 수있는 IPX3/IPX4 테스트는 제조업체가 현실적인 습식 조건에서 장치가 작동하도록하여 제품 오류, 리콜 및 보증 청구를 피할 수 있도록 도와줍니다.

IPX3 IPX4 테스트 장비의 특징 탐색

모델	R-800C	R-1200C
유용한 볼륨 (L)	810	2400
진동 튜브 반경	400mm	600mm
스프레이 구멍 직경	Φ0.4mm
구멍 간격	50mm
진동 튜브의 스윙 각도	0 ~ ± 180 ° (조정가능한)
턴테이블 회전 속도	1r/min (조정가능한 속도)
수압 제어	유량계
컨트롤러	프로그래머블 컬러 LCD 터치 스크린 컨트롤러, 이더넷 연결
급수 시스템	물 탱크, 부스터 펌프, 자동적인 물 공급, 물 정화 시스템
안전 장치	과열 보호; 과전류 보호; 물 부족 보호; 지구 누설 보호; 단계 서열 보호
외부 재료	보호 코팅 강판
인테리어 소재	SUS304 스테인리스
관찰 창	와이퍼가있는 이중 층 절연 유리

ipx4 test equipment4

표준 IPX3 X4 시험 장비

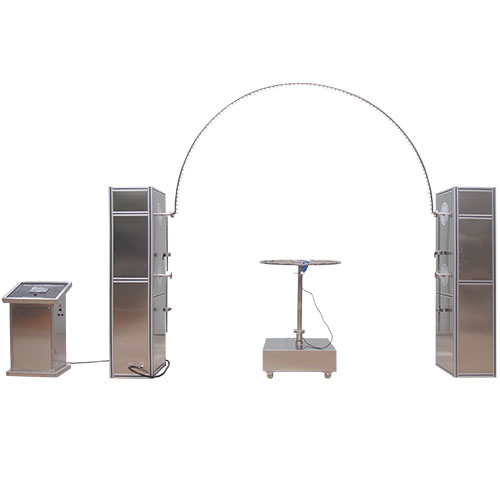

무주택 IPX3 X4 시험 장비

LIB 산업의IPX3/IPX4 테스트 장비정밀, 반복 및 유연한 방수 테스트를 위해 설계되었습니다. 주요 기능은 다음과 같습니다.

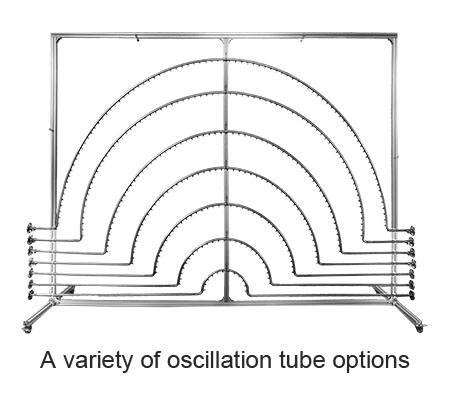

조정 가능한 진동 튜브 시스템: Φ0.4 cuter mm 노즐 (옵션 φ0.8  mm) 이있는 반원형 스테인레스 스틸 튜브는 50 der mm로 이격되어 균일 한 물 커버리지를 보장합니다. 스윙 각도 및 튜브 반경 (400mm, 600mm 또는 800mm) 은 더 심한 스플래시 조건을 포함하여 IPX3 또는 IPX4 테스트에 맞게 조정할 수 있습니다.
내장 전력으로 회전 턴테이블: 조정 가능한 회전 및 틸트 지원은 균일 한 노출을 허용하면서 실제 시뮬레이션을 위해 전력 전자 장치의 라이브 테스트를 가능하게합니다.
자동화된 물 순환: 통합 물 탱크, 부스터 펌프 및 여과 시스템은 지속적인 작동을 제공합니다. 가장 낮은 지점에 전략적으로 위치한 배수 구멍은 테스트 사이에 빠른 물 제거를 가능하게하여 실험실 효율을 향상시킵니다.
PID 프로그래머블 컨트롤러: 터치 스크린 인터페이스는 직관적 인 작동, 수압 및 타이밍의 실시간 모니터링, 이더넷 또는 PC 링크를 통한 원격 액세스를 허용합니다. 전 세계적으로 99 개의 세그먼트와 다중 언어 디스플레이가있는 최대 120 개의 프로그램을 지원합니다. 자동 경보는 매개 변수가 한계를 초과하는 경우 안전을 보장합니다.
튼튼한 건축: 챔버와 턴테이블은SUS304 스테인리스부식, 높은 습도 및 고온 스프레이 환경에 강합니다. LED 조명 및 와이퍼가있는 투명한 관찰 창을 통해 작업자는 실시간으로 테스트를 모니터링 할 수 있습니다.
유연한 디자인 옵션: 오픈 프레임 (셸 없음) IPX3/IPX4 설정은 테스트 정확도를 손상시키지 않고 공간 제약이있는 실험실에서 사용할 수 있습니다.


작업실	보기 창

PLC 컨트롤러	스프레이 노즐

내부 전력	내장 조명

이 정밀 기계 및 고급 자동화의 조합은 전자, 자동차 부품, 가전 제품 및 산업 장비에 대한 신뢰할 수 있고 반복 가능하며 표준 준수 방수 테스트를 보장합니다.

LIB 산업 IPX3 IPX4 테스트 장비가 정확한 방수 테스트를 제공하는 방법

이 시스템은 지능형 컨트롤과 고급 기계 설계를 통합하여 정밀한 방수 테스트를 제공합니다.

진동 튜브 스프레이

IPX3: ± 60 ° 스윙, 균일 한 0.07  L/min 물 스프레이.
IPX4: 더 심한 튀김을 위해 ± 180 ° 스윙.

물 흐름과 압력 제어

유량계는 정확한 속도 (IPX3 ~ 1.8  L/min, IPX4 ~ 2.6  L/min) 를 지킵니다.
압력 센서는 정확한 결과를 위해 일관된 스프레이 강도를 유지합니다.

회전 턴테이블

조정 가능한 속도 (1 courr/min) 는 균일 한 제품 노출을 보장합니다.
내장 전원은 방수 절차 중에 전자 제품의 라이브 테스트를 허용합니다.

자동화된 물 관리

물을 효율적으로 순환시키고 불순물을 걸러 노즐 막힘을 방지합니다.
액체 레벨 센서 및 경보는 건식 주행 및 보호 샘플을 방지합니다.

향상된 관찰 및 제어

LED 조명 및 와이퍼가있는 투명한 창은 실시간 모니터링을 허용합니다.
다중 언어 인터페이스, 프로그램 가능 시퀀스 및 원격 모니터링을 갖춘 PID 컨트롤러는 작동 유연성을 보장합니다.

이러한 기능을 통해 LIB 산업의 장비를 만날 수 있습니다.IEC 60529, ISO 20653, GJB 150.8-86 및 UL 표준높은 반복성.

하나의 시스템, 여러 IP 레벨: IPX1 을 IPX6 으로 쉽게 테스트

현대 실험실은 필요합니다다단계 방수 테스트. LIB 산업은 다음을 수행 할 수있는 시스템을 제공합니다.

IPX1/IPX2 드립 테스트: 수직 떨어지는 물 시뮬레이션.
IPX3/IPX4 비 스프레이 테스트: 진동 튜브 시스템은 균일 한 커버리지를 보장합니다.
IPX5/IPX6 워터 제트 테스트: 고압 제트는 직접적인 물 충격을 시뮬레이션합니다.

단일 시스템은 실험실 공간과 투자를 줄이는 반면 조정 가능한 스프레이 각도, 유량 및 프로그래밍 가능한 사이클은 여러 표준을 준수 할 수 있습니다. 이 다중 IP 설정은 테스트를 능률화하고 여러 방수 등급에 걸쳐있는 제품의 효율성을 향상시킵니다.

모든 산업을위한 맞춤형 방수 및 먼지 테스트 솔루션

LIB 산업 제공맞춤형 환경 테스트 솔루션:

사용자 정의 IP 비 테스트 챔버: 비표준 크기, 다중 IP 기능, 자동 급수 및 프로그래밍 가능한 제어 시스템.
모래와 먼지 테스트 챔버: IEC 60529, MIL-STD-810 및 기타 표준을 준수하는 IP5X/IP6X 먼지 및 모래 테스트를 지원합니다.
도보-비와 먼지 챔버: 차량, 산업 기계 및 대형 캐비닛을위한 대규모 챔버, 한 장치에서 비 및 먼지 조건을 시뮬레이션 할 수 있습니다.

이러한 솔루션을 통해 제조업체는실제 환경 복제극한 조건에서 제품 성능을 확인하십시오.
