오늘날 전자 제품은 자동차, 항공 우주, 가전, 통신, 에너지 및 의료 기기 등 거의 모든 산업의 중심에 있습니다. 이러한 제품은 극한 온도에 대한 노출, 빠른 열 전이 및 장기간의 열 응력을 포함하여 광범위한 환경 조건에서 안정적으로 작동 할 것으로 예상됩니다.
이러한 기대에 부응하기 위해 제조업체는 엄격한 환경 테스트를 통해 제품을 검증해야합니다.높은 저온 테스트 챔버중심적인 역할을합니다.
눈에 띄게 또는 청각 적으로 실패 할 수있는 기계 시스템과 달리 전자 시스템은 종종 고장 전에 침묵의 저하를 겪습니다. 장치 내부의 내부 회로, 마이크로 칩, 상호 연결 및 솔더 조인트는 모두 다음에 의해 크게 영향을받을 수 있습니다.
열 팽창 및 수축:솔더 조인트 또는 PCB 트레이스의 피로와 최종 균열로 이어집니다.
유전 적 재산 이동:신호 간섭 또는 기능 손실을 유발합니다.
응축 위험:특히 추위에서 따뜻한 환경으로 이동하여 부식 또는 단락으로 이어질 때.
구성 요소 드리프트:온도는 저항, 커패시터 및 센서의 값에 영향을 주어 불규칙한 동작 또는 오작동을 유발할 수 있습니다.
극한 온도는 제조 및 배송에서 실제 환경에서의 배치에 이르기까지 전자 제품이 수명주기 동안 직면하는 가장 일반적인 환경 위협 중 하나입니다.
고온 테스트 챔버는 제어되고 반복 가능한 실험실 설정에서 극한의 주변 조건을 시뮬레이션하도록 설계되었습니다. 고급 프로그래밍 가능 컨트롤러를 통해 엔지니어는 특정 온도 프로파일, 체류 시간, 램프 속도 및 순환 테스트 매개 변수를 정의하여 제품이 시간과 조건에 따라 어떻게 반응하는지 평가할 수 있습니다.
넓은 온도 범위: 에서-70 ° C,-40 ℃,-20 ℃ ~ 150 ° C, 일반적인 국제 테스트 표준을 포함합니다.
정확한 제어: 온도 정확도± 0.5 °C및 내의 균일 성± 2.0 °C신뢰할 수있는 결과를 보장합니다.
프로그래머블 사이클링: 주간 온도 변화, 스타트 스톱 사이클 및 운송 조건을 시뮬레이션합니다.
데이터 기록: 사후 분석 및 보고서 생성을 위해 실시간 데이터를 모니터링하고 기록합니다.
LIB 고온 테스트 챔버는 터치 스크린 PLC 제어 시스템, USB 및 이더넷 데이터 인터페이스 및 견고한 절연 구조를 통합하여 장기 테스트 중에도 안정적인 성능을 제공합니다.
고온 테스트의 실질적인 중요성을 더 잘 설명하기 위해 실제 사례 인 자동차 등급 후방 카메라 시스템의 열 검증을 살펴 보겠습니다.
프로젝트 배경:
자동차 공급 업체는 혹독한 북부 겨울에서 사막 열에 이르기까지 넓은 온도 범위에서 작동하도록 설계된 CMOS 기반 백미러 카메라를 검증해야했습니다. 이 시스템에는 카메라 모듈, 보호 하우징, PCB 및 렌즈가 포함되었습니다.
온도 범위:-40 °C ~ 85 °C
램프 비율:3 °C/min
사이클 수:10 일 동안 100 주기
팽창 및 수축 중에 렌즈와 하우징의 기계적 무결성을 평가하십시오.
극한의 온도에서 이미지 품질 저하를 관찰하십시오.
빠른 온도 변화 후 내부 응축 또는 안개가 있는지 확인하십시오.
이미지 센서 및 회로 보드에서 전기 신호 안정성을 모니터링하십시오.
자동차 표준 ISO 16750-4 및 AEC-Q100 표준을 준수합니다.
테스트 결과렌즈 수축 및 커넥터 핀 오정렬로 인해-30 ° C 미만의 간헐적 인 이미지 왜곡. 이 문제는 재료 선택 변경으로 해결되고 성공적으로 다시 테스트되었습니다. 이 검증 단계가 없었다면 결함은 추운 기후에서 광범위한 실패 및 잠재적 인 제품 리콜로 이어질 것입니다.
스마트 폰, 드론 또는 EV에 사용되는 리튬 이온 배터리는 온도에 매우 민감합니다. LIB 챔버는 저온 (-20 ° C) 및 열 (60 ° C) 에서 충전, 방전 및 유휴 상태를 시뮬레이션하여 열 폭주 위험과 노화 성능을 평가하는 데 사용됩니다.배터리 테스트 챔버폭발 방지 시스템을 갖추고 있습니다.
휴대 전화, 태블릿 및 웨어러블 장치는 종종 극한의 날씨에 운송되거나 사용됩니다. 온도 사이클 테스트를 통해 화면이 깨지지 않고 접착제가 박리되지 않으며 차갑고 뜨거운 환경에 반복적으로 노출 된 후 터치 센서가 올바르게 작동합니다.
군용 전자 제품은 지상에서-55 ° C에서 비행 중 85 ° C까지 작동해야합니다. LIB 챔버는 MIL-STD-810H 및 RTCA DO-160 호환 테스트를 지원하여 진동과 결합 된 고도의 저압 열 시나리오를 시뮬레이션합니다.

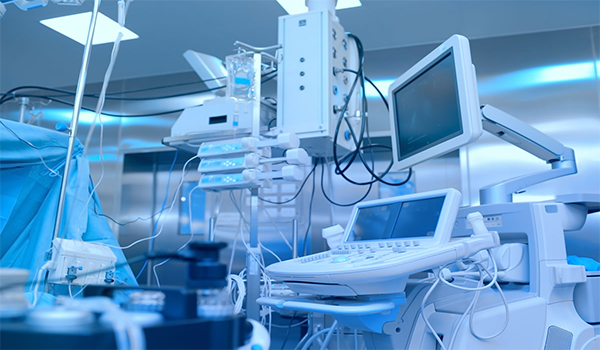

이식 가능 또는 웨어러블 의료 전자 제품은 인체 또는 다양한 주변 조건에서 진단 판독 또는 약물 전달 성능의 안정성을 보장하기 위해 온도 테스트를 거쳐야합니다.
높은 저온 테스트는 종종 규정 준수 및 인증의 필수 부분입니다. LIB의 챔버는 다음을 포함한 광범위한 국제 테스트 표준을 지원합니다.
IEC 60068-2-1 / IEC 60068-2-2: 저온 및 고온 저항을위한 환경 테스트
MIL-STD-810H: 장비 환경 테스트를위한 미군 표준
ISO 16750-4: 도로 차량-환경 조건 및 전기 및 전자 장비 테스트
JEDEC JESD22-A104: 반도체 장치의 온도 사이클링
LIB 고온 테스트 챔버는 이러한 표준을 안정적이고 반복적으로 충족하도록 설계되어 인증 테스트 실험실 및 사내 QA 부서 모두에 적합합니다.
LIB는 환경 테스트 챔버의 선도적 인 제조업체로서 16 년 이상의 경험, 정밀 엔지니어링 및 모든 프로젝트에 고객 중심 접근 방식을 제공합니다.
신뢰할 수 있는 성능
LIB 환경 테스트 챔버는 고효율 냉동 시스템, 내식성 SUS304 인테리어 및 긴 서비스 수명을위한 산업용 등급의 부품으로 제작되었습니다.
맞춤형 솔루션
R & D 실험실을위한 소형 벤치 탑 챔버에서 완전한 어셈블리를위한 워크 인 테스트 챔버에 이르기까지 LIB는 모든 테스트 요구 사항을 충족하는 사용자 정의 가능한 크기, 온도 범위 및 제어 시스템을 제공합니다.
글로벌 트러스트
LIB 테스트 장비는 전자 제품 제조업체, 자동차 OEM, 대학, 연구 기관 및 항공 우주 회사가 신뢰합니다.Ss 60 개국 이상.
전용 지원
우리는 기계뿐만 아니라 엔드 투 엔드 서비스를 제공합니다: 테스트 컨설팅, 챔버 설계, 설치, 원격 모니터링 지원 및 교정 서비스.
전자 제품은 수명주기에서 다양한 환경 문제에 직면 해 있습니다. 고온 및 저온 조건에서 철저한 검증이 없으면 가장 진보 된 기술조차도 예기치 않게 현장에서 실패 할 수 있습니다. 높은 저온 테스트 챔버는 이러한 제품이 실제 조건에서 생존, 작동 및 번창 할 수 있도록합니다.
오늘 저희에게 연락하여 온도 테스트 요구 사항을 논의하거나 사용자 정의 견적을 요청하십시오.Inquiry@libtestchamber.com.
