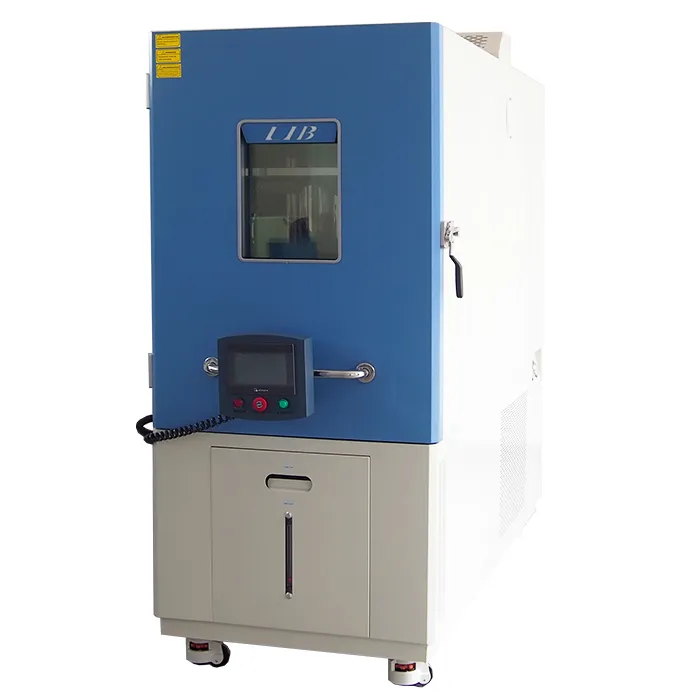

LV124 K-12 온도 충격 및 스플래시 물 시험 장비시뮬레이션주변 온도에서 150 ° C로 급격한 온도 변화, 결합0-4 ° C에서 제어 된 스플래시 물 노출, 그것은 시뮬레이션급격한 온도 변화과스플래시 물 노출, 실제 차량에 직면 한 극한 조건 구성 요소를 재현합니다.
장비가 적용됩니다.정사이즈 간격으로 냉수 파열을 제어LV124 에 의해 지정된 급속한 열 충격 및 수분 조건을 K-12. 이 방법은 보장반복적이고 정확한 스트레스 조건작업실을 주변 온도 또는 설정 온도로 유지하면서 테스트 조각은 전원 테스트를 지원합니다.
이 테스트 시스템은내구성, 신뢰성 및 성능다음을 포함한 중요한 자동차 부품:
엔진 제어 장치 (ECU)
센서 및 액추에이터
전력 전자 모듈
커넥터 및 배선 하네스
표준 및 준수: LV124 K-12,ISO 16750 (전기/전자 장비를 위한 환경 조건),OEM 특정 자동차 실험실 요구 사항
표준 모델:테스트 요구 사항에 따라 T-1000A 및 맞춤형 모델
LV124 K-12 테스트폭스 바겐 그룹이 평가 한 중요한 자동차 표준입니다.전자 부품의 내구성 및 신뢰성아래 결합스플래시 물 및 열 충격 조건.
LV124 K-12 테스트는 시뮬레이션빠른 국소 냉각과 결합 된 간헐적 인 스플래시 물 노출테스트중인 장치가 작업실에서 고정 된 상태로 유지됩니다. T-1000A 시스템이 적용됩니다.차가운 물 (0-4 ° C) 의 통제 된 파열정확한 간격으로 온도 영역 사이를 이동하지 않고 구성 요소에 빠른 열 응력을 생성합니다.
| |
|
|
DUT는 테스트 중에 정의 된 전기 조건에서 작동합니다.
모드 II.a:
DUT는 지정된 기능 부하에서 전원 공급 및 작동합니다.
모드 II.c:
DUT는 LV124 에 정의 된 대체 작동 또는 대기 상태에 있습니다.
이러한 모드는 구성 요소를 보장합니다.전기 활성 또는 열적재스플래시 노출 전에.
LV124 (그림 30-스플래시 물 테스트 스플래싱 시간) 에 따르면, 하나의 완전한 테스트 사이클은 다음과 같이 정의됩니다.
Time-총 사이클 시간: 30 분
각 테스트 사이클은 시작부터 시작까지 30 분 동안 지속됩니다.
T₂-고온 작동 단계: 14 분 57 초
DUT는 정의된 전기 동작 모드 (예를 들어, 모드 II.a) 에서 동작하고, 구성요소가 가열되어 안정된 열 조건에 도달하게 한다.
이 단계 동안 물은 적용되지 않습니다.
Tott-splash 물 신청: 3 초
냉수 (일반적으로 0 ℃ 내지 4 ℃) 를 DUT 표면에 3 초 동안 직접 분무한다.
이 짧은 지속 시간 스플래시는 구성 요소 표면과 내부 구조 사이에 급격한 온도 구배를 생성하여 열 응력을 생성합니다.
의 순서가열 → 스플래시 → 복구하나의 LV124 K-12 테스트 사이클을 구성한다. 테스트는 테스트 계획에 의해 정의된 바와 같이 지정된 수의 사이클에 대해 반복된다. 테스트 전반에 걸쳐, DUT는 기능적 안정성, 전기적 무결성 및 기계적 손상에 대해 모니터링된다.
DUT는 테스트 전반에 걸쳐 단일 작업실에 남아있어 온도 영역 사이의 기계적 전달을 제거합니다. 열 충격은 독점적으로통제 된 차가운 물보라 물LV124 K-12 테스트 원리와 완전히 정렬되고 불필요한 기계적 응력을 피하십시오.

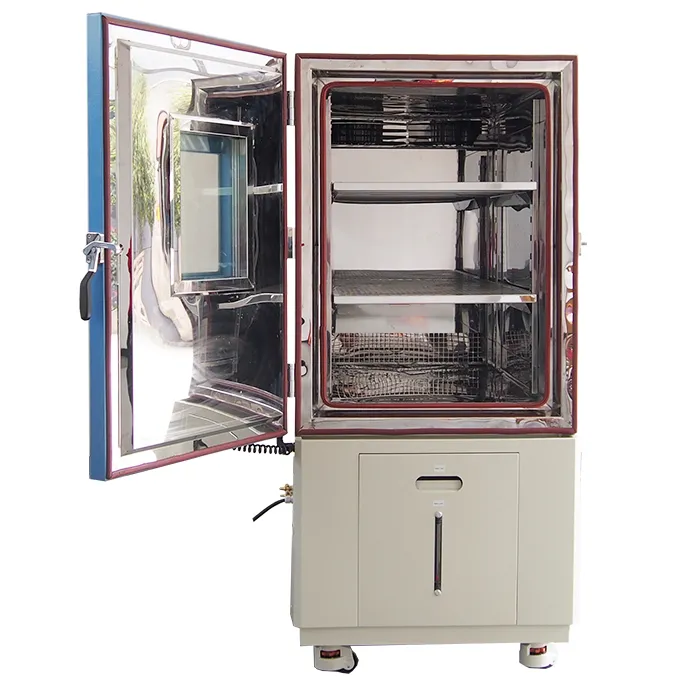

거울 완성SUS304 스테인레스 스틸 인테리어저온 물 노출 및 장기 열 사이클링에 대한 우수한 내식성을 제공합니다. A250 kg 적재 용량구조적 변형없이 무거운 자동차 전자 어셈블리의 테스트를 허용합니다.
PID 제어 난방 시스템니크롬 요소 및 클래스 A PT-100 센서스플래시 적용 전에 안정적인 온도 제어를 보장합니다. 와 결합기술 기계 냉동 시스템, 장비는 사이클 후 일관된 열 조건 주기를 유지합니다.

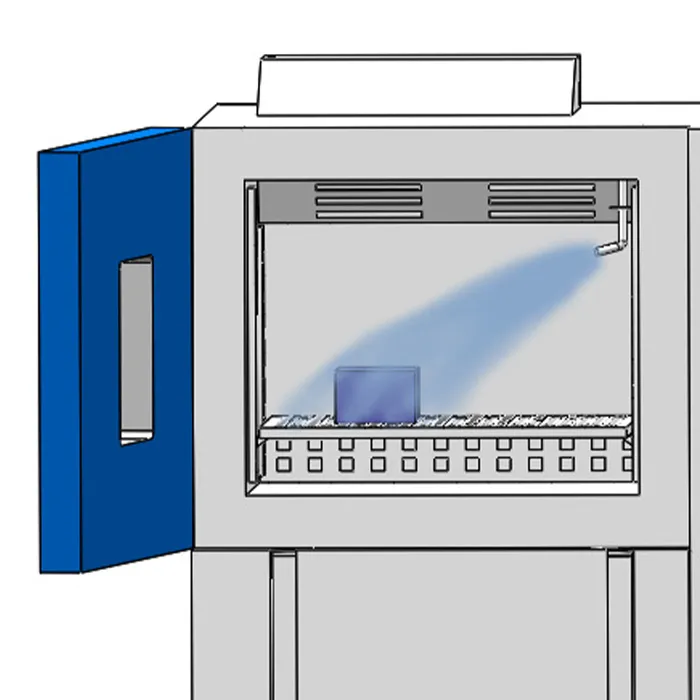

트리플 웨지 모양의 노즐 디자인이 제공됩니다.0-4 ° C 스플래시 물 3-4 L/min, 신청사이클 당 3 초고정 된 거리에서300-350mmDUT에서. 이러한 구성은 반복적이고 균일한 스플래시 충격을 보장하면서 빠른 표면 온도 강하를 생성한다.
A7 인치 컬러 터치 스크린 컨트롤러LV124 K-12 따라 프로그래밍 가능한 다단계 테스트 사이클을 지원합니다. 이더넷 및 USB 인터페이스는 원격 작동 및 데이터 내보내기를 가능하게합니다.365 일 데이터 저장실험실 감사 및 OEM 검증에 대한 완전한 추적 성을 보장합니다.
매개 변수 | 사양 |
모델 | T-1000A |
내부 차원 (mm) | 1000 [D] × 1000 [W] × 1000 [H] |
외부 차원 (mm) | 2000 [D] × 1200 [W] × 2200 [H] |
인테리어 볼륨 (L) | 1000 |
온도 범위 | 주변 ~ 150 ° C |
스플래시 물 온도 | 0 °C ~ 4 °C |
스플래시 워터 타임 | 3 s, 조정가능한 |
물 유량 | 3 ~ 4 L/min |
노즐에서 DUT까지의 거리 | 300 ~ 350mm |
온도 시스템 | 니크롬 가열 요소, PT-100 클래스 A 센서 |
냉각 시스템 | 기계 압축 냉동, 프랑스 기술 압축기 |
공기 순환 | 원심 바람 팬 |
컨트롤러 | 프로그래머블 컬러 LCD 터치 스크린, 이더넷, USB |
안전 장치 | 과열 보호; 과전류 보호; 냉매 고압 보호; 지구 누설 보호 |
외부 재료 | 보호 코팅 강판 |
인테리어 소재 | SUS304 스테인리스 |
열 절연 | 폴리 우레탄 폼 및 절연 면 |
관찰 창 | 인테리어 조명, 더블 레이어 열 안정성 실리콘 고무 밀봉 |
표준 구성 | 1 케이블 구멍 (Φ100mm) 플러그 |
환경 조건 | + 5 ° C ~ 35 ° C, ≤ 85% RH |
전력 공급 | AC 380V, 50Hz, 3 상 |
포괄적인 판매 후 서비스:
3 년 보증재료 및 제조 결함 커버
평생 기술 지원예비 부품 가용성
현장 엔지니어링 서비스요청시 가능
교체 보증문제를 해결할 수없는 경우
사전 배달 설치 및 시운전, 플러그 앤 플레이 준비
찾고LV124 K-12 준수 온도 충격 및 스플래시 물 테스트 장비자동차 전자 제품을 위해?
저희에게 연락하십시오: Inquiry@libtestchamber.com
