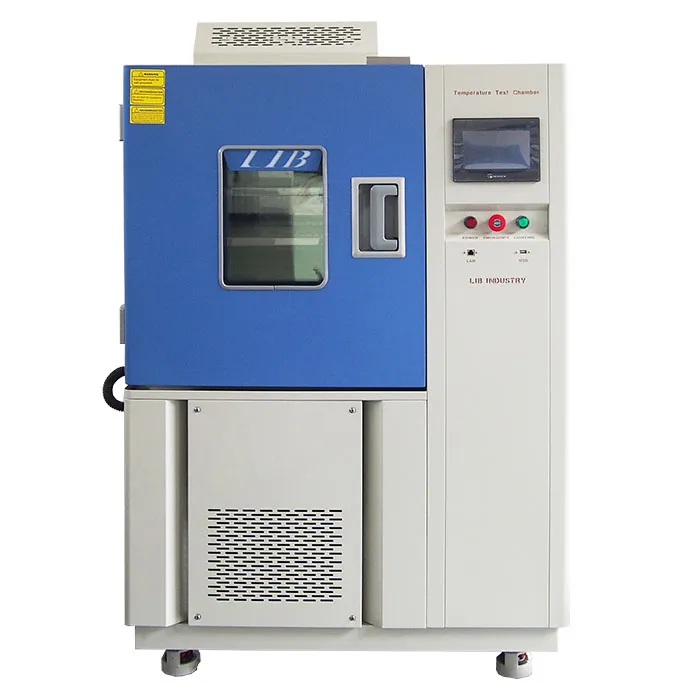

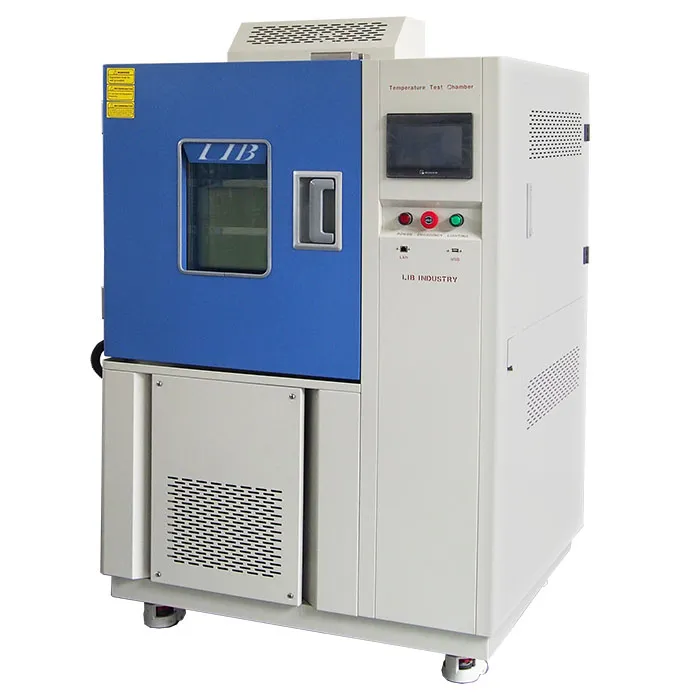

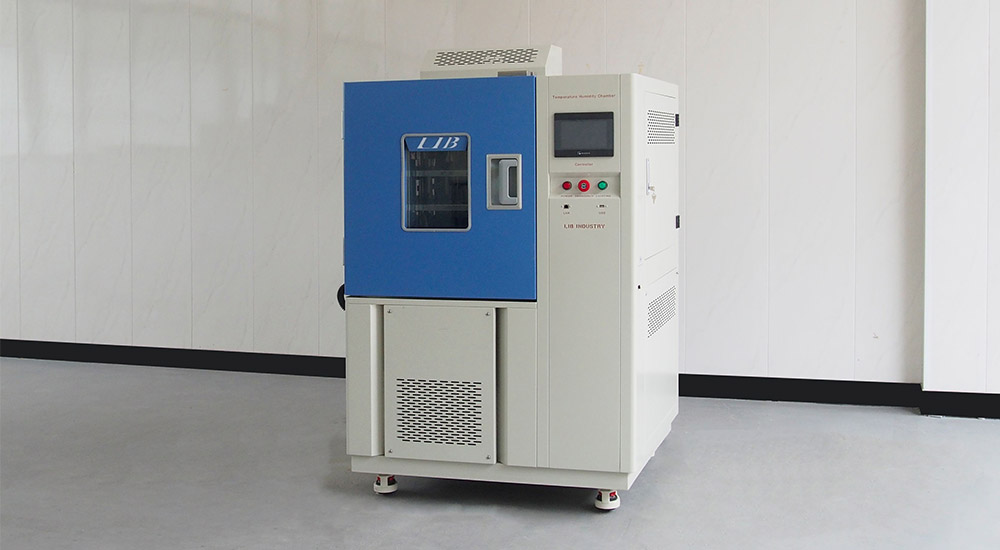

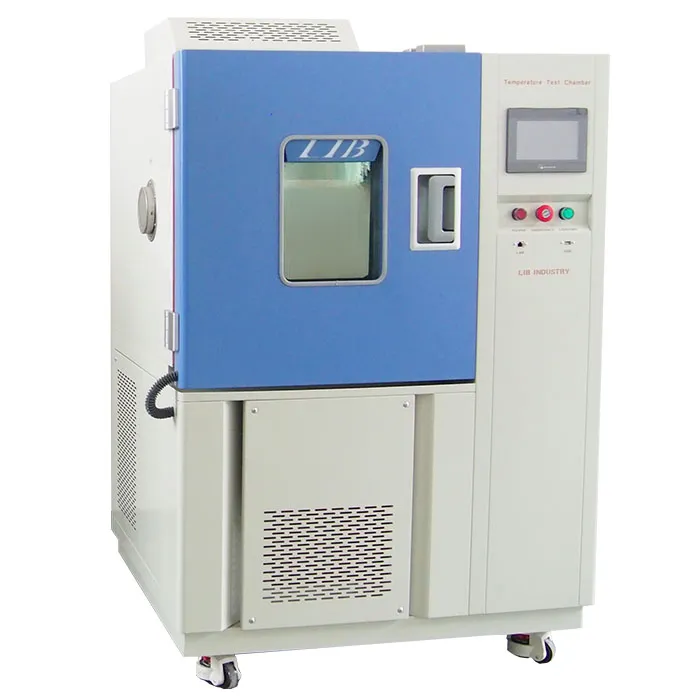

환경 스트레스 스크리닝 ESS 테스트 챔버

Name: 환경 스트레스 스크리닝 ESS 테스트 챔버
Brand: Xi'an LIB Environmental Simulation Industry

높은 신뢰성 전자 테스트를 위한 급속한 온도 변화 약실

환경 스트레스 스크리닝 (ESS) 시험 약실에서LIB 산업기존의 환경 테스트를 훨씬 뛰어 넘는 빠른 열 응력 조건을 적용하여 전자 부품, 어셈블리 및 고 신뢰성 시스템의 숨겨진 제조 결함을 신속하게 식별하도록 설계되었습니다.

에서 극단적 인 온도 전환을 시뮬레이션하여-70 ° C / -40 ° C / -20 ° C까지 150 ° C5 까지 빠른 온도 변화 속도 달성-20 °C/min이 ESS 챔버는 고장 탐지를 가속화하고 필드 배치 전에 제품 신뢰성을 크게 향상시킵니다.

전이 속도가 느린 전통적인 온도 및 습도 챔버 (1-3 ° C/min) 와 달리 ESS 테스트는 강렬한 열 팽창 및 수축주기를 통해 구성 요소를 강제하여 솔더 조인트 결함과 같은 잠재적 결함을 나타냅니다. 재료 피로 및 커넥터 고장.

표준 모델: TR5-100, TR5-225, ..., TR5-1000 및 더 많은 맞춤형 모델.

적용 표준: AAMA501, ASTM D4169-16, IEC 61215, IEC 61646, IEC61108, IEC62688, MIL-STD-810D

환경 스트레스 스크리닝 ESS 테스트 챔버 특징 및 이점

1. 급속한 온도 변화 능력

표준 환경 테스트 챔버를 상당히 초과하는 최대 15-30 ° C/min의 가열/냉각 속도를 달성합니다. 이를 통해 잠재적 인 제품 결함을 신속하게 식별 할 수 있으며 테스트 효율성을 높일 수 있습니다.

2. 다중 스트레스 조합 기능

온도 사이클링 외에도 습도, 진동 및 전자기 간섭과 같은 선택적 기능은 엄격한 신뢰성 검증 요구 사항을 충족하기 위해 결합 된 환경 스트레스 테스트를 가능하게합니다.

3. 다양한 신청을 위한 넓은 온도 범위

전자, 항공 우주, 자동차 및 기타 고 신뢰성 산업에 대한 다양한 테스트 요구 사항을 충족시키기 위해 여러 시작 지점 (-70/-40/-20 ° C ~ 150 ° C) 을 지원합니다.

4. 모듈 및 맞춤형 디자인

비표준 사용자 정의는 제품 크기, 테스트 조건 및 모니터링 창 또는 데이터 수집 인터페이스 추가와 같은 인터페이스 요구 사항을 기반으로 사용할 수 있습니다.

모델	TR5-100	TR5-225	TR5-500	TR5-800	TR5-1000
내부 차원 (mm)	400500500	500600750	700800900	80010001000	100010001000
전반적인 차원 (mm)	90010501620	100011401870	120013402020	130015402120	150015402140
인테리어 볼륨	100L	225L	500L	800L	1000L
열 부하	1000W
온도 범위	A : -20 ℃ ~ 150 ℃ B : -40 ℃ ~ 150 ℃ C: -70 ℃ ~ 150 ℃
온도 변동	± 0.5 ℃
온도 편차	± 2.0 ℃
냉각 속도	10 ℃/min (15 ℃/min)
난방 속도	10 ℃/min (15 ℃/min)
컨트롤러	프로그래밍 가능한 컬러 LCD 터치 스크린 컨트롤러, 다중 언어 인터페이스, 이더넷, USB
냉각 시스템	기계 압축 냉동 시스템
외부 재료	보호 코팅 강판
인테리어 소재	SUS304 스테인리스
전력 공급	380V
최대 소음	65 dBA

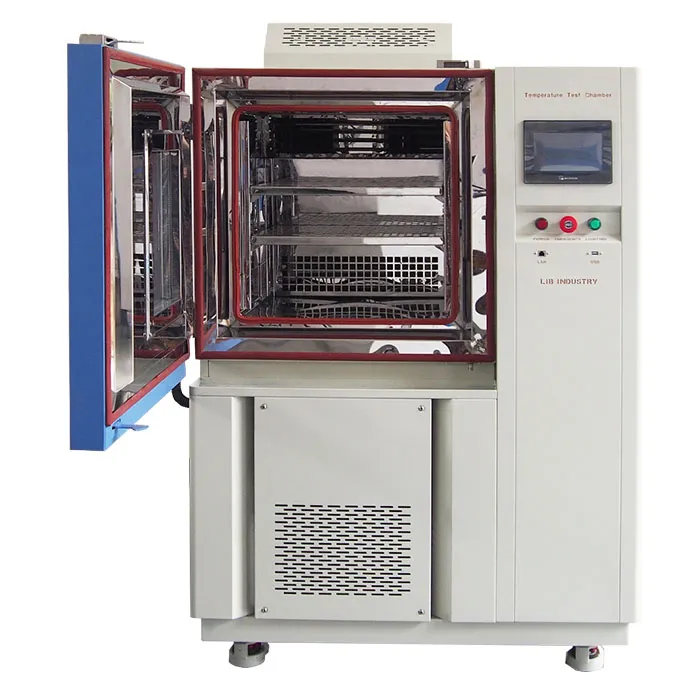

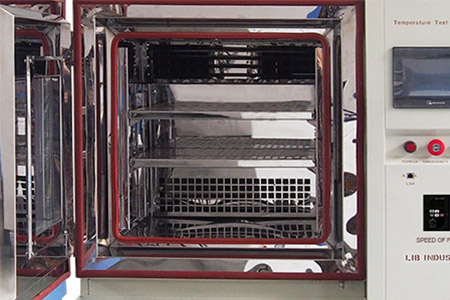

작업실	부식 저항 및 장기 내구성을 위한 SUS304. 고밀도 절연은 최소한의 열 손실과 향상된 에너지 효율을 보장합니다. 명확한 샘플 모니터링을위한 관찰 조명. 조정 가능한 선반 (더블) 다양한 제품 크기와 수량을 수용합니다.
테스트 포트	전원 케이블, 신호 라인 또는 외부 센서 용 다중 테스트 포트 (Φ50mm 또는 Φ100mm). 각 포트는 누출을 방지하고 챔버 무결성을 유지하기 위해 실리콘 플러그로 밀봉됩니다. 다른 테스트 설정을 충족하는 사용자 정의 포트 크기 및 위치.
냉동 시스템	국제 환경 기준을 준수하는 친환경 냉매. 이중 단계 냉동 설계는-70 ° C까지 낮은 온도를 달성합니다. 다양한 실험실 환경을위한 공랭식 또는 수냉식 콘덴서 옵션.
컨트롤러	쉽고 직관적 인 조작, 멀티 프로그램 세그먼트 제어를위한 컬러 터치 스크린. USB 또는 LAN을 통해 데이터 로깅 및 내보내기. PC를 통해 사용할 수있는 원격 모니터링 및 진단.
공기 순환 시스템	고성능 원심 팬은 균일 한 공기 흐름과 온도 분포를 보장합니다. 독립적 인 공기 덕트 디자인은 뜨겁고 차가운 반점을 제거합니다.
