가전 제품은 이제 한때 섬세한 회로로 가혹한 것으로 여겨 졌던 장소에 자리 잡고 있습니다. 보풀로 가득 찬 청바지 주머니, 모래 해변, 창고 바닥, 주방, 욕실, 자동차 대시 보드 및 야외 스마트 홈 설치. 작은 스피커 그릴, 충전 포트, 힌지 갭, 카메라 모듈 또는 마이크 개구부는 미세한 먼지가 PCB, 커넥터, 센서 또는 디스플레이 레이어에 도달 할 수있는 경로가 될 수 있습니다.
그렇기 때문에 IP5X IP6X 먼지 유입 챔버는 휴대폰, 태블릿, 이어 버드, 스마트 잠금 장치, 라우터, 카메라, 웨어러블 및 홈 오토메이션 장치에서 작업하는 제품 팀을위한 실용적인 도구가되었습니다. 목적은 인증서를 전달하는 것이 아닙니다. 적절한 먼지 유입 테스트는 인클로저 설계가 실제 취급, 배송, 설치 및 장기 사용에서 살아남을 수 있는지 여부를 보여줍니다.
IP5X IP6X 먼지 유입 챔버정의 된 기간 동안 제품 주위에 미세 먼지를 일시 중지하도록 설계된 밀봉 된 테스트 캐비닛입니다. 에 따라 제어 된 먼지 조건을 시뮬레이션합니다.IEC 60529엔지니어가 인클로저가 먼지 침입을 효과적으로 방지하는지 여부를 확인할 수 있습니다.
시스템은 일반적으로 밀폐 된 작업 공간, 먼지 순환 시스템, 수집 장치, 표본 홀더 또는 턴테이블, 선택적 진공 연결, 타이머 제어 및 안전 인터록을 포함합니다. 반복 가능한 결과를 보장하기 위해 먼지는 단순히 샘플에 침전하는 대신 건조하고 균등하게 분포하며 측정 가능해야합니다.
IP5X 는 "먼지 보호" 를 의미합니다.제한된 먼지 침투는 허용되지만 정상적인 작동 또는 안전에는 영향을 미치지 않아야합니다.
시험하는 동안, 미세한 활석 분말이 샘플 주위에 순환된다. 필요한 경우 제품에 전원이 공급될 수 있습니다. 테스트 후 엔지니어는 씰, 커넥터, 버튼, 멤브레인 및 내부 부품과 같은 주요 영역을 조사하여 먼지 축적을 확인합니다.
IP6X 는 "먼지 단단한" 을 의미합니다.시험 조건에서 제로 먼지 침투가 필요합니다.
이 레벨은 일반적으로 실외 또는 견고한 전자 장치에 사용됩니다. IP5X 에 비해 주요 차이점은 더 엄격한 수용 기준에 있습니다. 진공 보조 테스트는 종종 압력 또는 온도 변화가있는 제품에서 밀봉 약점을 감지하기 위해 적용됩니다.
통제 된 먼지 테스트 챔버는 도움이됩니다.
인증 또는 대량 생산 전에 누설 경로 감지
일관되고 반복 가능한 테스트 데이터 제공
재료 및 어셈블리 변형에 걸친 밀봉 성능 검증
전자 장치의 경우 작은 먼지 유입조차도 커넥터, 스피커, 통풍구 및 스위치와 같은 중요한 부품에 영향을 미칠 수 있으므로 제어 테스트가 필수적입니다.
먼지 고장은 종종 느립니다. 제품은 첫 번째 노출 후 작동 할 수 있으며 몇 주 후에 성능 드리프트를 보여줍니다. 미세 입자는 수분을 운반하거나, 마찰을 일으키거나, 공기 흐름을 차단하거나, 민감한 영역을 가로 질러 정착 할 수 있습니다.
일반적인 먼지 관련 문제는 오염 된 포트의 충전 불안정성, 막힌 스피커 또는 마이크 메시로 인한 머플러 오디오, 버튼 강성, 카메라 헤이즈, 팬 노이즈, 커넥터 마모, 광학 센서 오류, 차단 된 환기 채널에서 열 축적. 태블릿과 스마트 폰에서 디스플레이 본딩 갭 주변이나 이동식 트레이 아래에서도 먼지가 쌓일 수 있습니다. 스마트 홈 장치에서 문, 차고, 부엌 또는 실외 벽 근처에 장시간 노출되면 작은 씰 약점을 볼 수 있습니다.
먼지가 땀, 식용유, 피부 입자 또는 습도와 섞이면 문제가 더욱 심각해집니다. 일단 입자들이 개스킷 또는 접착제 가장자리에 붙으면, 이후의 세정은 원래의 밀봉 성능을 회복시키지 못할 수 있다.
최종 인클로저가 동결되기 전에 먼지 유입 테스트를 시작해야합니다. 프로토 타입 테스트는 개스킷 경도, 스크류 토크, 접착 폭, 벤트 멤브레인 위치 및 커넥터 커버 디자인을 비교할 수 있습니다. 최종 검증은 생산 설계가 필요한 등급을 충족하는지 확인합니다.
테스트하기 전에 제품을 의도 한 생산 재료로 만들어야합니다. 임시 3D 인쇄 부품, 손으로 자른 개스킷 또는 비 생산 접착제는 오해의 소지가있는 결과를 줄 수 있습니다.
IEC 60529 IP 먼지 보호를위한 핵심 표준입니다. 이 테스트는 사각형 메쉬 체를 통과 할 수있는 활석 분말을 사용합니다.공칭 와이어 직경 50 μm 및 공칭 갭 폭 75 μm. 먼지 양은 챔버 부피의 입방 미터 당 2 kg 입니다. 동일한 활석 분말은 20 회 이상의 시험에 사용되어서는 안됩니다.
전형적인 제어된 셋업은 아래와 같다.
테스트 항목 | IP5X | IP6X |
보호 의미 | 먼지 보호 | 먼지 꽉 |
먼지 매체 | 마른 활석 분말 | 마른 활석 분말 |
체 요구 사항 | 50 μm 와이어, 75 μm 간격 | 50 μm 와이어, 75 μm 간격 |
먼지 농도 | 2 kg/m³ 챔버 부피 | 2 kg/m³ 챔버 부피 |
전형적인 노출 | 테스트 카테고리에 따라 최대 8 시간 | 테스트 카테고리에 따라 최대 8 시간 |
진공 사용 | 인클로저 카테고리에 필요할 때 적용 | 압력에 민감한 인클로저를 위해 공통 |
수락 | 유해한 먼지 보증금 없음 | 먼지 유입 없음 |
인클로저 내부의 압력이 주변 공기와 다를 수 있는 카테고리 1 인클로저의 경우, 샘플은 진공 펌프에 연결된다. 압력 차이는 일반적으로2 kPa,20 mbar. 필요한 공기 추출 속도에 도달하면 지정된 양의 공기가 들어간 후 테스트가 완료 될 수 있습니다. 그렇지 않은 경우 노출은 최대 8 시간까지 계속 될 수 있습니다. 정상적인 사용 동안 압력차가 예상되지 않는 카테고리 2 인클로저는 정의된 기간 동안 진공 없이 노출된다.
챔버 조건도 중요합니다. 안정적인 먼지 서스펜션을 위해 많은 전문 챔버 유지30% RH 아래의 습도젖거나 뭉친 활석은 미세한 공기 중의 먼지처럼 행동하지 않기 때문입니다. 챔버 온도 범위는주변 + 50 ° C특히 제품이 노출 중에 전원을 공급할 수있는 경우 많은 전자 제품 테스트에 실용적입니다.
유용한 먼지 테스트는 타이머가 멈출 때 끝나지 않습니다. 검사 방법은 테스트가 시작되기 전에 정의되어야합니다. 스마트 폰, 태블릿 및 스마트 홈 장치의 경우 외부 시각적 검토, 인클로저 열기, PCB 표면 검사, 커넥터 내부 검사, 음향 부품 검사, 버튼 테스트, 충전주기 실행, 무선 성능 확인 및 열 동작 측정.
좋은 테스트 기록은 일반적으로 다음을 포함합니다:
· 샘플 일련 번호, 빌드 단계 및 씰 버전
· 챔버 양과 먼지 수량
· 탈크 조건 및 재사용 수
· 시험 기간 및 진공 압력
· 전원 공급 또는 전원이 공급되지 않은 샘플 상태
· 노출 전후 사진
· 청소 후 및 청소 전에 기능 테스트 결과
가장 유용한 발견은 "통과" 또는 "실패" 뿐만 아니라 누출 경로의 위치입니다. 하나의 나사 보스 주위의 먼지는 고르지 않은 토크를 가리킬 수 있습니다. 플렉스 케이블 출구 근처의 먼지는 가스켓 압축 손실을 나타낼 수 있습니다. 스피커 공동 내부의 먼지는 음향 메쉬가 전체 에지를 가로질러 결합되지 않았음을 나타낼 수 있다.
먼지 테스트는 단순 해 보이지만 작은 실수는 결과를 바꿀 수 있습니다. 활석을 적재하기 전에 챔버가 건조해야합니다. 오래되거나 습기가 있거나 과도하게 사용 된 분말은 테스트 심각성을 줄일 수 있습니다. 표본은 먼지가 캐비닛 모서리에 묻히지 않고 노출 된 모든 표면 주위를 순환 할 수 있도록 배치해야합니다.
작업자는 테스트 전에 진공 라인, 필터, 씰 및 압력 게이지를 점검해야합니다. 느슨한 호스 또는 막힌 필터는 잘못된 패스 또는 잘못된 실패를 만들 수 있습니다. 전력 전자 장치를 테스트 할 때 따뜻한 공기 운동이 약한 지점을 통해 먼지를 끌어낼 수 있기 때문에 샘플에 의해 생성 된 내부 열을 고려해야합니다.
테스트 후 인클로저를 조심스럽게 열어야합니다. 외부를 너무 공격적으로 흔들거나 닦으면 노출 중에 실제로 침투하지 않은 영역으로 먼지를 이동할 수 있습니다.
먼지 유입 테스트가전 제품은 주머니, 가방, 애완 동물이있는 가정, 주방 및 야외 공간과 같은 실제 환경에서 사용되므로 필수적입니다.
스마트 폰에는 스피커 구멍, 충전 포트, SIM 트레이, 버튼 및 디스플레이 간격을 포함하여 여러 먼지 진입 점이 있습니다.
IP5X/IP6X 테스트는 씰, 메쉬 및 접착제가 소리, 충전 또는 방열에 영향을주지 않고 먼지를 효과적으로 차단하는지 여부를 확인하는 데 도움이됩니다. 느슨한 개스킷, 약한 접착 밀봉 또는 반복 사용으로 인한 마모와 같은 문제를 나타낼 수 있습니다.
정제는 이음새가 더 크고 구부러지기 쉽기 때문에 먼지가 유입 될 위험이 높아집니다.
테스트는 측면 솔기, 커넥터, 카메라 모듈 및 스피커 개구부에 중점을 둡니다. 분리 가능한 액세서리가있는 장치의 경우 인터페이스를 실제 사용 구성으로 테스트해야합니다.
스마트 잠금 장치, 카메라 및 센서와 같은 장치는 실외 및 실내 환경의 장기 먼지에 노출됩니다.
먼지 테스트는 시간이 지남에 따라 안정적인 성능을 보장하여 기어 마모, 이미지 품질 감소 또는 센서 막힘과 같은 문제를 방지합니다.
| 턴테이블 (mm) 의 직경 | 600 |
|
턴테이블 부하 | 20kgs Max | |
턴테이블 회전 속도 | 0 ~ 7r/min (조정가능한) | |
IPX5 노즐의 내부 직경 | 6.3mm | |
IPX6 노즐의 내부 직경 | 12.5mm | |
물 흐름 속도 IPX5/ IPX6 | 12.5L/min ± 5% / 100L/min ± 5% | |
컨트롤러 | 프로그래머블 컬러 LCD 터치 스크린 컨트롤러 | |
이더넷 연결, PC 링크, USB | ||
빌드-물 탱크 (mm) | 370*375*950 | |
보기 창 크기 (mm) | 475*475 |
 |  |
|
| 시험 지역 | LAN 및 USB | 컨트롤러 |

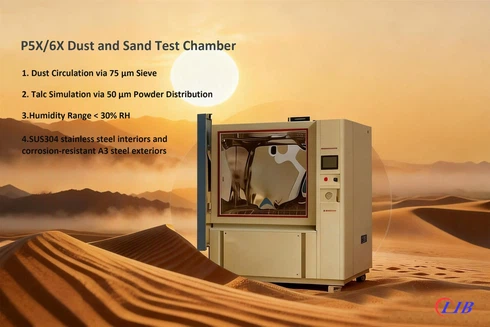

좋은 먼지 챔버테스트를 반복 가능하고 문서화하기 쉽고 매일 실험실 사용을 위해 안전해야합니다. LIB 먼지 유입 챔버는 건식 활석 분말, 제어 순환 및 전자 및 인클로저 테스트를위한 실용적인 챔버 구성을 사용하여 IEC 60529 IP5X 및 IP6X 먼지 테스트를 위해 설계되었습니다.
안정적인 먼지 서스펜션은 핵심 요구 사항입니다. LIB 챔버는 챔버 부피 입방 미터당 2 kg 의 탈크와 함께 50 μm 와이어 및 75 μm 갭 체 요구 사항을 충족하는 활석 먼지를 사용합니다. 30% RH 미만의 습도 조절 목표는 먼지가 뭉치지 않도록 도와줍니다. 먼지 블로잉 및 테스트 작동을위한 타이머는 99 시간 59 분까지 설정할 수 있으므로 실험실에 표준 및 확장 된 내부 검증을 위해 충분한 범위를 제공합니다.
일상적인 IP5X IP6X 먼지 유입 테스트의 경우 명확한 제어 인터페이스가 운영자 오류를 낮 춥니 다. LIB 챔버는 이더넷 연결이있는 프로그래밍 가능한 컬러 LCD 터치 스크린 컨트롤러를 사용합니다. 방진 16A 표본 전원 소켓은 노출 중에 제품의 정상 작동 상태를 확인해야 할 때 전원 테스트를 허용합니다.
작업자는 수동 설정보다 블로우 시간, 정지 시간, 테스트 시간 및 샘플 작업을 일관되게 관리 할 수 있습니다.
먼지 챔버는 반복적 인 테스트에서 안정적으로 작동해야합니다. 실용적인 디자인은 쉬운 청소, 분말 취급, 표본 배치 및 유지 보수를 지원해야합니다. LIB는 작고 큰 샘플에 대해 다양한 챔버 크기를 제공하여 실험실이 모든 테스트 계획에 대형 장비를 강요하지 않고도 적절한 작업 공간을 선택할 수 있도록합니다. 전자 제품 제조업체의 경우 이러한 균형은 실험실 바닥 공간, 전력 사용 및 테스트 준비 시간을 줄일 수 있습니다.
먼지 유입 테스트는 종종 전체 환경 보호 검증 계획의 일부일뿐입니다.
IP5X 및 IP6X 먼지 테스트 외에도 많은 제조업체도 다음을 필요로합니다.
| LIB 산업 완전한 비 테스트 챔버 및 먼지 테스트 챔버 솔루션 세트 | |||
 |
| ||
LIB 산업은 먼지, 물, 온도, 습도 및 부식 테스트를 포함하는 환경 테스트 챔버의 완전한 범위를 제공합니다. 이를 통해 실험실은 완전히 통합 된 IP 및 신뢰성 테스트 시스템을 구축 할 수 있습니다.
시안 LIB 환경 시뮬레이션 산업설계, 제조, 판매 및 서비스를 다루는 작업과 함께 글로벌 고객을위한 환경 테스트 챔버를 제조 및 공급합니다. 2009 년부터이 회사는 전자, 자동차, 항공 우주, 배터리, 재료 및 기타 신뢰성 중심 분야와 같은 산업에 서비스를 제공했습니다.
IP5X IP6X 먼지 유입 챔버 공급 업체로서 LIB는 먼지, 비, 온도, 습도, 부식 및 기타 환경 시뮬레이션 테스트를위한 장비를 제공합니다. 이 회사의 지원에는 교육, 기술 서비스 및 챔버 선택 지침이 포함되어있어 실험실이 프로세스 지원없이 독립형 기계를 구입하는 대신 반복 가능한 테스트 워크 플로를 구축하는 데 도움이됩니다.
소비자 전자 팀의 경우 먼지 유입 테스트가 인클로저 설계, 품질 관리, 인증 및 애프터 신뢰성과 연결되어 있기 때문에 중요합니다. 광범위한 환경 테스트 경험을 가진 공급 업체는 더 넓은 제품 검증 계획과 먼지 테스트를 연결하는 데 도움이 될 수 있습니다.
맞춤형 IP5X/IP6X 먼지 유입 챔버 솔루션을 얻으려면 오늘 LIB 산업에 문의하십시오.무료 산업 등급 활석 분말초기 테스트 설정에 포함. 견적을 요청하거나 테스트 요구 사항에 대한 전문 기술 지침을 받으십시오.
IP5X 는 인클로저가 먼지로 보호된다는 것을 의미합니다. 일부 먼지가 들어갈 수 있지만 정상적인 작동이나 안전을 해치지 않아야합니다. IP6X 는 인클로저가 먼지가 단단하다는 것을 의미하므로 지정된 테스트 조건에서 먼지 침투가 허용되지 않습니다.
엔지니어가 대량 생산 전에 씰, 포트, 버튼, 스피커 메쉬, 카메라 링 및 인클로저 조인트에서 약점을 찾을 수 있도록 제품을 미세 먼지로 제어합니다. 이를 통해 현장 오류, 보증 청구 및 늦은 설계 변경 사항을 줄일 수 있습니다.
예, 하지만 통제 된 표준 기반 방식으로. 챔버는 미세한 활석 분말, 고정 먼지 농도, 정의 된 노출 시간 및 선택적 진공 조건을 사용하여 야외 먼지 노출보다 반복적으로 심각한 먼지 침투 위험을 재현합니다.
IEC 60529 따르면, 동일한 활석 분말은 20 회 이상의 시험에 사용되어서는 안된다. 실제로, 분해 된 먼지가 테스트 일관성에 영향을 줄 수 있으므로 습도 및 오염도 모니터링해야합니다.
네. 적절하게 구성된 먼지 유입 챔버는 두 테스트를 모두 수행 할 수 있습니다. 차이점은 시험 조건 및 수용 기준, 특히 진공이 적용되는지 여부에 있습니다.
