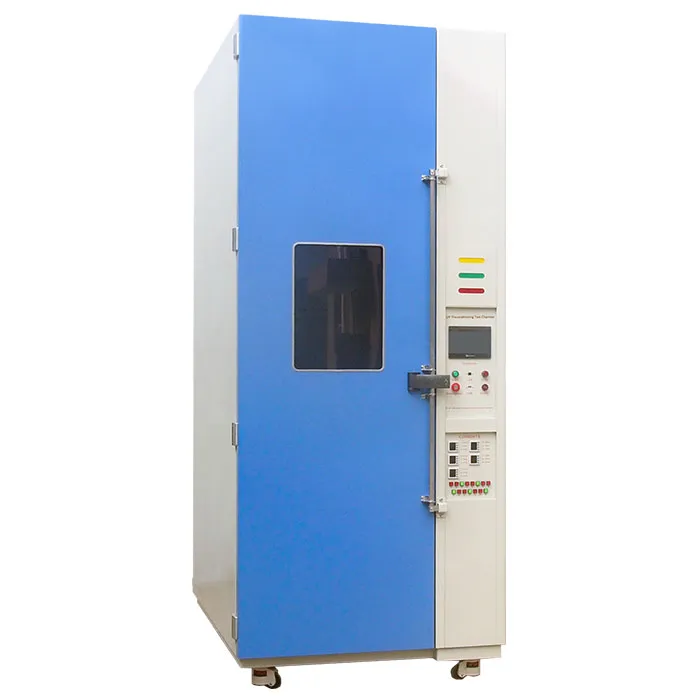

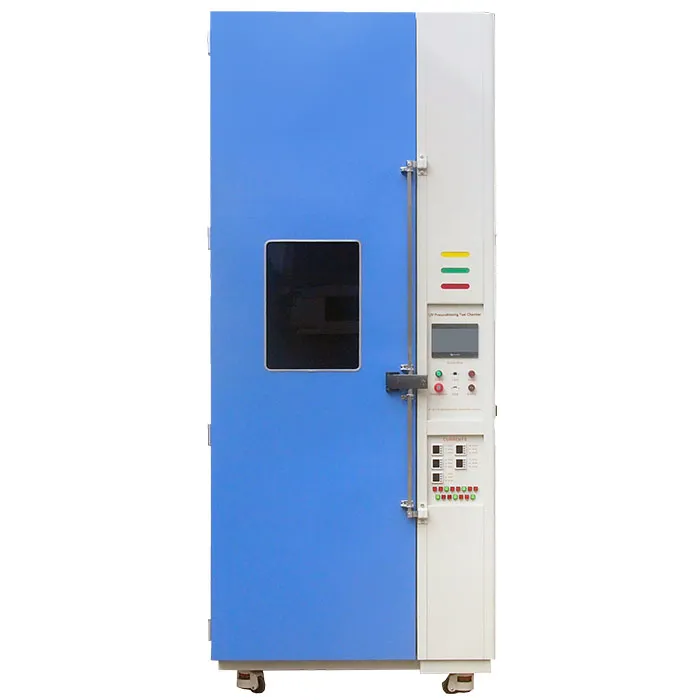

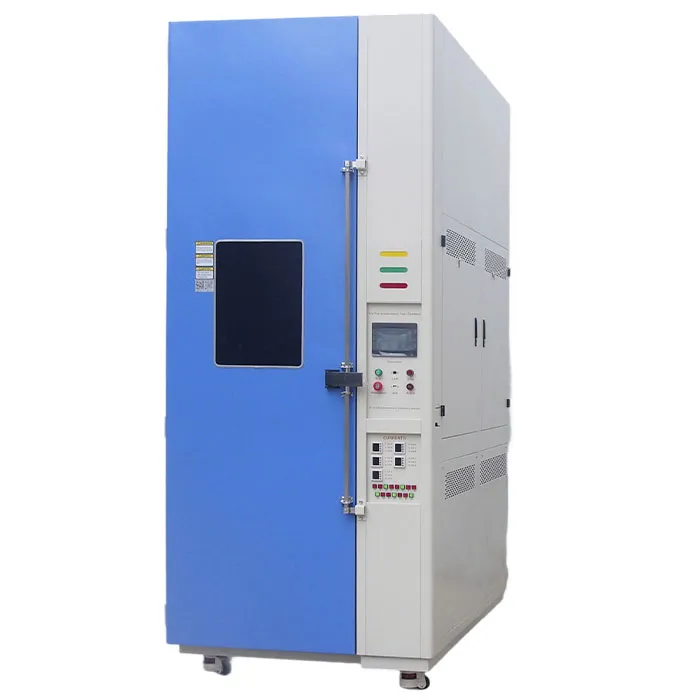

The IEC 61215 MQT10 UV Preconditioning Test Chamber이 장비는 태양광(PV) 모듈 및 EVA/POE 봉지재, 백시트 등의 재료가 열 사이클(MQT 11) 및 습도-동결 시험(MQT 12) 전에 빛에 의한 열화 저항성을 평가하도록 특별히 설계되었습니다.IEC 61215-2:2021 MQT 10, IEC 61730및IEC 61646를 완전히 준수하며, 챔버는 정밀하게 제어된 UV 조사량(UVA + UVB)과 균일한 온도 조절을 제공하여 단일 실험실 샘플부터 전사이즈의 다중 모듈 생산 패널까지 인증 수준의 시험 정확도를 보장합니다.
표준 모델:UVP-02, UVP-04,... 및 고객 요구에 따른 맞춤형 모델.
적용 표준：IEC 61215-2:2021 MQT 10, IEC 61730, IEC 6164
엄격한 표준 준수— IEC 61215-2(MQT 10), IEC 61730, IEC 61646 UV 전처리 시험 요건을 완벽히 준수합니다.
정밀한 스펙트럼 제어— 안정적인 UVA/UVB/UVC 비율(UVC < 0.1%, UVB 3%~10%, UVA 90%~97%)을 제공하여 목표 누적 선량인 15 kWh/m²(320~400 nm) 및 7.5 kWh/m²(280~320 nm)에 도달합니다.
고급 온도 조절— 주변 온도에서 90°C ±2°C까지의 챔버 온도와 35~80°C의 흑판 온도(BPT)를 유지하며, 지속적인 자동 센서 피드백을 제공합니다.

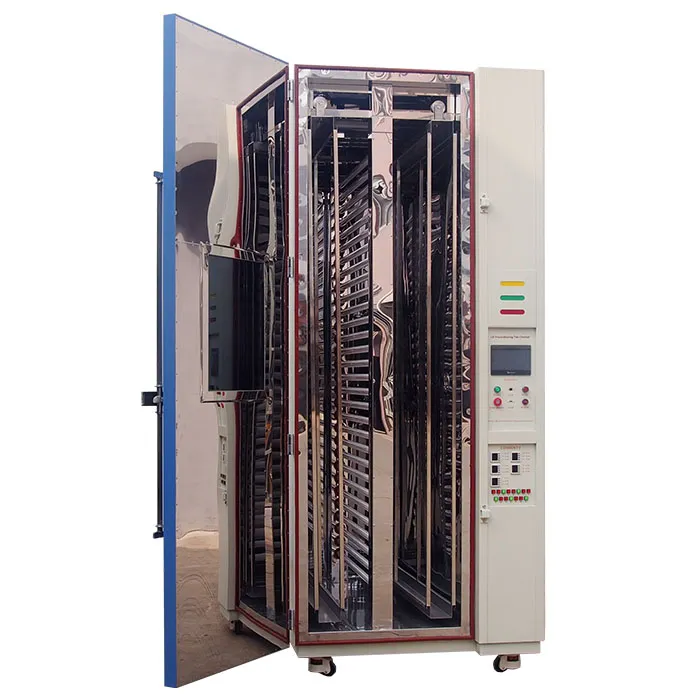

대용량 및 맞춤형 치수— 표준 시편 거치대는 1400 × 2400 mm(W×H) 크기를 수용하며, 사이클당 2/4/6개 이상의 모듈을 장착할 수 있습니다. 비정형 또는 대형 패널을 위한 맞춤형 랙도 제공합니다.
온라인 UV 강도 모니터링— 통합 라디오미터 시스템이 UV 강도를 지속적으로 측정하고 누적 노출 선량을 자동 계산하며, 최대 UV 조사량은 < 250 W/m²로 제한됩니다.
전면 UV 노출 설계— 램프 배치와 시편 위치가 그림자와 가장자리 노출 부족을 없애도록 설계되어 모든 모듈이 전체 표면에 걸쳐 균일한 조사량을 받도록 보장합니다.
IEC 61215 MQT 10에 따르면, PV 모듈은 열 사이클(MQT 11) 또는 습도-동결 시험(MQT 12)에 들어가기 전에 총 최소 15 kWh/m²의 UV 노출을 거쳐야 합니다. 이 과정은 백시트 황변, 층간 분리, EVA 변색과 같은 취약한 폴리머 소재를 조기에 식별하여, 수년간 옥외 노출 후 태양광 발전소에서 발생할 수 있는 현장 고장을 방지합니다.
파라미터 |
사양 |
Name |
UV 전처리 챔버 |
모델 |
UVP-02 |
적용 표준 |
IEC 61215-2:2021 MQT 10, IEC 61730, IEC 61646 |
내부 치수 (깊이×너비×높이) |
1450 × 745 × 2500 mm |
전체 치수 (깊이×너비×높이) |
1875 × 1210 × 2800 mm |
시편 거치대 크기 (너비×높이) |
1400 × 2400 mm |
시편 수용량 |
2 / 4 / 6 / ... 개 |
조사 광원 |
형광 UVA 램프(20개) 및 UVB 램프(10개) |
온도 범위 |
주변 온도 ~ 90°C ±2°C |
흑판 온도 (BPT) |
35 ~ 80°C |
파장 대역 |
UVC: < 0.1% |
조사량 제어 |
280~320 nm: 7.5 kWh/m² |
컨트롤러 |
프로그래머블 컬러 LCD 터치스크린 컨트롤러 |
외부 재질 |
보호 코팅 처리된 강판 |
내부 재질 |
SUS304 스테인리스 스틸 |
단열재 |
폴리우레탄 폼 및 단열 면 |
전원 |
AC380V, 50Hz, 3상 |
|
UV 램프 어레이 20개의 형광 UVA 램프와 10개의 UVB 램프가 안정적이고 균일한 스펙트럼(UVA 90~97%, UVB 3~10%, UVC < 0.1%)을 생성하며, 최대 UV 조사량은 250 W/m² 미만으로 제어되어 IEC 61215 MQT10 선량 요건에 정확히 부합하여 반복 가능한 열화 시험을 수행합니다. |
프로그래머블 터치스크린 컨트롤러 컬러 LCD 터치 인터페이스를 통해 UV 선량, 챔버 온도, 흑판 온도(35~80°C)를 다단계로 프로그래밍할 수 있으며, 실시간 모니터링, 데이터 로깅, 자동 선량 계산 기능을 통해 장시간 무인 시험 사이클을 지원합니다. |
|
SUS304 스테인리스 스틸 내부 챔버 내부 라이닝은 내식성 SUS304 스테인리스 스틸을 사용하고, 코팅 강판 외부와 결합하여 지속적인 고강도 UV 및 열 노출을 견뎌 장기 유지보수를 줄이고 장비 수명을 연장합니다. |
단열 및 안전 보호 시스템 폴리우레탄 폼과 단열 면이 챔버 온도를 최대 90°C ±2°C까지 안정적으로 유지하며, 내장된 과열 방지 장치와 UV 조사 도어 잠금 장치가 시험 사이클 동안 작업자와 시편을 보호합니다. |
PV 모듈은 표준 직사각형, 대형 유틸리티급, BIPV, 유연/곡면형 및 비정형 등 다양한 형태가 존재합니다. 획일적인 챔버는 종종 불균일한 UV 노출, 가장자리 그림자, 신뢰할 수 없는 선량을 초래하여 IEC 61215 시험의 유효성을 저해합니다.
맞춤형 챔버 치수— 실험실 쿠폰부터 전체 크기 패널까지, 귀하의 가장 큰 모듈 설치 면적에 맞게 제작됩니다.
조절 가능한 모듈형 랙— 다층 구조 또는 틸트 각도 고정구가 직사각형, 사다리꼴, 곡면 또는 비정형 모듈을 안전하게 고정합니다.
최적화된 램프 레이아웃— UVA/UVB 간격을 구성에 따라 재계산하여 가장자리와 모서리를 포함한 전체 표면에 균일한 조사량을 제공하며 그림자나 핫스팟이 없습니다.
다중 포인트 라디오미터 배치— 대형 또는 비정형 레이아웃을 위한 추가 센서 포인트를 통해 모든 구역에서 완전한 선량 커버리지를 검증합니다.
배치 시험 구성— 여러 패널(2/4/6개 이상)을 동시에 일관된 선량과 온도로 시험할 수 있도록 랙이 설계됩니다.
저희 엔지니어는 귀하의 모듈 도면이나 치수를 바탕으로 전체 표면에 균일한 UV 노출을 보장하는 챔버를 설계하여 재시험을 피하고 인증 심사에서 통과할 수 있는 결과를 제공합니다.
모든 UVP-02 챔버는 일회성 판매가 아닌 장기적 신뢰성을 위해 구축된 지원 네트워크로 뒷받침됩니다:
3년 보증— 핵심 부품에 대한 완전한 보증으로 마음의 평화를 제공합니다.
평생 기술 지원— 장비의 전체 수명 동안 지속적인 교정, 문제 해결, 애플리케이션 지원을 제공합니다.
4개 글로벌 서비스 센터— 지역 서비스 허브를 통해 연구실 위치에 관계없이 신속한 대응과 가동 중단 시간 단축을 실현합니다.
전 세계 29개 공인 에이전트— 글로벌 유통망을 통해 주요 태양광 시험 시장에서 현지 언어 지원, 예비 부품 공급, 현장 서비스를 보장합니다.
Q: IEC 61215 MQT10에서 요구되는 총 UV 선량은 얼마입니까?
A: 챔버는 320~400 nm(UVA)에서 15 kWh/m², 280~320 nm(UVB)에서 7.5 kWh/m²를 제공하며, UVB는 총 UV의 3%~10%를 차지하고, 흑판 온도는 35~80°C로 유지됩니다.
Q: 비표준 또는 대형 PV 모듈을 위해 챔버를 맞춤 제작할 수 있습니까?
A: 네. 챔버 치수, 시편 랙, 램프 배열 레이아웃을 모듈의 형태와 크기에 따라 모두 맞춤 설계하여 완전하고 균일한 UV 커버리지를 보장할 수 있습니다. 모듈 사양을 첨부하여 엔지니어링 팀에 맞춤형 제안을 문의하십시오.
Q: 챔버에는 어떤 보증과 사후 지원이 제공됩니까?
A: 모든 장비에는 3년 보증과 평생 기술 지원이 포함되며, 전 세계 4개 서비스 센터와 29개 공인 에이전트 네트워크를 통해 신속한 현지 대응을 제공합니다.
