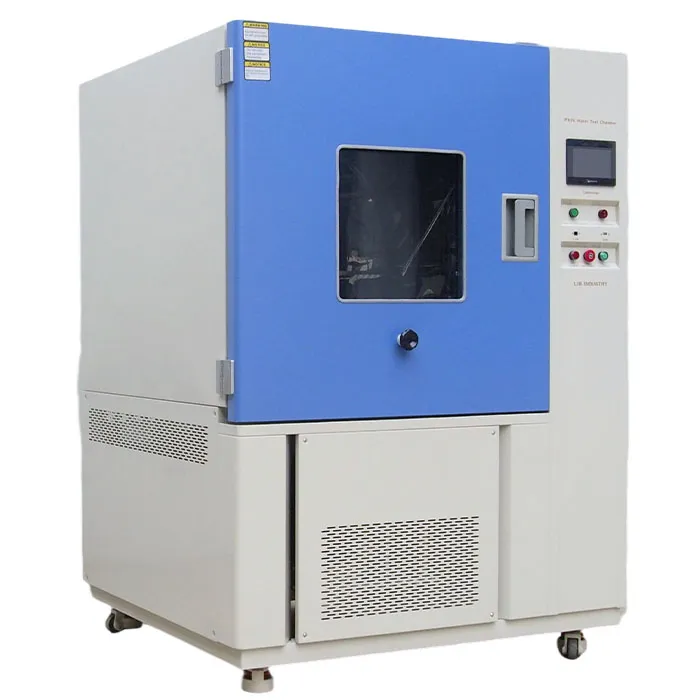

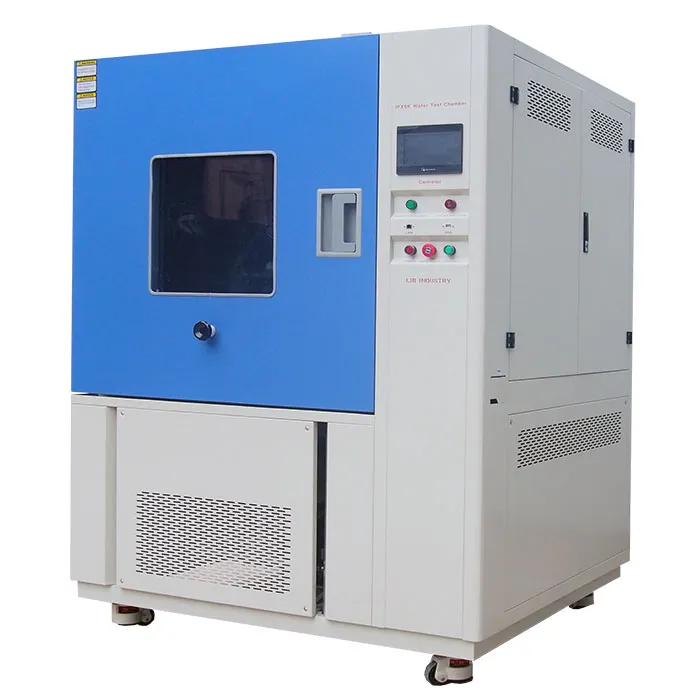

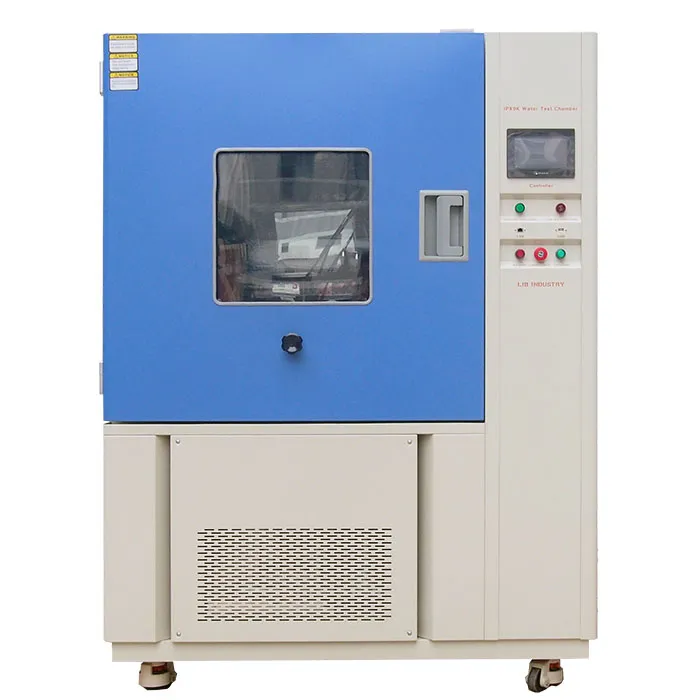

기존 방수 시험 장비와 비교하여, IPX9K 시험은실제 환경에서의 내충격수 성능에 중점을 둡니다., LIB 업계IPX9K 테스트 장비는 고온 고압 분사를 모의하여 DUT의 방수 성능을 시험하는 환경 시험 챔버입니다. IPX9K는 현재 방수 보호 등급 중 가장 높은 등급입니다. 다양한 모델과 크기를 선택할 수 있으며, 고객의 특별한 요구에 맞춰 맞춤 제작도 가능합니다. 고객을 위한 원스톱 신규 IP 실험실을 제공합니다.
특히 견뎌야 하는 제품에 적합합니다고압 온수 세척, 옥외 빗물 충격, 가혹한 사용 환경, 예를 들어 자동차 부품, 야외 전자기기, 밀폐형 전기 인클로저 등입니다.
3년 보증, 평생 서비스. LIB가 시험을 지원합니다. 견적 문의를 환영합니다.
모델: R9K-600, R9K-1200, R9K-1900
표준: ISO 20653, IEC 60529, UL 50E, UL 1598, UL 153, UL1573, UL 60950-1, IPX9K
1. 열, 물 침투 및 고압의 조합을 사용하여 씰, 커넥터, 전선 및 장착 장비의 열화 영향을 측정합니다.시스템이최대 8000–10000 kPa의 수압, 최대 +88°C까지 조절 가능한 분사 온도, 그리고4개의 고정 분사 각도(0°, 30°, 60°, 90°)극한의 실제 세척 및 작동 조건을 시뮬레이션합니다.

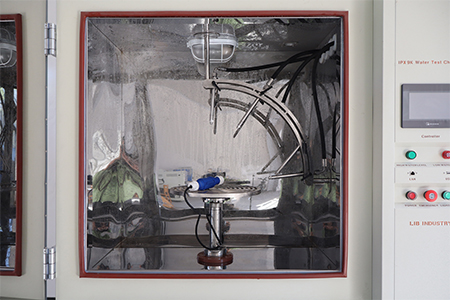

2. 우수한 밀봉 성능을 가지며, 테스트 상황을 쉽게 관찰할 수 있도록 도어에 와이퍼가 설치되어 있습니다.이레인 테스트 장비특징으로는이중 단열 유리 관찰창,전자기 도어 잠금장치, 그리고고압 저항 밀봉 구조연속 IPX9K 테스트 중 안정적인 내부 압력과 안전한 작동을 보장합니다.
3. 더 높은 정밀도: 노즐 구멍은 레이저 가공 기술을 채택하여 더 높은 정밀도를 제공합니다.이Ø0.8 mm 스테인리스 스틸 노즐는 엄격한 치수 정밀도를 유지하기 위해 레이저 드릴링되어, 규정에 맞는 워터 제트 분사를80–100 bar지원하며 테스트 반복성을 향상시킵니다.
4. 유량 압력 제어는 솔레노이드 밸브를 사용하여 유량과 압력을 제어하며, 디지털 유량계가 유량을 표시합니다.시스템은14–16 L/min의 수류량실시간 디지털 모니터링을 통해
모델 |
R9K-1200 |
내부 치수 (mm) |
1000*1200*1000 |
외부 치수 (mm) |
1250*1700*2050 |
내부 용적 (L) |
1200 |
물 분사 각도 |
0°, 30°, 60°, 90° |
물 분사 온도 |
주변 온도 ~ +88℃ (조절 가능) |
분사 노즐 |
4개, 각 위치에서 30초 |
분사 노즐에서 시험편까지의 거리 |
10~15cm |
수압 |
8000-10000 kPa (조절 가능) |
수류량 |
14L-16L/min |
테스트 플랫폼 속도 |
5±1 r.p.m |
테스트 플랫폼 높이 |
200-400 nm (조절 가능) |
테스트 플랫폼 직경 |
600mm |
히터 요소 |
니크롬 히터 |
컨트롤러 |
프로그래머블 컬러 LCD 터치 스크린 컨트롤러, 이더넷 연결 |
도어 잠금장치 |
전자식 잠금장치 |
급수 시스템 |
저장 수조; 부스터 펌프; 자동 급수; 정수 시스템; |
안전 장치 |
과온도 보호; 과전류 보호; 수부족 보호; 누전 보호; 상순 보호 |
외부 재질 |
보호 코팅 처리된 강판 |
내부 재질 |
SUS304 스테인리스 스틸 |
관찰창 |
와이퍼가 있는 이중 단열 유리 |
IPX9K는 현재 IEC60529 표준을 준수하는 최고 방수 등급이며, IPX9K 테스트 챔버는 ISO 20653, DIN 40050-9 등의 표준에 따른 테스트도 수행할 수 있습니다.
IPX9K 테스트 챔버는 자동차, 전자, 항공우주 등에서 널리 사용되며, 이 분야의 제품들은 고압수 충격 조건에서의 밀봉 및 보호 성능을 검증하기 위해 IPX9K 테스트를 거쳐야 합니다. 탐색IPX4 테스트 장비더 낮은 레벨 테스트를 위해
|
 |
|
|
SUS304 스테인리스 스틸로 제작된 밀폐 챔버는 부식에 강하고 연속 고압 분사 조건에서 내구성을 보장합니다. |
0°, 30°, 60°, 90°에 위치한 4개의 정밀 스테인리스 스틸 노즐(Ø0.8 mm)로, 최대 80–100 bar, 80℃에서 워터 제트를 분사합니다. |
 |
 |
|
|
여과 기능을 갖춘 폐쇄 루프 설계로, 반복 가능한 IPX9K 테스트를 위해 안정적인 수압과 온도를 유지합니다. |

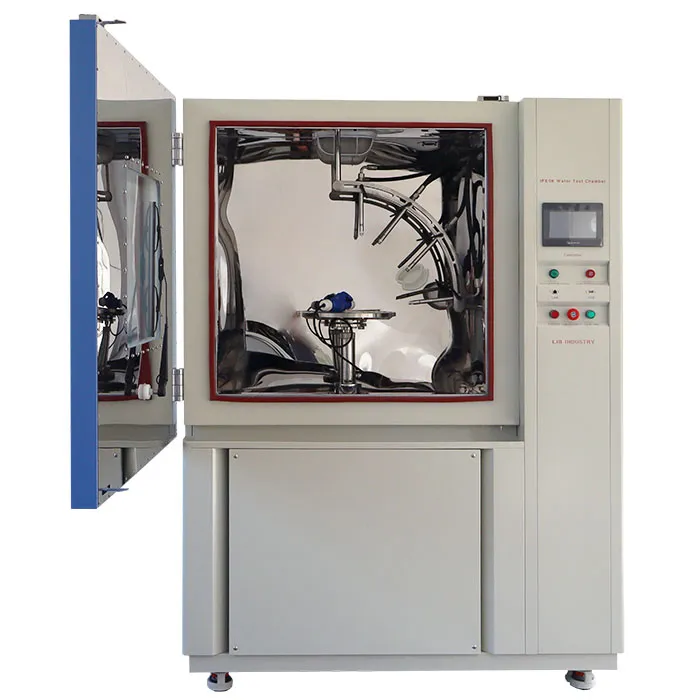

밀봉된 전기 인터페이스가 있는 헤비 듀티 회전 플랫폼으로, 회전 중 시험편의 안전한 전원 공급 테스트를 가능하게 합니다. |
테스트 전, 시험편은 턴테이블에 설계된 M6 나사 구멍을 사용하여 나사로 고정됩니다. IPX9K 테스트 장비가 시작되면 압력 게이지와 유량계로 수류를 제어하며, 턴테이블에 있는 방수 전원 커넥터가 시험편에 전원을 공급합니다.

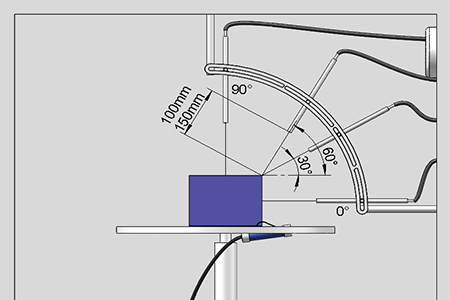

IPX9K 테스트 챔버 내에서 0°, 30°, 60°, 90°의 네 각도에서 각각 30초 동안 물이 분사됩니다. 그리고 고압(8000-10000 kPa), 고온(+88°C), 수류량 14-16 L/min으로 분사 테스트를 수행하여 제품의 물 침투 저항성을 테스트합니다.

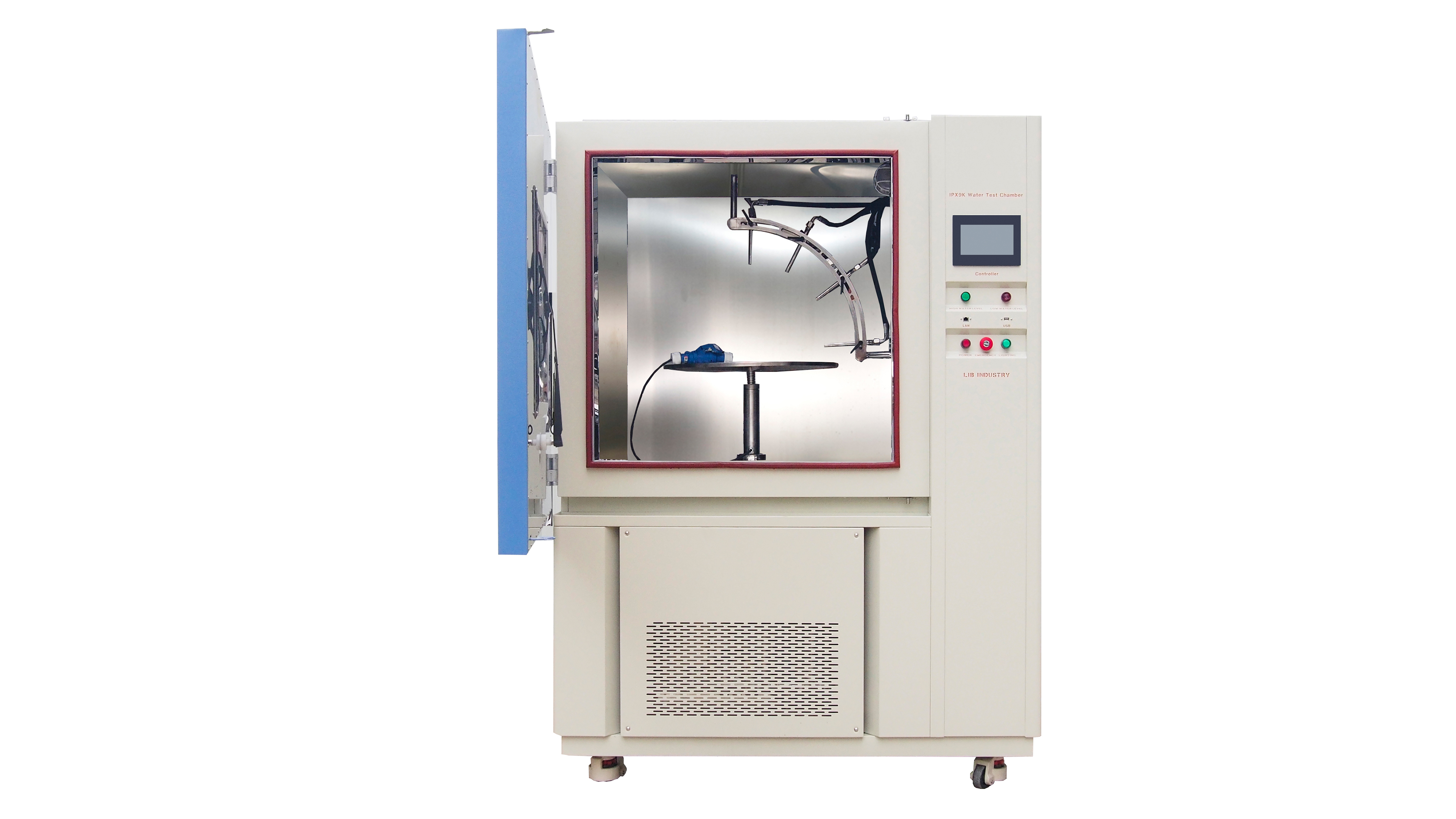

시험편의 크기와 수량에 따라 적절한 IPX9K 테스트 장비 크기를 선택하십시오. 1200L 내부 용적을 갖춘 모델 R9K-1200은 대부분의 시험편을 수용할 수 있으며, 동시에 모든 크기로 맞춤 제작이 가능합니다.
공인된 표준 테스트 수행 가능: 옵션인 IPX9K 스팀 챔버는 ISO 20653, IPX1K ~ IPX6K, IPX1 ~ X8, SAE J 575, JIS D 0203, GMW16001, MIL STD 810 등 추가 표준 및 보호 등급을 충족할 수 있습니다.
물 순환 시스템: IPX9K tesyer 내에 일련의 수관이 배치되어 물 순환 시스템을 형성하여 물 소비를 크게 줄입니다.
LIB Industry 엔지니어가 제품 크기, 테스트 표준, 실험실 레이아웃에 따라 가장 적합한 IPX9K 솔루션을 선택하거나 맞춤 제작하는 데 도움을 드릴 수 있습니다. 요구 사항을 남겨주시면 엔지니어가 1~3시간 내에 맞춤형 추천으로 답변해 드립니다.
