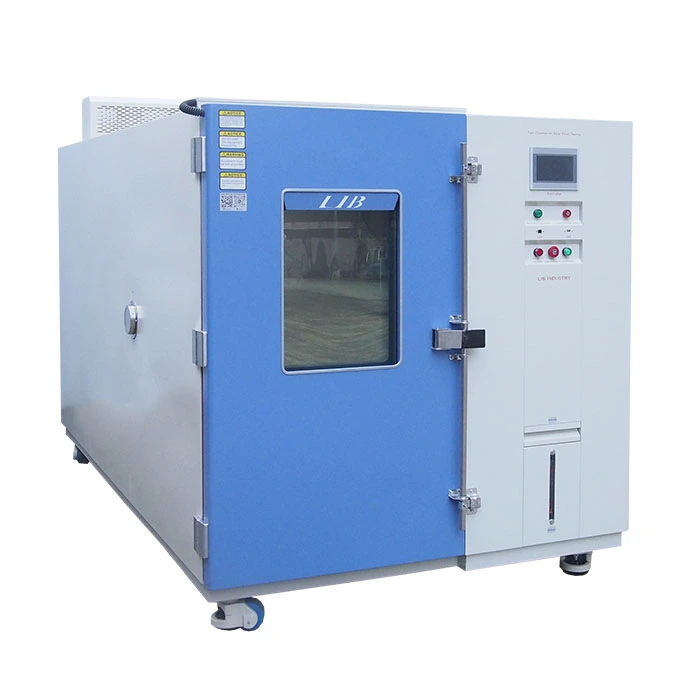

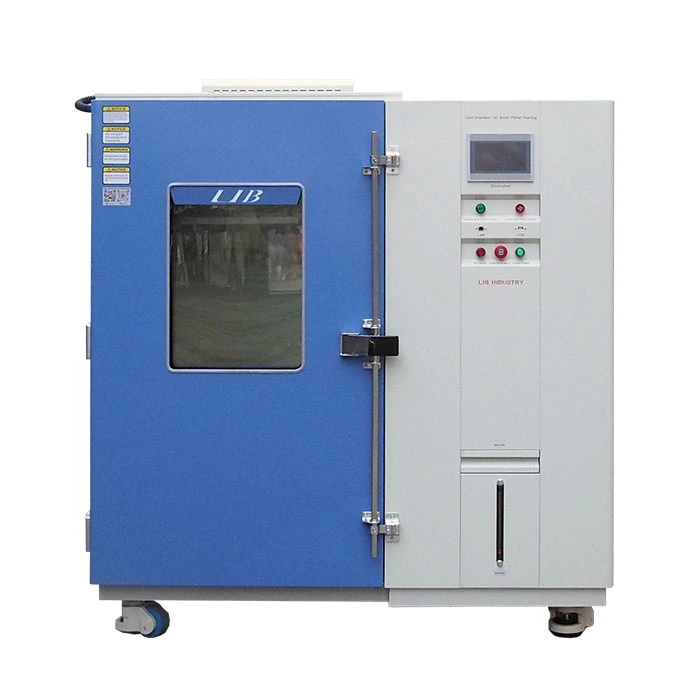

PV 테스트 챔버

Name: PV 테스트 챔버
Brand: Xi'an LIB Environmental Simulation Industry

PV 모듈 환경 테스트 챔버 | IEC & UL 표준 준수

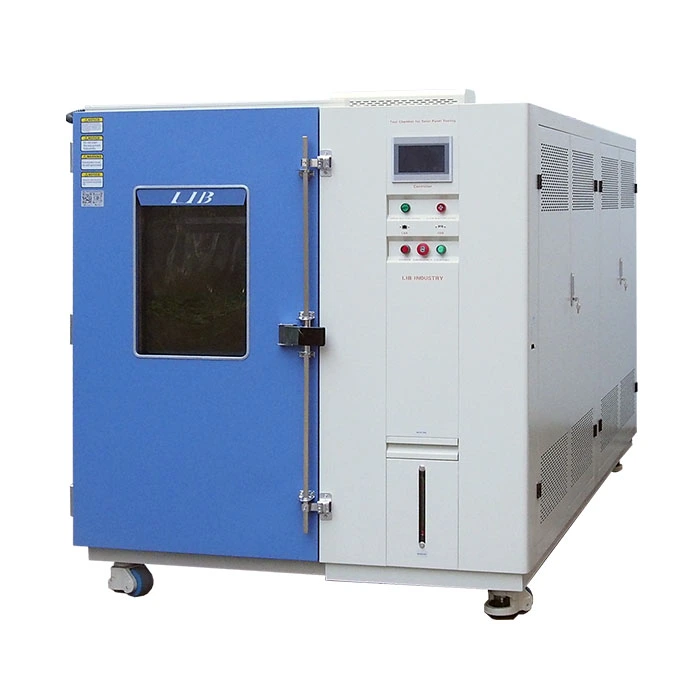

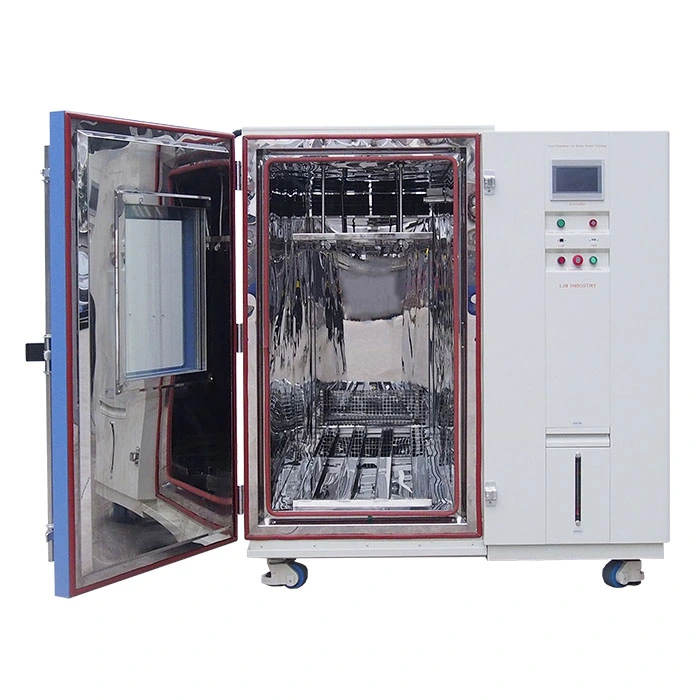

PV 테스트 챔버태양 전지 및 광전지 모듈을 포함한 태양 광 (PV) 제품의 환경 신뢰성 테스트를 위해 설계되었습니다. 가속 스트레스 조건에서 장기적인 성능, 내구성 및 안전성을 평가하기 위해 실제 기후 조건을 시뮬레이션합니다.

이 시스템은 온도를 정확하게 제어 할 수 있습니다.-60 ℃ + 100 ℃및 상대 습도RH를 98% 20%PV 제품 자격 및 연구를위한 포괄적 인 기후 시뮬레이션을 가능하게합니다. 고급 테스트 요구 사항을 충족시키기 위해 다음과 같은 선택적 기능광 조사 시스템 및 맞춤형 부식 테스트 환경더 복잡하고 극단적 인 실외 조건의 시뮬레이션을 허용하는 통합 될 수도 있습니다.

모델: DHPV-04,PV-04

표준: ,IEC 62804,IEC 61215,IEC 61646,IEC 62108,UL 1703,JIS C-8990,C-8991,C-8917,C-8938

태양 모듈 용 PV 테스트 챔버 | IEC 61215 댐프 열 테스트

PV 테스트 챔버의 특징 및 장점

1. 동시에 여러 PV 모듈의 가속 노화 테스트는 대량 생산의 품질 검사 요구를 충족시킬 수 있습니다. 테스트 효율성을 향상시키고 테스트 비용을 줄일뿐만 아니라 제품 품질의 일관성을 보장 할 수 있습니다.

2. 완벽한 안전 보호 시스템, 태양 광 모듈이 단락, 과열 및 기타 비정상적인 조건이 발생하면 테스트 룸 안전 보호 시스템이 제 시간에 경보를 울리고 적절한 보호 조치를 취합니다.

3. 맞춤형 PV 테스트 체계는 다른 테스트 요구 사항 및 표준에 따라 지원됩니다. 특정 유형의 태양 광 모듈에 대한 성능 테스트 또는 국제, 국가 또는 산업 표준에 따른 인증 테스트인지 여부.

4. 정적 테스트, 동적 테스트, 순환 테스트 등과 같은 다양한 테스트 모드를 지원합니다. 다른 테스트 모드는 다른 작동 상태에서 광전지 모듈의 성능을 시뮬레이션 할 수 있습니다.

PV 테스트 챔버의 사양

모델	PV-04
내부 차원 (mm)	13007001350
전반적인 차원 (mm)	190011001750
인테리어 볼륨	1220L
온도 범위	-60 ℃ ~ + 100 ℃
온도 변동	± 0.5 ℃
온도 편차	± 2.0 ℃
습도 범위	20% ~ 98% RH
습도 편차	± 2.5% RH
온도 변화율	1 ~ 3.4 ℃/분
패널 크기	1M * 2M
패널 용량	4 / 6 / 8 / 10 / 12 조각
컨트롤러	프로그래머블 컬러 LCD 터치 스크린 컨트롤러
	이더넷 연결, PC 링크, USB
습도	급수 시스템	자동적인 물 공급
	급수 시스템	정수 시스템
	가습기	외부 격리, 스테인레스 스틸 표면 증발 가습기
	제습	증발기
센서	온도 센서	PTR 백금 저항 PT100Ω/MV A-클래스, 정확도 0.001 ℃
	습도 센서	건조하고 젖은 전구 센서
빌드-물 탱크 (mm)	270300450
보기 창 크기 (mm)	330*370
공기 순환	원심 바람 팬
안전 장치	가습기 건조 연소 보호; 과열 보호; 과전류 보호; 냉매 고압 보호; 물 부족 보호; 지구 누설 보호

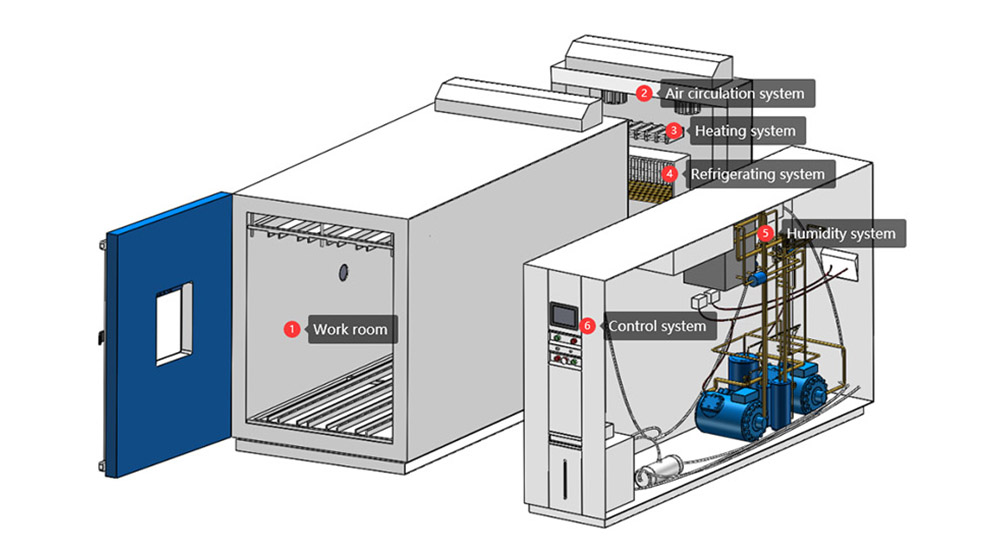

PV 테스트 챔버의 주요 시스템 설계 하이라이트

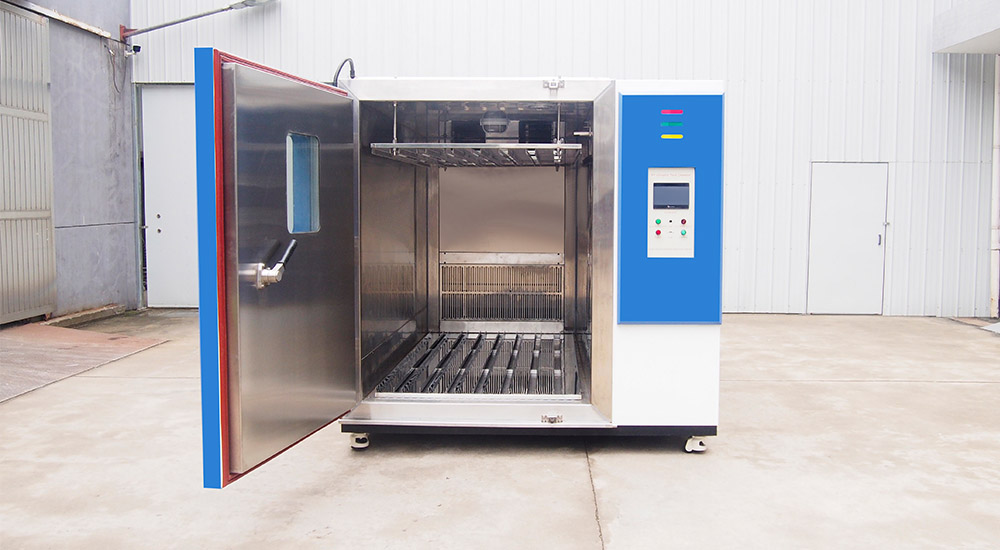

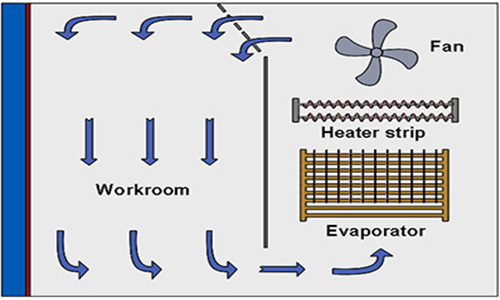

기류 시스템 및 SUS304 스테인레스 스틸 인테리어 테스트 공간은SUS304 스테인리스, 강한 내식성과 내구성을 제공합니다. A고출력 원심 팬 시스템전체 챔버에 걸쳐 안정된 온도와 습도를 유지하면서 균일 한 공기 흐름을 보장합니다.

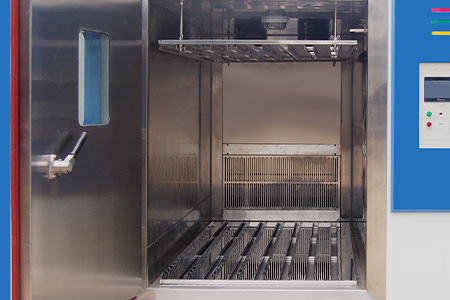

조정 가능한 PV 샘플 홀더 강화스테인레스 스틸 샘플 랙PV 모듈까지 지원1M × 2M. 그것은 허용합니다높이 조정 및 각도 위치보다 정확한 테스트를 위해 실제 설치 조건을 시뮬레이션합니다.

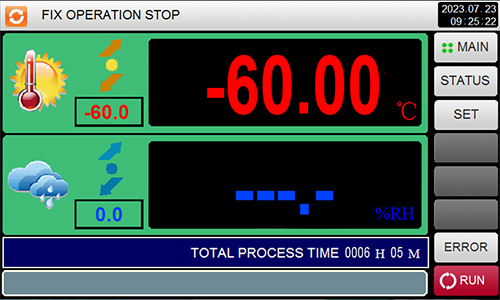

코어 제어 센터 (PLC 터치 스크린) 챔버는컬러 LCD 터치 스크린 PLC 컨트롤러온도 및 습도 곡선의 쉬운 작동 및 실시간 모니터링. 그것은 지원프로그래밍 된 테스트 사이클, 이더넷/PC 원격 제어 및 USB 데이터 내보내기효율적인 데이터 관리 및 추적 성을 보장합니다.

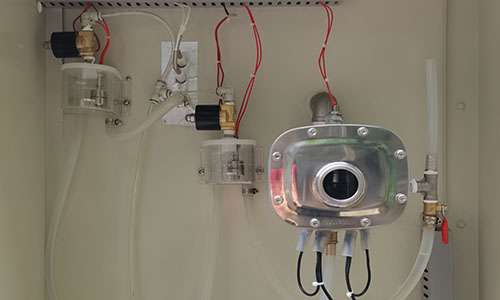

습도 시스템 및 물 정화 안외부 증발 가습기 자동 물 공급안정적인 습도 제어를 보장합니다. 이 시스템은 정수를 사용하여 오염을 방지하고 장기 IEC 습기 열 테스트를 지원합니다.
