100L ~ 1000L 환경 스트레스 챔버 사이즈 가이드

Jul 02 2026

Table of Content [Hide]

선택하는 것은환경 스트레스 챔버단순한 용량 선택이 아닙니다. 225L 챔버는 시료가 작고 공기 흐름이 원활하며 온도 및 습도 제어가 엄격한 시험인 경우 더 큰 챔버보다 더 신뢰성이 높을 수 있습니다. 1000L 챔버는 지그, 케이블, 전원이 공급되는 시료, 배치 로딩이 작업 공간을 많이 차지할 때 더 나은 선택이 됩니다.

환경 스트레스 챔버 크기가 중요한 이유

챔버 크기는 온도 균일도, 습도 안정성, 시험 처리량에 영향을 미칩니다. 챔버 내부의 빈 공간은 시험 시스템의 일부로, 조절된 공기가 시료 주변을 이동할 수 있게 하여 핫스팟, 한냉 영역, 표면 근처의 습윤 영역이 생기는 것을 방지합니다.

실용적인 규칙은 시료를 사용 가능한 작업 공간의 약 1/3 이하로 유지하는 것입니다. 이는 PCB 트레이, 배터리 모듈, 금속 부품, 전원 공급 장치, 장착된 시료에 모두 적용됩니다.

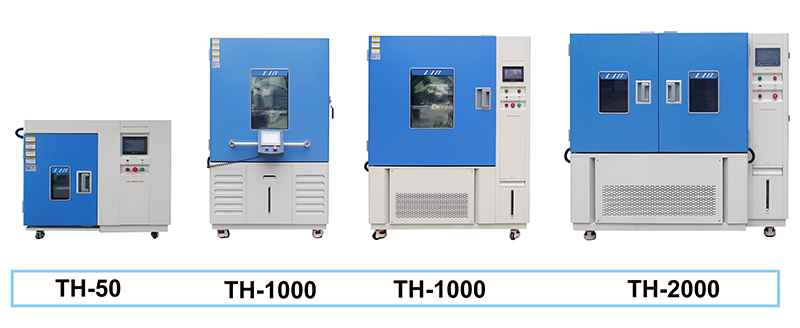

간편 비교: 100L, 225L, 500L, 800L, 1000L

챔버 용량	내부 공간, mm	최적 사용 용도	일반적인 예
100L	400 × 500 × 500	소형 부품 및 초기 R&D	센서, 커넥터, PCB 샘플
225L	500 × 600 × 750	중형 시료 및 유연한 연구실 작업	제어 모듈, 소형 어셈블리
500L	700 × 800 × 900	배치 시험 및 대형 어셈블리	PCB 트레이, 계기 하우징
800L	800 × 1000 × 1000	대형 지그 또는 높은 처리량	배터리 모듈, 서브어셈블리
1000L	1000 × 1000 × 1000	대형 제품 및 생산 검증	통신 장비, 대형 전자 시스템

최종 선택 시 지그 크기, 케이블 라우팅, 무게, 발열량, 시험 프로파일도 확인해야 합니다 — 아래 표에서 그 방법을 안내합니다.

1단계 — 챔버 용량이 아닌 시료 크기부터 시작

시료를 순수 제품 상태가 아닌 실제 시험 조건에서 측정하십시오. 브래킷, 트레이, 케이블, 열전대, 지지대, 선반, 안전 이격 거리를 모두 포함하십시오.

단일 시료의 경우 측면, 상부, 후면의 공기 흐름 여유를 확인하십시오. 배치 시험 시 밀집 적층을 피하십시오 — 서로 너무 가까이 배치된 10개의 작은 부품이 하나의 큰 시료보다 공기 흐름을 더 심각하게 차단할 수 있습니다.

2단계 — 시험 단계와 어플리케이션에 맞게 챔버 크기 선택

동일한 제품이라도 프로젝트 단계에 따라 다른 챔버 크기가 필요할 수 있습니다. R&D는 빠른 설정 변경이 필요합니다. 품질 관리는 반복 가능한 배치가 필요합니다. 생산 스크리닝은 실행당 처리량을 가장 중요시합니다. 각 크기에 따른 차이는 다음과 같습니다:

100L — 소형 부품 및 초기 R&D. 센서, 커넥터, PCB 쿠폰, 고무 샘플, 코팅, 접착제, 소형 전자 서브컴포넌트에 적합 — 시험이 자주 바뀌고 로딩이 빨라야 할 때 유용합니다. 지그가 챔버 대부분을 채우면 적합하지 않게 됩니다. 케이블, 브래킷, 지지대가 공기 경로를 막으면 225L로 이동하십시오.

225L — 유연한 중간 지점. 소형 챔버보다 높이와 깊이가 크면서도 바닥 공간을 적게 차지합니다. 전자 어셈블리, PCB 트레이, 신호 배선이 있는 전원 공급 장치에 일반적인 선택지로, 특히 1주일 내에 습열(예: 40°C / 93% RH)과 저온 점검을 번갈아 수행하는 혼합 R&D 프로그램에 적합합니다.

500L 및 800L — 배치 시험 및 대형 어셈블리. 500L은 반복 가능한 배치 시험, 수입 검사, 재료 비교, 신뢰성 스크리닝의 표준 선택지입니다. 지그가 더 커지거나 품목이 높은 경우 — 배터리 모듈, 계기판, 케이블이 많은 셋업 — 800L로 올려 추가 공간을 확보하면 안정적인 공기 흐름과 안전한 접근을 얻을 수 있으며, 단순히 들어맞는 정도를 넘어섭니다.

1000L — 대형 제품 및 고처리량 검증. 소형 챔버로는 너무 많은 사이클을 필요로 할 대형 제품이나 반복 검증 실행에 적합합니다. 배선, 열 제거, 센서 배치 모두 공간이 필요한 전원 공급 장비에도 적합한 규모입니다. 실제 질문은 단순히 "들어가는가"가 아니라 "안정적인 공기 흐름과 안전한 접근이 가능하도록 들어가는가"입니다.

애플리케이션별 빠른 참조: 부품 R&D → 100L 또는 225L. 전원 동작과 배선을 위한 공간이 필요한 전자 어셈블리 → 225L 또는 500L. 자동차 전장, 배터리 모듈, 통신 장비, 대형 하우징 → 500L, 800L, 또는 1000L. 고빈도 생산 스크리닝 → 반복되는 긴 프로파일의 대기 시간을 줄이기 위해 크기 상향.

용량만으로 선택하지 말기: 확인해야 할 7가지 요소

용량은 결정의 일부일 뿐입니다. 구매 전에 시험 프로파일과 챔버의 실제 성능 데이터를 각 항목과 대조하십시오.

내부 치수. 최대 시료 배치 방향을 기준으로 너비, 깊이, 높이를 확인하되, 지그와 케이블 굽힘 반경을 포함하십시오.

사용 가능한 작업 공간. 실제 사용 가능한 공간은 전체 내부 용량보다 작습니다. 시료가 팬 출구, 리턴 공기 경로, 습도 센서, 배수 영역, 선반의 공기 흐름을 절대로 막아서는 안 됩니다.

온도 범위. LIB 챔버는 -20°C~+150°C, -40°C~+150°C, -70°C~+150°C 옵션을 제공합니다. 실제 시험 온도보다 낮은 쪽에 여유를 두고 저온 범위를 선택하십시오.

습도 범위. 20%~98% RH 범위는 대부분의 저장, 운송, 습열 시험을 포괄합니다 — 그러나 공시된 범위뿐만 아니라 실제 온도 지점에서의 습도 성능을 확인하십시오.

가열 및 냉각 성능. 램프 속도는 열 사이클 및 도어 열림 회복에 중요합니다. LIB 챔버는 가열 3°C/min, 냉각 1°C/min으로 작동하며, 이는 대부분의 기후 시험 프로파일에 적합합니다.

열 부하 및 전원 공급 시료 시험. 전원이 공급된 시료는 열을 방출합니다. LIB 챔버는 1000W 열 부하 정격을 지원하며, 이는 전자 장치, 배터리 작업, 라이브 기능 시험에 중요합니다.

챔버 뒤에 있는 서비스 및 지원. 챔버는 일회성 구매가 아닌 장기적인 연구실 자산입니다. 설치 안내, 교정, 그리고 공급업체가 유지보수나 수리를 얼마나 빨리 처리할 수 있는지가 수주에 걸친 신뢰성 프로그램의 가동 시간에 직접적인 영향을 미칩니다 — 판매 이후가 아니라 사양서와 함께 비교 검토할 가치가 있습니다.

시험 표준과 챔버 크기: 확인해야 할 매개변수

표준은 시료 주변에 유지되어야 할 조건을 정의합니다. 시료가 밀집되면 디스플레이는 설정점에 도달하더라도 제품 표면은 전혀 다른 조건을 경험할 수 있습니다.

표준	챔버 관련 주요 매개변수
IEC 60068-2-78 습열 정상 상태	일반적인 가혹도로 30°C ± 2°C에서 85% 또는 93% RH, 40°C ± 2°C에서 85% 또는 93% RH가 있습니다. 지속 시간은 12시간에서 56일까지 가능합니다. 가습수의 전도도는 일반적으로 ≤20 µS/cm로 제한됩니다.
IEC 60068-2-30 습열 사이클	24시간 사이클 사용: 12시간의 고온 다습 기간 후 약 3시간 동안 55°C로 가열하며 RH는 95% 이상을 유지한 후, 사이클의 저온 부분으로 돌아갑니다.
IEC 60068-2-14 온도 변화	시험 Na는 빠른 공기 대 공기 전송을 사용하며, 보통 1분 미만입니다. 시험 Nb는 제어된 온도 변화율을 사용하므로 램프 속도와 균일도가 시험 계획서와 일치해야 합니다.

챔버 크기 선택 시 흔한 실수

가장 흔한 실수는 제품만 겨우 들어가는 챔버를 선택하여 공기 흐름, 선반, 배선, 센서, 향후 시료를 위한 공간을 남겨두지 않는 것입니다. 그 밖의 실수로는:

· 총 챔버 용량을 사용 가능한 공간으로 간주하는 것

· 전원 시험 중 시료의 발열량을 무시하는 것

· 여유 없이 저온 범위를 선택하는 것

· 배치 시험에서 시료를 서로 너무 가깝게 밀집시키는 것

· 로딩 높이, 배수, 급수, 연구실 전원을 잊는 것

· 모든 시험 프로파일에 하나의 챔버 크기를 사용하는 것

더 큰 챔버가 항상 더 나은 것은 아닙니다. 최선의 선택은 충분한 작업 공간, 공기 흐름, 성능 여유를 제공하면서도 가장 작은 챔버입니다.

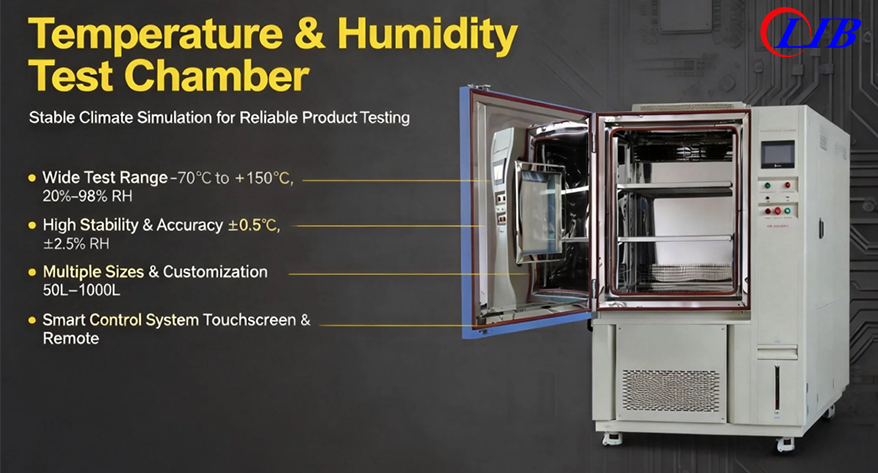

LIB 환경 스트레스 챔버: 사양과 지원이 한곳에

LIB 환경 스트레스 챔버는 전자, 자동차, 항공우주, 재료, 배터리 기술 및 관련 분야 전반에 걸쳐 온도, 습도, 신뢰성 시험에 사용됩니다. 100L~1000L 범위는 연구실이 소규모 R&D 작업에서 대규모 검증 작업으로 나아가는 경로를 제공하며, 아래의 서비스 구조가 이를 뒷받침합니다.

주요 매개변수	LIB 환경 스트레스 챔버 성능
용량 옵션	100L, 225L, 500L, 800L, 1000L
온도 범위 옵션	-20°C~+150°C, -40°C~+150°C, -70°C~+150°C
습도 범위	20%~98% RH
온도 변동	±0.5°C
온도 편차	±2.0°C
습도 편차	±2.5% RH
가열 / 냉각 속도	가열 3°C/min, 냉각 1°C/min
열 부하	1000W
제어 시스템	이더넷 연결 기능의 프로그래머블 컬러 LCD 터치스크린
급수 시스템	수질 정화 기능이 있는 자동 급수

균일한 공기 순환은 선반 간 편차를 줄입니다. 관찰창, 내부 조명, 프로그래머블 제어, 케이블 포트, 안정적인 습도 발생은 장시간 시험을 더 쉽게 수행하고 기록할 수 있게 합니다. 비표준 시료는 맞춤형 챔버 솔루션을 통해 대응할 수 있습니다.

제조사 및 서비스 배경: 시안 LIB 환경 시뮬레이션 산업은 2009년부터 환경 시험 챔버를 제조·공급해 왔으며, 전 세계 고객을 대상으로 설계, 생산, 판매, 서비스를 아우르고 있습니다. 제품군은 온도·기후 챔버, 부식 챔버, 방진·방수 챔버, 내후성 챔버, 특수 환경 시뮬레이션 시스템에 걸쳐 있습니다. 서비스 구조는 기술 협의 및 챔버 설계에서 생산, 검사, 교정, 해외 배송, 설치 지도, 교육, 지속적인 유지보수 및 수리까지 이어지며, 36개월 보증과 평생 사후 관리 서비스가 제공됩니다. 이는 가동 중단 비용이 큰 장기 신뢰성 프로그램을 운영하는 연구실에 중요한 요소입니다.

결론

올바른 환경 스트레스 챔버 크기는 시료, 지그, 공기 흐름 경로, 시험 표준, 연구실 워크플로우를 동시에 맞출 수 있는 크기입니다. 소형 부품에는 100L 또는 225L이면 충분할 수 있습니다. 배치 시험 및 전원 공급 어셈블리에는 500L 또는 800L이 더 나은 작업 여유를 제공하는 경우가 많습니다. 대형 제품이나 고처리량 검증에는 일반적으로 1000L이 더 안전합니다.

최종 결정은 내부 치수, 사용 가능한 작업 공간, 온도 범위, 습도 범위, 램프 속도, 열 부하, 서비스 지원을 함께 비교해야 합니다. 이러한 점들이 명확해지면, 챔버 선택은 용량에 기반한 추측이 아닌 실용적인 엔지니어링 결정이 됩니다.
