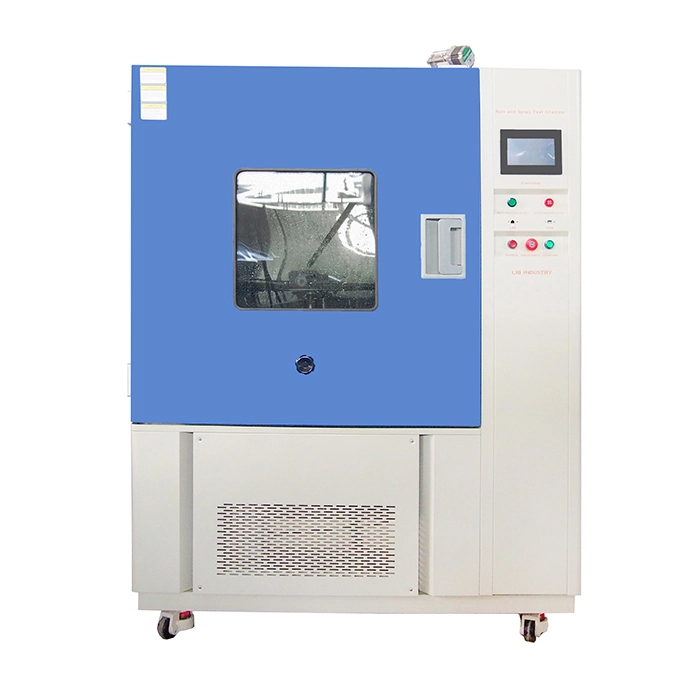

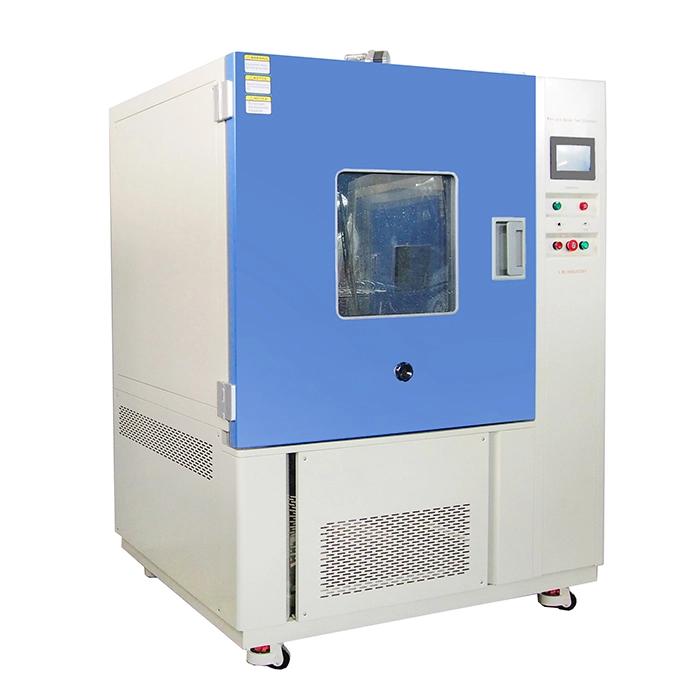

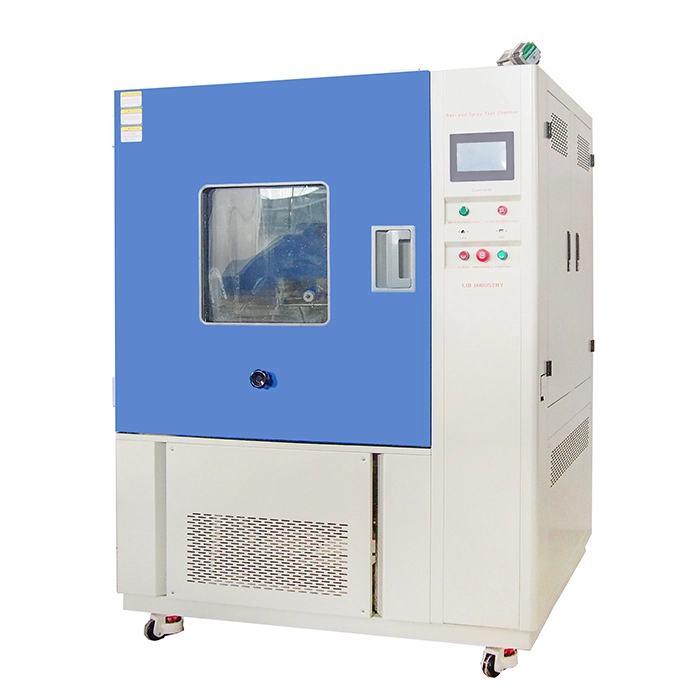

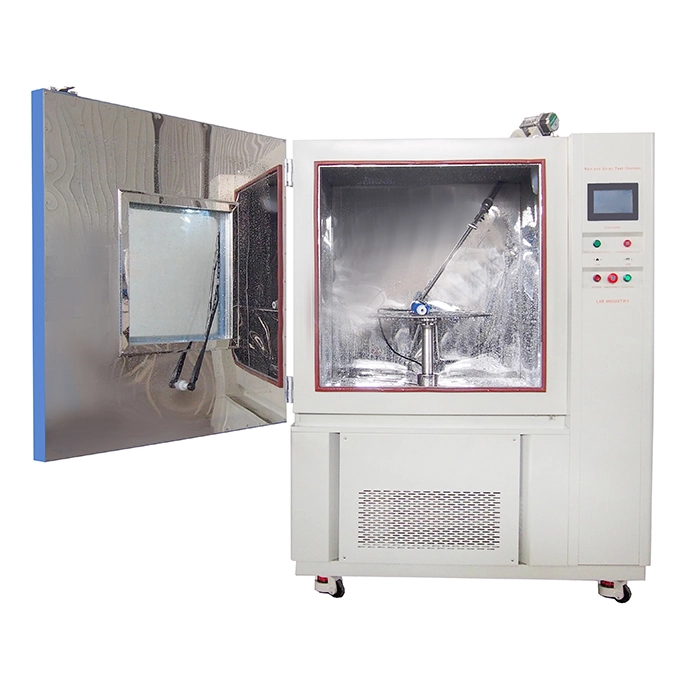

IndonesiaJIS D0203 강우 시험 챔버는 JIS D0203 표준에 따라 제작되었습니다. 주로 모의 자연 강우 환경에서 자동차 부품의 방수 성능을 테스트하는 데 사용됩니다. JIS D0203 강우 시험 챔버는 R1, R2 강우 시험(2개의 강우 노즐, 구멍 직경 Φ1.2mm) 및 S1, S2 분무 시험(40개의 분무 노즐, 구멍 직경 Φ0.5mm)을 수행할 수 있습니다.
모델: R-1000JIS
표준: JIS D 0203
JIS D0203 강우 시험 챔버는 JIS D0203 표준에 따라 제작되었습니다. 주로 모의 자연 강우 환경에서 자동차 부품의 방수 성능을 테스트하는 데 사용됩니다. JIS D0203 강우 시험 챔버는 R1, R2 강우 시험(2개의 강우 노즐, 구멍 직경 Φ1.2mm) 및 S1, S2 분무 시험(40개의 분무 노즐, 구멍 직경 Φ0.5mm)을 수행할 수 있습니다.
모델: R-1000JIS
표준: JIS D 0203
1. LIB Industry의 JIS D0203 강우 시험 챔버는 R1, R2, S1, S2 등 JIS D0203 표준에 명시된 다양한 강우 시험 방법을 완벽하게 지원합니다.
2. 물 주입 각도, 압력, 유량 등 주요 매개변수를 정밀하게 제어하여 다양한 강도와 각도의 강우를 시뮬레이션하고 정확한 결과를 얻을 수 있습니다.
| R1 테스트 | R2 테스트 | S1 테스트 | S2 테스트 | |
|---|---|---|---|---|
| 물 분사 압력 | 0.3kgf/cm² (약 4.3psi) | 0.1kgf/cm² (약 1.4psi) | 1kgf/cm² (약 14.2psi) | 3kgf/cm² (약 42.7psi) |
| 유량 | 0.8갤런/분 (약 3.2리터/분) | 0.5갤런/분 (약 1.9리터/분) | 6.5갤런/분 (약 24.5리터/분) | 10.3갤런/분 (약 39.2리터/분) |
| 테스트 지속 시간 | 10분 | 10분 | 30분 | 60분 |
| 노즐 개수 | 2개 | 2개 | 40개 | 40개 |
3. 자동 유입 필터 시스템은 0.03mm 크기의 미세 입자까지 걸러내어 원활한 분사 시스템 작동을 보장합니다. 동시에, 우천 시험 챔버 내의 물 순환 시스템을 테스트하여 물 소비량을 줄입니다.
4. SUS304 스테인리스강을 사용하여 내식성과 강도가 뛰어나며, 분사되는 물의 충격과 부식에 장기간 견딜 수 있습니다.
| 모델 | R-1000JIS |
| 내부 치수 (mm) (깊이너비높이) | 1000×1000×1000 |
| 전체 치수 (mm) (깊이너비높이) | 1100×1460×1900 |
| 내부 부피 (L) | 1000 |
| 시편과 노즐 간 거리 | 약 400mm |
| 비가 노즐 | 2개 구멍 |
| 비가 노즐 구멍 직경 | φ0.5mm |
| R1 물 유량 | 1.9L/min |
| R2 물 유량 | 3.1L/min |
| 분사 노즐 | 40개 구멍 |
| 분사 노즐 구멍 직경 | φ1.2mm |
| S1 물 유량 | 24.5L/min |
| S2 물 유량 | 39.2L/min |
| 노즐 위치 물 압력 | 0.03 ~ 0.30MPa |
| 턴테이블 회전 속도 | 17회/분 |
| 물 압력 제어 장치 | 유량계 |

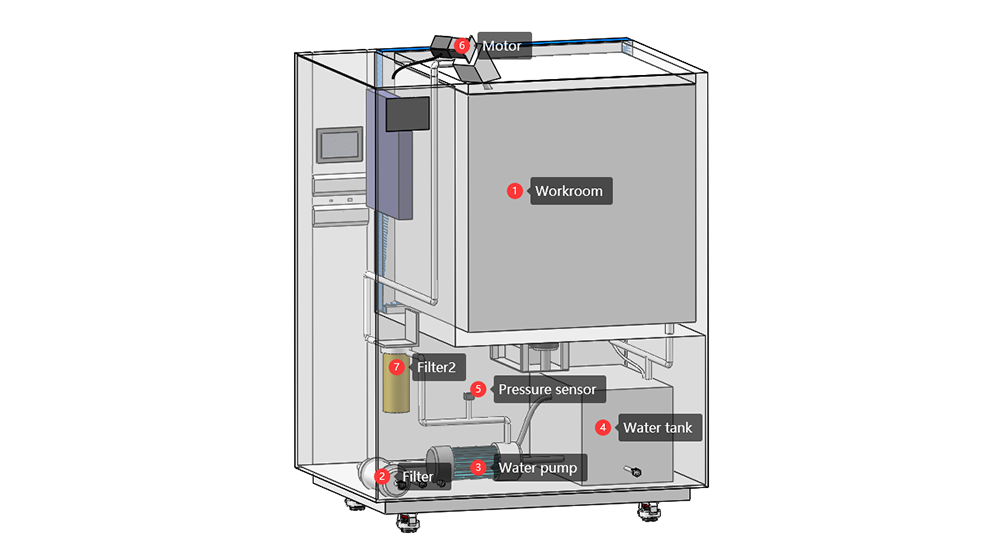

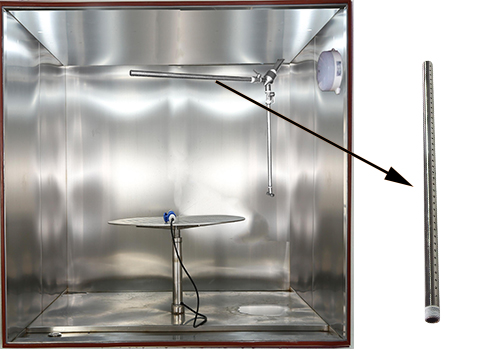

①작업실 |
|  |

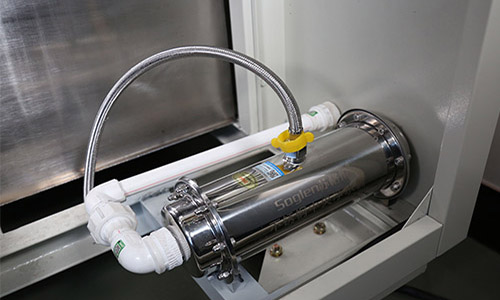

②필터 | 자동 흡입 여과 시스템은 0.03mm 크기의 불순물까지 걸러내어 분사 균일성과 안정성을 보장합니다. |  |

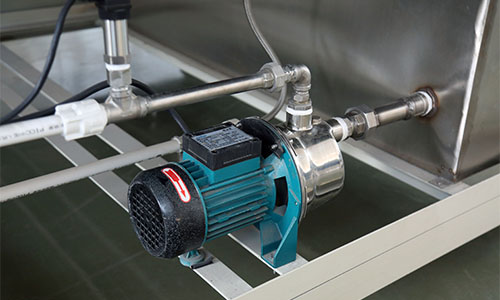

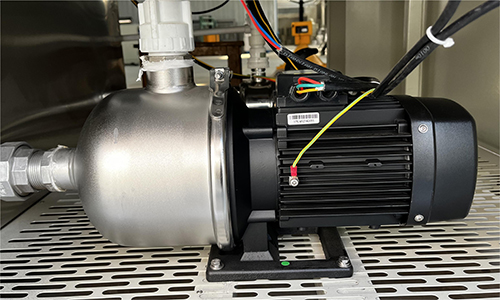

③워터 펌프 | 워터 펌프는 레인 테스트 챔버의 물 순환 시스템의 동력원으로, 물탱크의 물을 노즐로 이송하여 비 효과를 생성하는 역할을 합니다. |  |

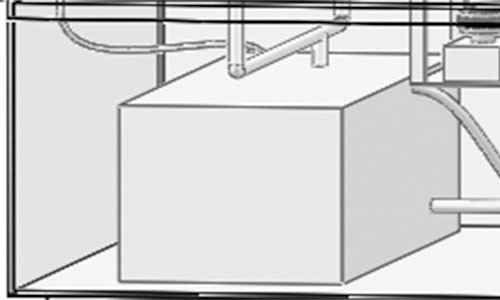

④물탱크 | 전체 레인 테스트에 필요한 물을 공급합니다. 물탱크에는 수위 조절용 플로트 볼 밸브가 장착되어 있어 물의 유입 및 유출을 자동으로 제어할 수 있습니다. |  |

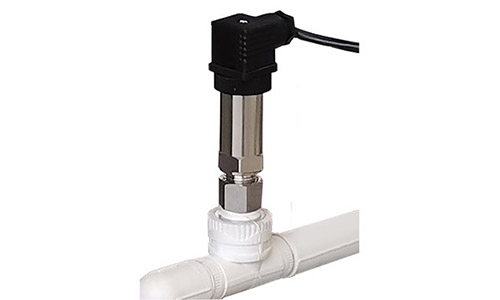

⑤압력 센서 | 물 분사 압력을 측정합니다. |  |
⑥모터 | 턴테이블과 진자형 파이프를 구동합니다. |  |
