IP68 테스터는 무엇입니까?

Jul 24 2024

Table of Content [Hide]

많은 고급 휴대 전화 광고는 다음과 같습니다: 휴대 전화 방수 성능이 8 에 도달했습니다. 또는 직접 휴대 전화의 보호 능력을 설명 IP68. 여기에 8 방수, 그리고 IP68 방수의 의미는 무엇입니까? 소비자는 광고의 영향을 받고 일반적으로 IP68 방수는 고급 휴대 전화의 독특한 기능 디자인이라고 생각합니다. 사실, 이것은 IP68 테스트의 목적과 중요성을 완전히 오해합니다!

모든 종류의 산업 제품, 특히 전기 기계 및 전자 제품, 쉘의 보호 능력은 제품이 사용 중에 사용자에게 해를 끼치 지 않도록 일정 수준에 도달해야합니다. 예를 들어, 방진 레벨 4 (IP4X) 는 1mm 보다 큰 고체가 들어가는 것을 방지하는 것입니다. 제품에 대한 1mm 보다 작은 고체는 제품 기능을 손상시키지 않고 제품 하우징을 통해 제품 내부로 들어갈 수 있습니다. 방수 레벨 4 (IPX4) 는 물의 각도가 제품에 영향을 미치지 않는다는 것입니다.

보호 테스트의 IP는 특허를 참조하지 않으며 네트워크 IP를 참조하지 않으며 먼지와 물의 정의에서 IP라는 단어는 국제 보호의 약어를 나타냅니다. 다음 두 숫자는 IEC 60529 표준에 의해 공식화 된 보호 수준입니다.

이 두 숫자는 각각 "고체" 및 "액체" 의 보호 용량을 나타냅니다. IP 다음 두 자리 숫자, 첫 번째 숫자는 고체 상태 보호 수준, 즉 우리가받는 먼지 수준, 등급 분할 범위는 0-6 입니다. 두 번째 숫자는 액체 보호 수준입니다. 즉, 우리는 종종 방수 레벨 테스트를 말합니다. 등급 분할 범위는 0-8 입니다. 일반적으로 IP68 테스트는 단일 방수 성능 테스트가 아닌 보호 성능 테스트입니다. 제품 셸의 보호 성능을 테스트하려면 테스트 내용을 결정하기 전에 제품의 적용 환경과 범위를 완전히 고려해야합니다. IP 방진 테스트 및 IP 방수 테스트는 다른 항목이며 테스트 방법, 테스트 장비 및 결정 문 (등급) 은 완전히 다릅니다.

레벨	설명
IP0X	보호 없음
IP1X	직경 50mm 보다 큰 이물질의 침입을 방지/차단
IP2X	직경 12.5 mm보다 큰 이물질을 방지/차단
IP3X	직경 2.5 mm보다 큰 이물질의 침입 방지/차단
IP4X	직경 1mm 보다 큰 이물질의 침입 방지/차단
IP5X	먼지 침입을 방지/차단 (유해한 퇴적물을 생성하지 않음)
IP6X	완전히 밀봉 방지/차단 먼지 장치

레벨	설명	방수 보호 수준
IPX0	방수 없음	방수 능력 및 보호 없음.
IPX1	물방울 방지 유형 (I)	정상적인 작동 [고정 상태] 물방울이 들어가는 것을 방지하고 10 분 동안 분당 3 ~ 5 mm 의 방수 보호를 제공 할 수 있습니다.
IPX2	드립 증거 유형 (II)	IPX1 과 동일한 물 보호를 제공하지만 15 도까지 4 점 방수 테스트를 통과합니다.
IPX3	방비 유형	물이 들어가는 것을 방지하고, 분당 10 리터의 유속, 80 ~ 100KN/m2 의 유압을 제공하며, 5 분 동안 60 도의 내부 스플래싱으로 방수 보호 기능을 제공합니다.
IPX4	안티 스플래시 유형	IPX3 의 방수 보호 능력과 동등한 물이 들어가는 것을 방지하지만 다양한 각도로 방수 스플래시 테스트를 통과합니다.
IPX5	안티 제트 타입	3 미터 떨어진 곳에서 6.3 cm 개구부를 가진 노즐을 제공하고 분당 12.5 리터 및 30 kN /m2 에 해당하는 수압을 발사합니다. 3 분 동안 저압 스프레이 건의 물 칼럼에 저항 할 수 있습니다.
IPX6	웨이브 증거유형	3 미터의 거리에서 12.5cm 개구부를 가진 노즐을 제공하고 분당 100 리터 및 100 kN /m2 에 해당하는 수압을 발사합니다. 3 분 동안 고압 스프레이 건의 물 칼럼에 저항 할 수 있습니다.
IPX7	침입 방지	30 분 동안 수중 1 미터까지 물 보호를 제공합니다.
IPX8	수중 모델	30 분 동안 수중 1.5 미터까지 물 보호를 제공합니다.

단순히 IP68 은 보호 수준이지만 IP 61 ~ 68 과 IPX8, IPX7, IPX6, IPX5 등의 단계를 다루는 것은 아닙니다. 각 디지털 레벨은 [별도의 인증] 및 [별도의 테스트] 이며 각 테스트 프로젝트는 다릅니다.

위의 IP68 보호 등급의 도입을 통해 IP68 테스터의 기능도 통합 될 수 있다고 생각합니다. IP68 테스터는 실제로 IP6X방진 테스터와 IPX8 방수 테스터로 구성됩니다.

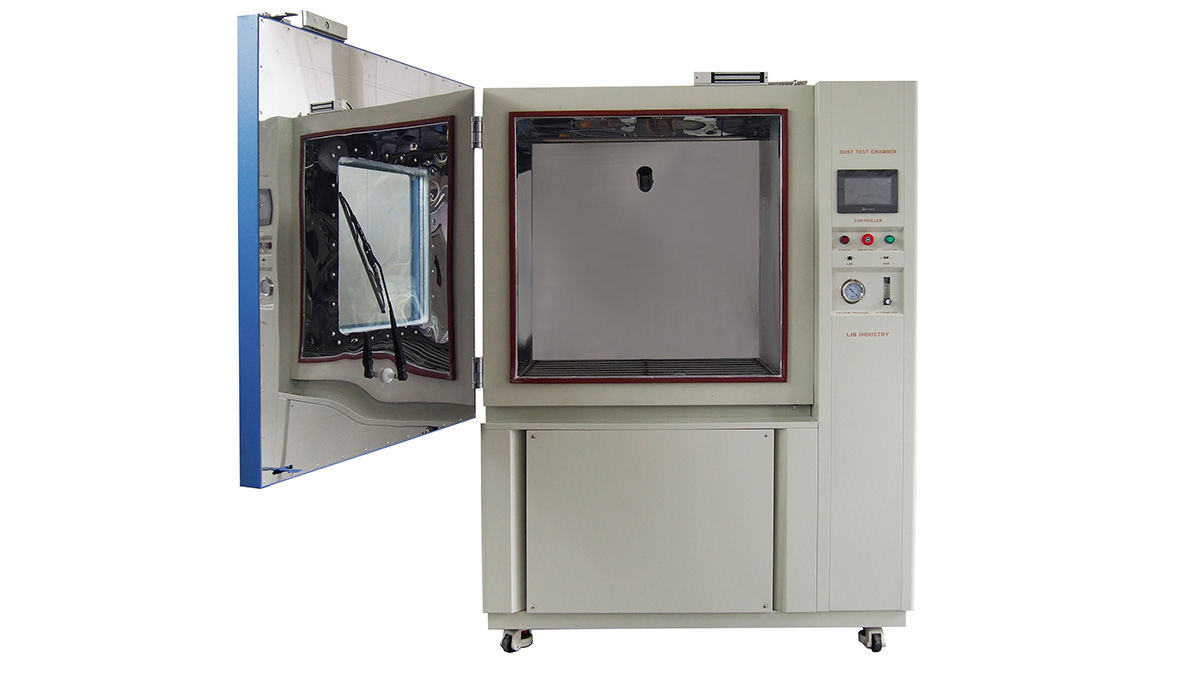

IP6Xtester의 작동 원리:

IP6Xtester는 먼지로 가득 찬 가혹한 환경을 시뮬레이션합니다. IP6Xtester 는 많은 수의 먼지 입자를 운반하는 특정 강도의 공기 흐름을 생성하며 먼지 밀도 범위는 2kg ~ 4kg/m³입니다. 먼지 입자 직경은 50μm 이며, 활석 분말은 일반적으로 먼지 환경을 시뮬레이션하는 데 사용됩니다.

테스트 샘플은 IP68 테스터에 배치되고 IP68 테스터에는 전원 장치가 장착되어 있으며 정상 작동 상태이거나 테스트 요구 사항에 따라 설정되도록합니다. 시험 도중, 연속적인 기류 및 먼지는 갭, 인터페이스 및 구멍을 포함하여 샘플의 다양한 표면에 영향을 미칠 수 있다.

지정된 테스트 시간 후에 샘플 내부에 먼지가 있는지 확인하십시오. 먼지가 들어 가지 않거나 먼지가 들어가는 양이 허용 범위 내에 있으면 샘플은 IP6Xdust 등급 테스트를 통과 한 것으로 간주됩니다.

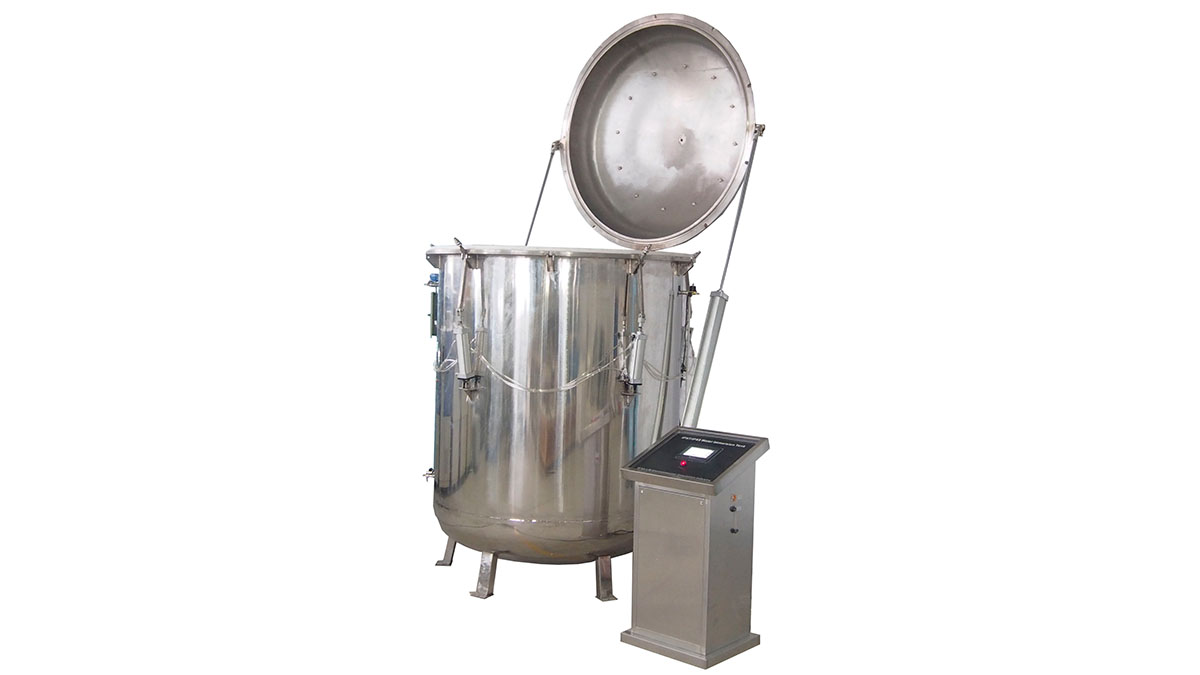

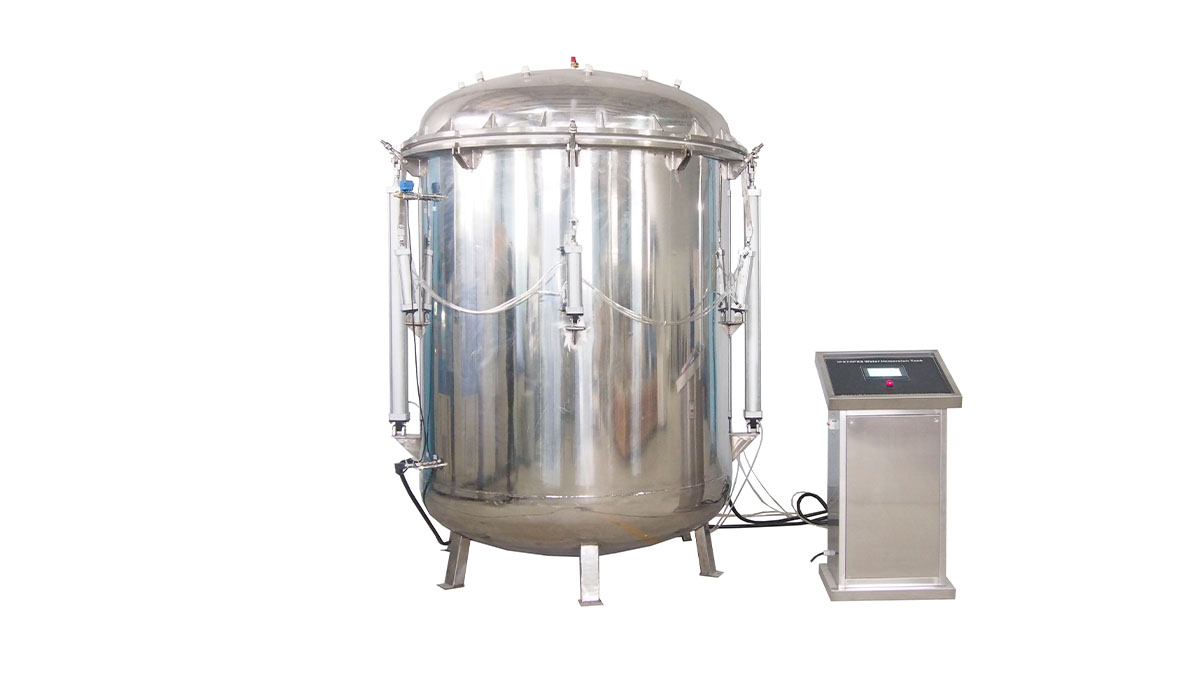

IP8X 테스터의 작동 원리:

IP8X 테스터는 주로 심해 환경에서 제품의 내수성을 테스트하는 데 사용됩니다.

작업 할 때 IP68 테스터의 물은 가압 장치에 의해 가압되어 지정된 수압 값을 얻습니다. 이 압력 값은 일반적으로 특정 수심 조건에 해당합니다. 시험되는 샘플을 물에 완전히 잠기고 지정된 시간 동안 보관합니다. 테스트 중에 샘플 표면에 누수가 있는지 여부를 관찰하거나 습도를 감지하여 누수를 모니터링합니다. 전기 성능 및 샘플 내부의 다른 매개 변수는 물이 들어 있는지 여부를 결정합니다.
