캐나다 북부의 추운 1 월 아침에 자동차의 전자 제어 장치 (ECU) 를 상상해보십시오. 새벽에, 그것은-40 cours ° C에 직면. 몇 시간 후 엔진이 작동 한 후 내부 온도가 80 ° C 이상으로 급등 할 수 있습니다. 엔지니어는 ECU가 생존하는지 확인하기 위해 몇 년을 기다릴 수 없습니다.열 충격 챔버제품이 현장에 도달하기 전에 취약점을 밝히기 위해 신속하고 극단적 인 온도 변화를 시뮬레이션합니다.

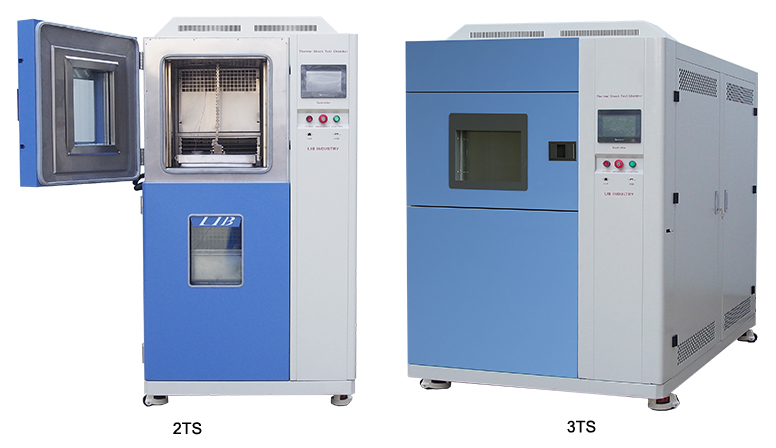

양상 | 듀얼 존 (2TS 시리즈) | 3 구역 (3TS 시리즈) |

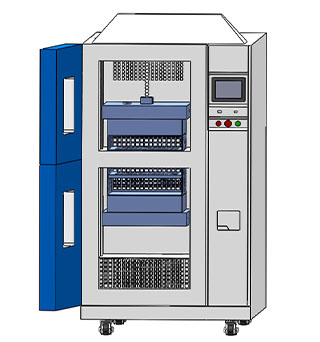

챔버 레이아웃 | 수직으로 쌓인 두 개의 독립적 인 챔버 (핫 & 콜드) | 고정 된 샘플 영역이있는 3 개의 챔버 (핫, 주변, 콜드) |
샘플 전송 | 움직일 수있는 바스켓은 ≤ 3 s 의 구역 사이에서 샘플을 왕복합니다. | 기류 전환은 뜨거운/차가운 공기를 ≤ 15 s 의 고정 샘플로 리디렉션합니다. |
전환 스타일 | 갑작스럽고 극단적 인 온도 변화를 만듭니다. | 점진적 전환을위한 중간 주변 단계 제공 |
기계적 스트레스 | 바구니 운동은 샘플에 약간의 기계적 스트레스를 추가 할 수 있습니다 | 운동 없음-깨지기 쉬운 또는 정밀 어셈블리에 이상적입니다. |
공간 효율성 | 소형 실험실을위한 공간 절약 | 더 큰 발자국이지만 섬세한 테스트를 지원합니다. |
|  |
기능 | 듀얼 존 (2TS 시리즈) | 3 구역 (3TS 시리즈) |
구조 | 이동 가능한 테스트 바구니가있는 핫 & 콜드 존 (transfer ≤ 3 s) | 뜨거운, 주변, 고정 된 샘플이있는 차가운 지역, 공기 전환 |
볼륨 및 부하 | 22 L-505 L, 20-60 kg | 100 L-500 L , 10-35 cours kg |
온도 범위 | 뜨거운: 최대 220 ° C, 감기:-75 ° C | 뜨거운: 최대 220 ° C, 감기:-75 ° C |
정확도 | ± 0.5 °C | |
통제 & 안전 | PLC 터치스크린, 이더넷, 과열/과전류/누설 보호 | 동일 플러스 다단계 프로그램 및 원격 모니터링 |
권장 응용 프로그램 | 고주파 빠른 테스트: PCB, 반도체, 센서, ECU 모듈 | 크거나 민감한 어셈블리: 항공 우주 항공 전자 공학, 군사 장치, 정밀 기기 |
커스터마이즈 | 부피, 온도 범위, 액체-액체 또는 공기-액체 전달 | 볼륨, 무게, 안전 기능, 특수 프로세스 |
해석:
듀얼 존 챔버는 작은 구성 요소에 대한 빠른 사이클링에 탁월하여 미세 균열 또는 땜납 피로를 나타냅니다.
샘플 안정성이 중요한 민감한 또는 대형 어셈블리에 이상적인 제어되고 점진적인 전환을 제공합니다.
LIB 챔버는 인정 된 국제 표준을 따릅니다.
-IEC 60068-2-14-온도 변화 테스트
-MIL-STD-883-마이크로 일렉트로닉스 열 충격
-JIS C0025-일본 전자 테스트
이러한 인증은 제품 자격에 대해 테스트 결과가 전 세계적으로 인정되도록합니다.
· 자동차: 듀얼 존 챔버는 겨울부터 여름까지의 빠른 시뮬레이션을 통해 EV 배터리 팩, 센서 및 ECU를 검증하며, 종종 더 적은 사이클 후에 솔더 관절 골절을 노출시킵니다.
· 항공 우주: 3 구역 챔버는 DO-160 준수를 위해 항공 전자 보드에 스트레스를가하여 장기 작동시 점진적인 박리 및 열 피로를 나타냅니다.
· 전자 제품: 반도체 웨이퍼와 PCB는 두 챔버 유형 모두에서 수백 ~ 수천 사이클을 견디며 조기 실패 대 장기 저하에 대한 다양한 통찰력을 제공합니다.
· 방어 및 정밀 기기: 고정 3 구역 테스트는 기계적 충격을 최소화하여 열악한 온도 순환 후에도 광학 정렬 및 정밀 교정이 그대로 유지되도록합니다.
현실적인 조건을 복제함으로써 엔지니어는 약점을 감지하고 설계를 개선하며 비용이 많이 드는 현장 실패를 줄일 수 있습니다.
· 신속하면서도 정확한 전송 (듀얼 존에서 ≤ 3 curs, 3 존에서 ≤ 15 더)
· 빠른 온도 회복 (≤ 5 courmin)
· 작고 큰 샘플 모두를위한 맞춤형 챔버 크기
· 멀티 프로그램 지원 및 원격 모니터링이 가능한 고급 PLC 터치 스크린
· 안전 및 효율성: 과열 보호, 선택적 질소 정화, 에너지 효율적인 냉동
이러한 기능은 LIB 챔버를 신뢰할 수 있고 안전하며 다양한 산업에 적응할 수있게합니다.
열충격 테스트는 실험실 시뮬레이션과 실제 성능 사이의 격차를 해소합니다. 듀얼 존 및 3 존 LIB 챔버를 모두 갖춘 엔지니어는 약점을 빠르게 선별하거나 장기적인 신뢰성 통찰력이 필요한지 여부에 관계없이 목표에 적합한 도구를 선택할 수 있습니다.
제품 테스트를 향상시킬 준비가 되셨습니까? LIB의 모든 범위의 열 충격 챔버를 탐색하거나 전문가에게 문의하십시오.Inquiry@libtestchamber.com필요에 맞게 맞춤 솔루션을 설계합니다.
