포괄적 인 IP 보호 테스트: IPX9K 비에서 IP6X 먼지까지

Oct 23 2025

Table of Content [Hide]

실제 환경에서 전기 및 전자 제품의 신뢰성을 보장하려면 물과 먼지 침투에 대한 엄격한 테스트가 필요합니다. 비에 노출 된 자동차 센서부터 모래 폭풍에 시달리는 실외 전자 장치에 이르기까지 정확하고 반복 가능한 테스트는 제품 내구성과 안전성을 결정합니다.

환경 시뮬레이션 챔버의 전문 제조업체 인 LIB 산업은 포괄적 인 범위를 제공합니다.물과먼지 시험 장비IEC 60529, ISO 20653, IEC 60068-2-68, ASTM 및 MIL 표준을 충족하도록 설계되었습니다. IPX1-X9K 방수 테스트 챔버 및 IP5X-IP6X 먼지 유입 챔버에 걸친 솔루션을 통해 LIB 산업은 글로벌 엔지니어가 R & D 및 생산 테스트 전반에 걸쳐 규정 준수, 정밀도 및 효율성을 달성 할 수 있도록합니다.

물과 먼지 시험 장비 소개

IP 등급 이해

Ingress Protection (IP) 등급은 고체 및 액체에 저항하는 인클로저의 능력을 정의합니다.

·첫 번째 숫자 (0-6): 먼지와 단단한 물체로부터의 보호.

·두 번째 숫자 (0-9K): 물 또는 습기에 대한 내성.

예:

-IP6X-완전히 먼지-단단한.

-IPX6-고압 워터 제트 (100 kPa, 100 L/min) 를 견뎌냅니다.

IP 테스트가 중요한 이유

자동차, 전자, 통신 및 방위 산업의 제품은 종종 심각한 실외 조건에 직면합니다. 물과 먼지는 부식, 전기 단락 또는 밀봉 고장으로 이어질 수 있습니다. 테스트 IEC 60529 및 ISO 20653인증 및 시장 출시 전에 인클로저 무결성을 확인합니다.

IP 테스트 장비의 작동 방식

-비 테스트 챔버는 물방울, 진동 스프레이 또는 고압 제트를 시뮬레이션하여 강우와 튀김을 재현합니다.

-먼지 테스트 챔버는 50 μm 활석 먼지를 사용하여 고농도 미세 분말 환경을 재현하여 밀봉 및 공기 흐름 저항을 테스트합니다.

-안정된 온도 (~ 50 ° C), 공기 압력 및 입자 농도 (2-4 kg/m³) 는 재현 가능하고 인증 준비가 된 결과를 보장합니다.

LIB 산업 완전한 비 테스트 챔버 및 먼지 테스트 챔버 솔루션 세트


먼지 테스트 챔버

MIL STD 810 먼지 챔버

IP6X IP5X 진입 시험 약실

IPX1 IPX2 IPX3 IPX4 비 시험 기계

고급 방수 테스트 솔루션 (IPX1-X9K)

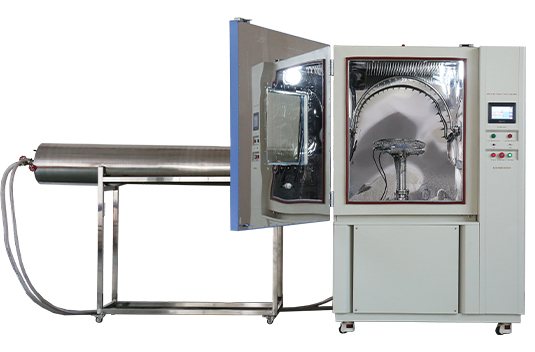

다단계 물 입수 챔버 (IPX1-IPX6)

작동 원리

물은 정확한 압력과 흐름으로 교환 가능한 노즐을 통해 전달되며 회전 플랫폼은 균일 한 노출을 보장합니다. 자동 제어 시스템은 IEC 표준에 따라 프로그래밍을 허용합니다.

디자인 및 내구성

-부식 저항을위한 SUS304 스테인레스 스틸.

-전동 턴테이블 (≤ 50 kg 하중, 조정 가능한 속도).

-관찰 창: 내부 LED 조명이있는 가열 된 이중 층 유리.

-자동 물 순환: 자동 리필로 폐쇄 루프 재활용.

기술 매개 변수

테스트 레벨	테스트 유형	물 유량	압력	이미지
IPX1	수직 드롭	1mm/min	-
IPX2	드롭 15 ° 틸트	1mm/min	-
IPX3	진동 스프레이	Φ0.4mm 구멍 당 0.07 L/min	50-150 kPa
IPX4	강한 스프레이	구멍 당 0.1 L/min	80-150 kPa
IPX5	제트 노즐 Ø6.3mm	12.5 ± 0.625 L/min	30-100 kPa
IPX6	제트 노즐 Ø12.5mm	100 ± 5 L/min	100 ± 5 kPa

침수 등급 방수 챔버 (IPX7-IPX8)

작동 원리

샘플은 정확한 깊이와 지속 시간 설정으로 제어 된 물 탱크에 잠겨 있습니다. 자동 리프트 및 배수는 안전하고 반복 가능한 작동을 보장합니다.

디자인 특징

-A3 강판 탱크, 벽 두께 15mm

-자동 수위 제어 및 온도 모니터링

-안전한 샘플 취급을위한 리프팅 바구니

-모니터링 장치를 물 탱크에 설치하여 구성 요소의 상태를 모니터링 할 수 있습니다.

기술 매개 변수

테스트 레벨	침수 깊이	수온	기간	샘플 요구 사항
IPX7	1 m	주변	30 분	물 유입 없음
IPX8	≥ 1 m (사용자 정의)	주변 또는 지정된	사양에 따라	침지 후 기능

IPX9K 고압 온수 테스트 챔버

작동 원리

회전 플랫폼은 샘플을 80-100 바, 여러 각도에서 80 ° C에서 제트에 노출합니다. 기계적 및 열 응력 하에서 내구성을 보장합니다.

주요 기능

-고압 펌프: 100 바 최대

-온도 제어: 80 °C 에 주위

-회전 테이블: 5 ± 1 rpm

-노즐 각도: 0 °, 30 °, 60 °, 90 °

-프로그램 저장 장치가있는 터치 스크린 PLC 제어

기술 매개 변수

아이템	사양
테스트 압력	80-100 바
수온	80 ± 5 °C
유량	노즐 당 14-16 L/min
노즐 각도	0 °, 30 °, 60 °, 90 °
회전 속도	5 ± 1 rpm
기간	위치 × 4 당 30 s

고성능 방진 챔버 (IP5X-IP6X)

개요

LIB 산업의 먼지 및 모래 테스트 챔버는 극도의 먼지 환경을 시뮬레이션하여 밀봉 신뢰성과 구성 요소 내구성을 평가합니다.

디자인 특징

-수직 기류 및 순환은 먼지 덩어리를 방지합니다

-가열 튜브는 먼지를 건조하고 고르게 분산시킵니다.

-안전: 전자기 도어록, 과전류 및 과열 보호

-와이퍼 및 LED 조명이있는 관찰 창

-PID 프로그램 터치 스크린: 120 프로그램 × 100 세그먼트, 다국어 인터페이스

-유연한 용량: 800-2000 L, 맞춤형 워크 인 모델

기술 매개 변수

아이템	사양
온도	주변 ~ 50 °C
먼지 농도	2-4 kg/m³
먼지 유형	50 μm 입자 크기, 75 μm 메쉬
표준	IEC 60529 (IP5X/IP6X), ISO 20653, IEC 60068-2-68, ASTM, MIL
