전기 자동차는 건조한 실험실 조건 이상을 처리 할 것으로 예상됩니다. 그들은 폭우, 깊은 길가의 물, 자동 세척 시스템, 슬러시, 진흙 및 일일 온도 변화를 통과합니다. 배터리 팩의 경우, 이는 밀봉, 조인트, 밸브 및 케이블 항목이 세게 밀릴 때에도 인클로저가 물을 차단해야한다는 것을 의미합니다. 그렇기 때문에 EV 배터리 방수 테스트가 멋진 점검에서 자동차 배터리 신뢰성 테스트의 핵심 부분으로 이동했습니다.
제조업체의 경우 목표는 실험실 테스트를 통과하는 것이 아닙니다. 목표는 반복 가능한 배터리 팩 방수 테스트를 통해 현장 오류를 줄이고 보증 위험을 낮추며 배터리 안전을 보호하는 것입니다.
배터리 팩은 차량 구조에서 낮게 앉아 있으며 스플래시 구역과 도로 스프레이에 가깝습니다. 작은 누출이 항상 즉시 나타나는 것은 아닙니다. 많은 경우에, 습기는 천천히 들어가고, 갇히게 되며, 시간이 지남에 따라 버스바, 커넥터, 코팅, 센서 또는 절연을 손상시키기 시작한다. 그렇기 때문에 배터리 팩 물 유입 테스트는 간단한 스프레이 검사를 넘어서야합니다. 현실 세계에서 일어나는 압력, 열 및 각도 변화의 종류를 재현해야합니다.
EV 배터리 팩의 물 침입은 극적인 사건으로 거의 시작되지 않습니다. 종종 약한 인터페이스, 손상된 씰, 노화 가스켓 또는 조립 중에 미세하게 보이는 커넥터 영역에서 시작합니다. 이것이 설계 도면에서뿐만 아니라 실제 차량 사용에서 누출 위험을 논의해야하는 이유입니다.
배터리 팩은 사용 케이스에 따라 다른 물 하중에 직면합니다. 고속도로 비는 밑면에 미세한 스프레이를 던집니다. 침수 된 도로는 바퀴의 움직임으로 인한 물과 압력을 추가합니다. 자동 세척 시스템은 변화하는 방향에서 뜨거운 고압 제트로 인클로저를 쳤습니다.
| 노출 시나리오 | 팩에 일반적인 스트레스 | 주요 테스트 우려 |
|---|---|---|
| 속도에 폭우 | 연속 스플래시 및 휠 던지기 스프레이 | 솔기 및 케이블 출구에서 약한 밀봉 |
| 침수 된 도로 구간 | 임시 풀링 및 압력 차이 | 숨겨진 틈으로 물 이동 |
| 고압 차량 세척 | 가까운 거리에서 뜨겁고 강력한 제트기 | 씰 리프트, 커넥터 누출, 표면 손상 |
물이 안으로 들어가면 손상 경로가 빠르거나 느릴 수 있습니다. 액체는 고전압 영역에 도달하여 절연 손실 또는 단락 위험을 초래할 수 있습니다. 다른 경우에, 제 1 부호는 금속성 부품의 부식, 불안정한 센서 판독, 또는 반복된 습식-건식 사이클 후 감소된 커넥터 신뢰성이다. 물은 또한 접착제, 배출 부품 및 열 인터페이스 재료에 영향을 줄 수 있습니다.
이러한 이유로 EV 배터리 인클로저 씰링 테스트 작업은 안전, 수명 및 팩 신뢰성과 밀접한 관련이 있습니다. 한 번의 스플래시 이벤트에서 살아남은 팩은 몇 달 동안 가혹한 도로 노출 후 반드시 안정적이지는 않습니다.
많은 엔지니어들은 차량 관련 밀봉 작업에 사용되는 가장 힘든 온수 스프레이 검증의 속기로 IPX9K 라는 용어를 사용합니다. 배터리 팀의 경우 값은 테스트가 인클로저가 견뎌야하는 것에 있습니다.
둘 다ISO 20653 IPX9K과IEC 60529 IPX9K자동차 배터리 팩에서 발견되는 것과 같은 인클로저의 방수 기능을 테스트하기 위해 고압 고온 물 스프레이를 포함하는 동일한 유형의 테스트를 참조하십시오.
ISO 20653 도로 차량 및 전기 부품 용으로 특별히 설계된 표준이며, 고압을받을 때 인클로저가 물의 침입에 대해 제공하는 보호 수준을 결정하기위한 테스트를 설명합니다. 고온 제트기.
수압:8000-10000 kPa는 도로 스플래시, 폭우 또는 압력 세척 시스템에서 차량 경험을 시뮬레이션합니다.
온도:더운 기후에서 고압 물에 노출되었을 때 자동차 배터리 팩이 직면 할 수있는 극한 온도 조건을 시뮬레이션하는 최대 88 ° C.
스프레이 각도:0 °, 30 °, 60 °, 90 ° 다른 방향에서 인클로저의 밀봉 기능을 보장합니다.
거리:10-15 cm, 실제 세척 조건을 시뮬레이션하기 위해 압력이 강하게 적용됩니다.
기간:철저한 적용 범위를 보장하는 각도 당 30 초.
이 엄격한 표준은 배터리 팩을 포함한 차량의 전기 및 구조 부품이 고압 조건에서 극단적 인 워터 제트에 노출 될 때 침입으로부터 보호되도록합니다. 차량 세척 또는 폭우 중에 발생하는 것과 같은.
IEC 60529 자동차, 전자 및 산업 장비를 포함한 산업 전반에 걸친 인클로저 보호를위한 광범위한 표준입니다. IPX9K 테스트 조건은 ISO 20653 유사합니다.
고압 물 (8000-10000 kPa)
고온 스프레이 (최대 88 ° C)
멀티 앵글 스프레이 범위
각도 당 30 초 동안 근거리 노출
ISO 20653 표준은 도로 차량을 위해 특별히 설계되었습니다. ISO 20653 IPX9K 의 엄격한 테스트 조건에서 모든 세부 사항은 누설 경로가 될 가능성이 있으며,
두 참조는 종종 함께 논의되지만 사용 컨텍스트는 약간 다릅니다. ISO 20653 도로 차량 전기 장비와 밀접하게 연결되어 있으므로 자동차 응용 분야에 더 직접적으로 적용됩니다. IEC 60529 더 넓고 산업 전반에 걸쳐 인클로저 보호를위한 기본 언어를 형성합니다. 일상적인 엔지니어링 작업에서 둘 다 테스트 계획, 공급 업체 사양 및 수락 기준을 형성하는 데 사용됩니다.
겹치는 것은 배터리 엔지니어에게 가장 중요한 것입니다: 온수, 강한 제트 힘, 여러 스프레이 각도 및 유해한 물 침투에 대한 통과/실패 초점. 그것은IPX9K 물 스프레이 테스트 챔버목표가 기본 방수 주장보다는 자동차 배터리 신뢰성 테스트 일 때 매우 관련이 있습니다.
배터리 팩 방수는 단일 설계 기능이 아닙니다. 인클로저 기하학, 씰 압축, 고정 전략, 벤트 설계, 재료 노화 및 제조 제어로 인해 발생합니다. IPX9K 테스트는 엔지니어가 전체 시스템에 도전 할 수있는 실용적인 방법을 제공합니다.

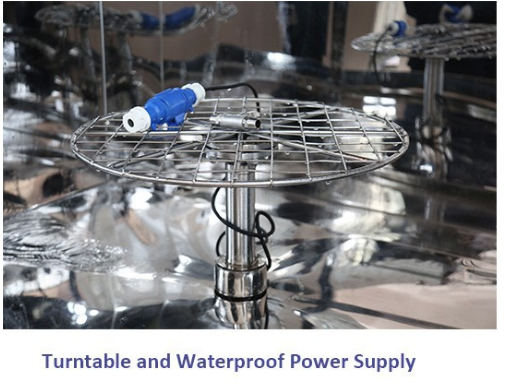

적절한IPX9K 물 스프레이 테스트 챔버단순한 강우량보다는 심한 세척 조건을 재현합니다. LIBIPX9K 테스트 장비포함:
수압: 8000-10000 kPa
88 °C 까지 조정가능한 스프레이 온도
4 개의 스프레이 각도: 0 °, 30 °, 60 °, 90 °
유량: 14-16 L/min
스프레이 거리 닫기
이러한 매개 변수는 약한 밀봉 기하학을 노출시킬 수있는 각도에서 인클로저를 공격합니다.
조립 중에 씰이 바뀔 수 있습니다. 패스너 토크는 변할 수 있다. 용접 또는 가공 후 표면 평탄도가 바뀔 수 있습니다. 종이에 잘 작동하는 통풍구는 실제 물, 압력 및 온도 조건에서 약점이 될 수 있습니다.
그렇기 때문에 배터리 팩 물 유입 테스트는 쿠폰 또는 단일 구성 요소뿐만 아니라 현실적인 어셈블리에서 수행되어야합니다. 완전한 팩 레벨 테스트는 실제 누설 동작에 대한 훨씬 더 나은 통찰력을 제공합니다.
고압 제트는 국부적인 충격, 열 충격 및 방향력을 생성합니다. 이 조합은 낮은 수준의 테스트가 놓칠 수있는 결함을 드러내는 데 도움이됩니다. 복잡한 기하학을 가진 배터리 팩의 경우 물이 반등하거나 볼트 근처에서 수집하거나 좁은 솔기 전환을 관통 할 수 있습니다.
대형 주변 개스킷이 가장 주목을 받지만 작은 인터페이스는 종종 커버 조인트, 검사 뚜껑, 용접 된 이음새, 볼트로 고정 된 플랜지 및 브래킷 침투와 마찬가지로 중요합니다. 압축 세트, 표면 마감, 공차 스택 업 및 열 팽창은 시간이 지남에 따라 밀봉 성능을 변경할 수 있습니다.
커넥터 시스템 및 케이블 항목은 재료 및 형상 복잡성으로 인해 일반적인 누출 경로입니다. 벤트 밸브는 물의 진입을 제한하면서 압력을 균등화해야합니다. 초점 영역은 다음과 같습니다.
고전압 커넥터 영역
저전압 신호 커넥터
벤트 밸브 장착 영역
케이블 땀샘 또는 통과 점
서비스 액세스 커버 및 드레인 기능
냉각판과 냉각수 채널은 또 다른 위험 층을 추가합니다. 내부 냉각수 누출은 유사한 고장 모드를 만들 수 있습니다. 고도 변화, 가열, 냉각 및 빠른 세척 중 압력 차이는 씰을 당길 수 있습니다.
실험실에서 반복 가능한 EV 배터리 방수 테스트가 필요한 경우 챔버가 표준만큼 중요합니다. 좋은 장비는 압력 및 온도 목표에 도달하는 것이 아닙니다. 한 테스트 사이클에서 다음 테스트 사이클로 결과를 신뢰할 수 있도록 충분히 잘 제어하는 것입니다.
 |  |
SUS 304 작업실 |  |
고압 및 온도 물 분무 테스트 챔버는 안정적인 스프레이 조건을 생성하고, 표본을 정의 된 위치에서 노출시키고, 프로세스를 반복하기 쉬운 세 가지 작업을 잘해야합니다. LIB의 IPX9K 워터 스프레이 테스트 챔버는 제어 된 압력, 온도, 흐름 및 고정 스프레이 각도로 정확히 그런 종류의 작업을 위해 배치됩니다.
테스트 요소 | 전형적인 챔버 설정 | 배터리 팩 방수 테스트에서 중요한 이유 |
수압 | 8000-10000 kPa | 약한 물개와 지역 침입 경로 공개 |
스프레이 온도 | 높은 온수 범위에 주변 | 밀봉 재료에 열 응력 추가 |
유량 | 14-16 L/min | 제트 충격을 안정적이고 반복 가능하게 유지 |
스프레이 각도 | 0 °, 30 °, 60 °, 90 ° | 다른 인클로저 기하학 노출 |
스프레이 거리 닫기 | 단거리 충돌 | 가혹한 세척 조건을 시뮬레이션 |
배터리 테스트를 위한 환경 시뮬레이션 챔버의 값은 반복성에 있다. 도로 테스트는 누출이 있음을 보여줄 수 있지만 동일한 수온, 힘, 각도 및 지속 시간을 반복해서 재현하기가 더 어렵습니다. 챔버에서 이러한 변수는 훨씬 더 단단하게 유지 될 수 있습니다.
이를 통해 엔지니어링 팀은 설계를 비교하고 프로세스 개선 사항을 확인하고 시정 조치를 확인할 수 있습니다. 또한 테스트 조건이 정의되어 있기 때문에 공급 업체 통신을 더 쉽게 할 수 있습니다.
EV 배터리 인클로저 씰링 테스트 작업의 경우 전용 챔버가 실질적인 이점을 제공합니다.
· 개발 및 검증을위한 반복 가능한 테스트주기
· 씰 재료 평가를위한 통제 된 온수 노출
· 디자인 버전 간의 명확한 비교
· 테스트 분해 후 쉽게 실패 현지화
· 문서화 된 자동차 배터리 신뢰성 테스트에 대한 더 나은 지원
요컨대, IPX9K 워터 스프레이 테스트 챔버는 모호한 "방수 검사" 를 유용한 엔지니어링 도구로 바꿉니다.
주요 공급자:온도, 습도, 먼지 및 물 유입 테스트를 포함한 자동차, 배터리 및 전자 제품 용 챔버.
맞춤형 솔루션:표본 크기, 실험실 조건 및 시험 목적을 위한 주문 챔버 솔루션.
포괄적인 지원:디자인, 생산, 시운전, 배달, 설치, 교육 및 애프터 서비스.평생 후속 조치를 가진 3 년 보증.
EV 배터리 방수 테스트는 더 이상 SOP 전에 체크하는 상자가 아닙니다. 배터리 안전을 보호하고 보증 위험을 줄이며 장기적인 신뢰성을 보장합니다. 고장은 종종 커넥터 어깨, 벤트 밸브 시트, 인클로저 이음새 또는 케이블 항목과 같은 일반적인 세부 사항에서 시작됩니다. IPX9K 테스트는 현실적인 고압, 고온 조건에서 이러한 위험을 노출합니다.
IPX9K 는 EV 배터리 방수 테스트에서 무엇을 의미합니까?
근거리, 고압, 고온 물 스프레이에 대한 저항.
ISO 20653 IEC 60529 차이점은 무엇입니까?
ISO 20653 도로 차량에 중점을 둡니다. IEC 60529 산업 전반에 걸쳐 인클로저 보호를 위해 더 광범위합니다.
IPX9K 워터 스프레이 테스트 챔버가 중요한 이유는 무엇입니까?
약한 씰 및 인클로저 설계 문제를 나타내는 반복 가능한 극한 조건을 만듭니다.
일반적으로 어떤 부품이 먼저 실패합니까?
씰, 볼트 조인트, 커넥터, 벤트 밸브, 케이블 항목, 서비스 커버.
하나의 챔버가 다른 누출 검사를 대체 할 수 있습니까?
아니요, 전체 밀봉 검증 계획에 대한 공기 누출, 냉각수 회로 및 내구성 테스트를 보완합니다.
