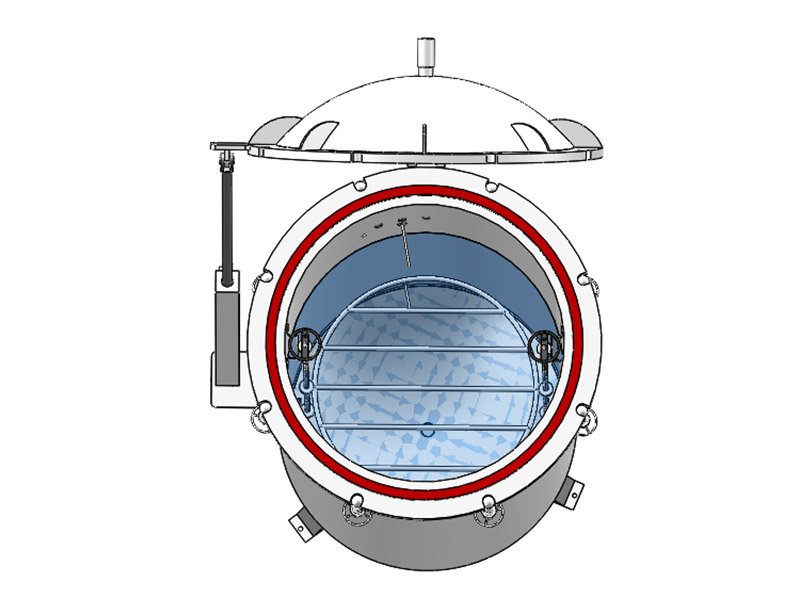

물 침수 시험 챔버 사용 방법에 대한 자세한 설명

Dec 26 2024

Table of Content [Hide]

우리 모두 알다시피, 오늘날 많은 전자 장치는 주요 판매 포인트로 방수 인증이 될 것입니다, IPX8/IPX7 또한 종종 제품 광고 슬로건에 나타납니다, 그래서 오늘 우리는 IPX7 IPX8 방수 레벨 테스트를 수행 할 수있는 도구를 이해할 것입니다 ---물 침수 시험 챔버.

IPX7 IPX8 은 무엇입니까?

IPX7 표준은 제품이 지정된 수심 (1 미터) 에서 30 분 동안 담근 후에도 여전히 정상적인 기능을 유지할 수 있음을 의미합니다. 반면에 IPX8, 장기간 침수 후 제품이 방수 및 비파괴 상태를 유지해야합니다 (e.g., 더 깊은 물에서 4 시간 이상) (일반적으로 제조업체에서 지정). 이 표준의 차이점을 이해하면보다 정확하게 테스트하는 데 도움이됩니다.

IPX7 표준 사용 단계

1. 시험 준비:

샘플 준비: 첫째, 먼지, 기름 및 기타 불순물을 제거하기 위해 샘플 표면을 조심스럽게 청소하여 수분 잔류 물없이 건조되도록하십시오. 그런 다음 샘플의 외관을 철저히 검사하여 방수 성능에 영향을 줄 수있는 긁힘, 균열 또는 기타 결함을 기록합니다.

준비: 물 탱크의 수위를 확인하고 수위가 IPX7 시험 깊이 (1 m) 를 충족하는지 확인하십시오. 물 탱크가 새지 않도록하십시오. 동시에 테스트 장비의 전원 공급 장치를 켜고 제어 시스템의 설정 인터페이스를 입력하십시오. 테스트 표준에 따라 수온 (보통 상온에서 약 25 ° C) 및 담그는 시간 (30 분) 과 같은 매개 변수를 설정하십시오.

2. 샘플 배치:

준비된 샘플을 테스트 랙에 단단히 고정하고 적절한 고정 장치 또는 고정 장치를 사용하여 샘플이 전체 테스트 프로세스 중에 이동하거나 흔들리지 않도록하십시오. 부적절한 고정으로 인해 추가 손상이 발생하지 않습니다.

3. 테스트 시작:

테스트의 시작 시간을 기록하여 미래에 흡수 시간을 정확하게 제어하십시오.

4. 시험 도중 관찰:

샘플의 갭에서 빠져 나가는 기포가 있는지 여부와 같이 테스트 챔버의 샘플에 비정상적인 조건이 있는지 여부에주의를 기울여 물 섭취가있을 수 있음을 나타냅니다. 샘플 변위 또는 고정 장치의 풀림의 징후가 있는지 여부; 그리고 샘플의 모양이 변형되었거나 손상되었는지 여부.

5. 테스트 종료:

30 분의 설정 담근 시간에 도달하면 즉시 장비 작동을 멈추고 조심스럽게 샘플을 꺼냅니다. 샘플은 사전 설정된 테스트 절차에 따라 내수성을 철저히 검사합니다.

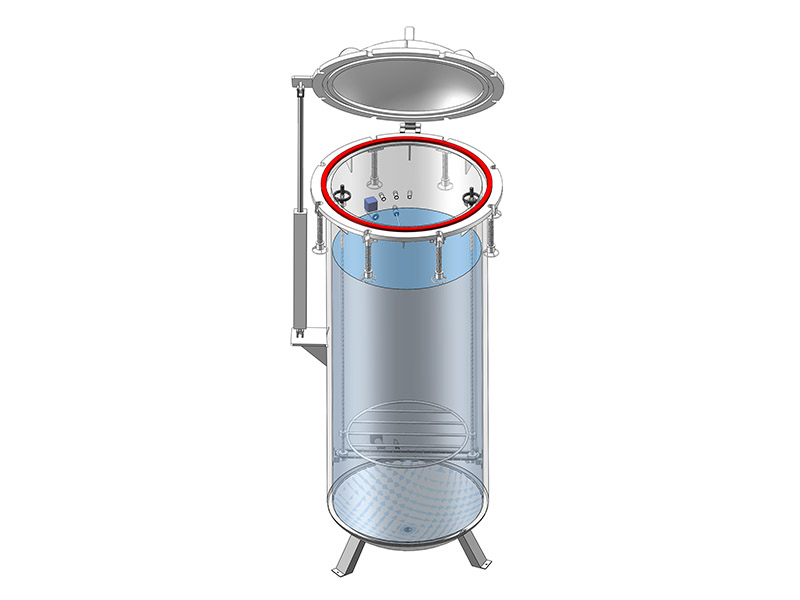

IPX8 테스트는 IPX7 테스트보다 더 엄격합니다.

IPX8 표준 사용 단계

1. 깊이 압력 설정:

샘플에 필요한 IPX8 방수 등급에 따라 적절한 수압 또는 수심 매개 변수를 결정하십시오.

2. 샘플 포장:

IPX8 테스트의 엄격함에 따라 샘플은 특별히 포장됩니다. 예를 들어, 일부 전자 장비의 경우 원래 밀봉 구조를 기준으로 밀봉 된 백을 추가로 추가하고 밀봉 된 백이 손상되거나 잘 밀봉되지 않도록해야 할 수도 있습니다. 인터페이스 또는 개구가있는 샘플의 경우 특수 밀봉 플러그 또는 실란트를 사용하여 제대로 밀봉하고 모든 밀봉 캡을 조여 높은 수압에서 샘플 내부에 물이 없는지 확인하십시오.

3. 테스트 챔버에 샘플을 넣어:

조심스럽게 포장 된 샘플을 물로 채워진 테스트 챔버에 넣어 샘플과 테스트 챔버 사이의 연결이 누출없이 단단합니다. 모든 밀봉 부품은 테스트 결과에 영향을 미치는 테스트 프로세스 중 단단한 연결로 인한 불안정한 수압을 방지하기 위해 정상적인 작동 상태에 있습니다.

4. 오랜 시간 테스트:

테스트 장비를 시작하고 오랜 시간 침수 테스트를 시작하십시오. IPX8 테스트는 길고 몇 시간 이상 지속될 수 있으므로 테스트 중에 장치의 안정성을 정기적으로 (예: 매 시간) 모니터링해야합니다. 그리고 어떤 변화 또는 비정상적인 징후에 대해서도 샘플을 관찰해야합니다.

5. 복구 및 탐지:

시험 후, 시험 챔버는 시료 손상을 피하기 위해 천천히 배수됩니다.갑작스런 압력 강하. 배수가 완료되면 샘플을 조심스럽게 제거하고 포장재를 제거하고 엄격한 테스트 표준 및 절차에 따라 샘플을 철저히 검사합니다. 검사 내용에는 샘플이 내부에 침수되었는지 여부가 포함되며 주요 구성 요소는 샘플을 분해하여 내부에 수분과 물 표시가 있는지 여부를 확인할 수 있습니다. 그리고 기능이 정상인지 여부, 전자 부품이 단락 회로, 개방 회로 여부, 기계 부품이 유연한지 여부, 테스트 결과를 자세히 기록하십시오.

이 논문에서 LIB 브랜드 물 침수 시험 챔버의 사용 방법의 상세한 도입을 통해, 우리는 IPX7 또는 IPX8 레벨 테스트, 각 단계의 작동 사양을 엄격하게 준수하는 것이 정확하고 신뢰할 수있는 테스트 결과를 보장하는 열쇠입니다. 테스트 전에 신중한 준비, 샘플의 적절한 배치, 장비 매개 변수의 정확한 설정, 테스트의 신중한 관찰 및 모니터링에 이르기까지, 테스트 및 장비의 포괄적 인 유지 보수 후 샘플의 적절한 취급뿐만 아니라 모든 링크를 과소 평가할 수 없습니다.
