현대 전자 및 기계 공학에서 열 테스트 장비는 온도 변동에 장기간 또는 반복적으로 노출 된 상태에서 제품의 성능을 평가하는 데 필수적입니다. 특히 인쇄 회로 기판 (PCB) 및 기계 장치의 경우 온도 사이클 테스트는 실제 환경 스트레스를 시뮬레이션하는 표준 접근 방식으로 제조업체가 개발 초기에 고장 지점을 감지하는 데 도움이됩니다.
온도 사이클링이라고도하는 열 사이클 테스트는 특정 사이클 횟수에 걸쳐 고온 및 저온을 번갈아 가며 제품을 반복적으로 노출시키는 것을 포함합니다. 이 방법은 열팽창 및 수축의 영향을 평가하여 땜납 피로, 재료 뒤틀림, 밀봉 저하 및 커넥터 고장과 같은 약점을 드러냅니다.
IEC 60068-2-14 및 MIL-STD-810H 같은 표준을 장기간 내구성 및 준수하기 위해 자동차, 항공 우주, 전자, 에너지 및 방어와 같은 산업에서 널리 사용됩니다.

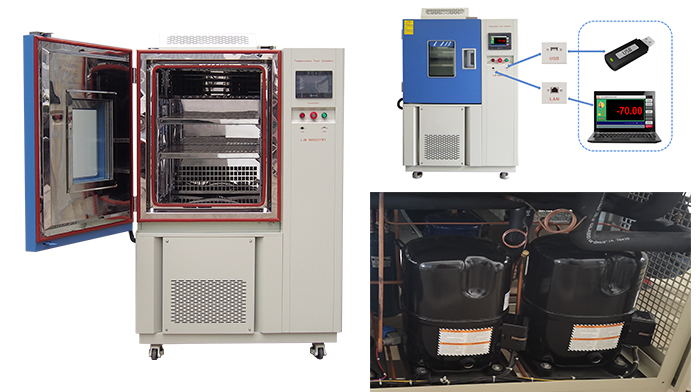

LIB의열 사이클링 장비다양한 구성 요소를 테스트하기 위해 정확하고 반복 가능하며 프로그래밍 가능한 열 조건을 제공하도록 설계되었습니다.
견고한 온도 제어 시스템, 균일 한 기류 및 지능형 소프트웨어로 설계되어 개발 실험실 및 생산 품질 보증에 이상적입니다.
주요 기술적 특징: | 온도 범위: -70 °C ~ 150 °C 램프 속도: 최대 5 ° C/min (맞춤형) 온도 균일 성: ± 1.5 ° C 제어 시스템: 다중 세그먼트 프로그래밍 가능한 프로파일이있는 LIB 터치 스크린 컨트롤러 데이터 로깅: 원격 모니터링 및 데이터 내보내기를 위한 USB 및 이더넷 지원 표준 볼륨: 50L ~ 1000L (사용자 정의 크기, 워크 인 유형에 벤치탑 유형) |
| |
이 장비를 통해 사용자는 체류 시간, 사이클 수 및 전환 속도로 정확한 온도 프로파일을 정의 할 수 있습니다. 시간이 지남에 따라 현장 조건을 시뮬레이션하는 데 적합합니다.
PCB: 솔더 조인트, 비아 및 PCB 기판은 열 피로를 일으키기 쉽다. LIB 열 챔버는 엔지니어가 장기적인 순환 응력 하에서 다층 보드, BGA 패키지 및 SMD 구성 요소의 신뢰성을 테스트하는 데 도움이됩니다. | PCB에 대한 일반적인 테스트 프로파일은1000 사이클에서-40 °C ~ 125 °C,10 분 거주각 극단과 전환 경사로에서5 °C/min. |  |
기계 장치: 하우징, 씰, 기어 어셈블리 및 인클로저와 같은 열팽창 및 수축 중에 스트레스를 경험합니다. 열 사이클링 테스트는 시간이 지남에 따라 변형, 균열 및 기능적 저하를 예측하는 데 도움이됩니다. | 습기에 민감한 기계 장치의 경우 유지 보수와 같은 습도를 추가 할 수도 있습니다.85 ° C에서 85% RH를 위해168 시간사이클링 전에. 이러한 상세한 프로파일은 구성요소의 열 및 수열 내구성을 검증하는 데 도움이 된다. |  |
LIB의 주요 장점 중 하나는 챔버의 열 무결성을 손상시키지 않으면 서 케이블, 센서, 전력선, 유체 파이프 또는 회전 샤프트를 수용하기 위해 테스트 포트 (피드 스루) 를 사용자 정의 할 수 있다는 것입니다. LIB열 사이클링 챔버시험하는 동안 표본을 작동시킬 수 있도록 설계되어 엔지니어가 실제 작업 조건에서 고장 모드를 관찰 할 수 있습니다.
위치: 측면 벽, 후면 패널 또는 상단
크기: 50mm, 100mm, 또는 고객 정의 직경 또는 모양
수량: 테스트 복잡성을 기반으로 한 단일 또는 여러 포트
이는 테스트 시편이 전력을 공급받거나 사이클링 중에 데이터를 전송하는 현장 모니터링에 특히 유용하다.
LIB의 열 테스트 장비는 널리 사용됩니다:
자동차: 배터리 모듈, ECU, 커넥터, 조명 어셈블리
항공 우주: 센서, 액추에이터, 항공 제어 보드
가전 제품: 스마트 폰, 라우터, 회로 모듈
에너지 시스템: 태양 인버터, 제어 패널
방위: 통신 장비, 견고한 전자
고장 메커니즘을 조기에 식별함으로써 회사는 비용이 많이 드는 현장 수익을 피하고 제품 신뢰성을 향상시킬 수 있습니다.
환경 테스트 장비에 대한 거의 20 년의 경험을 가진 LIB는 열 순환 챔버에서 신뢰할 수있는 이름입니다. 우리는 고성능 표준 모델뿐만 아니라 챔버 크기 및 온도 프로파일 설정에서 포트 구성 및 테스트 벤치와의 통합에 이르기까지 완벽하게 사용자 정의 가능한 솔루션을 제공합니다.
각 챔버는 장기적인 안정성, 낮은 유지 보수 및 쉬운 작동을 제공하면서 국제 표준을 충족하도록 설계되었습니다. PCB, 기계 장치 또는 전자 어셈블리를 테스트하는 경우 LIB는 성공하기 위해 필요한 정밀, 유연성 및 지원을 제공합니다. 테스트 요구 사항을 자유롭게 남겨주세요. LIB 팀이 곧 연락 할 것입니다.
