방수 테스트 | IPX5-IPX9K 시험 장비 방수 수준

Sep 23 2024

Table of Content [Hide]

IP 등급은 이물질의 침입에 대해 인클로저가 제공하는 보호 정도를 나타냅니다. "IP" 다음 "XX" 는 보호 수준을 나타내는 두 자리를 나타냅니다. 첫 번째 "X" 는 0 에서 6 까지의 먼지 보호를 나타냅니다. 두 번째 "X" 는 0 에서 9 까지의 물 보호를 나타냅니다. 예를 들어, IPX5 는 먼지 보호 요구 사항이 없음을 의미하지만 내수성은 레벨 5 로 평가됩니다.

에서IP 방수 레벨 테스트레벨이 높을수록 제품의 인클로저에 대한 방수 요구 사항이 커집니다. 높은 방수 성능을 가진 인클로저는 일반적으로 습기로부터 보호하기 위해 밀봉 된 개스킷 또는 실란트에 의존합니다.

IPX5 와 IPX9K 사이의 방수 테스트를 위해 IPX5, IPX6 및 IPX9/IPX9K 는 물 스프레이 (비) 테스트 장비를 사용하고 IPX7 및 IPX8 은 침수 테스트 장비를 사용합니다. 이 등급의 테스트 방법과 방수 수준을 검토합시다.

IPX5-IPX9K 시험 장비를 위한 방수 시험 방법 및 수준

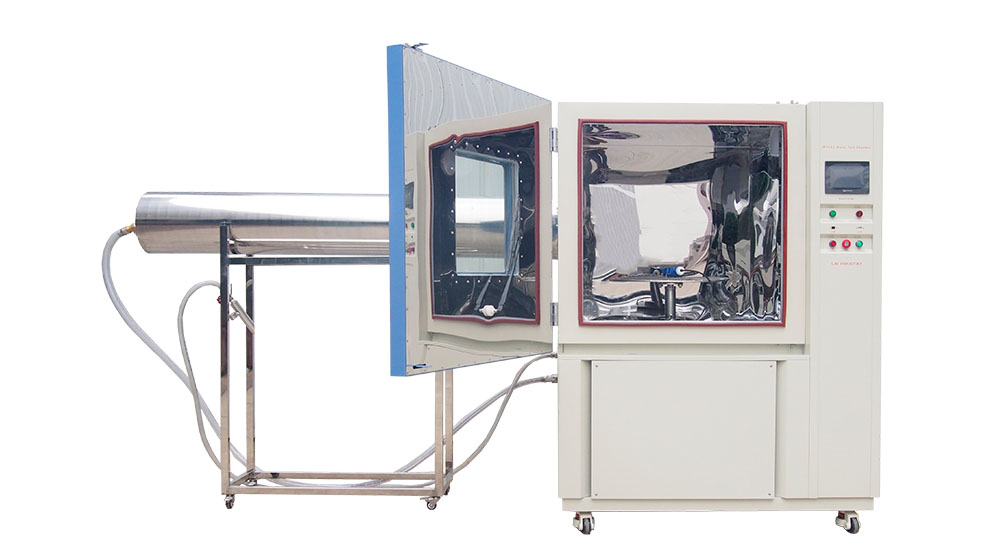

IPX5 시험 장비

시험 방법: 물 제트 시험

시험 장비: 노즐 직경은 6.3mm

시험 조건: 시험 샘플에서 노즐까지의 거리는 2.5m ~ 3m 이며, 물 유량은 (12.5 ± 0.625) L/min (750 L/h) 입니다.

테스트 기간: 샘플 인클로저의 표면적을 기준으로 계산, 평방 미터당 1 분 (설치 면적 제외), 최소 3 분

적용 가능한 제품: 디지털 전자 제품, 블루투스 및 스포츠 이어폰, 스피커, 실외 조명, 자동차 램프 및 신호, 가전 제품, 가스 계량기, 손전등 및 전자 부품에 일반적으로 사용됩니다.

방수 수준: 워터 제트에 대한 보호

IPX6 시험 장비

시험 방법: 강한 물 제트 시험

시험 장비: 노즐 직경은 12.5mm

시험 조건: (100 ± 5) L/min (6000 L/h) 의 물 유속과 지정된 유량에 따라 조정 된 수압으로 위와 동일합니다.

테스트 기간: 샘플 인클로저의 표면적을 기준으로 계산, 평방 미터당 1 분 (설치 면적 제외), 최소 3 분

노즐에서 거리: 테스트 된 장치의 표면에서 약 2.5m ~ 3m

해당 제품: 방수 전화 파우치, 가스 미터, 실외 LED 조명, 유통 상자, 자동차 부품, 전원 공급 장치 상자, 카메라, 전화, 가전 제품 및 다양한 부품 제품

방수 수준: 강한 물 제트에 대한 보호, 특정 시간 동안 또는 특정 수압 조건에서 물에 잠긴 후 전기 장비가 계속 정상적으로 작동하도록 보장

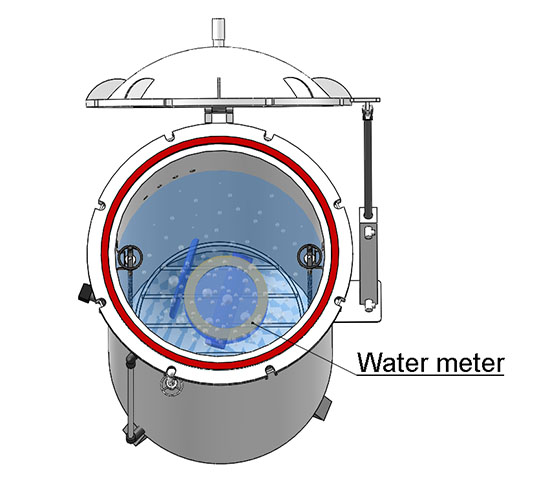

IPX7 시험 장비

시험 방법: 단기 침수 시험

시험 장비: 침수 탱크

시험 조건: 높이가 850mm 미만인 인클로저의 가장 낮은 지점은 수면 아래 1000mm 아래에 잠겨 있어야합니다. 850mm 이상의 가장 높은 인클로저 지점은 수면 아래 150mm 아래에 잠겨 있어야합니다. 수온은 샘플과 5K 이상 차이가 없어야합니다.

시험 기간: 30 분

해당 제품: 블루투스 이어폰, 램프, 전기 캐비닛, 전기 부품, 자동차 제품 및 전기 엔지니어링 제품

방수 수준: 단기 물 침수에 대한 보호, 전기 장비가 무기한으로 잠길 때 특정 수압 조건에서 정상적으로 작동하도록 보장

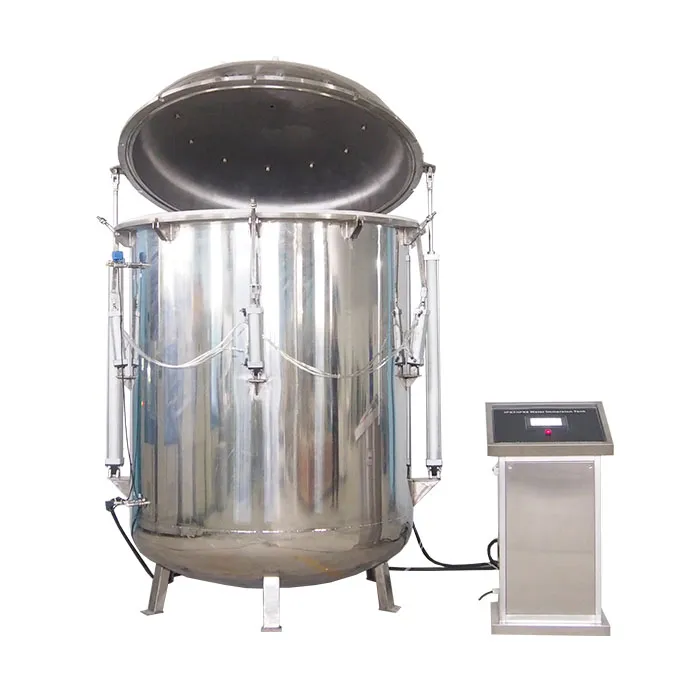

IPX8 시험 장비

시험 방법: 연속 침수 시험

테스트 조건: 해당 제품 표준이 없으면 제조업체와 사용자간에 테스트 조건을 협상 할 수 있습니다. 테스트의 심각성은 IPX7 의 심각성을 초과해야하며 실제 사용 조건에서 지속적인 침수 요구 사항을 고려해야합니다.

적용 가능한 제품: 전화 (종종 먼지와 내수성을위한 IP68 로 표시), 방수 전화 파우치, 가스 미터, 수도 미터, 센서, 팬, 전자 및 전기 제품, 조명, 전기 캐비닛, 자동차 및 오토바이 부품 및 기타 부품

방수 수준: 지속적인 침수에 대한 보호


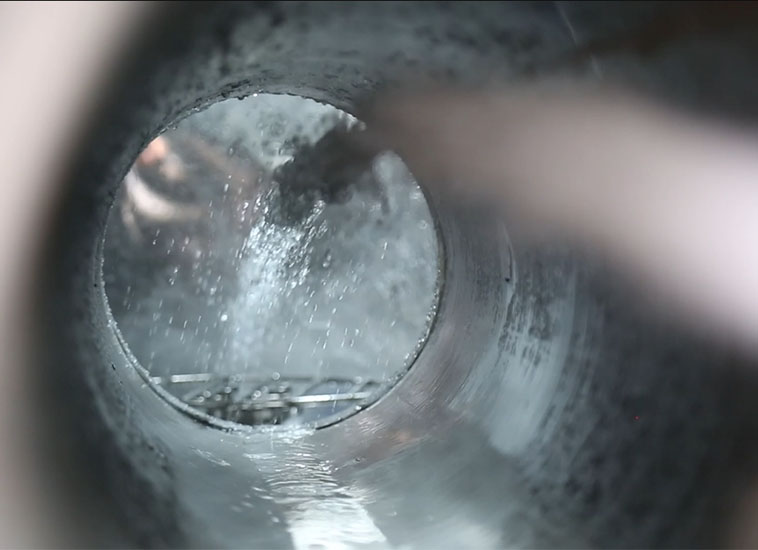

IPX9/IPX9K 시험 장비

테스트에는 표준화 된 테스트 노즐을 통해 인클로저에 물 제트를 분사하는 것이 포함됩니다.. 이 설정은 인클로저에 대한 워터 제트의 충격력을 측정하는 데 사용됩니다.

시험 조건: 물 제트의 충격을 측정하기 위해 표준화된 노즐로부터 인클로저에 물을 분사한다.


스프레이 각도: 0 °, 30 °, 60 °, 90 ° (4 위치). 스프레이 구멍의 수: 4 。 샘플 테이블 속도: (5 ± 1) 분당 회전. 샘플로부터의 거리: (175 ± 25) mm 。 물 흐름 속도: 14-16 L/min 。 수압: 8000-10000 kPa 。 수온: 80 ± 5 °C

시험 기간: 총 120 초 동안 각 위치에서 30 초. 테스트 지속 시간은 인클로저의 평방 미터당 1 분으로 계산되며 최소 3 분입니다.

적용 가능한 제품: LED 조명, 자동차 전자, 센서, 리버스 카메라, 모터, 군사 부품, 광 통신 전자 및 기타 부품

방수 수준: 고온, 고압 워터 제트의 영향으로부터 보호
