항공 우주 장비는 무작위로 실패하지 않습니다. 대부분의 실패는 작고 종종 보이지 않는 약점으로 시작됩니다. 커넥터, 인클로저 이음새 또는 센서 인터페이스로 들어가는 물 몇 방울은 부식, 신호 불안정성, 절연 고장 또는 시스템 완전 종료로 이어질 수 있습니다.항공 우주 및 방위 시스템의 경우 비 노출은 사소한 환경 요인이 아닙니다.중요한 신뢰성 위험.
이것이 이유입니다.MIL-STD-810H 방법 506.6업계 벤치 마크가되었습니다. 비, 비, 스프레이 및 드립 조건에서 장비를 테스트하는 방법을 정의하여 제품을 배포 전에 실제 환경 스트레스를 견딜 수 있도록합니다.

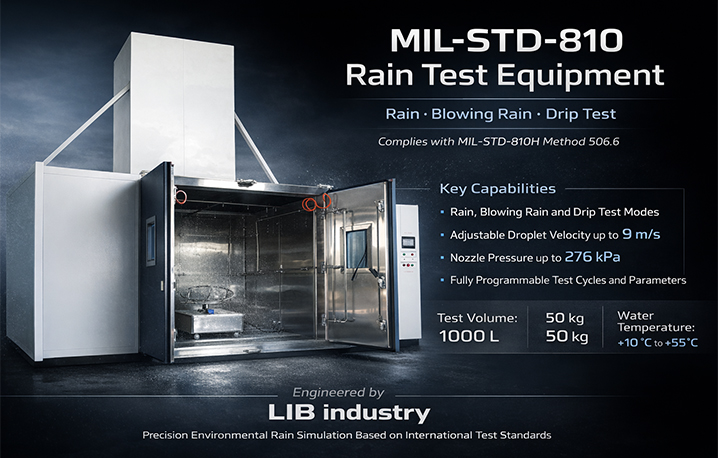

AMIL-STD-810H 비 테스트 챔버LIB 산업에서 이러한 조건의 정확하고 반복 가능한 시뮬레이션을 가능하게하여 엔지니어가 밀봉 무결성을 확인하고 누출 경로를 식별하며 제품 내구성을 향상시킬 수 있습니다.
표준 진입 보호 (IP) 등급은 종종 항공 우주 요구 사항에 미치지 못합니다. MIL-STD-810H 방법 506.6 은 세 가지 특정 항공 우주 문제를 해결하도록 설계되었습니다.
압력 차이:따뜻한 전자 제품만이 차가운 비에 부딪히면 진공 효과를 만들어 정적 인 "건조한" 검사를 통과 한 개스킷을 통해 수분을 끌어냅니다.
바람 중심 진입:고속 바람 (최대 18 m/s) 은 물을 수직 이음새와 호흡 막으로 강제하여 중력에 공급되는 비가 결코 도달하지 않습니다.
운영 무결성:상업용 제품과 달리 항공 우주 부품은 종종 완전히 기능해야합니다.중신호 안정성과 전력 절연이 협상 불가능한 노출.
MIL-STD-810H 비 테스트 챔버는 다음과 같은 동안 발생하는 비 노출 시나리오를 재현하도록 설계된 환경 시뮬레이션 시스템입니다.
옥외 가동
교통
지상 처리
저장
IP 방수 테스트와 달리 시뮬레이션다중 요인 스트레스 조건, 포함:
강우 강도
바람에 의한 충격
스프레이 압력
물방울 크기 및 속도
온도차
장비 작동 상태
이것은 그것을 위해 필수적이다높은 신뢰성 항공 우주 및 방위 테스트.
많은 구매자가 IP 등급을 MIL-STD-810H 준수와 혼동합니다.
양상 | IPX5/X6/X7 | MIL-STD-810H |
초점 | 물 유입 보호 | 환경 신뢰성 |
바람 시뮬레이션 | 아니 | 예 |
비 역학 | 정적 | 동적 (바람 구동) |
다중 스트레스 | 아니 | 예 |
운영 테스트 | 희귀 | 필수 |
IP67 통과보장하지 않습니다지나가는 MIL-STD-810H.
MIL-STD-810H 소개:
바람 압력
방울 속도
열 효과
운영 상태 테스트
이것이 항공 우주 및 방위 부문이 이에 의존하는 이유입니다.더 높은 수준의 검증 표준.

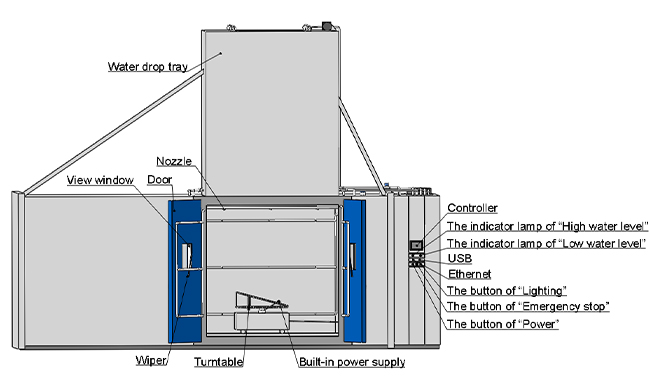

방법 506.6 의 엄격한 "맞춤" 요구 사항을 충족시키기 위해 LIB Environmental은 정밀 엔지니어링 챔버를 제공합니다. 다음은 세 가지 기본 절차에서 비교 한 핵심 기능입니다.
| 기능 | 절차 I: 부는 비 | 절차 II: 과장 | 절차 III: 드립 |
| 기본 사용 | 야외/비행 선 노출 | 큰 품목/높은 흐름 체크 | 보호 된 만/응축 |
| 강우율 | ≥ 1.7 mm/min | 20.8L/min(노즐 당) | ≥ 280L/m²/hr |
| 바람 속도 | 18 m/s(40 mph) | N/A (Droplet 속도64 km/h) | N/A (중력 공급) |
| 물방울 크기 | 0.5mm - 4.5mm | 500μm- 4500μm | 개별 방울 (스트림 아님) |
| 노즐 압력 | 표준화된 스프레이 | 276 kPa(40)Psig) | N/A |
노즈 장착 센서 또는 윙팁 안테나의 경우 Blowing Rain (Procedure I) 테스트가 중요합니다. LIB 챔버는 물과 테스트 항목 사이에 10 ℃ 온도 차이를 허용하여 급속 냉각 중에 발생하는 "호흡" 효과를 효과적으로 시뮬레이션합니다.
대형 운송 케이스 및 실외 터미널은 종종 확장 스프레이 (Procedure II) 를 사용합니다. 이를 통해 전체 풍동 설정이 비실용적이라 할지라도 이음새와 래치는 대량의 물 충격에 대해 테스트됩니다.
드립 테스트 (절차 III) 는 오버 헤드 케이블 런 또는 응축 트레이에서 떨어지는 물을 복제합니다. 당사의 챔버는 정밀 20 - 25.4mm 홀 패턴을 사용하여 결과를 왜곡 할 수있는 "스트리밍" 효과없이 균일 한 커버리지를 보장합니다.
| |
인테리어 볼륨:1000 L 부는 먼지: 공기 속도: 1.5 - 8.9 m/s 먼지 농도: 10.7 ± 7g/m³ 먼지 입자: <150 μm 부는 모래: 공기 속도: 18.0 - 29.0 m/s 모래 농도: 0.18 ± 0.2g/m³; 1.1 ± 0.3g/m³; 2.2 ± 0.5g/m³ 모래 입자: 149 - 600 μm; 600 - 850 μm 컨트롤러:프로그래머블 컬러 LCD 터치 스크린 컨트롤러 도어 잠금:전자기 자물쇠 플랫폼 직경 테스트:600mm 플랫폼 속도 테스트:1 - 7 r.p.m 먼지 탐지기:통합 먼지 탐지기 외부 재질:보호 코팅이있는 A3 강판 인테리어 재질:SUS304 스테인리스 최대 소음:≤ 65 dBA |  |
항공 우주 실험실 요구를 충족시키기 위해 LIB 산업은 장기적인 내구성과 성능을 통합합니다.
안정적인 강우 분포
정확한 바람 시뮬레이션
통제 된 물방울 역학
304 스테인레스 스틸 인테리어
56 개국 글로벌 프로젝트 경험을 기반으로 설계
장기 고주파 테스트에 최적화
재순환 시스템, 물 소비 감소
여과 반복 테스트 중 오염 최소화
프로그램 가능한 테스트 사이클
실시간 모니터링
규정 준수 보고를위한 데이터 내보내기
LIB 산업 시스템은 다음과 같은 교정을 지원할 수 있습니다.
ISO/IEC 17025 실험실 요구 사항
ILAC-MRA 인식 테스트 프레임 워크
추적 가능하고 전 세계적으로 인정되는 테스트 결과 보장.
LIB 산업은 장비 공급 업체 이상입니다.환경 신뢰성 테스트에 파트너.
환경 시뮬레이션 경험 16 년
56 개국에 수출
턴키 솔루션 (디자인, 설치, 교육)
강력한 사용자 정의 기능
항공 우주 및 방위 프로젝트에서 입증 된 성능
비 관련 실패는 미션 크리티컬 시스템을 손상시킬 수 있습니다. 제어 테스트는 그들을 방지하는 유일한 신뢰할 수있는 방법입니다.
LIB 산업 제공:
MIL-STD-810H 준수 비 테스트 챔버
맞춤형 엔지니어링 솔루션
빠른 기술 상담
받기 위해 오늘 LIB 산업에 연락하십시오:
맞춤형 테스트 솔루션
기술 사양
경쟁 견적
MIL-STD-810H 향상된 테스트 테일러링 및 환경 현실주의를 강조하여 실제 현장 조건과 더 긴밀한 조화를 보장합니다.
고급 여과 및 물 관리 시스템은 입자 축적을 방지하고 일관된 테스트 조건을 보장합니다.
네. 고급 챔버는보다 현실적인 환경 테스트를 위해 온도 및 비 시뮬레이션을 통합 할 수 있습니다.
LIB는 통합 속도 센서가있는 대용량 송풍기를 사용합니다. 풍속은 물 스프레이가 시작되기 전에 테스트 항목 (EUT) 의 특정 좌표에서 검증됩니다.
물론입니다. 진공 유도 누출을 시뮬레이션하는 데 10 ℃ 차동 (물보다 따뜻한 테스트 항목) 을 유지하는 것이 중요하며 당사 시스템에는 이러한 목적을위한 정밀 가열/냉각 모듈이 포함됩니다.
LIB 산업은 환경 테스트 솔루션의 완전한 범위를 제공합니다,IP 먼지 테스트 챔버를 위해IEC 60529 IP5X/IP6X,IP 비 및 물 스프레이 테스트 시스템 (IPX1-IPX9K), 모래 및 먼지 테스트 챔버MIL-STD-810 부는 먼지 시뮬레이션,온도 및 습도 테스트 챔버기후 신뢰성 테스트를 위해.
