혼합 가스 테스트 챔버를 사용하여 산업용 커넥터 신뢰성을 확인하는 방법
산업용 장비 커넥터는 주 기계가 수명이 다하기 오래 전에 종종 실패합니다. 모터 제어 캐비닛, 광산 차량, 폐수 처리 공장 또는 실외 자동화 인클로저에서 커넥터는 전력, 센서 신호, 데이터 및 안전 명령을 전달합니다. 접촉 저항의 작은 상승은 불안정한 판독 값, 간헐적 인 셧다운, 과열 된 터미널 또는 전체 생산 중단으로 이어질 수 있습니다.
혼합 가스 테스트 챔버제조업체는 현장 배치 전에 제어 된 부식성 가스, 습도 및 온도 조건에서 커넥터 신뢰성을 평가할 수 있습니다.
커넥터는 높은 고장 충격을 가진 작은 부품입니다산업용 커넥터는 PLC 캐비닛, 모터 드라이브, 센서, 로봇, 철도 시스템, 실외 전원 박스 및 공정 제어 장비에 널리 사용됩니다. 크기는 작지만 중요한 전기 접합부에 앉아 있습니다.
부식이 발생하면 초기 신호에는 불안정한 신호, 통신 오류, 전압 강하 또는 접촉 지점에서의 국부 가열이 포함됩니다. 이러한 문제로 인해 커넥터가 여전히 시각적으로 손상되지 않은 경우에도 장비 가동 중지 시간과 문제 해결이 어려울 수 있습니다.
따라서 신뢰성 테스트는 삽입력과 같은 기계적 검사를 넘어 부식성 환경에 노출 된 후 안정적인 전기 성능을 확인해야합니다.
산업 환경에는 종종 깨끗한 실내 조건에서 존재하지 않는 황 화합물, 질소 산화물, 염화물 및 습기와 같은 오염 물질이 포함되어 있습니다.
일반적인 고위험 응용 프로그램은 다음과 같습니다.
· 해안 또는 산업 지역의 야외 제어 캐비닛
· 화학 가공 공장의 자동화 시스템
· 폐수 처리 시설의 센서 및 펌프 시스템
· 가혹한 실외 조건에 노출 된 전력, 광업 및 철도 장비
이러한 환경에서 부식 테스트는 예기치 않은 현장 고장을 줄이기 위해 필요한 단계가됩니다.

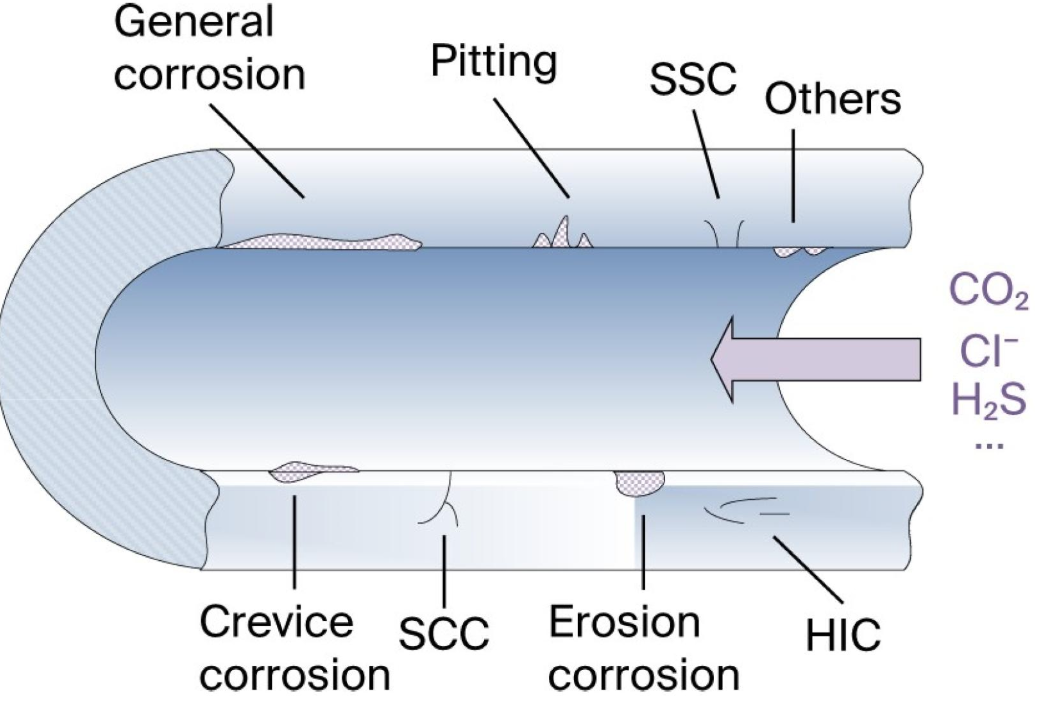

커넥터 부식은 가스 유형, 습도, 금속 재료, 도금 품질 및 노출 시간의 결합 된 효과로 인해 발생합니다. 커넥터는 육안 검사를 통과하지만 노출 후에도 여전히 전기적으로 분해될 수 있다.
황화수소는 구리 및 실버 표면 상에 황화물 필름을 형성할 수 있다. 이산화황은 습한 조건에서 산성 부식을 가속화 할 수 있습니다. 질소 산화물은 표면 산화를 증가시키는 반면, 염소는 매우 낮은 농도에서도 빠른 공격을 일으킬 수 있습니다.
커넥터 테스트를 위해 전기 접점은 저전류 또는 저전압 신호에 영향을 줄 수있는 얇은 부식 층에 매우 민감하기 때문에 이러한 가스는 일반적으로 ppb 레벨에서 제어됩니다.
혼합 유동 가스 시험은 금, 주석, 니켈 및 실버 시스템과 같은 도금 접촉에 특히 중요하며, 기공, 가장자리 또는 압착 영역과 같은 약점이 노출 될 수 있습니다.
부식의 가장 중요한 효과는 외관이 아니라 성능 저하입니다.
일반적인 문제는 다음과 같습니다.
· 증가 된 접촉 저항
· 저전류 회로의 신호 불안정성
· 결합 신뢰성 감소
· 접촉 지역에 표면 필름의 형성
산업용 커넥터의 경우 접촉 저항이 주요 평가 지표이며 허용 가능한 변경 사항은 응용 프로그램 유형, 전류 부하 및 시스템 요구 사항에 따라 정의되어야합니다.
 |  |
혼합 가스 테스트 챔버는 샘플을 제어 된 부식성 가스, 온도, 습도 및 기류에 노출시키는 데 사용되는 환경 테스트 챔버입니다. 커넥터 신뢰성 테스트를 위해 작업실 내부에 반복 가능한 산업 분위기를 조성합니다.
실제 산업 오염은 하나의 가스만으로 인한 경우는 거의 없습니다. 폐수 공장, 화학 작업장 또는 실외 제어 상자에 설치된 커넥터는 H₂ S, SO₂, NO₂, Cl₂, 산소, 습도 및 온도 사이클링이 혼합 될 수 있습니다.
혼합 가스 테스트 챔버는 안정된 습도 및 온도를 유지하면서 제어된 비율로 다수의 가스를 도입할 수 있다. 산업용 커넥터 신뢰성 테스트를 위해 단일 가스 테스트보다 필드 노출에 더 가깝습니다. 엔지니어는 동일한 응력 프로파일에서 재료, 도금 두께, 밀봉 설계, 접촉 구조 및 케이블 조립 방법을 비교할 수 있습니다.
소금 스프레이 또는 습도 노출과 같은 단일 요인 테스트와 비교하여 혼합 가스 테스트는 산업 환경에서 발견되는 결합 된 부식 메커니즘을 더 잘 나타냅니다.
신뢰할 수있는 커넥터 테스트는 실제 응용 프로그램 환경 및 제품 요구 사항에 맞는 잘 정의 된 매개 변수로 시작됩니다.
일반적인 시험 가스로는 H₂S, SO₂, NO₂, Cl₂ 등이 있다. LIB 산업 혼합 가스 테스트 챔버는 독립적 인 가스 채널 제어로 단일 및 혼합 가스 부식 테스트를 모두 지원합니다.
일반적인 테스트 조건은 다음과 같습니다.
매개 변수 | 일반적인 테스트 범위 또는 설정 |
SO₂ 농도 | 100-500 ppb ± 20 ppb, 조정가능한 |
H-S 농도 | 10-100 ppb ± 20 ppb, 조정가능한 |
NO₂ 농도 | 200 ppb ± 20 ppb, 조정가능한 |
Cl₂ 농도 | 10-20 ppb ± 5 ppb, 조정가능한 |
온도 범위 | 15 ℃-80 ℃ |
습도 범위 | 30%-98% RH |
공기 변화율 | 3-10 번/h |
IEC 60068-2-60 이 적용될 때, 25 ℃-30 ℃, 70%-75% RH 및 정의된 ppb-레벨 가스 농도와 같은 시험 대기가 전형적으로 사용된다. 표준 테스트 기간은 심각도 수준에 따라 4 일에서 21 일 사이입니다.
혼합 가스 테스트에서 습도와 기류는 부식 일관성에 직접적인 영향을 미칩니다. 대부분의 산업용 커넥터 테스트는 70% 75% RH를 사용하는 반면, 더 높은 습도는 더 가혹한 조건에 대해 선택 될 수 있습니다.
안정적인 공기 교환 속도 (3-10 배/h) 는 균일 한 가스 분포를 보장하고 샘플에 걸친 테스트 반복성을 향상시킵니다.
테스트 기간은 유효성 검사 목적에 따라 다릅니다.
짧은주기: 재료 선별 및 비교
10-14 일: 디자인 검증
21 일: 높은 신뢰성 평가
짝짓기 및 짝수 없는 조건 모두 시험될 수 있다. 짝을 이루지 않은 노출은 직접 접촉 부식에 초점을 맞추고, 결합 된 테스트는 조립 후 기능적 안정성을 평가합니다.
구조화 된 테스트 프로세스는 결과가 실험실 노출보다는 실제 성능을 반영하도록합니다.
커넥터 어셈블리, 터미널, 하우징 및 케이블 하네스는 테스트 전에 완전히 문서화되어야합니다. 초기 전기 값 (접촉 저항, 절연 저항) 및 시각 조건을 기록해야합니다.
샘플들은 서로 접촉하지 않도록 배치되어야 하고, (구리와 같은) 참조 쿠폰은 부식 심각성을 검증하기 위해 사용될 수 있다.
시험 표준 또는 고객 사양에 따라 프로그램 가스 농도, 온도, 습도, 기류 및 지속 시간.
예제 조건:
30 ℃, 70% RH, H₂S 10 ppb, NO₂ 200 ppb, Cl₂ 10 ppb, SO₂ 100 ppb
IEC 60068-2-60 테스트의 경우 매개 변수 (가스 수준, 허용 오차, 기류 및 지속 시간) 의 완전한 추적 성을 보고서에 기록해야합니다.
안정적인 가스 농도, 온도 및 습도는 반복 가능한 결과에 중요합니다. 신뢰할 수있는 시스템은 정확한 가스 제어, 균일 한 기류 및 지속적인 모니터링이 필요합니다.

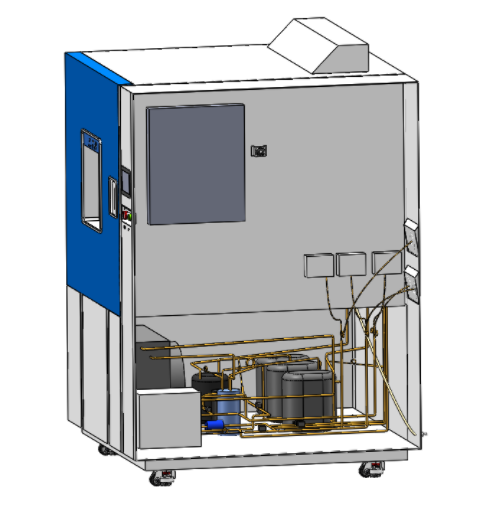

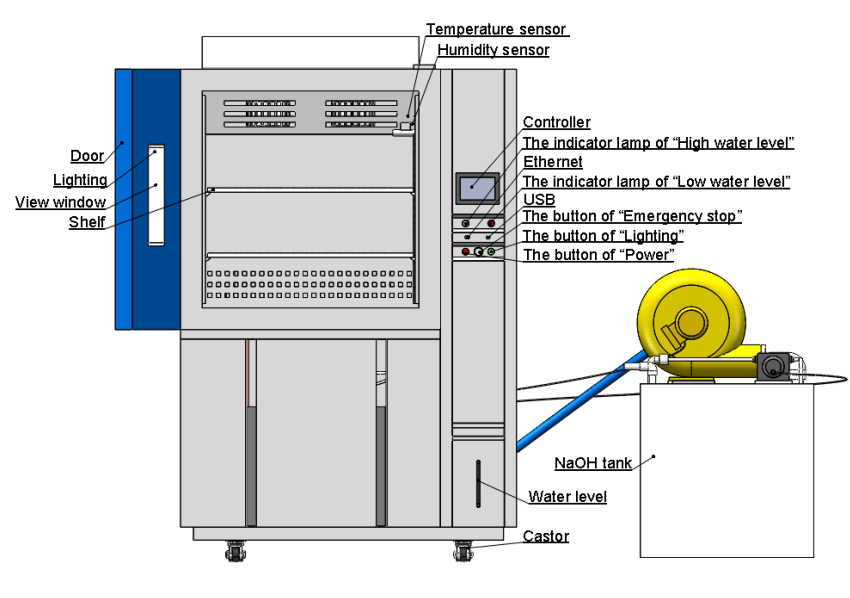

LIB 산업 혼합 가스 테스트 챔버는 독립적 인 가스 센서, 원심 공기 순환, 프로그래밍 가능한 컨트롤러, 이더넷/PC 연결 및 내식성 SUS316 작업실 설계로 장기간 안정적인 작동을 보장합니다.
노출 후 측정 전에 샘플을 안정시켜야합니다. 엔지니어는 일반적으로 테스트 전 및 사후 데이터를 비교하여 성능 변화를 평가합니다.
주요 검사는 다음과 같습니다.
접촉 저항 변화
절연 저항
전기 연속성
표면 부식 관찰
도금 상태 분석
미세 구조 검사
짝짓기/짝짓기 힘
인감 및 주택 무결성
최종 승인 기준은 커넥터 적용 유형, 특히 전력 및 신호 커넥터 사이에 따라 정의되어야합니다.
테스트 데이터는 한 가지 실용적인 질문에 답해야합니다. 부식성 가스 노출 후에도 커넥터가 안전하고 일관되게 작동 할 수 있습니까?
접촉 저항 변화는 종종 첫 번째 데이터 포인트입니다. 저항 증가가 합의된 한계 내에서 유지되고 간헐적인 개방 회로가 발생하지 않으면 커넥터가 통과할 수 있다. 커넥터가 고전압 장비에 사용될 때 절연 저항 및 유전 성능이 또한 점검될 수 있다.
신호 커넥터의 경우, 작은 표면 열화조차도 노이즈를 유발할 수 있습니다. 전력 커넥터의 경우, 부식은 접촉 지점에서 열을 증가시킬 수 있다. 테스트 보고서에는 초기 값, 최종 값, 저항 변화, 시각 상태 및 노출 중 비정상적인 이벤트가 포함되어야합니다.
물리적 검사는 전기적 결과를 설명하는 데 도움이됩니다. 어두운 필름, 녹색 부식 제품, 흰색 침전물, 피팅, 가장자리 공격 또는 도금 균열은 재료 또는 공정 약점을 가리킬 수 있습니다. 현미경 검사는 기공, 긁힘, 압착 이음새 또는 노출 된 비금속에서 부식을 나타낼 수 있습니다.
두 개의 커넥터 설계가 유사한 저항 값을 보이지만 눈에 보이는 부식이 심한 경우 청소기 설계가 장기간 사용하기에 더 안전 할 수 있습니다.
커넥터 제조업체 및 산업용 장비 공급 업체의 경우 챔버 기능이 테스트 품질에 직접 영향을줍니다.
LIB 혼합 가스 테스트 챔버는 SO₂, H₂ S, NO₂ 및 Cluc의 ppb 수준 제어를 지원합니다. 각 가스 채널은 독립적으로 모니터링하고 제어 할 수 있으므로 일괄 적으로 혼합 가스 테스트를 반복 할 수 있습니다.
챔버는 ± 0.5 ℃ 온도 변동, ± 2.0 ℃ 온도 편차 및 ± 2.5% RH 습도 편차와 함께 15 ℃-80 ℃ 및 30%-98% RH를 커버한다. 이를 통해 커넥터 테스트를 통해 오염 물질 노출과 안정적인 습도 응력을 결합 할 수 있습니다.
부식성 가스 테스트는 안전한 작동이 필요합니다. 챔버에는 가스 배기, 전자기 도어 잠금 장치, 과열 보호, 과전류 보호, 물 부족 보호, 가습기 건조 연소 보호 및 누설 방지 기능이 포함됩니다. 이러한 특징은 독성 또는 부식성 가스를 사용한 긴 테스트에 중요합니다.
프로그래머블 컨트롤러 및 PC 연결은 반복 가능한 테스트 프로그램, 데이터 처리 및 장기 노출 테스트를 지원합니다. R & D 검증 및 품질 관리를 실행하는 제조업체의 경우 반복성은 종종 챔버 용량만큼 중요합니다.
LIB 산업부식, 기후, 먼지, 물 유입 및 풍화 테스트를위한 환경 테스트 챔버를 제공하여 여러 산업 분야의 산업 신뢰성 검증을 지원합니다.
산업용 장비 커넥터를 테스트하는 고객을 위해 LIB는 챔버 바디 이상을 제공합니다. 이 회사는 챔버 선택, 가스 구성, 테스트 조건 토론 및 장기 운영 요구를 지원할 수 있습니다. 혼합 가스 테스트 챔버는 전자 부품, 금속 재료, 산업용 어셈블리, 커넥터 샘플 및 현장 사용 전에 내식성 데이터가 필요한 기타 제품에 적합합니다.
LIB 산업은 고급 혼합 가스 테스트 챔버를 제공 할뿐만 아니라 장기 고객 지원을 보장합니다.3 년 보증 및 평생 기술 서비스. 저희 팀은 장비 수명주기 전반에 걸쳐 안정적이고 안정적인 테스트 성능을 유지할 수 있도록 설치 지침, 운영 교육 및 지속적인 기술 상담을 지원합니다.
혼합 가스 테스트는 제어 된 습도 및 온도에서 산업용 장비 커넥터가 H₂S, SO₂, NO₂ 및 Cluc과 같은 부식성 가스에 어떻게 반응하는지 확인합니다. 커넥터가 열악한 환경에서 사용되기 전에 접촉 부식, 저항 증가, 도금 손상 및 신호 불안정성을 드러내는 데 도움이됩니다.
일반적인 가스는 황화수소, 이산화황, 이산화질소 및 염소를 포함한다. 적용에 따라, 암모니아 또는 다른 가스가 또한 사용될 수 있다. 커넥터 신뢰성 테스트를 위해 가스 농도는 일반적으로 ppb 수준에서 제어됩니다.
부식은 금속 접촉 표면에 필름 또는 침전물을 생성합니다. 이들 층은 전도성을 감소시키고 접촉 저항을 상승시킬 수 있다. 저 전류 신호 회로에서, 작은 저항 변화조차도 불안정한 판독 또는 간헐적 인 고장을 일으킬 수 있습니다.
일반적으로이 테스트가 필요한 산업에는 산업 자동화, 전력 장비, 운송, 광산 기계, 폐수 처리, 통신, 해양 장비, 화학 가공 및 실외 전자 시스템이 포함됩니다.
