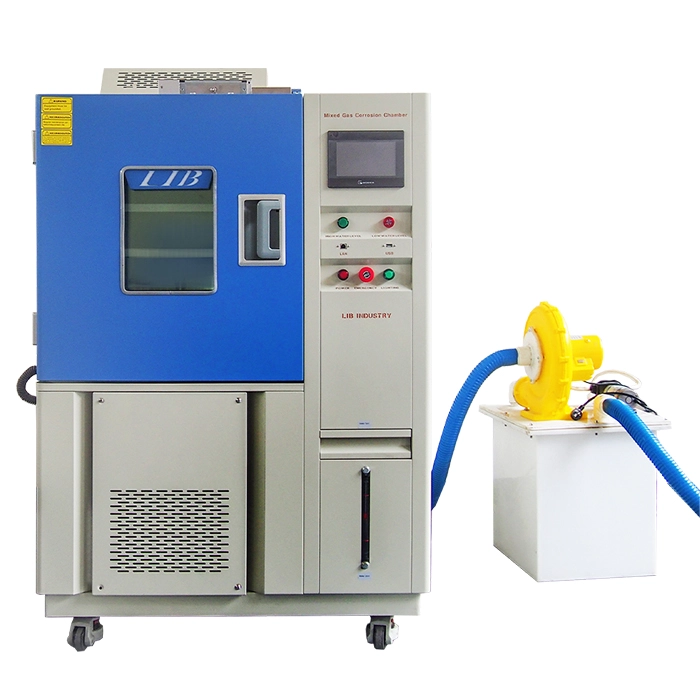

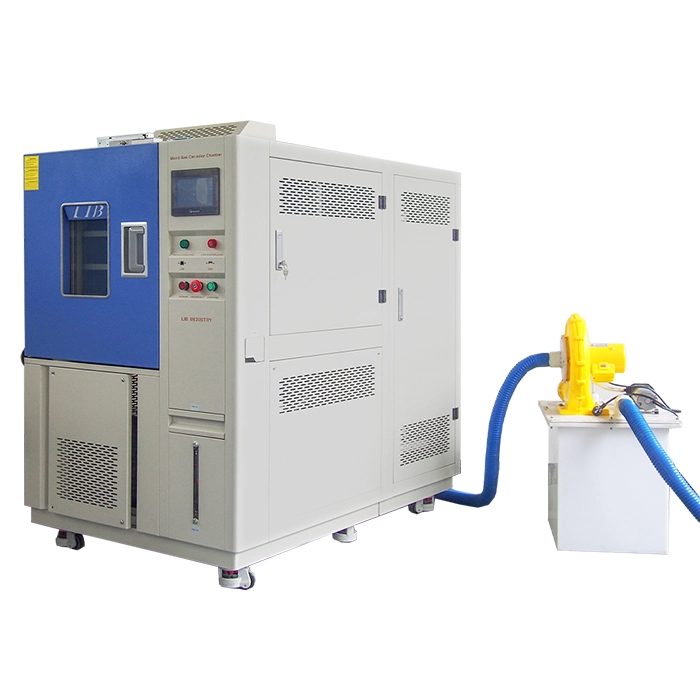

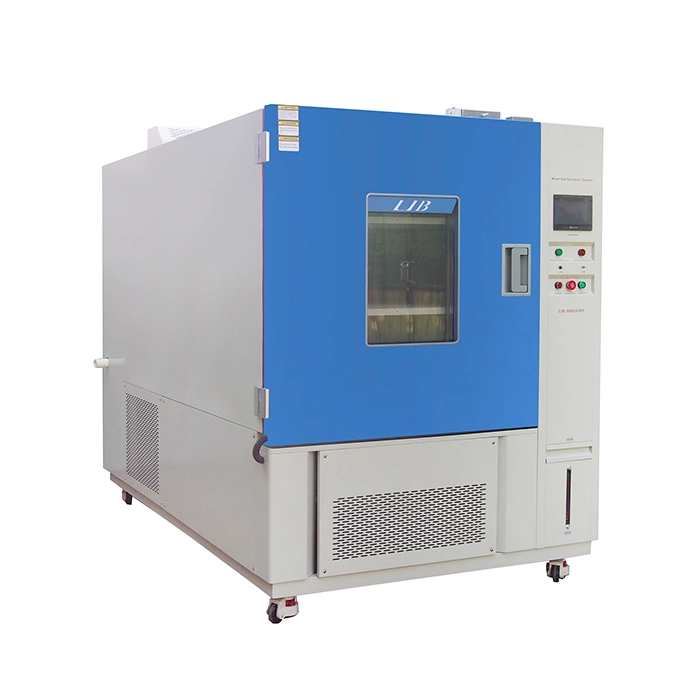

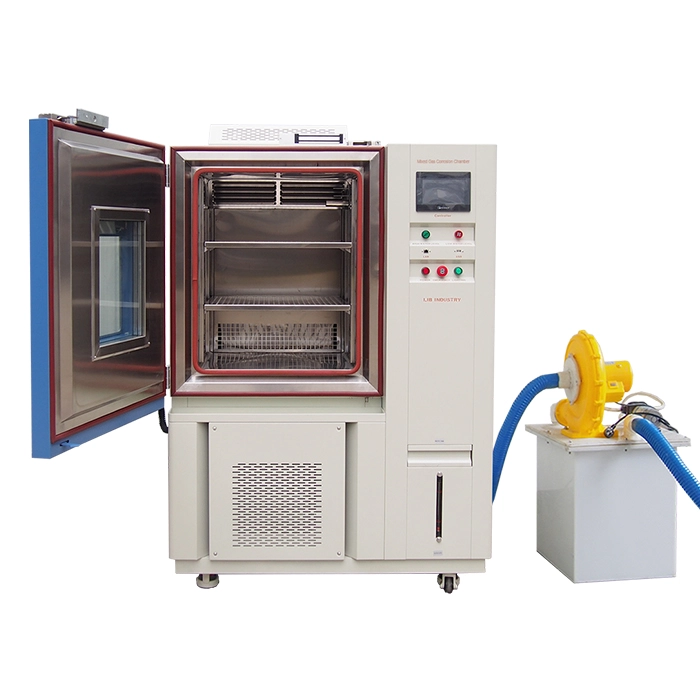

제조 테스트 챔버

Name: 제조 테스트 챔버
Brand: Xi'an LIB Environmental Simulation Industry

MFG(Mixed Flowing Gases) 시험 챔버에서는 다양한 가스의 혼합 비율, 유량, 온도, 습도 및 기타 환경 매개변수를 정밀하게 제어할 수 있으며, 혼합 부식성 가스 환경에서 다양한 재료, 전자 부품 및 기타 제품의 내식성을 시험할 수 있습니다.

LIB MFG 시험 챔버는 단일 가스 시험은 물론 혼합(H2S/NO2/CL2/SO2 등) 가스 시험도 수행할 수 있습니다.

모델: GCM-100, GCM-225, GCM-500, GCM-800, GCM-1000

표준: ASTM B827, ASTM B845, IEC 60068-2-60, IEC 60068-2-42, MIL-STD-810, EIA-364-65

MFG 테스트 챔버가 부식 테스트를 가속화하는 방법

MFG 시험 챔버의 특징 및 장점

1. H2S, NO2, CL2, SO2, NH3 등 다양한 가스를 설정된 비율로 정밀하게 혼합합니다. ppb(10억분의 1) 수준의 제어 정밀도를 갖춘 고정밀 가스 유량 컨트롤러를 사용합니다.

2. 가스 제어 외에도 온도 범위를 15°C에서 100°C까지, 습도를 30%에서 98%RH까지 조절할 수 있어 광범위하고 정밀한 온습도 조절이 가능하여 다양한 시험 요구를 충족합니다.

3. 고정밀 가스 유량 컨트롤러, 온도 센서, 습도 센서가 장착되어 MFG 시험 챔버 내 다양한 매개변수를 정밀하게 제어하여 시험 조건의 안정성과 정확성을 보장합니다.

4. 요철 설계, 실리콘 실링, 전자기 잠금장치를 적용하여 시험 중 시험 챔버의 기밀성을 확보하고 유해 가스 누출을 방지합니다.

MFG 시험 챔버 사양

모델	GCM-100	GCM-225	GCM-500
내부 치수 (mm)	400500500	500600750	700800900
외형 치수 (mm)	101010501620	111011501860	133013502010
내부 용적 (L)	100	225	500
온도 범위	15 ℃ ~ 80 ℃
온도 변동	± 0.5 ℃
온도 편차	± 2.0 ℃
습도 범위	30% ~ 98% RH
습도 편차	±2.5% RH
SO2 농도	100 ~500 ppb ± 20 ppb (조절 가능)
H2S 농도	10 ~100 ppb ± 20 ppb (조절 가능)
NO2 농도	200 ppb ± 20 ppb (조절 가능)
Cl2 농도	10 ~20 ppb ±5 ppb (조절 가능)
공기 교환율	3~10회/시간
냉각 시스템	기계식 압축 냉동 시스템
가습기	외부 격리 방식, 스테인리스 표면 증발 가습기
급수 시스템	정수 시스템, 자동 급수
컨트롤러	프로그래머블 컬러 LCD 터치스크린 컨트롤러 이더넷 연결, PC 링크
가스 센서	H2S/NO2/CL2/SO2 가스 센서
공기 순환	원심식 송풍 팬
도어 잠금장치	전자기 잠금장치
가스 배기 장치	배기 유닛
안전 장치	가습기 공가열 보호; 과온 보호; 과전류 보호; 수위 부족 보호; 누전 보호
내부 재질	SUS316 스테인리스 + 유리섬유 강화 플라스틱
외부 재질	보호 코팅 강판

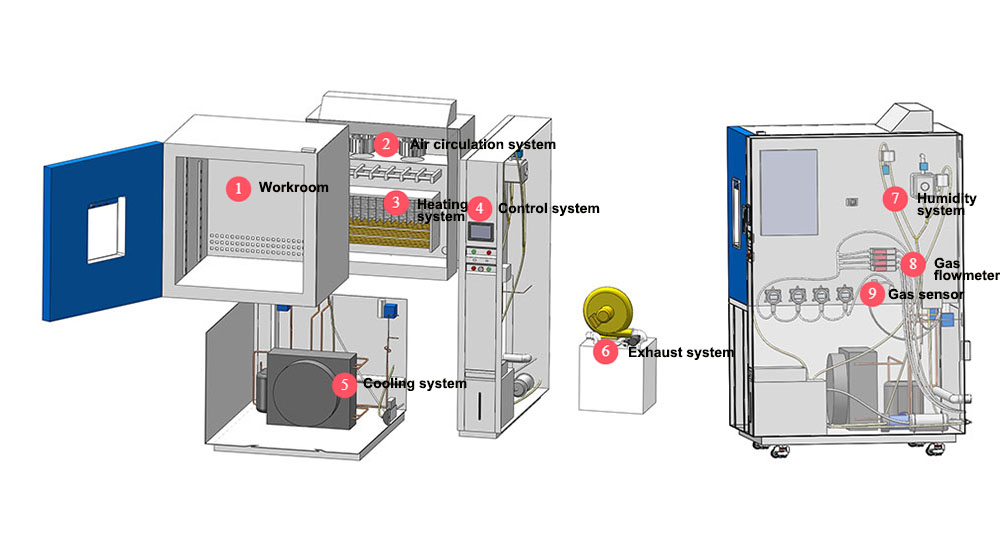

MFG 시험 챔버 구성

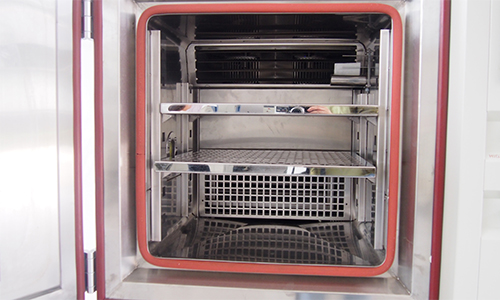

①작업실	The작업실’s SUS304스테인리스 재질은 부식을 방지하고 장비의 견고성을 높이기 위해 유리 강화 플라스틱(FRP) 층으로 덮여 있습니다.
②공기 순환 시스템	원심 팬과 구동 모터로 구성되어 시험 챔버 내 공기를 지속적으로 순환시켜 온도, 습도, 가스 농도 등 환경 매개변수의 균일한 분포를 보장합니다.

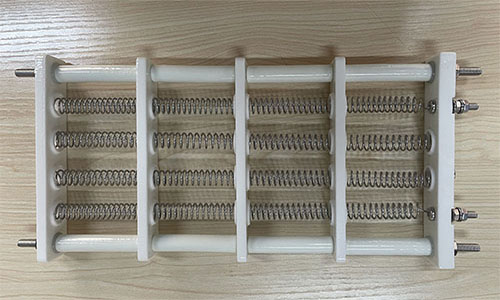

③가열 시스템	고출력 저항선을 사용하여 시험 챔버 내 온도를 빠르게 상승시킵니다.

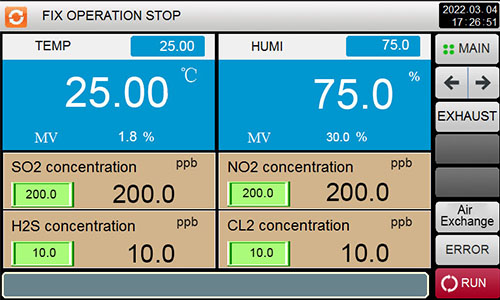

④제어 시스템	PID 제어로 온도, 습도, 가스 유량 등 매개변수를 정밀하게 제어하며, 모니터링, 알람, 데이터 기록 기능도 갖추고 있습니다.

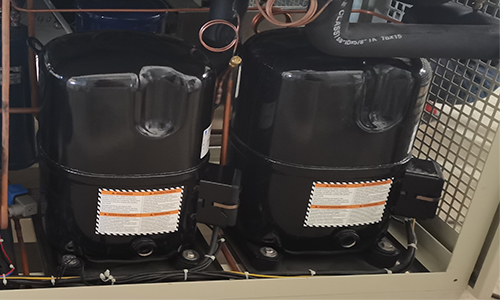

⑤냉각 시스템	압축기, 응축기, 스로틀 기구, 증발기로 구성됩니다. 냉매의 증발을 통해 열을 흡수하여 챔버 내 온도를 낮춥니다.

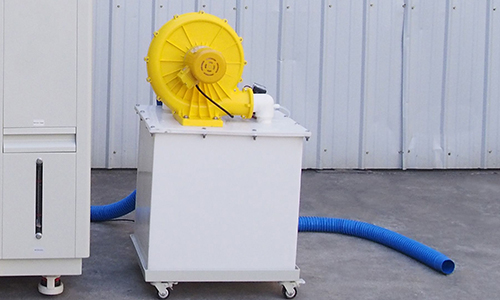

⑥배기 장치	H2S/NO2/CL2/SO2를 희석하기 위한 NaOH 용액 탱크로 작업 환경을 깨끗하고 안전하게 유지합니다. 알칼리성 가스를 희석하기 위한 희석 H₂SO₄ 탱크도 추가할 수 있습니다.

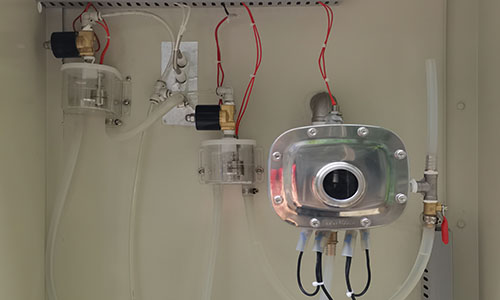

⑦습도 시스템	증기 가습 방식으로 챔버 내챔버.

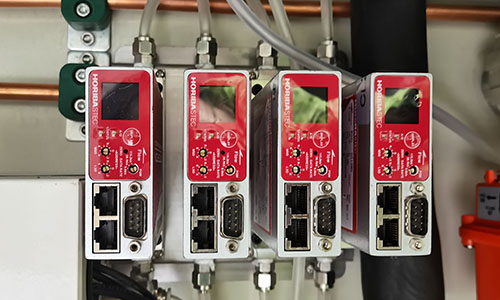

⑧가스 유량계	시험 챔버에 유입되는 가스 유량을 정밀하게 측정하고 제어하여 챔버 내 가스 농도가 시험에 필요한 설정값에 도달하도록 합니다.

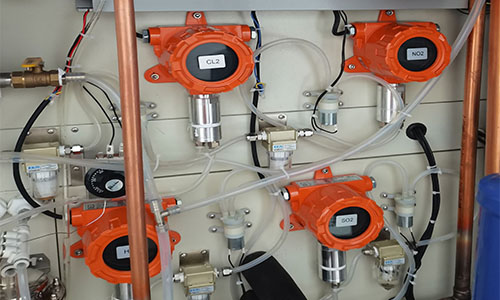

⑨가스 센서	고정밀 가스 센서는 챔버 내의 가스 농도, 종류 및 기타 매개변수를챔버실시간으로 모니터링하고 데이터를 제어 시스템으로 피드백합니다.
