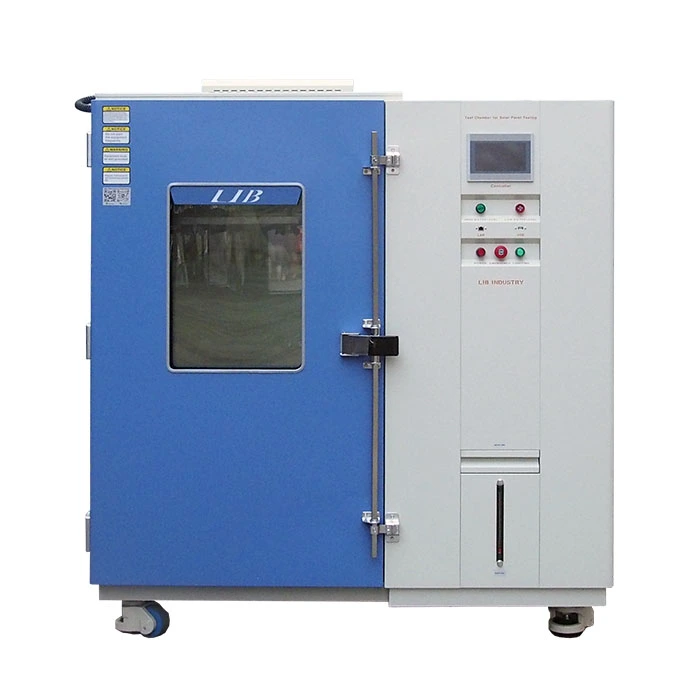

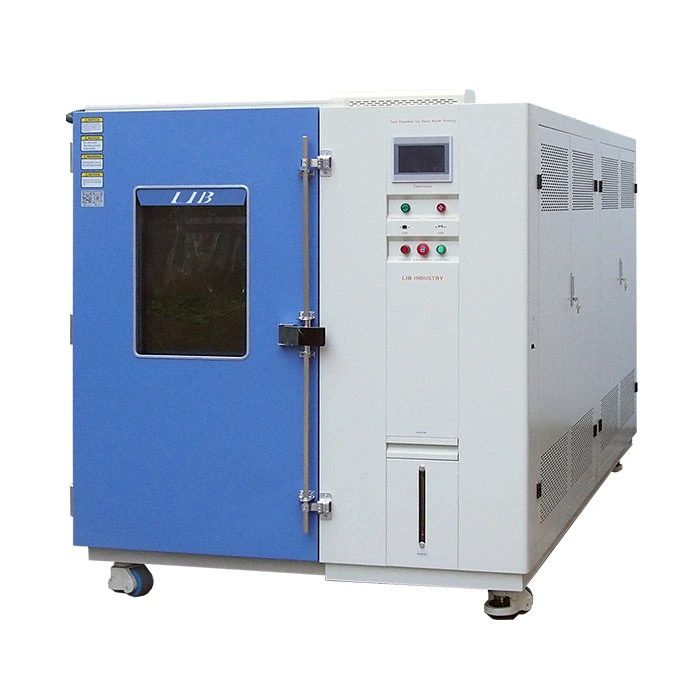

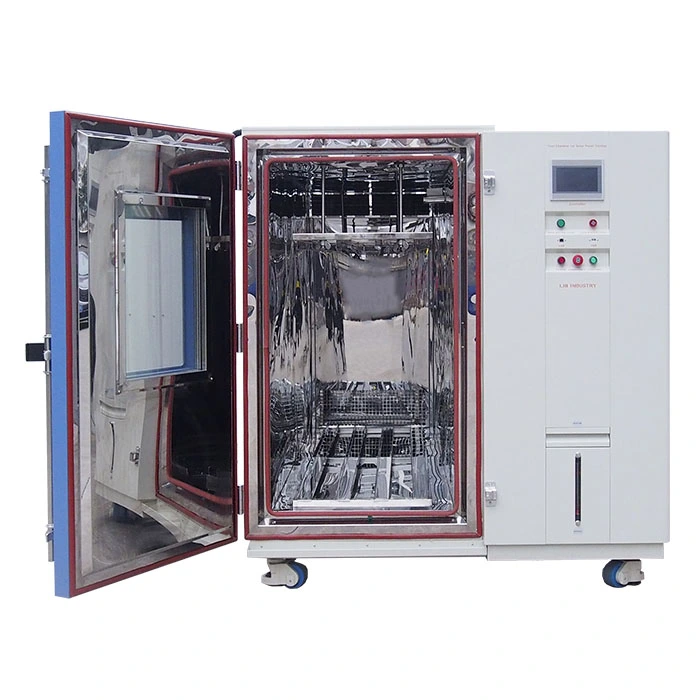

PV 모듈 테스트 챔버

Name: PV 모듈 테스트 챔버
Brand: Xi'an LIB Environmental Simulation Industry

PV 모듈 테스트 챔버는 광전지 (PV) 모듈 성능을 테스트하는 데 사용됩니다. 다른 온도, 습도 등을 시뮬레이션 할 수 있습니다, 온도 범위는-60 ℃에서 + 100 ℃, 습도 범위는 20%-98% RH를 커버합니다. 이러한 방식으로 다양한 환경에서 발전 효율 및 광전지 모듈의 안정성과 같은 성능 표시기가 테스트됩니다.

모델 DHPV-04,PV-04

표준, IEC 62804,IEC 61215,IEC 61646,IEC 62108,UL 1703,JIS C-8990,C-8991,C-8917,C-8938

PV 모듈 테스트 챔버 기능 및 장점

1. 극한 환경 조건을 시뮬레이션하여 태양 광 모듈의 노화 과정을 가속화하고 단기간에 장기 성능과 신뢰성을 평가합니다.

2. 테스트 챔버의 크기와 디자인에 따라 여러 태양 광 모듈을 동시에 테스트 할 수 있습니다. 테스트 효율성을 개선하고 대규모 생산 및 연구 개발에서 테스트 요구를 충족시킵니다.

3. 테스트 챔버는 IEC 61215, IEC 61646 등과 같은 관련 국제 표준 및 산업 사양에 따라 설계 및 제조됩니다.

4. 안정적인 테스트 환경과 정확한 제어 매개 변수는 테스트 결과의 반복성과 비교 가능성을 보장합니다. 동일한 광전지 모듈의 경우 동일한 테스트 조건에서 여러 테스트를 수행하며 결과의 편차가 작습니다.

PV 모듈 테스트 챔버의 사양

모델		PV-04
내부 차원 (mm)		13007001350
전반적인 차원 (mm)		190011001750
인테리어 볼륨		1220L
매개 변수	온도 범위	-60 ℃ ~ + 100 ℃
	온도 변동	± 0.5 ℃
	온도 편차	± 2.0 ℃
	습도 범위	20% ~ 98% RH
	습도 편차	± 2.5% RH
	온도 변화율	1 ~ 3.4 ℃/분
	패널 크기	1M * 2M
	패널 용량	4 / 6 / 8 / 10 / 12 조각
	컨트롤러	프로그래머블 컬러 LCD 터치 스크린 컨트롤러
		이더넷 연결, PC 링크, USB
	습도	급수 시스템	자동적인 물 공급
		급수 시스템	정수 시스템
		가습기	외부 격리, 스테인레스 스틸 표면 증발 가습기
		제습	증발기
	센서	온도 센서	PTR 백금 저항 PT100Ω/MV A-클래스, 정확도 0.001 ℃
		습도 센서	건조하고 젖은 전구 센서
	빌드-물 탱크 (mm)	270300450
	보기 창 크기 (mm)	330*370
	공기 순환	원심 바람 팬
	안전 장치	가습기 건조 연소 보호; 과열 보호; 과전류 보호; 냉매 고압 보호; 물 부족 보호; 지구 누설 보호

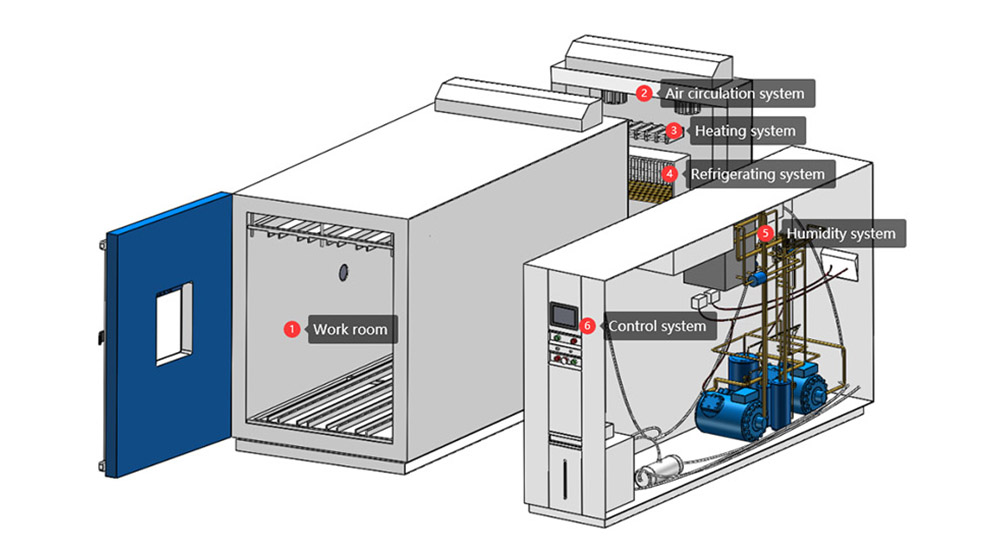

PV 모듈 테스트 챔버의 구성

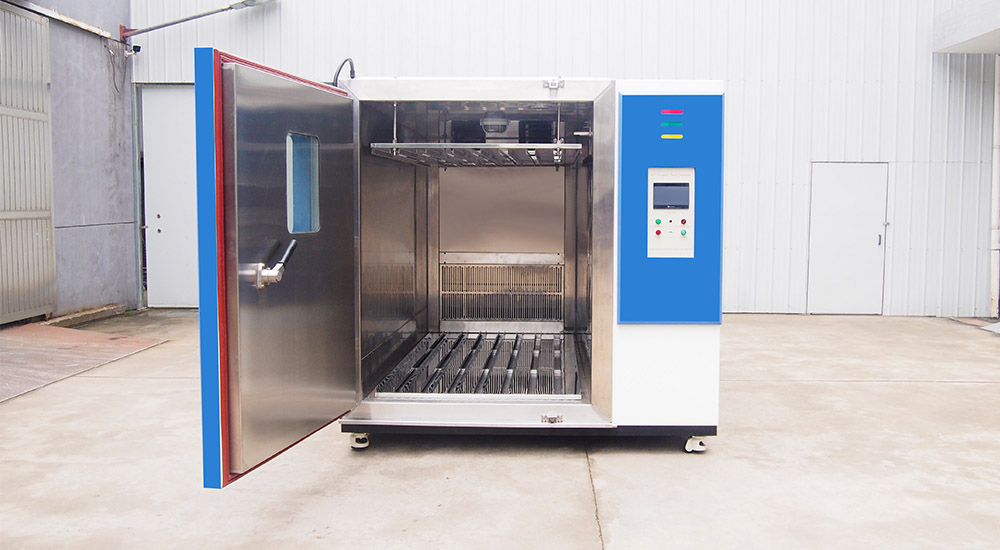

① 작업실	작업실은 내식성과 고온 저항성을 갖춘 SUS304 를 사용합니다. 도어와 하우징 사이에 이중 열 안정 실리콘 고무 씰이 설치됩니다. 온도 및 습도 센서가 장착되어 있습니다. 샘플 홀더는 PV 모듈의 다양한 사양의 테스트 요구를 충족시키기 위해 샘플 홀더의 거리와 각도를 조정하는 것과 같이 조정될 수 있습니다.

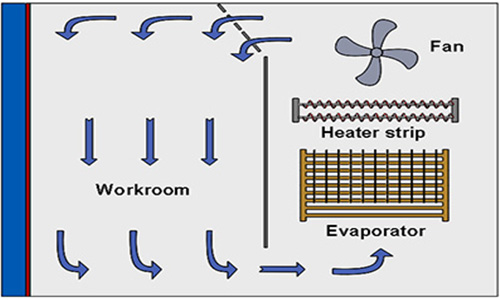

② 공기 순환 시스템	여러 축 팬을 설치하십시오. 온도 그래서 공기의 순환을 촉진, 습도 및 기타 맞춤형 환경 요소는 지역 환경 차이를 피하기 위해 테스트 공간에 고르게 분포됩니다.

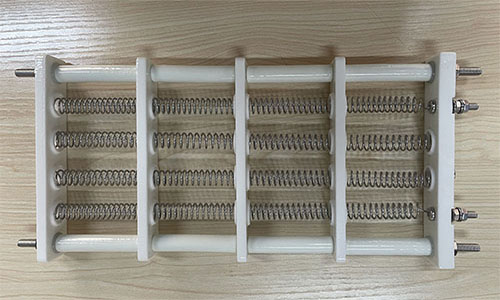

③ 난방 시스템	저항 와이어 가열은 온도 상승을 달성하기 위해 시험 챔버 내부의 공기를 신속하고 고르게 가열 할 수 있습니다.1-3.4 ℃/min으로.

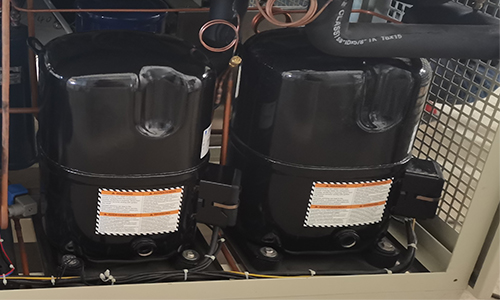

④ 냉장 시스템	냉동 시스템은 압축기, 응축기, 증발기, 스로틀 밸브 및 기타 구성 요소로 구성된 기계적 압축 냉장을 채택합니다.

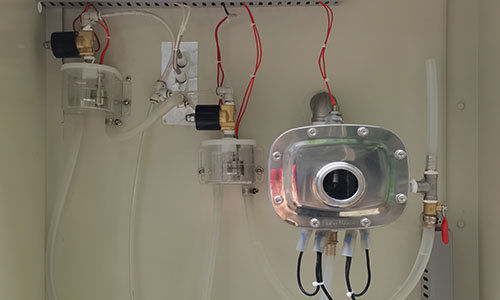

⑤ 습도 체계	물을 수증기로 변환하고 시험실 내부의 습도를 증가시키는 증기 가습기.

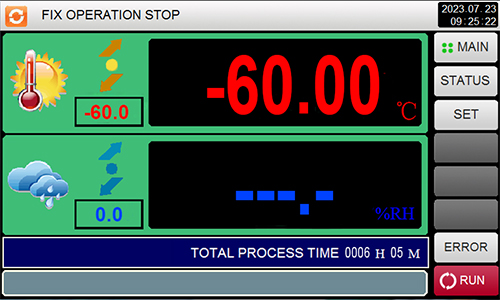

⑤ 통제 시스템	프로그래머블 컬러 LCD 터치 스크린 컨트롤러. 컨트롤러는 테스트 환경의 자동 조정을 실현하기 위해 설정된 매개 변수에 따라 정확하게 제어 할 수 있습니다.
