기획부터 시운전까지: LIB, Measurement Canada에 Walk-In TH-080C 챔버 납품

Jun 04 2026

Table of Content [Hide]

엔지니어링 협업에서 현장 시운전까지, Measurement Canada를 위한 정밀 환경 시뮬레이션 제공

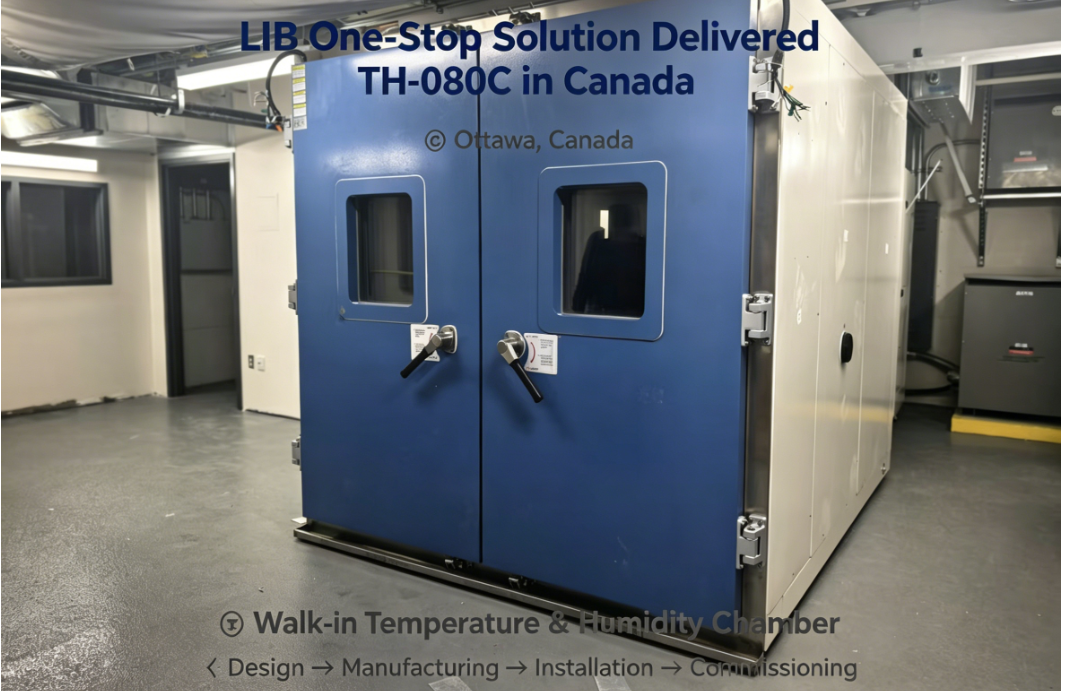

LIB industry는Walk-In온도 및 습도 챔버TH-080C at Measurement Canada, 오타와, 온타리오, 캐나다의 설치 및 시운전을 성공적으로 완료했습니다. 이 프로젝트는 초기 기술 조율 및 시스템 설계부터 최종 현장 조립 및 검증까지 원활하게 진행되었으며, 이는 대규모 환경 시뮬레이션 시스템을 제공하는 LIB의 글로벌 역량에 또 하나의 이정표를 세웠습니다.

이번 설치는 맞춤형 환경 시험 장비에 대한 LIB의 엔지니어링 역량뿐만 아니라, 고정밀·고신뢰성 시험 솔루션으로 국가급 연구소를 지원해 온 검증된 경험을 보여줍니다.


프로젝트 개요: 캐나다에 납품된 정밀 환경 시험 시스템

TH-080C 워크인 챔버는 측정 정확성과 적합성을 보장하는 국가 계측 및 표준 기관인 Measurement Canada를 위해 설계 및 납품되었습니다.

이 시스템은 정밀 기기 및 부품의 신뢰성 시험, 교정 검증, 장기 안정성 평가를 위해 제어된 온·습도 환경을 시뮬레이션하는 데 사용됩니다.

초기 요구 사항 논의부터 엔지니어링 설계, 제조, 물류, 설치 및 시운전까지, LIB는 완전 통합 턴키 솔루션을 제공했습니다.

이번 프로젝트는 다시 한 번 LIB의 능력을 입증합니다전 세계 고급 과학 및 규제 연구소를 위한 맞춤형 환경 시뮬레이션 시스템 제공.

현장 설치 과정: 납품부터 완전한 시스템 통합까지

설치는 LIB의 전문 엔지니어링 팀이 수행하여, 전체 과정에서 정밀한 정렬, 구조적 무결성 및 시스템 안정성을 보장했습니다.

1단계: 장비 반입 및 배치

챔버 패널, 냉동 시스템, 제어반, 액세서리 등 모든 모듈 부품은 안전하게 운송되어 사전에 준비된 실험실 공간으로 이동되었습니다. 각 모듈은 설치 정확성을 위해 엔지니어링 배치 도면에 따라 배치되었습니다.

2단계: 워크인 챔버 외함 조립

메인 챔버 구조는 고성능 단열 모듈 패널을 사용하여 조립되었습니다. 주요 설치 절차는 다음과 같습니다:

구조 프레임 정렬 및 보강
고밀도 PU 단열 패널 조립
에너지 효율을 위한 열밀봉 처리
안전 인터록 시스템이 포함된 대형 출입문 설치

3단계: 전기 및 제어 시스템 통합

엔지니어링 팀은 다음을 포함한 전체 시스템 통합을 완료했습니다:

전기 배선 및 전원 시스템 연결
센서 설치 및 교정
공기 순환 시스템 조립
제어반 구성 및 PLC 통합

4단계: 시스템 시운전 및 시험

설치 후, 시스템은 전체 성능 검증을 거쳤습니다:

온도 사이클 안정성 시험
습도 제어 정확도 검증
안전 인터록 및 경보 시스템 점검
장시간 작동 신뢰성 시험

챔버는 안정적인 작동을 성공적으로 달성했으며 프로젝트에 정의된 모든 기술 요구 사항을 충족했습니다.

TH-080C 기술 사양

매개변수	사양
온도 범위	-70°C to +150°C (맞춤 설정 가능)
습도 범위	10% to 98% RH
온도 안정도	±0.5°C
습도 편차	±2.5% RH
챔버 유형	워크인 모듈 구조
제어 시스템	PLC 터치스크린 지능형 컨트롤러
데이터 인터페이스	USB / Ethernet / PC Link

대규모 워크인 환경 시스템에 대한 검증된 전문성

워크인 환경 챔버는 표준 시험 장비에 비해 더 높은 수준의 엔지니어링 복잡성을 나타냅니다. 구조 설계, 냉동 용량, 공기 유동 역학 및 현장 설치 관리 간의 정밀한 조율이 필요합니다.

LIB industry는 전 세계적으로 대규모 환경 시뮬레이션 시스템을 제공한 광범위한 경험을 보유하고 있습니다. 주목할 만한 참조 프로젝트로는Nidec을 위한 98m³ 워크인 환경 챔버의 설치가 있으며, 이는 초대형 시스템 통합을 처리하는 LIB의 역량을 입증합니다.

이러한 프로젝트에는 다음이 필요합니다:

대형 단열 인클로저를 위한 구조적 하중 지지 엔지니어링
대용량에서의 안정적인 온·습도 균일성
복잡한 물류 및 모듈 운송 계획
현장 조립 정밀도 및 다중 시스템 조율

이러한 프로젝트를 통해 LIB는 까다로운 산업 응용 분야에 대해 신뢰할 수 있고 확장 가능한 환경 시험 솔루션을 제공해 온 강력한 실적을 쌓았습니다.

LIB Industry의 온·습도 시험 챔버 전체 제품군

연구소, 생산 환경, 산업 품질 관리 등 다양한 시험 요구를 충족시키기 위해, LIB industry는 온·습도 시험 솔루션의 완전한 포트폴리오를 제공합니다.

제품 포트폴리오 개요

Item	벤치탑 온·습도 챔버	표준 수직형 챔버	워크인 환경 챔버
제품 유형	벤치탑 온·습도 챔버	표준 수직형 챔버	워크인 환경 챔버
모델 범위	TH-50 / TH-80	TH-100/ ... / TH-1000	TH-080C 및 맞춤형 시스템
주요 특징	컴팩트 설계, 고정밀, 빠른 응답	균형 잡힌 성능, 중간 용량, 안정적인 작동	대용량, 모듈 구조, 현장 설치
	벤치탑 기후 챔버	수직형 온·습도 챔버	워크인 환경 챔버
