전자제품용 환경 챔버를 선택하는 것은 제품 유형, 신뢰성 요구사항 및 시뮬레이션해야 할 환경 조건에 따라 달라집니다. 표준 온도 챔버는 안정적인 고온 및 저온 노출에 적합하며, 열 사이클 챔버는 반도체, PCB, 커넥터 및 전자 조립품의 고장을 가속화하는 반복적인 온도 변화를 위해 설계되었습니다. 일반적인 표준으로는 IEC 60068, JEDEC, MIL-STD-883 및 IPC 신뢰성 사양이 포함됩니다. 가장 중요한 선택 요소는 온도 정확도, 램프 속도, 기류 균일성, 샘플 열부하, 그리고 챔버가 PCB 온도 사이클링 및 반도체 신뢰성 시험을 위한 실제 작동 조건을 재현할 수 있는지 여부입니다.
전자 제품은 수명 주기 동안 지속적인 열 스트레스를 받습니다. 작동, 운송 및 보관 중 온도 변화로 인해 전자 조립품 내부의 서로 다른 재료가 서로 다른 속도로 팽창 및 수축하여 결국 성능 저하나 물리적 손상을 초래할 수 있습니다.
전자제품용 환경 챔버는 제어된 실험실 환경에서 이러한 조건을 시뮬레이션하도록 설계되었습니다. 주로 다음과 같은 시험에 사용됩니다:
반도체 소자
집적 회로 (IC)
인쇄 회로 기판 (PCB)
센서
파워 모듈
케이블 어셈블리
산업 및 소비자 전자 제품
환경 시험의 주요 목적은 제품이 생산 또는 시장에 출시되기 전에 잠재적인 신뢰성 문제를 식별하는 것입니다. 일반적인 고장 모드는 다음과 같습니다:
솔더 조인트 피로
PCB 변형
반도체 패키지 균열
커넥터 접촉 불량
습기 관련 손상
전기적 성능 불안정
재료 팽창 불일치
이러한 응용 분야 중에서 PCB 온도 사이클링은 가장 널리 사용되는 신뢰성 방법 중 하나입니다. PCB를 고온과 저온에 반복적으로 노출시킴으로써 엔지니어는 열 스트레스를 가속화하고 솔더 조인트 내구성, 기판 신뢰성 및 부품 안정성을 평가할 수 있습니다.
반도체 제품의 경우 반도체 신뢰성 시험은 칩, 패키지 및 전자 장치가 극한 온도나 반복적인 열 사이클에 장기간 노출된 후에도 안정적인 전기적 성능을 유지하는지 확인합니다.
전자 산업에서 환경 시험은 항공우주, 통신, 의료 장비, 산업 자동화 및 소비자 전자 제품에 사용되는 제품에 필수적입니다. 적절한 인증은 제조업체가 제품 설계를 개선하고, 현장 고장을 줄이며, 국제 신뢰성 표준을 충족하는 데 도움이 됩니다.
전자 제품마다 다른 환경 프로파일이 필요합니다. 장비를 선택하기 전에 엔지니어는 적용 가능한 시험 표준, 온도 범위, 사이클 요구 사항 및 허용 기준을 확인해야 합니다.
표준 |
온도 범위 |
습도 |
시험 유형 |
적용 분야 |
IEC 60068-2-1 |
저온 |
N/A |
내한성 시험 |
전자 부품 |
IEC 60068-2-2 |
고온 |
N/A |
내열성 시험 |
전자 기기 |
IEC 60068-2-14 |
-65°C ~ +150°C 일반 |
N/A |
온도 사이클링 |
열 스트레스 평가 |
IEC 60068-2-30 |
25°C–55°C |
최대 95% RH |
습열 사이클링 |
내습성 |
JEDEC JESD22-A104 |
-40°C ~ +125°C 일반 |
N/A |
온도 사이클링 |
반도체 인증 |
MIL-STD-883 Method 1010 |
사용자 정의 |
N/A |
열 사이클링 |
마이크로일렉트로닉스 |
IPC-9701 |
사용자 정의 |
선택 사항 |
솔더 조인트 신뢰성 |
PCB 시험 |
일반적인 전자 환경 시험에는 다음이 포함됩니다:
고온 저장
저온 저장
열 사이클링
습열 노출
가속 노화
신뢰성 인증
PCB 온도 사이클링의 경우 시험은 일반적으로 반복적인 온도 변화 후 열팽창 응력, 솔더 조인트 성능 및 전기적 연속성에 초점을 둡니다.
반도체 신뢰성 시험의 경우 엔지니어는 환경 노출과 전기적 측정을 결합하여 누설 전류, 저항 및 기능적 안정성과 같은 매개변수를 확인할 수 있습니다.
전자 응용 분야마다 다른 챔버 구성이 필요합니다. 온도 범위만을 기준으로 장비를 선택하면 시험 성능이 부족할 수 있습니다.
사양 |
열 챔버 |
열 사이클 챔버 |
커스텀 전자 챔버 |
온도 범위 |
-70°C ~ +180°C |
-70°C ~ +180°C |
사용자 정의 |
습도 범위 |
선택 사항 |
선택 사항 |
사용자 정의 |
챔버 용적 |
소형~중형 |
소형~중형 |
사용자 정의 |
램프 속도 |
표준 프로그래밍 가능 온도 변화 |
빠른 온도 전환 |
사용자 정의 |
기류 |
안정적인 시험을 위한 균일한 순환 |
반복적인 열 전환에 최적화 |
응용 분야별 기류 설계 |
샘플 열부하 |
낮음~중간 |
중간 |
중간~높음 |
안전 구성 |
과온 보호 및 경보 |
고급 모니터링 및 보호 시스템 |
사용자 정의 안전 기능 |
적용 가능 표준 |
IEC 60068, JEDEC, IPC |
IEC 60068-2-14, JEDEC JESD22, IPC |
산업별 표준 |

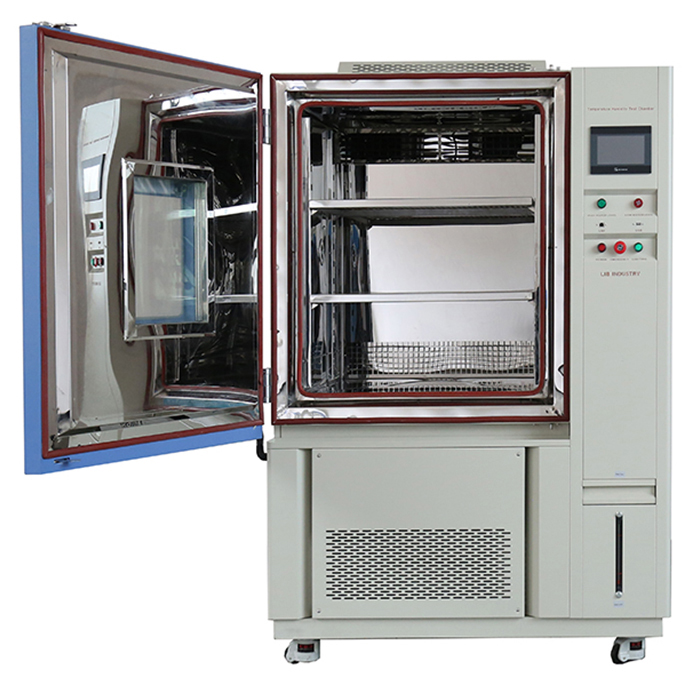

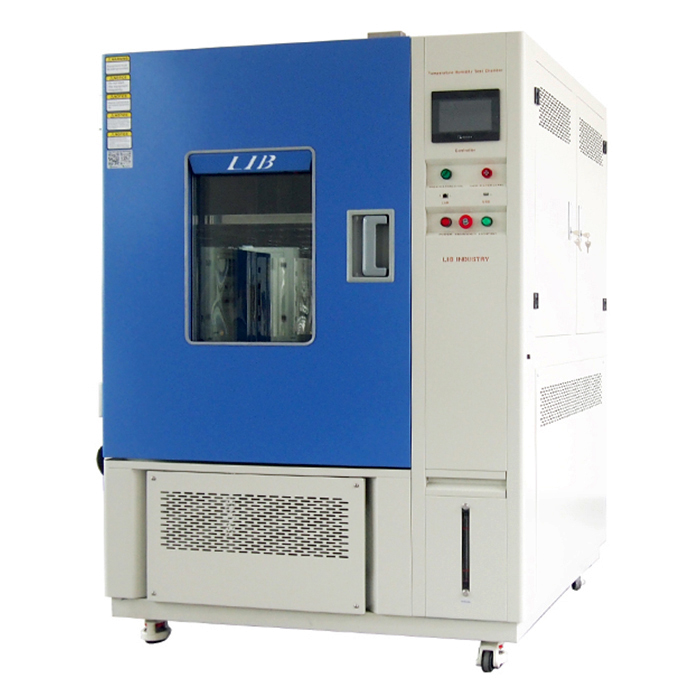

A열 챔버전자 부품의 제어된 온도 노출 및 환경 신뢰성 시험을 위해 설계되었습니다. 반도체, PCB, 커넥터 및 전자 조립품의 고온 저장, 저온 시험, 열 노화 및 일반 인증에 일반적으로 사용됩니다.
A열 사이클 챔버반복적인 온도 전환을 위해 설계되었으며, PCB 조립품, 반도체 패키지 및 전자 커넥터를 포함한 열 피로가 관련된 응용 분야에 더 적합합니다.
전자 조립품, 프로세서 및 전력 부품은 작동 중에 열을 발생시킬 수 있습니다. 열 발생을 고려하지 않으면 챔버가 정확한 시험 조건을 유지하지 못할 수 있습니다.
너무 작은 챔버는 기류를 제한하고 온도 차이를 만들 수 있습니다. 선택한 챔버는 적절한 공기 순환, 센서 배치 및 향후 시험 요구 사항을 위해 충분한 공간을 제공해야 합니다.
센서는 실제 샘플 조건을 대표해야 합니다. 공기 배출구, 챔버 벽 또는 발열체에 너무 가까이 센서를 설치하면 부정확한 결과가 나올 수 있습니다.
컨트롤러가 정확한 온도 값을 표시한다고 해서 전체 챔버 공간이 동일한 정확도를 갖는 것은 아닙니다. 온도 균일성, 변동 및 복구 시간도 고려해야 합니다.
열 사이클링 응용 분야에서 가열 및 냉각 속도는 시험 결과에 직접적인 영향을 미칩니다. 온도 범위만으로는 챔버가 신뢰성 요구 사항을 충족하는지 확인할 수 없습니다.
환경 챔버를 구매하기 전에 사용자는 다음을 확인해야 합니다:
전원 공급
환기 요구 사항
실험실 공간
배수 조건
유지 보수 공간
적합 대상:
반도체 샘플
IC 시험
소형 PCB 조립품
실험실 연구
벤치탑 챔버는 부품 개발 및 검증을 위한 소형의 정확한 온도 제어를 제공합니다.
적합 대상:
전자 조립품
커넥터 시험
신뢰성 인증
리치인 챔버는 반복적인 환경 시험을 수행하는 엔지니어링 실험실에 쉬운 접근을 제공합니다.
적합 대상:
대형 전자 시스템
산업 장비
통신 어셈블리
워크인 챔버는 표준 실험실 장비에 맞지 않는 대형 제품을 위한 충분한 공간을 제공합니다.
적합 대상:
반도체 패키지
PCB 조립품
커넥터 신뢰성 시험
열 충격 챔버급격한 온도 변화에 대한 저항력을 평가하고 재료 팽창 차이로 인한 약점을 식별합니다.
적합 대상:
전자 커넥터
금속 하우징
보호 코팅
염수 분무 시험은 습하고 가혹한 환경에서의 내식성을 평가합니다.
적합 대상:
실외 전자 장치
장비 인클로저
산업 시스템
IP 챔버는 IEC 60529 요구 사항에 따라 먼지와 물 유입에 대한 보호 수준을 확인합니다.
적합 대상:
고전력 전자 시스템
특수 온도 프로파일
복잡한 신뢰성 시험
커스텀 챔버는 특수 고정구, 모니터링 시스템 및 응용 분야별 기능을 통합할 수 있습니다.
온도 챔버는 일정한 열 노출에 적합하지만, 반복적인 온도 변화와 가속화된 반도체 신뢰성 시험에는 열 사이클 챔버가 권장됩니다. 최종 선택은 소자 유형, 온도 프로파일 및 인증 표준에 따라 달라집니다.
온도 시험은 안정적인 조건에서 제품 성능을 평가하는 반면, 온도 사이클링은 고온과 저온을 반복적으로 변화시켜 열 응력을 시뮬레이션하고 피로 관련 고장을 식별합니다.
시험 기간은 선택한 표준, 온도 범위, 사이클 수량 및 제품 요구 사항에 따라 다릅니다. 일부 인증 프로그램은 수백 사이클이 필요할 수 있으며, 가속 신뢰성 시험은 수천 번의 온도 전환을 포함할 수 있습니다.
올바른 챔버 크기는 샘플 크기, 수량, 기류 요구 사항 및 열 발생에 따라 달라집니다. 균일한 온도 분포를 유지하기 위해 샘플 주변에 충분한 공간을 확보해야 합니다.
예. 적절하게 구성된 환경 챔버는 다양한 전자 부품을 시험할 수 있지만, 온도 범위, 램프 속도, 챔버 용량 및 고정구는 각 응용 분야에 맞아야 합니다.
RFQ에는 샘플 크기, 시험 표준, 온도 범위, 사이클링 요구 사항, 습도 조건, 열부하, 모니터링 요구 사항 및 설치 조건이 포함되어야 합니다.
적절한 챔버를 선택하려면 제품 유형, 시험 목표, 적용 가능한 표준, 샘플 크기, 온도 변화 속도 및 향후 시험 요구 사항을 평가해야 합니다. 상세한 사양 검토는 정확하고 반복 가능한 결과를 보장하는 데 도움이 됩니다.
