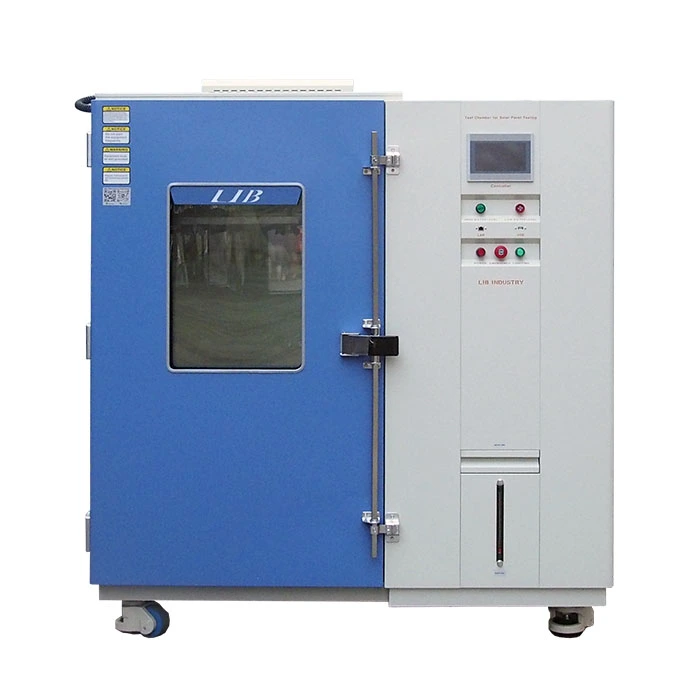

LIB Industry에서 판매 중인 PV 기후 챔버

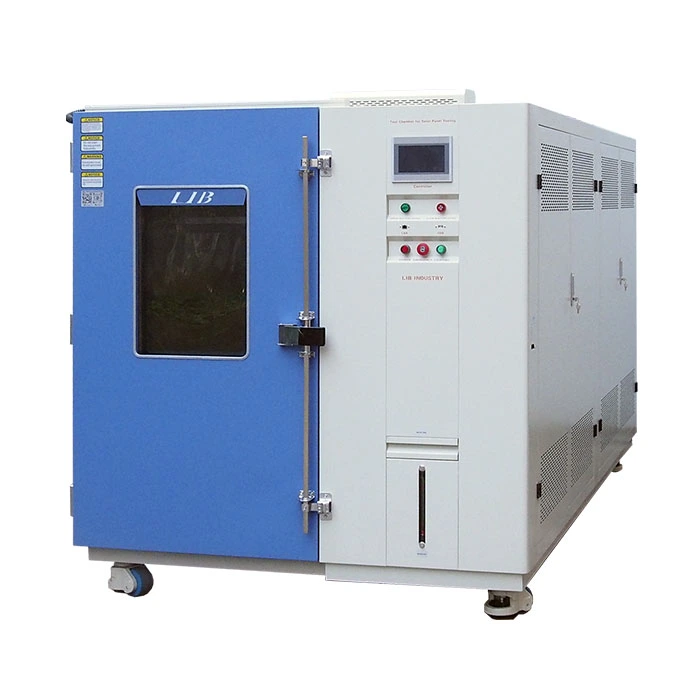

지금 PV 모듈 시험 챔버를 맞춤 설정하세요

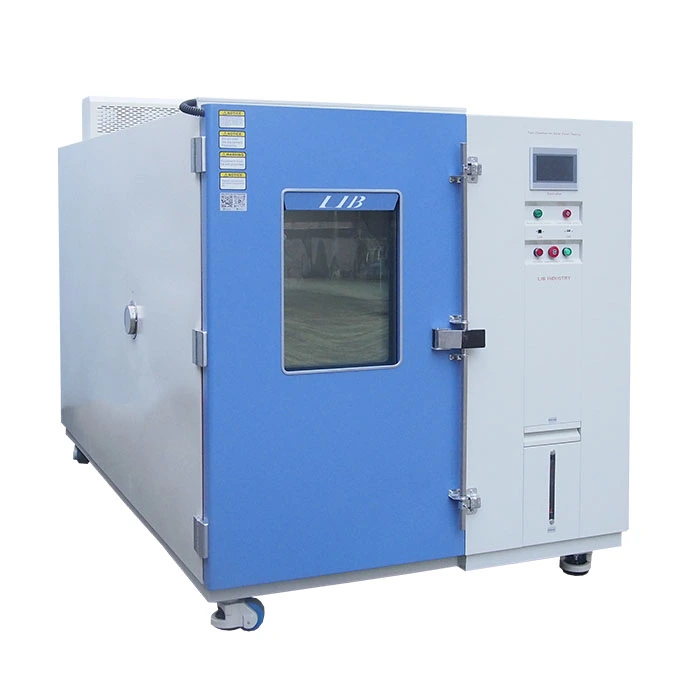

PV 테스트 챔버 도매 공장
경쟁력 있는 PV 기후 챔버 가격
LIB Industry에서 판매 중인 PV 기후 챔버
지금 PV 모듈 시험 챔버를 맞춤 설정하세요
PV 테스트 챔버 도매 공장
경쟁력 있는 PV 기후 챔버 가격

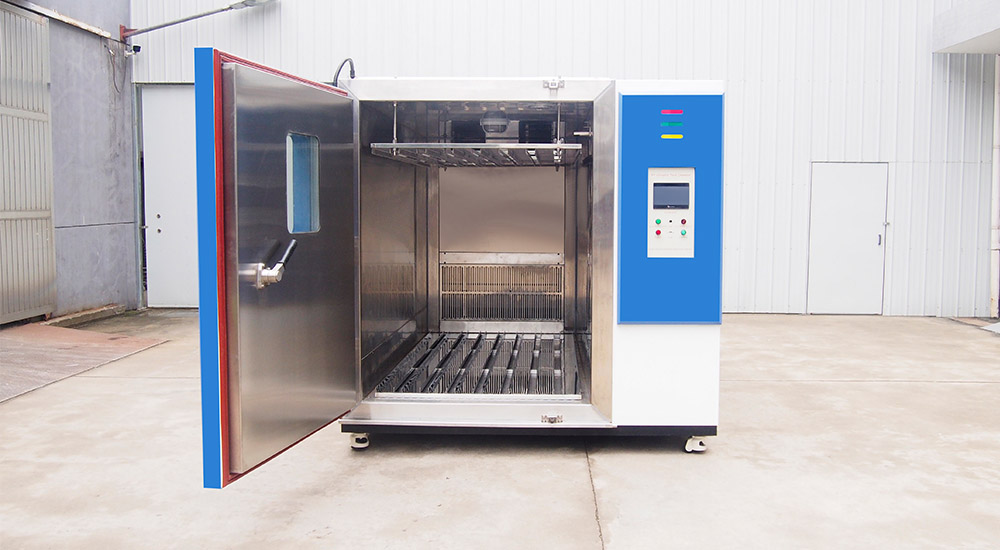

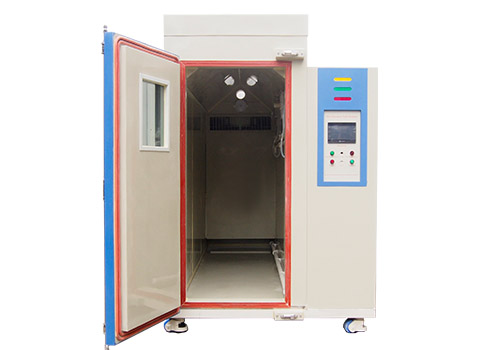

PV 기후 챔버

PV 기후 챔버는 온습도 챔버의 한 유형으로, 주로 태양광(PV) 제품의 온도 및 습도 시뮬레이션 테스트에 사용되어 다양한 온도 및 습도 조건에서의 성능과 신뢰성을 평가하며, 온도 범위는 -60℃ ~ +100 ℃  이고 습도 범위는 20% ~ 98% RH입니다.



모델: DHPV-04,PV-04

표준: ,IEC 62804,IEC 61215,IEC 61646,IEC 62108,UL 1703,JIS C-8990,C-8991,C-8917,C-8938

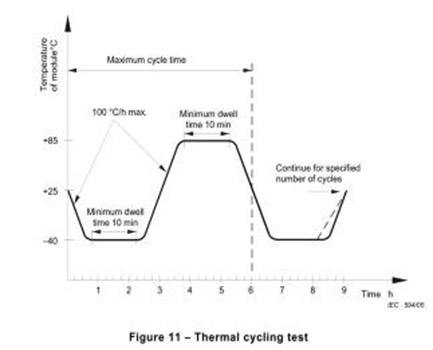

극한 조건에서의 PV 모듈 열순환 시험


PV 기후 챔버의 특징 및 이점

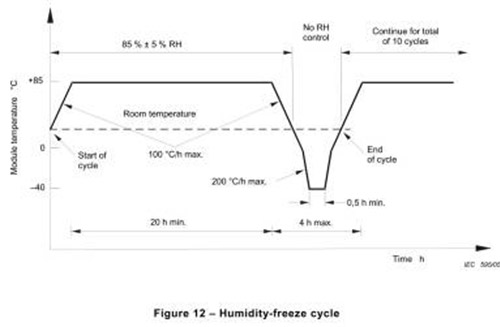

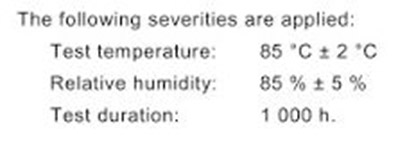

1. 전문적인환경 챔버 제조업체당사의 pv 모듈 테스트 챔버는 광전지 제품이 실제 사용 과정에서 직면할 수 있는 다양한 온도 및 습도 환경, 예를 들어 다양한 지역의 기후 조건, 계절에 따른 온습도 변화 등을 매우 재현합니다. 85도 온도와 85% 습도와 같은 특수 조건에 대해 표준에 따라 테스트할 수 있습니다.



2. 테스트 효율이 높으며, 여러 태양광(PV) 제품을 동시에 테스트하거나 동일한 제품을 다양한 온습도 조건에서 테스트할 수 있습니다. 또한 PV 기후 챔버의 승온 및 냉각 속도가 더 빠릅니다.



3. 조절 가능한 시료 홀더로, 시료 홀더의 높이를 조절하여 다양한 크기의 태양광 모듈에 대한 적용성을 향상시킬 수 있습니다. 태양광 모듈 배치 각도도 조절 가능합니다.




4. 맞춤형 환경 요소. 온도와 습도 외에도 빛, 비, 풍속, 염수 분무 등과 같은 다른 환경 요소를 추가로 맞춤 설정할 수 있으며, 이러한 환경 요소들은 개별적으로 또는 조합하여 제어할 수 있습니다.




PV 기후 챔버 사양

모델

PV-04

내부 치수 (mm)

1300*700*1350

외형 치수 (mm)

1900*1100*1750

내부 용량

1220L

파라미터

온도 범위

-60℃ ~ +100℃

온도 변동

±0.5℃

온도 편차

±2.0℃

습도 범위

20% ~ 98% RH

습도 편차

±2.5% RH

온도 변화율

1 ~ 3.4℃ / 분

패널 크기

1M*2M

패널 용량

4 / 6 / 8 / 10 / 12개

컨트롤러

프로그래밍 가능한 컬러 LCD 터치 스크린 컨트롤러

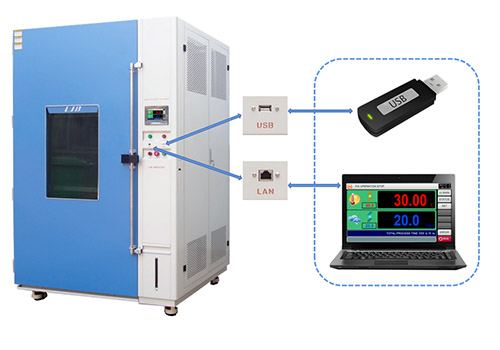

이더넷 연결, PC 링크, USB

습도

급수 시스템

자동 급수

급수 시스템

정수 시스템

가습기

외부 격리식, 스테인리스 표면 증발 가습기

제습

증발기

센서

온도 센서

PTR 백금 저항 PT100Ω/MV A급, 정확도 0.001℃

습도 센서

건습구 센서

내장형 물탱크 (mm)

270*300*450

관측창 크기 (mm)

330*370

공기 순환

원심식 송풍기

안전 장치

가습기 과열 방지; 과온도 보호; 과전류 보호;

냉매 고압 보호; 수위 부족 보호; 누전 보호



PV 기후 챔버 구성

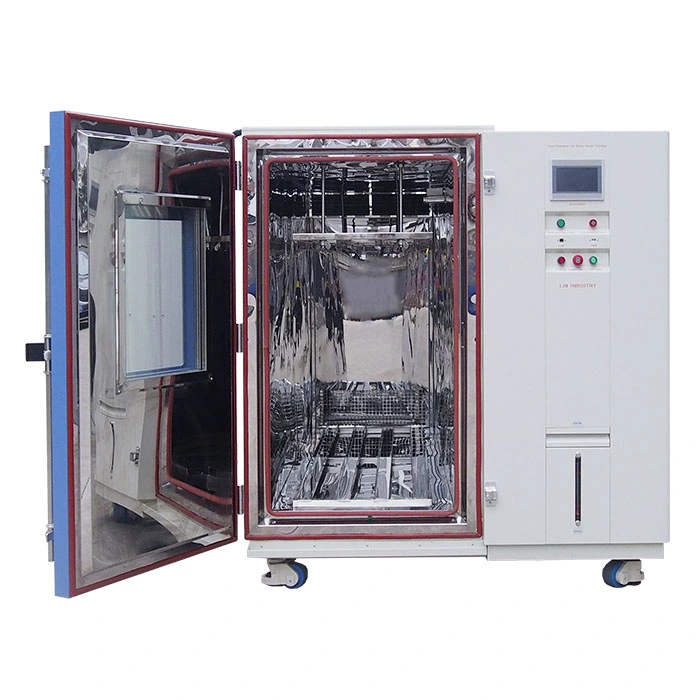

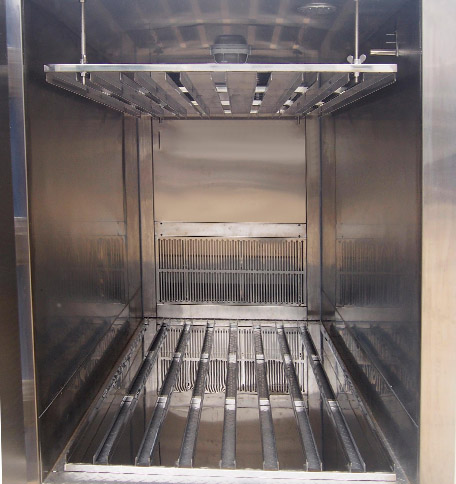

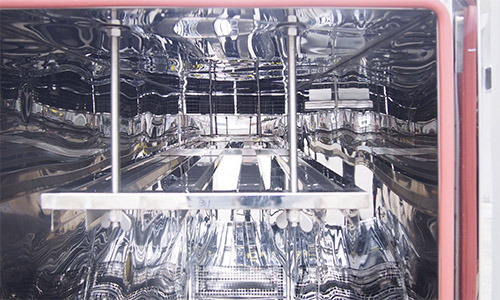

① 작업실

작업실은 일반적으로 태양광 패널을 쉽게 배치할 수 있도록 직육면체로 설계됩니다. PV 패널은 수직으로 배치되며 각도를 수직으로 조절할 수 있습니다. 작업실 상단에는 PV 패널을 고정하기 위한 시료 선반이 있습니다.

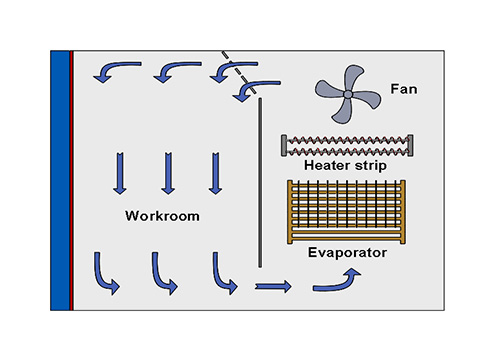

② 공기 순환 시스템

공기 순환 시스템은 원심 팬으로 구성되며 공기 순환 시스템의 핵심 구성 요소입니다. PV 테스트 챔버의 작업실이 더 크기 때문에 균일한 온도 분포를 보장하기 위해 공기 순환이 필요합니다.

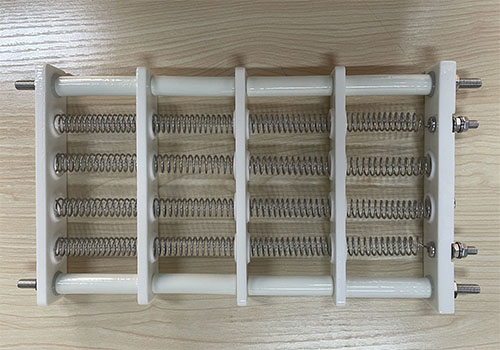

③ 가열 시스템

가열 시스템은 주로 고출력 저항선으로 구성됩니다. 이 저항선은 1-3.4℃/min의 높은 가열 효율과 안정성을 가지며, 가열 요소는 PV 기후 챔버 후면에 분포되어 있습니다.




④ 냉동 시스템

냉동 시스템은 압축기, 응축기, 스로틀 요소, 증발기로 구성되며, 이 4가지 구성 요소가 냉동 사이클을 형성합니다.




⑤ 습도 시스템

습도 시스템은 증기 가습 방식을 채택합니다. 저압 증기가 테스트 공간에 직접 주입되며, 습도는 20%RH에서 98%RH까지 범위를 가집니다.


⑥ 제어 시스템

PID 프로그램 가능 컬러 터치 스크린 컨트롤러, 네트워크 연결 컴퓨터. 온습도 테스트 시간, 사이클 횟수 등을 컨트롤러에서 프로그래밍할 수 있으며, 데이터를 다운로드할 수 있습니다.
