도금 강판용 염수 분무 시험 챔버: ASTM B117 및 ISO 9227 NSS 시험 가이드

Jun 29 2026

Table of Content [Hide]

코팅 강판의 부식 거동과 염수 분무 시험이 필요한 이유

아연 도금 강판, 알루징크(갈바륨), 선도장 강판(PPGI/PPGL)과 같은 코팅 강재는 건축, 자동차 부품, 태양광 장착 시스템, 전기 함체 등에 널리 사용됩니다. 이들의 성능은 강재 모재에 적용된 보호 코팅 시스템에 의해 크게 좌우됩니다.

이러한 코팅은 일반적인 환경 조건에서는 우수한 내식성을 제공하지만, 염화물이 풍부한 환경, 습도 및 온도 변화에 노출되면 여전히 취약합니다. 시간이 지남에 따라 코팅 결함, 절단 가장자리 또는 미세 균열을 통해 부식이 시작될 수 있으며, 이로 인해 아연계 코팅의 백청 발생, 강재 모재 노출 시 적청, 선도장 시스템의 도막 블리스터링 또는 박리와 같은 전형적인 손상 메커니즘이 나타납니다.

이러한 열화 과정을 제어되고 가속화된 방식으로 평가하기 위해 제조업체는 중성 염수 분무 시험을 수행하며, 이는염수 분무 시험 챔버ASTM B117 및 ISO 9227 NSS와 같은 표준화된 조건에서 이루어집니다. 이 방법을 통해 엔지니어는 장기간의 부식 노출을 상당히 단축된 시간 내에 모의할 수 있으므로, 다양한 산업 분야에서 표준 품질 관리 및 재료 검증 도구로 사용됩니다.

ASTM B117 및 ISO 9227 NSS 시험 표준 요구 사항

코팅 강판의 염수 분무 시험에 가장 널리 채택된 표준은 ASTM B117과 ISO 9227 NSS입니다. 두 표준 모두 제어된 실험실 환경에서 내식성을 평가하는 데 사용되는 중성 염수 분무 조건을 정의합니다.

일반적으로 NSS(중성 염수 분무) 시험은 다음 조건에서 수행됩니다.

매개변수	요구 사항
용액	5% NaCl 수용액
챔버 온도	35°C ±2°C
pH 값	6.5–7.2
염수 분무 침적률	1–2 mL / 80 cm² / hour

ASTM B117과 ISO 9227은 시험 환경 측면에서 밀접하게 일치하지만, 문서 구조, 분류 체계 및 보고 형식에서는 차이가 있습니다. 실제로 많은 산업 규격에서 코팅 강판 제품에 대해 이 두 표준이 혼용됩니다.

적용 요구 사항에 따라 시험 시간은 기본 품질 검사를 위한 240시간부터 고성능 코팅의 경우 1000시간 이상까지 다양할 수 있습니다. 평가는 백청 발생, 적청 진행, 코팅 무결성 저하 등 부식의 외관과 진행 상황에 중점을 둡니다.

코팅 강판의 염수 분무 시험 과정

신뢰할 수 있는 염수 분무 시험은 챔버 조건뿐만 아니라 시편 준비, 위치 설정 및 평가 방법에 의해서도 정의됩니다. 코팅 강재의 경우 이러한 단계는 반복 가능하고 의미 있는 결과를 보장하는 데 중요합니다.

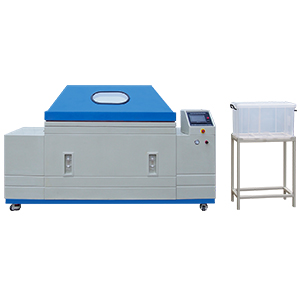

염수 분무 부식 시험 표준 마스터링 LIB 염수 분무 부식 챔버

3.1 시편 준비

시험 전에 코팅 강판은 실험실 표준에 따라 적절히 절단 및 준비되어야 합니다. 특히 아연 도금 및 선도장 강판의 경우, 결과를 왜곡할 수 있는 노출된 절단 가장자리의 조기 부식을 방지하기 위해 가장자리 씰링이 필요한 경우가 많습니다. 부식 거동에 영향을 미칠 수 있는 오일, 먼지 또는 잔류물을 제거하기 위한 표면 세척도 필수적입니다.

다양한 시편 유형을 지원하기 위해 LIB 염수 분무 시험 챔버에는 다양한 치수의 강판을 단단히 고정하면서 내식성 접촉면을 유지하도록 설계된 맞춤형 시편 홀더가 장착되어 있습니다.

3.2 시편 배치 및 각도 제어

적절한 시편 위치는 염수 침적과 시험 반복성에 직접적인 영향을 미칩니다. 표준은 일반적으로 시편을 15°에서 30° 사이의 각도로 기울여 응축수와 염수가 표면에 고이지 않도록 요구합니다.

이 요구 사항을 충족하기 위해 LIB 챔버는 정밀한 각도 제어가 가능한 조정 가능한 시편 랙과 모듈식 랙 시스템을 갖추고 있습니다. 다양한 제품 형상을 다루는 실험실의 경우, 안정적이고 균일한 노출 조건을 보장하기 위해 선택 사양인 맞춤형 시편 고정구를 설계할 수 있습니다.

3.3 염수 분무 생성 및 노출 안정성

염수 분무 시스템의 핵심은 안정적이고 균일한 염수 분무 환경을 생성하는 능력입니다. ASTM B117 시험에서는 긴 시험 사이클 동안 노출 안정성을 유지하기 위해 5% NaCl 용액의 지속적이고 일관된 분무가 필요합니다.

LIB 염수 분무 시험 챔버는 챔버 내부에 균일한 분무 분포를 보장하도록 설계된 정밀 스프레이 타워 시스템을 사용합니다. 이 시스템은 제어된 공기 압력 분무와 용액 여과 메커니즘을 통합하여 노즐 막힘과 염 결정화를 방지하고, 장시간 작동 중에도 일관된 분무 성능을 유지합니다.

3.4 시험 중 관찰 및 모니터링

염수 분무 시험은 종종 수백 시간 또는 수천 시간 동안 연속적으로 실행되므로 중단 없는 모니터링이 필수적입니다. 챔버를 자주 열면 내부 온도 안정성과 시험 정확도가 저하될 수 있습니다.

이 문제를 해결하기 위해 LIB 설계에는 작업자가 시험 과정을 중단하지 않고 시편을 육안 검사할 수 있는 고투명 관찰 창이 포함되어 있습니다. 선택 사양인 내부 조명은 장시간 시험 또는 저조도 실험실 환경에서 가시성을 더욱 향상시킵니다.

3.5 프로그래밍 가능한 시험 제어 및 자동화

현대 부식 시험은 반복성을 개선하고 작업자 개입을 줄이기 위해 점점 더 자동화에 의존합니다. 프로그래밍 가능한 제어 시스템을 통해 실험실은 시험 매개변수, 사이클 시간 및 알람 조건을 미리 정의할 수 있습니다.

LIB염수 분무 시험 챔버는 연속 및 다단계 시험 프로그래밍을 지원하는 PLC 기반 프로그래머블 컨트롤러가 장착되어 있습니다. 사용자는 자동 작동 사이클을 설정하고, 시스템 상태를 실시간으로 모니터링하며, 추적성 및 보고 목적으로 시험 데이터를 저장할 수 있습니다.

코팅 강판에 적합한 염수 분무 시험 챔버 선택

적절한 챔버 크기와 구성을 선택하는 것은 주로 시편 치수, 시험 물량 및 실험실 용량 요구 사항에 따라 달라집니다.

모델	용량	적용 분야
S-150	160 L	소규모 실험실 시험 및 연구개발
S-250	270 L	일상적인 품질 관리 및 표준 시험
S-750	750 L	대형 강판 및 배치 시험

모든 LIB 염수 분무 시험 챔버는 ASTM B117 및 ISO 9227 NSS 요구 사항을 준수하도록 설계되어 다양한 모델 크기에서 일관되고 표준화된 부식 시험 성능을 보장합니다.

LIB 염수 분무 시험 챔버 엔지니어링 특징

챔버는 일체형 섬유 강화 플라스틱(FRP) 구조를 채택하여 지속적인 염수 분무 노출 하에서 우수한 내식성과 장기 내구성을 제공합니다. 이 통합 성형 설계는 잠재적인 누출 지점을 제거하고 장시간 시험 중 전반적인 구조적 안정성을 향상시킵니다.

염수 분무 환경과 접촉하는 주요 내부 구성품은 SUS304 스테인리스강으로 제작되어 부식에 견디고 ASTM B117 및 ISO 9227 NSS 시험 조건에서 안정적인 작동을 유지합니다. 관찰 창은 투명한 내식성 재료로 설계되어 내부 온도나 습도 안정성에 영향을 주지 않고 실시간 관찰이 가능합니다.

1. 안정적인 염수 분무 생성

시스템은 석영 노즐이 있는 내식성 스프레이 타워를 사용하여 균일한 염수 분무 분포를 보장합니다. ASTM B117에서 요구하는 대로 1–2 mL/80 cm²·h의 일관된 침적률을 지원하기 위해 분무 압력은 약 83 kPa로 유지됩니다.

2. 염수 제어 시스템

내장형 염수 용액 탱크는 6.5~7.2 사이로 제어된 pH의 5% NaCl 용액을 지속적으로 공급합니다. 이는 안정적인 중성 염수 분무(NSS) 조건을 유지하고 시험 결과의 변동을 줄이는 데 도움을 줍니다.

3. 시편 처리 시스템

표준 V-홈 및 로드 타입 시편 홀더를 통해 시편을 조정 가능한 각도(일반적으로 15°~30°)로 배치할 수 있어 다양한 코팅 강판 시편에 대한 균일한 노출을 보장합니다. 비표준 시편을 위한 맞춤형 고정구도 제공됩니다.

4. 제어 및 모니터링

PLC 터치스크린 컨트롤러를 통해 프로그래밍 가능한 시험 사이클과 온도 및 분무 시간의 실시간 모니터링이 가능합니다. 시험 데이터는 추적성 및 보고를 위해 USB 또는 이더넷을 통해 기록 및 내보낼 수 있습니다.

5. 시험 검증

측정 실린더가 있는 내장형 염수 분무 수집기를 통해 침적률을 검증할 수 있어 ASTM B117 시험 요구 사항을 준수하고 결과의 신뢰성을 향상시킵니다.

염수 분무 시험 적용 범위, 시험 시편 및 산업 관련성

코팅 강판의 염수 분무 시험은 내식성이 중요한 다양한 산업 분야에서 널리 사용됩니다. 일반적인 응용 분야로는 지붕 패널, 외벽 클래딩, 구조용 강재, 태양광 장착 시스템, 자동차 판금 부품, 가전제품 하우징, 전기 함체 등이 있습니다.

일반적인 시험 시편으로는 아연 도금 강판(GI), 알루징크 또는 갈바륨(Zn-Al 코팅 강판), 선도장 강판(PPGI/PPGL)이 있습니다. 이러한 재료는 일반적으로 ASTM B117 및 ISO 9227 NSS에 따른 중성 염수 분무 조건에서 평가되며, 이는 비교 시험을 위한 표준화된 가속 부식 환경을 제공합니다.

시험 방법 표준 외에도, 열침지 아연 도금 코팅에 대한 ISO 1461, 아연 도금 강판에 대한 ASTM A653, 연속 용융 코팅 강판에 대한 EN 10346과 같은 재료 및 코팅 규격이 산업 품질 요구 사항에서 자주 참조됩니다. 이러한 규격은 코팅 성능 기대치를 정의하는 데 도움을 주며, ASTM B117과 ISO 9227은 실험실 조건에서 부식 거동을 모의하는 데 사용됩니다.

표준화된 재료와 시험 방법을 결합함으로써 염수 분무 시험은 제조업체가 코팅 내구성을 평가하고, 서로 다른 재료 시스템을 비교하며, 실제 사용 환경에서의 장기 성능을 보장하는 데 도움을 줍니다.

ASTM B117 및 ISO 9227 부식 시험을 위한 신뢰할 수 있는 염수 분무 시험 챔버가 필요하십니까? LIB는 코팅 강판 및 산업 재료 평가를 위한 정확한 성능, 안정적인 작동, 맞춤형 솔루션을 갖춘 전문 부식 시험 장비를 제공합니다.오늘 문의하세요시험 요구 사항을 상담하고 적합한 챔버 솔루션을 얻으려면
