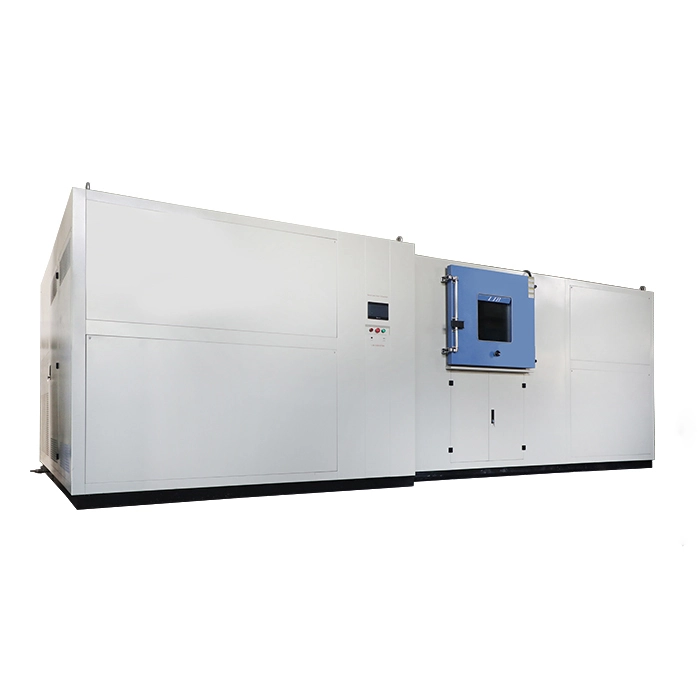

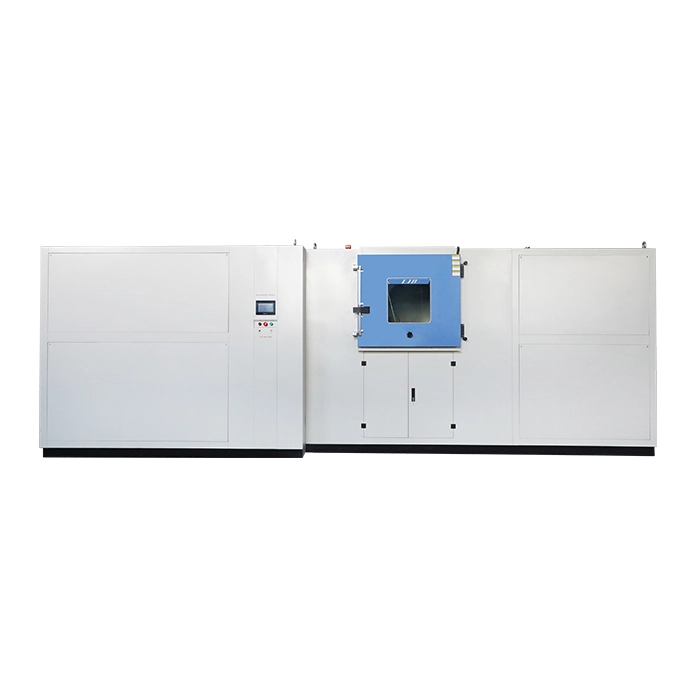

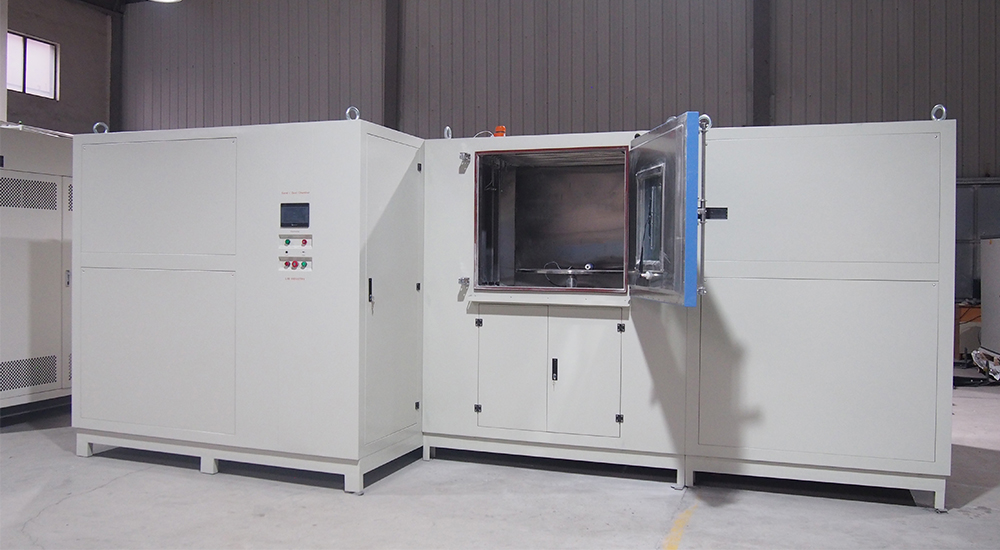

분진 시험 챔버

Name: 분진 시험 챔버
Brand: Xi'an LIB Environmental Simulation Industry

환경 시뮬레이션 챔버의 선두주자로서 LIB Industry 블로잉 더스트 시험 챔버는 MIL STD 810 표준을 준수합니다. MIL STD 810H 표준은 다양한 혹독한 모래 및 분진 환경에서 군사 장비의 안정적인 작동을 보장하기 위해 설계되었습니다. 블로잉 더스트 시험 챔버는 작업실로 분진을 불어넣어 각각 분진 및 모래에 대해 1.5~8.9m/s 및 18.0~29.0m/s의 높은 풍속을 가진 분진 환경을 형성합니다.

모델: DIM-1000

표준: MIL-STD-810G

분진 시험기가 사막 조건을 모사하는 방법

송풍식 먼지 시험 챔버의 특징 및 장점

1. 작업실, 공기 덕트 등은 강하고 내식성이 있는 SUS304를 사용하여 모래와 먼지의 마모와 침식을 견디며, 고품질 이중 고무 실링을 선택하여 모래와 먼지 누출을 방지하고 송풍식 먼지 시험 챔버 내부의 안정적인 먼지 환경을 보장합니다.

2. 먼지 분사량과 속도를 정밀하게 제어합니다. 10.7±7g/m³ 송풍 먼지 및

0.18+0.2g/m³; 1.1+0.3g/m³; 2.2+0.5g/m³ 송풍 모래를 분사하여 다양한 먼지 환경을 시뮬레이션할 수 있습니다.

3. 모래 입자는 작업실과 파이프라인 내에서 고속으로 회전하며, 파이프라인 내벽과의 마찰로 많은 열이 발생합니다. 파이프 외부에 탱크를 설치하여 물이 파이프 주위로 흐르도록 하여 파이프의 열을 흡수합니다.

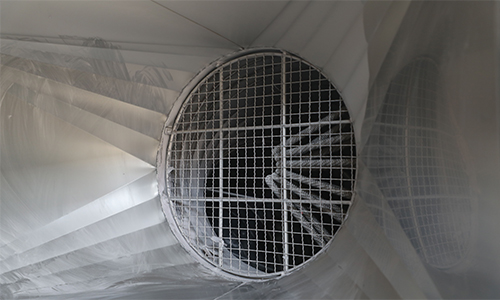

4. 먼지 순환은 바닥 깔때기 구조를 통해 낙하하는 먼지를 수집하고, 수집구의 메쉬 스크린을 통해 여과한 후, 팬이 다시 흡입하여 시험 챔버 상부 공간으로 올려보내 먼지의 반복 재활용을 달성합니다.

송풍식 먼지 시험 챔버 사양

모델	DIM-1000
내부 치수	100010001000mm (깊이너비높이)
전체 치수	300061002200mm (깊이너비높이)
내부 용적	1000L
송풍 먼지
풍속	1.5 - 8.9m/s
먼지 농도	10.7±7g/m³
먼지 입자	＜ 150μm
송풍 모래
풍속	18.0 - 29.0m/s
모래 농도	0.18+0.2g/m³; 1.1+0.3g/m³; 2.2+0.5g/m³
모래 입자	149μm - 600μm, 600μm - 850μm
컨트롤러	프로그래머블 컬러 LCD 터치스크린 컨트롤러, 이더넷 연결
시험 플랫폼 직경	600mm
도어 잠금장치	전자기 잠금장치
시험 플랫폼 속도	1-7 r.p.m
먼지 검출기	일체형 먼지 검출기
외부 재질	보호 코팅 처리된 A3 강판
내부 재질	SUS304 스테인리스강
표준	MIL-STD-810

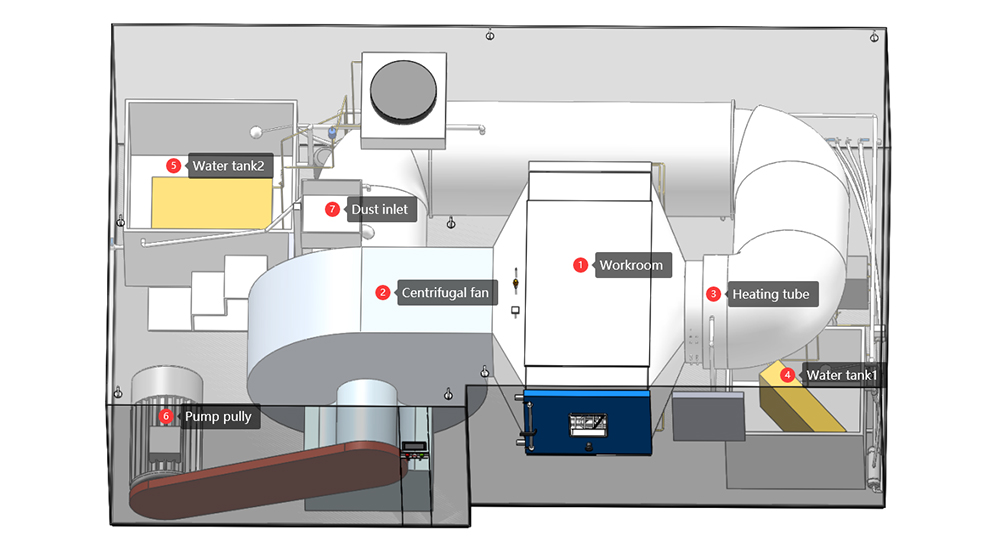

송풍식 먼지 시험 챔버 구성

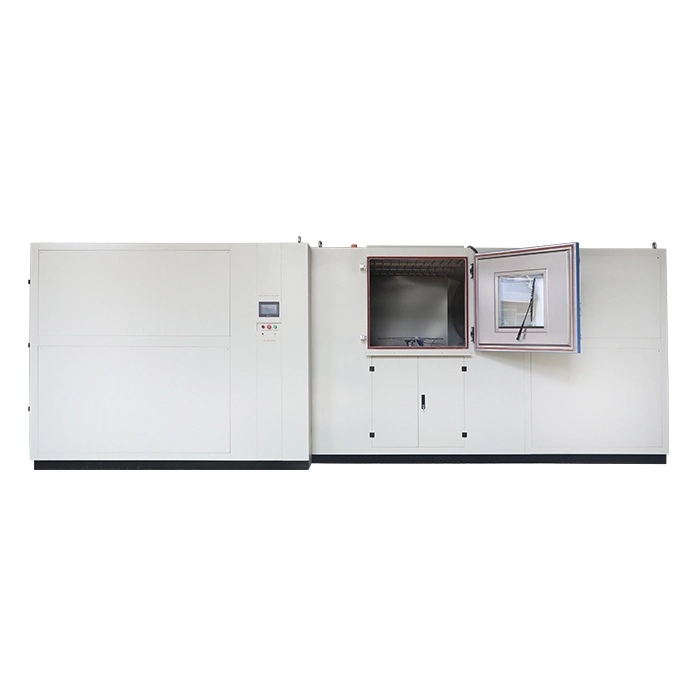

① 작업실	작업실에는 온도 프로브, 풍속 프로브, 농도 프로브가 장착되어 정확한 데이터를 보장하고 컨트롤러로 신속하게 전송합니다. 먼지는 작업실 왼쪽에서 분사되며, 덕트는 시계 반대 방향으로 순환합니다. 작업실에는 조명이 설치되어 있으며, 관찰창에는 와이퍼가 장착되어 시험 관찰이 용이합니다.
② 원심 팬	모래를 흡입하여 파이프를 통해 작업실로 분사하여, 모래가 시험 시료 표면 위로 날리도록 합니다. 원심 팬은 펌프 풀리⑥에 의해 구동됩니다.
③ 가열관	챔버 내부의 공기를 가열하여 습기로 인해 모래와 먼지가 뭉치는 것을 방지하고, 작업실에 필요한 열을 공급합니다.

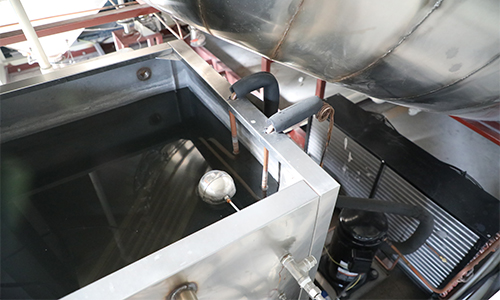

④ 물탱크	공기 덕트 냉각을 위한 물을 공급합니다.
⑥ 펌프 풀리	펌프를 연결 구동하여 먼지 순환 및 이송을 위한 동력을 제공합니다.

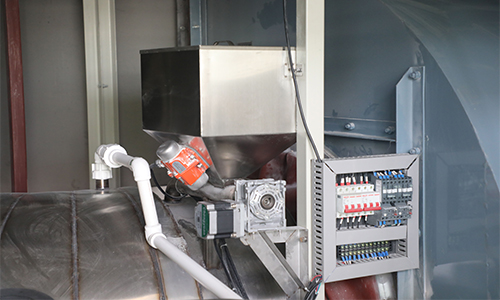

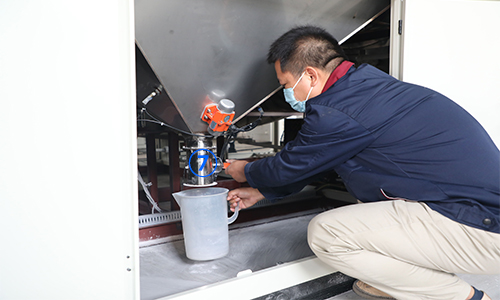

⑦ 먼지 주입구	시험용 먼지를 시험 챔버 내로 도입합니다.
⑧ 먼지 반환구	시험 중 발생하는 과잉 모래와 먼지 또는 마모된 모래와 먼지 입자를 시험 챔버 밖으로 배출합니다.
