고속 온도 변화 열 테스트 챔버

Name: 고속 온도 변화 열 테스트 챔버
Brand: Xi'an LIB Environmental Simulation Industry

LIB 고속 온도 변화 열 시험 챔버는 반도체, 자동차 전자장치, 배터리, 항공우주 및 재료 과학 등과 같이 빠른 온도 변화가 필요한 응용 분야에서 재료, 부품 및 조립체의 열 신뢰성을 평가하도록 설계되었습니다.

기존의 온습도 챔버와 달리, 이 챔버는 빠른 가열 및 냉각 속도를5/10/15 °C/min 이상-부터의 온도 범위에서-70/-40/-20 °C ~ +150 °C, 열충격 및 가속 스트레스 조건의 정밀 시뮬레이션이 가능합니다.

옵션 모델: TR5-100, TR5-225, TR5-500, TR5-800, TR5-1000 및 추가 맞춤형 모델

적용 규격: AAMA501, ASTM D4169-16, IEC 61215, IEC 61646, IEC61108, IEC62688, MIL-STD-811D

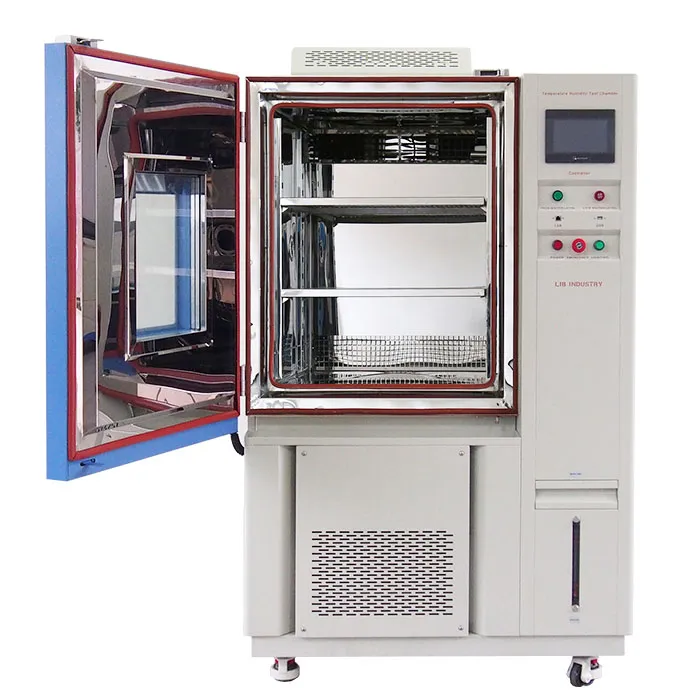

극한 온도 테스트 중 열순환 챔버 내부

1. 진정한 고속 열 사이클링
기존 챔버가 3 °C/min으로 제한된 것과 달리, LIB 챔버는 최대 30 °C/min의 가열 및 냉각을 달성할 수 있어 하루에도 수십 회의 온도 사이클을 수행할 수 있으며, 인증 일정을 대폭 단축합니다.

2. 일관된 시험 환경
최적화된 공기 흐름 순환으로 급격한 전환 중에도 온도 분포가 균일하게 유지되어, 반도체에서 납땜 피로나 패키징 불량을 가릴 수 있는 열 지연을 방지합니다.

3. 에너지 효율적인 승온 제어
LIB 챔버는 동적 전력 관리 알고리즘을 사용하여 압축기와 히터 부하를 실시간으로 조절함으로써, 가혹한 온도 사이클링에도 에너지 소비를 줄입니다.

4. 가혹한 프로파일에서의 시험 신뢰성
챔버는 급격한 승온 중에도 ±0.5 °C의 온도 변동을 유지하여, JEDEC JESD22 열 사이클링이든 자동차용 LV124든 모든 프로파일이 실험실 수준의 정밀도로 실행되도록 보장합니다.

모델	TR5-100	TR5-225	TR5-500	TR5-800	TR5-1000
내부 치수 (mm)	400500500	500600750	700800900	80010001000	100010001000
외부 치수 (mm)	90010501620	100011401870	120013402020	130015402120	150015402140
내용적	100L	225L	500L	800L	1000L
열 부하	1000W
온도 범위	A : -20℃ ~ +150 ℃ B : -40℃ ~ +150 ℃ C: -70℃ ~ +150 ℃
온도 변동	± 0.5 ℃
온도 편차	± 2.0 ℃
냉각 속도	5 ℃/min
가열 속도	5 ℃/min
컨트롤러	컬러 LCD 터치스크린 프로그램 가능 컨트롤러, 다국어 인터페이스, 이더넷, USB
냉각 시스템	기계식 압축 냉동 시스템
외부 재질	보호 코팅 처리된 강판
내부 재질	SUS304 스테인리스 스틸
전원 공급 장치	380V
최대 소음	65 dBA

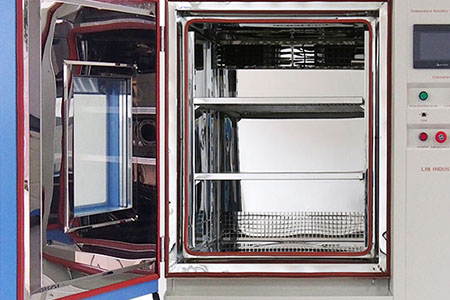

시험 작업 공간	SUS304 스테인리스 스틸로 제작된 내부 챔버는 반복적인 급속 가열 및 냉각 사이클에서도 내구성을 보장합니다. 특별히 설계된 공기 순환 덕트가 빠른 승온 전환 중에도 균일한 온도 분포를 제공하여, 20 °C/min에서도 핫스팟이나 콜드스팟을 방지합니다. 다층 단열재로 열 누출을 최소화합니다.
케이블 구멍	표준 Ø50 mm 케이블 및 센서 포트로 전기 부하 회로, 배터리 팩, PCB 테스트 보드 또는 항공우주 센서를 챔버 안정성을 저해하지 않고 쉽게 연결할 수 있습니다. 선택 사양으로 여러 포트 또는 맞춤형 직경도 제공됩니다.
컨트롤러 시스템	다단계 승온 및 유지 프로파일을 위해 설계된 고급 터치스크린 PID 프로그램 가능 컨트롤러입니다. 데이터 로깅과 이더넷/USB 원격 접속을 통한 온도 곡선 실시간 모니터링으로 시험 문서화를 지원합니다.
냉동 시스템	성능 저하 없이 지속적인 고속 냉각이 가능하도록 설계된 캐스케이드 냉동 시스템. 지능형 부하 관리로 히터와 압축기 전력을 균형 있게 조절하여 에너지 효율과 빠른 응답성을 모두 제공합니다.
