ASTM D1149 오존 시험 챔버: 정적 신장률 vs 동적 신장률 – 올바른 시험 방법은 어떻게 선택할까요?

Jun 22 2026

Table of Content [Hide]

ASTM D1149 오존 시험이 고무 내구성에 중요한 이유

고무 및 엘라스토머 소재는 자동차 실링 시스템, 케이블 절연, 산업용 호스, 항공우주 부품에 널리 사용됩니다. 그러나 고무 성능에 가장 파괴적인 환경 요인 중 하나는오존 노출.

입니다. 대기 중 극히 낮은 농도에서도 오존은 기계적 응력 하에서 엘라스토머 소재의 표면 균열, 취화 및 최종 파손을 유발할 수 있습니다. 이것이 오존 저항 시험이 소재 인증 및 품질 보증의 중요한 부분이 된 이유입니다.

에 정의된 표준화된 방법은ASTM D1149오존 시험 챔버정적 또는 동적 변형 조건에서 고무 소재의 오존 균열 저항성을 평가하는 데 널리 사용됩니다.

일반적인 시험 조건:

오존 농도: 10–500 pphm (억분의 일 단위)
온도 범위: 20°C ~ 60°C (소재 요구사항에 따름)
상대 습도: 제어 환경 옵션 (모델에 따라 다름)
공기 흐름: 균일한 오존 분포를 위한 연속 순환

실제 노화 조건을 정확하게 시뮬레이션하기 위해서는 전문적인오존 시험 챔버가 필요합니다. 일반 환경 챔버와 달리 오존 챔버는 다음을 보장해야 합니다:

정밀한 오존 농도 제어
균일한 가스 분포
안정된 온도 및 공기 흐름
안전한 배기 및 누출 방지

이 지점에서 고급LIB industry의 오존 시험 챔버 시스템가 소재 신뢰성 시험에 중요한 역할을 합니다.

ASTM D1149 시험 원리: 정적 변형률 vs 동적 변형률 설명

Innovation_in_the_LIB_ozone_test_chamber_on_test_fixtures3.jpg 오존 시험의 핵심은 노출 중 고무 시편에 기계적 응력이 가해지는 방식에 있습니다. ASTM D1149에 따르면 두 가지 주요 방법이 사용됩니다:정적 변형률 and 동적 변형률.

이 두 방법의 차이를 이해하는 것은 올바른 시험 설정을 선택하는 데 필수적입니다.

2.1 정적 변형률 오존 시험

정적 변형률 시험에서는 고무 시편을 일정 신장률로 늘린 후 시험 내내 해당 변형 상태를 유지합니다.

일반적인 파라미터:

변형률 수준: 10%, 20%, 25%, 최대 35% (소재 사양에 따름)
노출 시간: 48시간 ~ 168시간 이상
응력 조건: 일정한 기계적 변형

주요 특징:

안정적인 응력 조건
높은 반복성
소재 비교 평가에 적합
낮은 시스템 복잡성

장점:

합격/불합격 평가를 위한 탁월한 일관성
연구개발(R&D) 소재 스크리닝에 이상적
낮은 장비 유지보수 요구사항

정적 시험은 초기 소재 개발 및 규정 준수 검증에 널리 사용됩니다.

2.2 동적 변형률 오존 시험

동적 변형률 시험은 오존 노출 중 주기적 변형을 도입합니다. 시편은 지속적으로 늘었다가 이완되며 실제 작동 조건을 시뮬레이션합니다.

일반적인 파라미터:

주파수: 0.5~2 Hz (업계 일반 범위)
변형 진폭: 5%~30% 주기적 변형
운동 유형: 사인파 또는 선형 왕복 운동

주요 특징:

실제 기계적 피로를 시뮬레이션
오존 노화 + 기계적 사이클 응력 결합
사용 조건 시뮬레이션에서 더 높은 현실감

장점:

현장 성능에 대한 보다 정확한 예측
자동차 및 산업 응용 분야에 이상적
피로 균열 전파 거동 포착

동적 시험은 자동차 실, 서스펜션 고무 부품, 가요성 케이블 시스템과 같이 연속 운동에 노출되는 부품에 특히 중요합니다.

2.3 정적 및 동적 시험 간 주요 차이점

특징	정적 변형률	동적 변형률
변형 유형	일정	주기적
운동	None	왕복
시뮬레이션 수준	기본 노출	실제 피로
복잡성	Low	High
응용	소재 스크리닝	수명 예측
고정 장치 요구사항	표준 클램프	운동 가능 고정 장치

정적 및 동적 오존 시험 중 선택 방법

올바른 방법의 선택은 소재의 최종 사용 응용 분야와 시험 목적에 따라 달라집니다.

3.1 정적 변형률 시험을 선택해야 하는 경우

정적 변형률 시험은 다음에 적합합니다:

고분자 제제 개발
소재 비교 연구
ASTM D1149 규정 준수 시험
생산 배치에서의 품질 관리

이는 실제 시뮬레이션 정확도보다 반복성과 효율성이 우선시되는 실험실에서 일반적으로 사용됩니다.

3.2 동적 변형률 시험을 선택해야 하는 경우

동적 변형률 시험은 다음에 권장됩니다:

자동차 실링 시스템 (도어 실, 윈도우 실)
케이블 절연 및 가요성 배선
항공우주 엘라스토머 부품
고신뢰성 산업용 고무 부품

응용 분야에 연속적인 움직임이나 진동이 포함되는 경우 동적 시험은 훨씬 더 현실적인 파손 예측을 제공합니다.

3.3 주요 선택 파라미터

오존 시험 챔버 시스템을 선택할 때 엔지니어는 다음을 평가해야 합니다:

오존 농도 범위: 10–500 pphm
제어 정밀도: ±5% 이상
온도 안정성: ±0.5°C 권장
변형률 범위: 5%~35% 조절 가능
시료 용량: 일반적으로 16~48개 시편
공기 순환 균일성
오존 노출 하에서의 고정 장치 내구성

이러한 파라미터는 시험 반복성과 데이터 신뢰성에 직접적인 영향을 미칩니다.

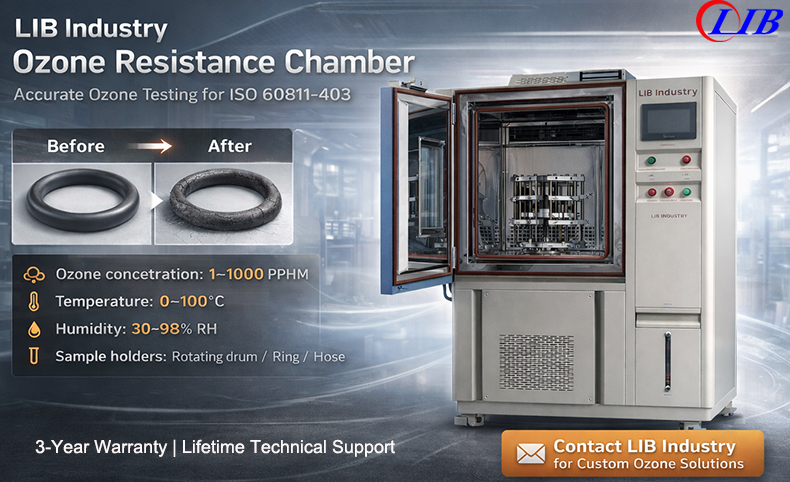

LIB 오존 시험 챔버: 정밀성과 안정성을 위한 엔지니어링

LIB industry는 ASTM D1149 규정 준수 및 엘라스토머 소재의 장기 내구성 시험을 위해 특별히 설계된 고급 오존 시험 챔버를 설계합니다.

	온도 범위	0℃ ～ +100 ℃
	온도 변동	± 0.5 ℃
	온도 편차	± 2.0 ℃
	습도 범위	30% ~ 98% RH
	습도 편차	± 2.5% RH
	냉각 속도	상온 ~ 0℃ (20분 이내)
	오존 농도	1～1000PPHM
	시료 홀더 회전 속도	0~10 r/min
	공기 흐름 속도	0 ~ 60L/min
	클램프 인장 신장	5%～35%
