IPX9K 는 제품 하우징의 방수 성능을 평가하는 데 자주 사용되는 방수 등급 표준입니다.
이 표준에서 "IP" 는 보호 수준 (진입 보호) 을 나타내며 "X" 는 먼지 보호 수준을 나타냅니다 (일반적으로 IP12X, IP34X 와 같은 6 가지 먼지 보호 수준이 있습니다. IP56X) 및 "9K" 는 방수 수준의 아홉 번째 수준을 나타냅니다.
IPX9K 방수 등급 테스트는 표준 테스트 노즐을 통해 흐르는 물을 하우징에 분사하여 수행됩니다. 그리고 수온은 포탄이 방수를 위해 시험될 때 (80 ± 5) ℃로 유지되어야 한다. 물 주입 각도는 0 °, 30 °, 60 °, 90 ° 입니다.
관련 표준에는 ISO 16750-1-2006 (환경 조건에 대한 일반 요구 사항 및 도로 차량의 전기 및 전자 장비 테스트) 이 포함됩니다. ISO 20653 (도로 차량-보호 등급 IP 코드-이물질, 물 및 접촉에 대한 전기 장비 보호), GMW 3172 (2007) (차량 환경에 대한 일반 요구 사항, 신뢰성 및 성능), VW 80106-2008 (자동 하우징의 전기 및 전자 부품에 대한 일반 테스트 조건), QC/T 417.1 (2001) (자동차 하네스 커넥터 파트 1 IEC 60529 전기 인클로저 보호 분류 클래스 (IP) 코드) 등

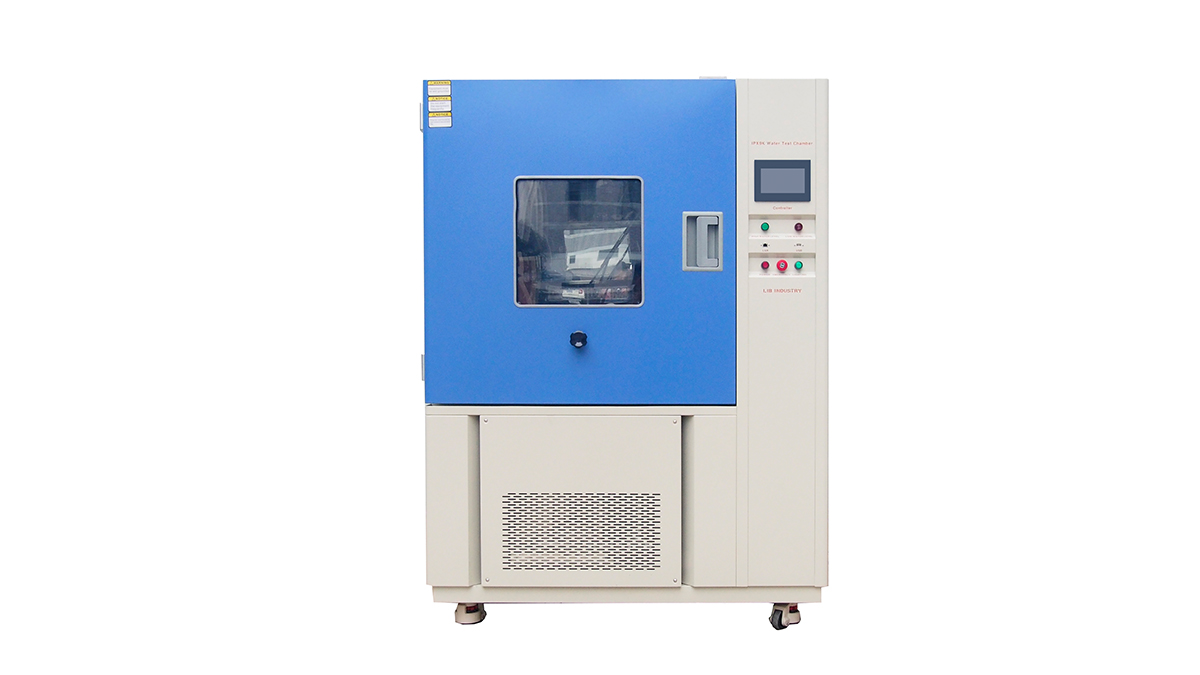

IPX9K 방수 테스트 챔버고온 및 고압 제트 물 환경을 시뮬레이션하고 제품 쉘의 방수 성능을 평가할 수 있습니다. 이 논문은 일반적인 IPX9K 방수 테스트 챔버의 두 종류, 즉 챔버 형 IPX9K 방수 테스트 챔버와 No-하우징 IPX9K 방수 테스트 챔버에 대해 설명합니다. 작업 원리, 구조적 특성, 응용 시나리오, 장점 및 단점으로부터 상세한 분석 및 비교를합니다.
IPX9K 방수 테스트 챔버는 IPX9K 방수 등급 표준을 기반으로합니다. 표준은 테스트 장비가 테스트 샘플에 영향을 미치기 위해 다른 각도에서 고온 (약 88 ° C), 고압 (8-10 MPa) 제트 수를 생산할 수 있어야합니다. 30 초의 지속 시간.
IPX9K 방수 테스트 챔버는 특수 노즐을 통해 고속 제트 스트림을 형성하는 가열 시스템과 고압 펌프를 사용합니다. 동시에, 온도, 압력, 주입 각도 및 물 흐름의 시간은 IPX9K 표준의 테스트 요구 사항을 충족시키기 위해 제어 시스템을 통해 정확하게 조정됩니다.
(1) 구조적 특성
1 단계: 쉘
IPX9K 방수 테스트 챔버의 외부 쉘은 보호 코팅이있는 강판으로 만들어졌습니다. 스프레이 페인트 처리 후 녹과 내식성이 우수합니다.
2 단계. 내부 챔버

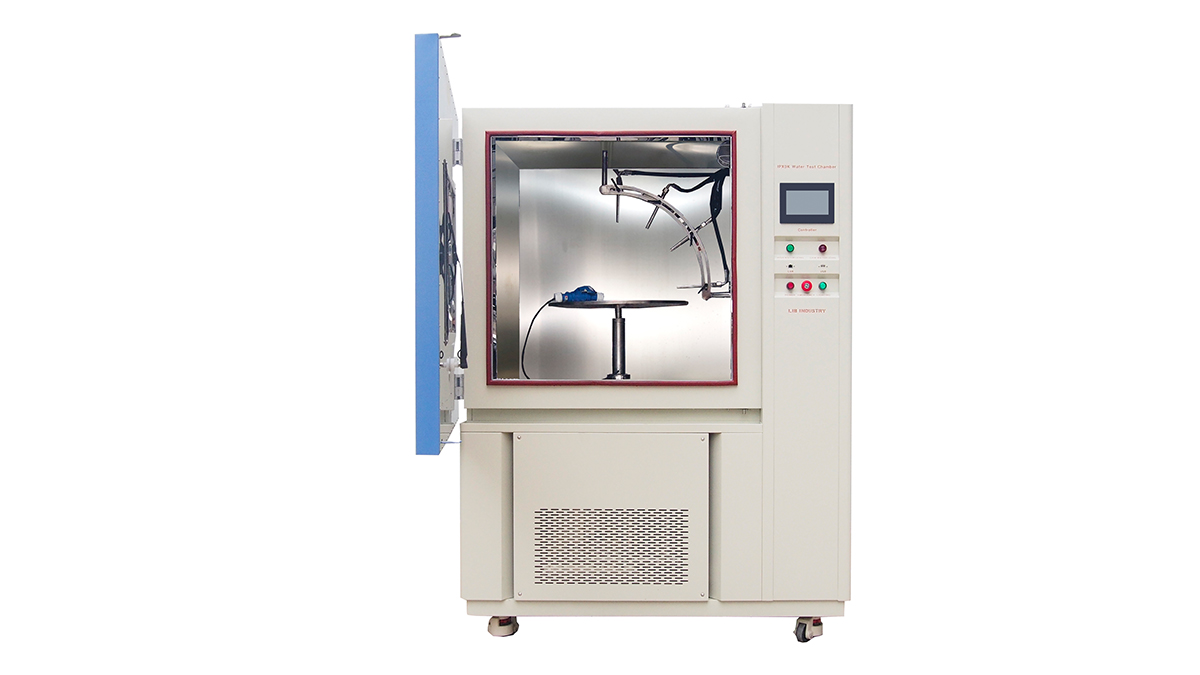

내부 챔버와 턴테이블은 일반적으로 sus304 스테인레스 강판으로 만들어져 고온 및 고압 물 흐름의 영향을 견딜 수 있으며 녹이 쉽지 않습니다. 테스트 챔버의 장기간 안정적인 작동을 보장합니다.
3 단계: 물 탱크
그것은 테스트 탱크의 바닥에 위치한 물 탱크와 함께 제공되며 물을 순환시킵니다. 물 탱크에는 물 섭취량을 자동으로 제어 할 수있는 수위 플로트 볼 밸브가 장착되어 있으며 워터 펌프가 손상되지 않도록 수위 경보 감지가 낮습니다.
4 단계 관찰 윈도우 및 조명
문에는 투명한 관찰 창이 제공되며, 이는 관찰을 용이하게하기 위해 강화 유리로 만들어졌습니다. LED 조명은 테스트 중에 명확하게 볼 수 있도록 케이스에 설치됩니다.
5 단계 제어 시스템
터치 스크린 PLC를 코어 제어 시스템으로 사용하여 작동 인터페이스는 직관적이고 간단하며 테스트 매개 변수를 설정하고 테스트 프로세스를 모니터링하기 쉽습니다.
(2) 장점
1. 높은 안정성
안정적인 구조와 우수한 구성 요소 선택으로 인해 장기간 사용시 안정적인 성능을 유지하고 실패 가능성을 줄일 수 있습니다.
2. 높은 테스트 정확도
정확한 제어 시스템 및 고품질 노즐은 온도, 압력 및 주입 각도 & nbs의 정확성을 보장합니다.물 흐름의 p; 따라서 시험 결과의 신뢰성을 향상시킵니다.
3. 좋은 보안
과부하 보호, 누설 보호 등과 같은 완벽한 안전 보호 장치는 효과적으로 운전자의 안전을 보장 할 수 있습니다.
(1) 응용 시나리오
1. 현장 검사
이동할 수없는 일부 대형 장비 또는 제품의 경우, 무 하우징 테스트 챔버를 테스트하기 위해 현장에 가져와 탐지의 편의성을 향상시킬 수 있습니다.
2. 임시 탐지 지점
전시 현장, 야외 건설 현장 등과 같은 일부 임시 테스트 사이트에서는 무주택 테스트 챔버를 신속하게 배치하고 사용할 수 있습니다.
3. 임대 서비스
다른 사용자를위한 단기 방수 테스트 서비스를 제공하기 위해 렌탈 장비로 사용할 수 있습니다.
(2) 장점
1. 강한 유연성
실제 필요에 따라 다른 테스트 위치로 유연하게 이동하고 다양한 복잡한 테스트 환경에 적응할 수 있습니다.
2. 낮은 비용
자주 사용하지 않거나 제한된 예산을 갖는 일부 사용자의 경우, 무주택 테스트 챔버의 획득 비용은 상대적으로 낮다.
3. 신속한 배치
테스트가 필요할 때 시간을 절약하여 신속하게 준비 할 수 있습니다.
(1) 성능
챔버 유형은 온도 제어 정확도, 압력 안정성 및 스프레이 각도 균일성 측면에서 더 잘 수행되며 테스트 결과가 더 높아야하는 경우에 적합합니다. 무주택의 성능은 약간 불충분하지만 대부분의 경우 기본 IPX9K 테스트 요구 사항을 충족시킬 수 있습니다.
(2) 사용의 편의성
비-하우징 유형은 상이한 위치들 사이에서 용이하게 이송될 수 있다는 명백한 이점을 갖는 반면, 챔버-타입은 실험실과 같은 장소에서의 장기간 사용에 더 적합하다.
(1) 사용 시나리오에 따라 선택
테스트 작업이 주로 실험실에서 수행되고 테스트 정확도 및 안정성 요구 사항이 높은 경우 챔버 형 IPX9K 방수 테스트 챔버가 선호되어야합니다. 필드 테스트 또는 임시 검사가 다른 위치에서 자주 수행되어야 하는 경우, 비-하우징 테스트 챔버가 더 적합하다.
(2) 예산에 따라 선택
충분한 예산의 경우, 챔버 타입 테스트 챔버가 더 나은 선택입니다. 예산이 제한되어 있고 테스트 성능에 대한 요구 사항이 특별히 요구되지 않으면 무주택 테스트 챔버가 기본 요구 사항을 충족시킬 수 있습니다.
(C) 테스트 샘플 선택의 특성에 따라
큰 배치 테스트 샘플의 경우 챔버 테스트 챔버는 더 많은 테스트 공간과 더 높은 효율을 제공 할 수 있습니다. 작은 산란된 테스트 샘플의 경우, 무하우징 테스트 챔버의 유연성이 더 유리하다.
챔버 형 IPX9K 방수 테스트 챔버 및 무주택 IPX9K 방수 테스트 챔버에는 자체 특성이 있으며 사용자는 실제 수요, 사용 시나리오를 기반으로해야합니다. 선택할 때 포괄적 인 고려를위한 기타 요소.
챔버 타입이든 비 하우징 테스트 챔버이든 제품의 방수 성능 테스트를위한 중요한 수단을 제공합니다. 제품 품질을 향상시키고 시장에서 제품의 경쟁력을 향상시키는 데 도움이됩니다.
