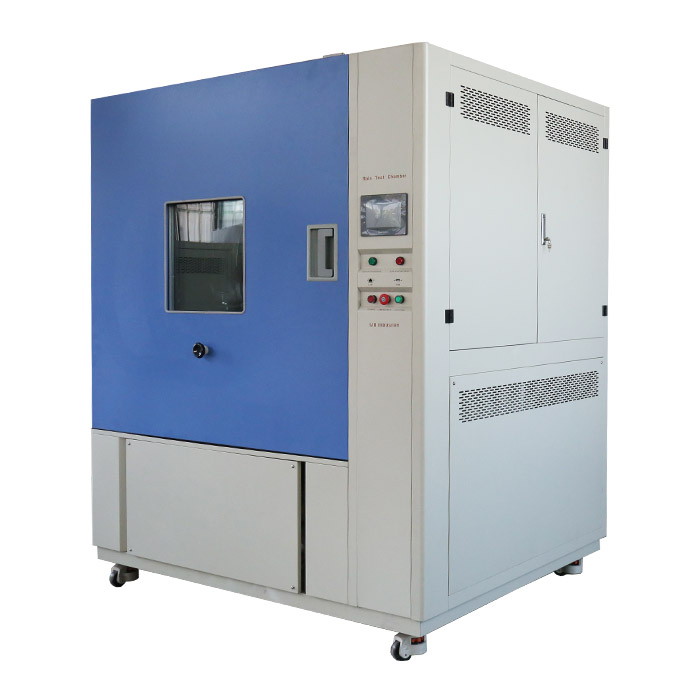

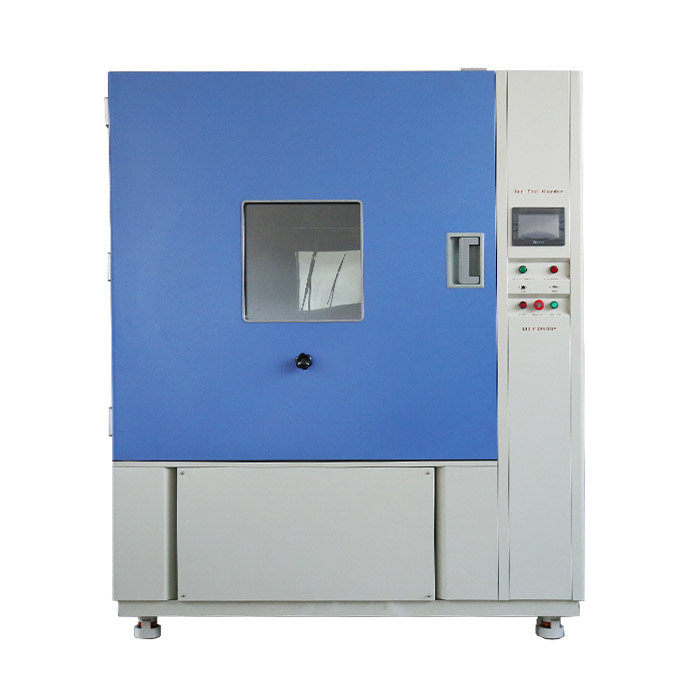

스플래시 방수 테스트 챔버

Name: 스플래시 방수 테스트 챔버
Brand: Xi'an LIB Environmental Simulation Industry

스플래시 방수 테스트 챔버는 물이 튀거나 물이 튀는 경우 제품의 내수성을 테스트하는 데 사용됩니다. 특히 제품이 IEC 60529 IPX3 및 IPX4 의 요구 사항을 충족하는지 여부를 평가하는 데 사용됩니다. IPX3: 가벼운 강우 또는 튀는 상태에서 제품의 내수성을 테스트하기 위해 수직면에서 ± 60 ° 의 각도로 분무수를 시뮬레이션하십시오. IPX4: 제품이 더 높은 테스트 강도와 적용 범위와 함께 어떤 방향에서든 물이 튀는 것을 견딜 수 있어야합니다.

모델: R-800C, R-1200C

표준: ISO 20653, IEC 60529, UL 50E, UL 1598, UL 153, UL1573, UL 60950-1, IPX3, IPX4

스플래시 방수 테스트 챔버의 특징 및 장점

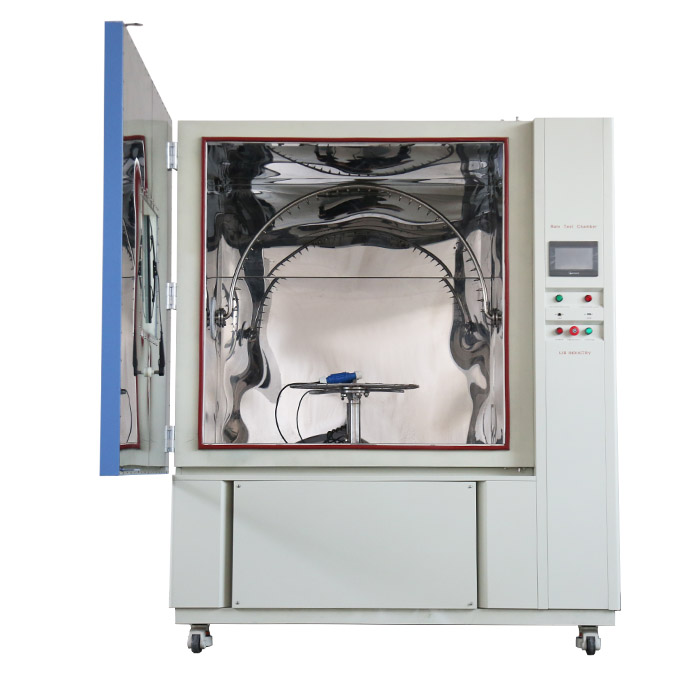

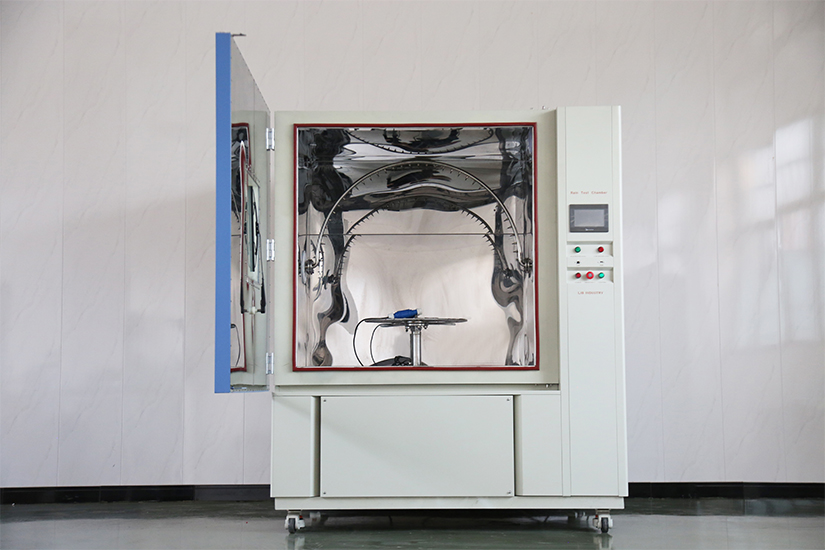

1. 멀티 앵글 자동 스윙 파이프 스프링클러 시스템은 다른 직경 (400mm / 600mm) 의 스윙 파이프를 특징으로하며 60 ° (IPX3) 와 180 ° (IPX4) 사이의 전환을 지원합니다. 아크 모양의 물 스프레이 각도.

2. 고정밀 유량계 및 압력 조절 밸브가 장착 된 조정 가능한 흐름 및 압력 정밀한 제어 시스템은 정확하게 물 출구 속도를 제어합니다. 스프레이 구멍 직경: 0.4mm.

3. 인력과 장비의 안전을 보장하기 위해 물 부족 보호, 모터 과부하 보호 및 누설 전원 차단 보호와 같은 기능.

4. 휴대 전화, 램프, 자동차 부품 및 전기 제어 상자와 같은 다양한 유형의 제품을 테스트하는 데 적합한 다양한 샘플의 요구 사항을 충족시키는 맞춤형 공동 크기.

스플래시 방수 테스트 챔버의 사양

모델	R-800C	R-1200C
내부 차원 (mm)	900950950	130013501370
전반적인 차원 (mm)	118014201920	154018202200
유용한 볼륨 (L)	810	2400
진동 튜브 반경	400mm	600mm
스프레이 구멍 직경	Φ0.4mm
구멍 간격	50mm
진동 튜브의 스윙 각도	0 ~ ± 180 ° (조정가능한)
턴테이블 회전 속도	1r/min (조정가능한 속도)
수압 제어	유량계
컨트롤러	프로그래머블 컬러 LCD 터치 스크린 컨트롤러, 이더넷 연결
급수 시스템	물 탱크, 부스터 펌프, 자동적인 물 공급, 물 정화 시스템
안전 장치	과열 보호; 과전류 보호; 물 부족 보호; 지구 누설 보호; 단계 서열 보호
외부 재료	보호 코팅 강판
인테리어 소재	SUS304 스테인리스
관찰 창	와이퍼가있는 이중 층 절연 유리

스플래시 방수 테스트 챔버의 세부 사항


작업실	로타리 턴테이블
SUS304 스테인레스 스틸로 만들어져 장기적인 수압 충격을 견딜 수 있습니다. 누수를 방지하기 위해 스튜디오 주변에 씰링 링이 있습니다.	샘플 턴테이블을 자동으로 회전하여 모든 각도에서 고르게 분무됩니다. 턴테이블은 안정적으로 작동하며 속도는 조절할 수 있습니다.

물 순환 시스템	관찰 창
폐쇄 루프 물 순환 시스템은 재사용을 위해 내장 된 물 탱크와 순환 펌프 (여과 시스템을 통과) 를 통해 수원을 회수합니다. 물 소비를 줄이고 배수 처리의 부담을 줄이며 장기 및 다라운드 연속 테스트에 적합합니다.	수동 와이퍼 및 내장 방수 LED 조명 시스템이 장착 된 대형 강화 유리 관찰 창. 스프레이 환경에서도 테스트 프로세스의 모니터링 및 기록을 수행 할 수 있습니다.

물 배수 포트	전자기 안전 잠금 장치
작업실의 바닥에는 여러 리턴 워터 포트가 장착되어 있으며 스프레이 후 잔류 물을 리턴 워터 탱크로 신속하게 배출 할 수 있도록 막힘 방지 설계를 채택합니다. 수위의 축적을 피하고 테스트 결과에 영향을 미칩니다.	전자기 잠금 안전 연동 시스템은 테스트 프로그램이 시작되거나 우발적 인 개방을 방지하기 위해 스프레이가 진행 중일 때 테스트 도어를 자동으로 잠깁니다.
