열 사이클링 테스트를 수행하는 방법?

Nov 03 2025

Table of Content [Hide]

열 사이클링 테스트가 제품 신뢰성에 중요한 이유

매일 얼어 붙은 밤과 뜨거운 주간 기온에 직면 한 차량에 설치된 전자 제어 장치를 상상해보십시오. 시간이 지남에 따라 이러한 반복적 인 열 스윙은 정적 온도 테스트에서 알 수없는 기계적 응력을 생성합니다. 초기 검사 중에 구성 요소가 손상되지 않은 것처럼 보일 수 있지만 미묘한 피로가 조용히 축적되어 결국 현장에서 조기 고장을 유발합니다.

왜 일부 제품은 초기 테스트를 통과하지만 실제 작동 중에 실패합니까? 종종 문제는 테스트 계획 자체가 아니라 테스트 환경이 제품이 직면하게 될 스트레스를 현실적으로 시뮬레이션하는지 여부입니다.이러한 숨겨진 취약점을 밝히기 위해서는 전문적인 열 사이클링 테스트가 필수적입니다.

열 사이클링 테스트는 제품을 고온 및 저온으로 번갈아 가며 실제 작동 조건을 복제하여 다음과 같은 문제를 드러냅니다.

기계적 스트레스로 이어지는 물질 불일치
전자 장치의 솔더 관절 피로
접착제 및 밀봉 분해
어셈블리의 구조적 변형

열 사이클링 테스트에 의존하는 산업은 다음과 같습니다.

전자 제품 제조 (PCBA, 센서, IC)
자동차 부품 (ECU, 배터리 모듈)
항공 우주 시스템 (제어 장치, 항공 전자)
에너지 저장 및 산업 장비

이 모든 응용 프로그램에서테스트 챔버의 정확성, 안정성 및 반복성테스트 프로파일 자체만큼 중요합니다. 신뢰할 수있는 시스템이 없으면 가장 신중하게 설계된 테스트조차도 잘못된 결과를 초래할 수 있습니다.

열 사이클링 테스트 란 무엇입니까?

정의와 목적

열 사이클링 테스트는 제품을 정의된 사이클에 걸쳐 고온 및 저온에 반복적으로 노출시킨다. 각 사이클에는 일반적으로 다음이 포함됩니다.

램프-고온까지
고온에서 드웰
낮은 온도로 램프 다운
저온에서 드웰

목적은 재료와 어셈블리가 반복되는 열 팽창 및 수축에 어떻게 반응하는지 평가하는 것입니다. 재료 간의 차이 팽창은 솔더 조인트, 접착제, 씰 및 패스너와 같은 인터페이스에서 응력을 생성합니다. 많은주기에 걸쳐서, 이 응력은 누적되어 피로 관련 실패를 일으킬 수 있다.

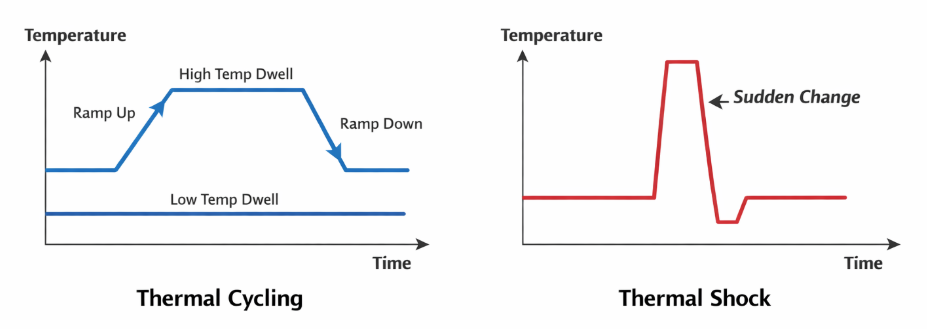

열 사이클링 vs 열 충격

종종 함께 언급되지만이 두 테스트는 다른 목표를 목표로합니다.

테스트 유형	온도 전이	초점	전형적인 신청
열 사이클링	통제 된 점진적 변화	피로 축적	전자, 자동차, 배터리
열 충격	거의 즉각적인 온도 변화	즉각적인 실패	반도체, 솔더 조인트, 높은 신뢰성 전자

열 사이클링은 점진적인 환경 변화 하에서 장기적인 내구성을 강조하는 반면 열 충격은 극심한 스트레스 하에서 갑작스런 약점을 식별합니다. 많은 제조업체는 완벽한 신뢰성 프로파일을 얻기 위해 두 가지를 조합하여 사용합니다.

공통 표준 및 테스트 요구 사항

열 사이클링 테스트는 일반적으로 인식 된 표준에 따라 수행됩니다.

IEC 60068-전자 장비를 위한 환경 시험
MIL-STD-810-군사 환경 테스트 방법
JEDEC JESD22-반도체 신뢰성
ISO 16750-도로 차량

이러한 표준의 주요 매개 변수는 다음과 같습니다.

표준	온도 범위	램프 비율	드웰 타임	전형적인 사이클
IEC 60068	-40 °C ~ 125 °C	5-10 °C/min	10-30 분	500-1000
MIL-STD-810	-55 °C ~ 125 °C	10-15 °C/min	15-30 분	500-1500
JEDEC JESD22	-65 °C ~ 150 °C	5-20 °C/min	10-60 분	1000-2000

이러한 사양을 충족하려면정확한 온도 제어, 빠른 램프 속도 및 장기 반복성이 가능한 챔버.

열 사이클링 신청을 위한 시험 장비

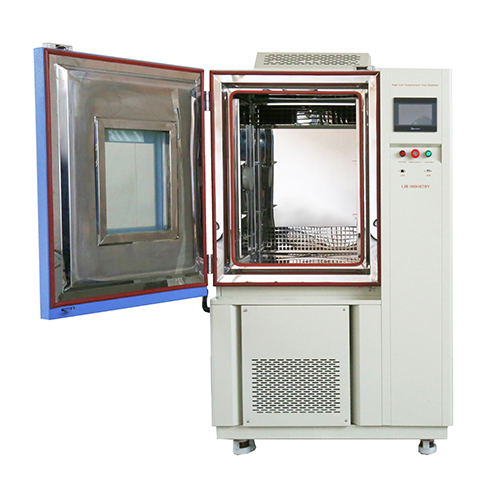

빠른 온도 변화 테스트 챔버

신속한 온도 변화 시험 챔버는 신뢰할 수 있는 열 순환 시험을 수행하는데 필수적이다.LIB 산업의열 사이클링 챔버까다로운 응용 프로그램에 필요한 정확한 제어, 속도 및 안정성을 제공합니다.

LIB 산업 챔버의 주요 기능:

온도 범위:-70 °C ~ 150 °C
램프 요금:5 / 10 / 15 / 20 ° C/min, 완전히 사용자 정의
지속적인 사이클링:성능 드리프트가없는 500-2000 사이클
온도 균일 성:± 1 °C
신청:자동차 ECU, 배터리 모듈, 전자 센서, 항공 우주 전자

LIB 산업 챔버의 하이라이트:

가속 피로 테스트는 실제 열 스트레스를 시뮬레이션합니다
연장 된 시퀀스 동안 챔버를 가로 질러 균일 한 온도 유지

소형 또는 대형 테스트 어셈블리를위한 맞춤형 챔버 크기

모델	TR5-100	TR5-225	TR5-500	TR5-800	TR5-1000
인테리어 볼륨	100L	225L	500L	800L	1000L
열 부하	1000W
온도 범위	A : -20 ℃ ~ 150 ℃ B : -40 ℃ ~ 150 ℃ C: -70 ℃ ~ 150 ℃
온도 변동	± 0.5 ℃
온도 편차	± 2.0 ℃
냉각 속도	5 ℃ /10 ℃/ 15 ℃/ 20 ℃ (주문을 받아서 만드는)/ min
난방 속도	5 ℃ /10 ℃/ 15 ℃/ 20 ℃ (주문을 받아서 만드는)/ min
컨트롤러	프로그래밍 가능한 컬러 LCD 터치 스크린 컨트롤러, 다중 언어 인터페이스, 이더넷, USB
냉각 시스템	기계적 압축 냉동 시스템, 환경 친화적 인 냉매

시나리오 예:
선도적 인 자동차 공급 업체는 압축 된 기간 내에 1 년 동안의 ECU 작동을 시뮬레이션해야했습니다. 사용LIB 산업온도 사이클 챔버, 팀은 한 달 이내에 1000 사이클을 완료하여 현장에 도달하기 전에 잠재적 인 솔더 조인트 약점을 식별했습니다.

열 충격 테스트 챔버

열 충격 챔버는 극단적 인 스트레스 테스트를 위해 설계되었습니다.LIB 산업 열 충격 챔버 포함2 구역그리고3 구역 열 충격 챔버높은 반복성을 가진 빠른 뜨거운 차가운 전환을 위해.

LIB 산업 열 충격 챔버의 주요 기능:

온도 범위:-70 °C ~ 220 °C
전환 시간:더운 지역과 추운 지역 사이의 즉각적인 노출
반복성:수백 사이클에 걸쳐 일관성
신청:반도체, 솔더 조인트, 높은 신뢰성 전자

하이라이트:

점진적인 열 사이클링에서 보이지 않는 즉각적인 실패 감지

항공 우주, 자동차 및 산업용 전자 제품에 대한 높은 신뢰성 테스트 지원

포괄적 인 신뢰성 프로그램을 위해 LIB 열 사이클링 챔버와 통합 가능

모델		TS-162	TS-340	TS-500	TS-1000
내부 볼륨 (mm)		22L	72L	211L	505L
적재 용량		20kg	30kg	50kg	60kg
예열 룸	상한 온도	220 ℃
	난방 시간	주변 ~ 200 ℃, 30 분 이내
미리 시원한 방	하한 온도	-75 ℃
	냉각 시간	주변 ~ -70 ℃, 30 분 이내
시험실	고온 노출 범위	주위 20 ~ 200 °C
	저온 노출 범위	-65 ~ -5 °C
온도 변동		≤ ± 0.5 ℃
온도 편차		≤ ± 3 ℃
온도 회복 시간		5 분 이내
인테리어 소재		SUS304 스테인리스
표준 구성		선반 2 개

시나리오 예:
반도체 제조자는 극단적인 온/오프 사이클링을 시뮬레이션하였다.LIB 산업 열 충격 챔버초기 현장 고장을 일으켜 값 비싼 리콜을 방지 할 수있는 포장의 미세 균열이 드러났습니다.

LIB 산업 챔버로 전문 열 사이클링 테스트 달성

열 사이클링 테스트의 신뢰성은 테스트 프로파일뿐만 아니라 챔버 자체에도 달려 있습니다.LIB 산업 챔버보장정확도, 안정성 및 반복성모든주기를 위해.

능력	일반 챔버	LIB 산업 챔버
온도 균일 성	± 5 °C	± 1 °C
램프 속도 제어	제한, 변동	5-20 ° C/min 정확한, 반복 가능
장기주기 신뢰성	시간이 지남에 따라 성능 드리프트	수백/수천 사이클에 걸쳐 안정
극단적 인 스트레스 노출	느린 전환	거의 즉각적인 뜨거운 감기 이동
커스터마이즈	제한	챔버 볼륨, 표준, 사이클에 완전히 적응

LIB 산업 챔버의 주요 장점:

넓은 온도 범위:-70 ° C에서 150 ° C까지 ± 1 ° C 균일 성 유지
빠르고 제어 램프 비율:현실적인 열 피로 시뮬레이션을 위해 최대 20 ° C/min
극단적 인 열 스트레스:점진적 사이클링에 보이지 않는 약점을 감지
장기 신뢰성:확장 된 테스트에 걸친 일관된 성능
반복성:설계 검증, 생산 자격 및 인증을위한 안정적인 열 프로파일

시나리오 예:
전자 제품 제조업체 사용LIB 산업 급속한 온도 변화 챔버새로운 배터리 모듈을 테스트합니다. 수백 주기가 잠재적 인 커넥터 약점을 조기에 밝혀 대규모 생산 문제를 방지했습니다.

열 사이클링 챔버 또는 열 충격 챔버: 선택하는 방법?

올바른 챔버를 선택하는 것이 중요합니다.LIB 산업고급 기능을 갖춘 두 가지 솔루션을 제공합니다.

열 사이클링 챔버 (LIB 산업):점진적 전환, 피로 분석, 장기 신뢰성
열 충격 챔버 (LIB 산업):즉시 전환, 즉시 실패 감지
최적의 전략:많은 제조업체가 완전한 신뢰성 평가를 위해 LIB 산업 챔버를 결합하여 제품이 장기적인 환경 스트레스와 극심한 열 충격을 견딜 수 있도록합니다.

LIB 산업이 눈에 띄는 이유:

입증 된 고속 및 고정밀 열 제어
온도 범위, 램프 속도 및 사이클 수에 대한 유연한 사용자 정의
자동차, 항공 우주, 전자 및 에너지 저장 부문에서 신뢰할 수 있음

1 ~ 3 시간 안에 해결책을 얻으십시오

LIB 산업제공급속한 온도 변화 챔버과열 충격 챔버정확하고 반복 가능하며 신뢰할 수있는 테스트 솔루션을 제공합니다. 올바른 테스트 전략 및 장비를 선택함으로써 제조업체는 잠재적 인 오류를 조기에 식별하고 제품 설계를 최적화하며 현장에서 안정적인 성능을 보장 할 수 있습니다.
