전자 부품이 빠르게 소형화되는 시대에, 환경 테스트는 개발되고 있는 장치의 규모와 감도를 충족시키기 위해 진화해야 한다. 전통적인 온도 습도 챔버는 강력한 도구이지만 IC 칩, MEMS 센서 또는 마이크로 PCB와 같은 작은 샘플을 처리 할 때 종종 크기가 크고 비효율적입니다.

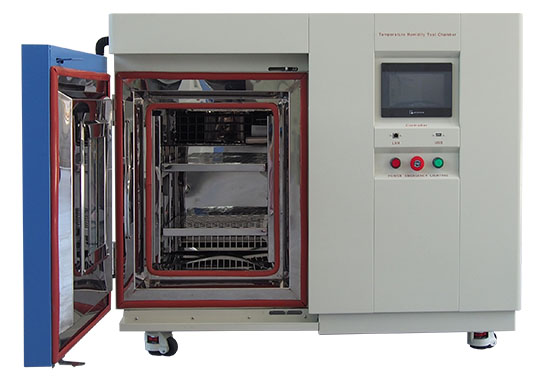

이것은 LIB의미니 온도 습도 챔버눈에 띄는-크기뿐만 아니라 특수 목적 성능.
마이크로 컴포넌트는 정확한 공차를 가지며 똑같이 정확한 테스트 환경을 필요로합니다. 풀 사이즈 챔버는 에너지와 실험실 공간을 낭비 할뿐만 아니라 매우 작은 질량을 테스트 할 때 과도한 기류 역학과 느린 램핑으로 인해 부정확 한 결과를 초래할 위험이 있습니다.
LIB의 미니 챔버는 다음을 위해 특별히 설계되었습니다.
-작은 테스트 영역에 최적화 된 표적 기류 제어
-최소 샘플에 대한 빠른 열 반응
-데스크톱 또는 벤치 탑 통합을위한 공간 효율적인 설계
-작은 표면에 과포화 또는 풀링없이 미세한 습도 조절
이를 통해 R & D 및 QA 실험실이 중요한 마이크로 일렉트로닉스를 사용하는 데 이상적인 도구입니다.
테스트 구성 요소 | MEMS 압력 센서 (자동차 및 산업 제어에 사용) |  |
목표 테스트 | 변동하는 습도 및 열 응력 하에서 장기 신뢰성을 확인하려면 | |
기준 참조 | JEDEC JESD22-A104D (온도 사이클링) + JESD22-A101C (꾸준한 상태 습도 수명 테스트) |
LIB 미니 온도 습도 챔버를 사용하여 테스트 절차:
1. 장착:
센서는 균일 한 공기 흐름이있는 50L LIB 미니 챔버 내부의 맞춤형 트레이에 안전하게 배치됩니다.
2. 온도 사이클링:
-40 ° C에서 + 125 ° C까지
-드웰 시간: 극단에서 10 분
-전체주기: 1000
3. 습도 노출 (85/85 시험):
-85 ° C, 1000 시간 동안 85% RH
-JESD22-A101C 당
4. 시험 후 평가:
센서 드리프트 및 패키징 무결성을 측정한다.
작은 챔버는 최소한의 테스트 질량으로도 단단한 열 균일성과 안정적인 RH 제어를 보장합니다. 빠른 램프 속도는 비생산적인 시간을 최소화하는 반면, 컴팩트 한 치수는 표준 챔버에 비해 30% 이상 에너지 소비를 줄입니다.
기능 | 마이크로 테스트를위한 독창성 | |
마이크로 기류 시스템 | 섬세한 샘플의 과도한 건조 또는 응축 방지 |  |
안정적인 RH 제어 ± 2.5% | 센서 및 IC와 같은 고 임피던스 전자 장치에 필수적입니다. | |
빠른 램프 속도 | 빠른 온도 전환은 테스트 지속 시간을 줄입니다. |  |
모듈 형 샘플 홀더 | 마이크로 부품의 다른 모양/크기에 쉽게 구성 가능 |  |
USB + 이더넷 데이터 내보내기 | 장기 신뢰성 테스트 데이터를 로깅하는 데 유용합니다. |  |
-IPC/JEDEC J-STD-020 당 IC 포장 수분 감도
-순환 높은 습도에서 유연한 센서 테스트
-작은 PCB 열 충격 신뢰성
-엄격한 열 공차를 가진 의료 마이크로 장치 자격
-제한된 배치 샘플로 웨어러블 전자 제품 테스트
기술이 더 작고 복잡한 구성 요소로 이동함에 따라 LIB의 미니 온도 습도 챔버는 마이크로 일렉트로닉스에 맞는 고정밀 고효율 테스트 플랫폼을 제공합니다. JEDEC, IPC 및 자동차 등급 표준을 준수함으로써 환경에 관계없이 소형 구성 요소가 안정적으로 작동하도록 보장하는 신뢰할 수있는 파트너입니다.
손바닥에 맞는 구성 요소를 테스트하는 경우 도전에 정확하게 맞는 챔버가 필요합니다.에서 inquiry@libtestchamber.com더 많은 사양을 얻기 위해.
