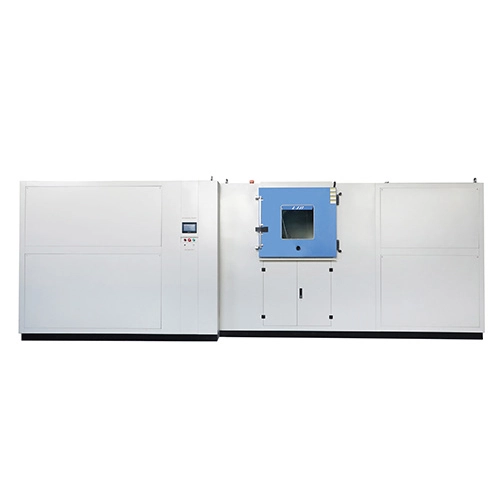

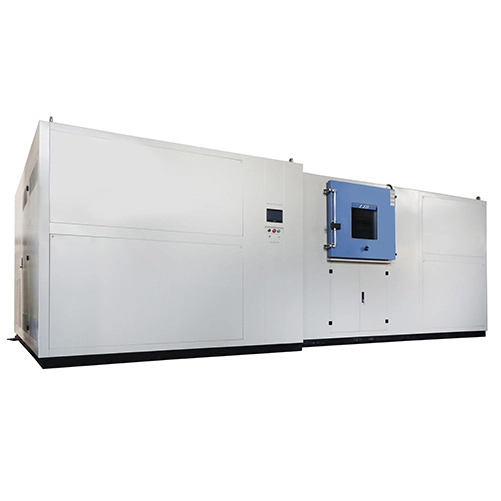

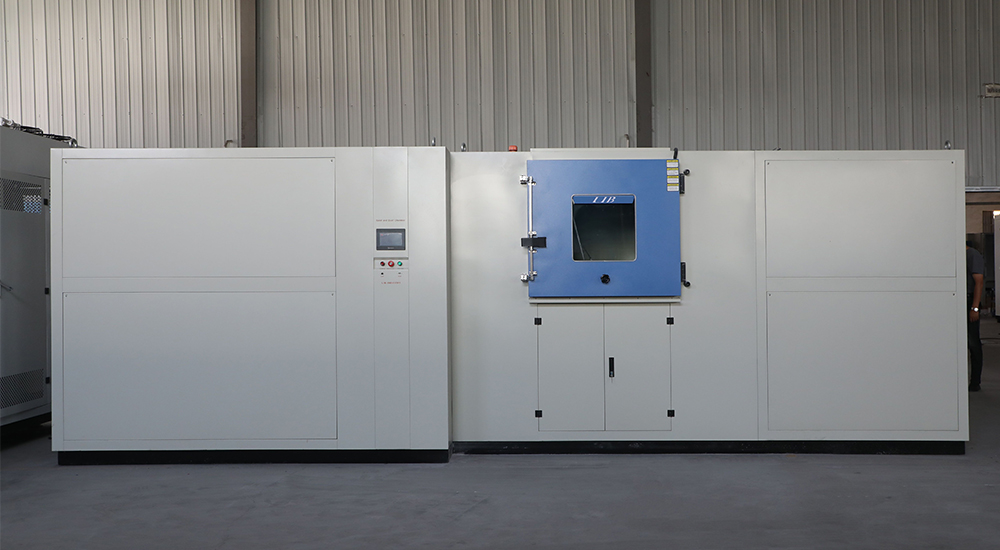

모래 및 먼지 분사 시험 챔버

Name: 모래 및 먼지 분사 시험 챔버
Brand: Xi'an LIB Environmental Simulation Industry

MIL-STD-810 규격에 따른 가속 모래 및 먼지 시험

LIB Industry Blowing Sand and Dust Test Chamber는 혹독한 사막, 군사, 항공우주, 자동차 및 옥외 작동 환경을 시뮬레이션하도록 설계되었습니다. 이 챔버는 MIL-STD-810 표준에 따라 절차 I – 먼지 분사와 절차 II – 모래 분사를 모두 수행합니다.

시스템은 공기 속도, 먼지 농도, 온도 및 시험 기간을 자동으로 제어하여 공기 중 입자에 노출된 인클로저 밀봉 성능, 부품 내구성, 광학 시스템, 필터, 전자 장비 및 군용 하드웨어의 신뢰성 있는 평가를 가능하게 합니다.

모델: DIM-1000

표준: MIL-STD-810G

LIB Industry MIL STD 810 분진 챔버 영상

LIB 블로잉 샌드 및 더스트 챔버의 특징 및 장점

1. 진정한 “무인 접촉” 자동화 테스트:

당사의 컨트롤러는 원격 네트워크 연결뿐만 아니라 농도 사전 설정도 가능합니다. 시료를 장비에 넣기만 하면 투입, 순환, 농도 제어를 자동으로 처리하여 전체 테스트 프로세스가 표준 요구 사항을 충족하도록 보장하며 인력을 완전히 해방시킵니다.

2. 탁월한 내마모성 및 방열 시스템:

핵심 작업 챔버는 두꺼운 SUS304 스테인레스 스틸로 제작되었으며, 고속 원심 팬과 결합되어 고강도 샌드블라스팅 테스트를 쉽게 처리할 수 있습니다. 독특한 순환 수냉식 기술은 모래와 먼지 마찰로 발생하는 열을 신속하게 제거하여 테스트 중 지속적인 온도 제어 정확도를 보장합니다.

3. 완전 통합 시스템 설계:

각 장치는 다중 센서 모니터링 시스템(풍속, 온도, 습도, 농도)을 통합하여 모든 실험 파라미터를 추적 가능하게 하여 권위 있는 연구소의 데이터 추적성 요구 사항을 충족시킵니다.

지원되는 시험 규격

규격	Test
MIL-STD-810 Method 510	블로잉 더스트
MIL-STD-810 Method 510	블로잉 샌드
MIL-STD-810G	더스트 저항
MIL-STD-810H	샌드 저항
IEC 60529	더스트 보호 검증
ISO 20653	자동차 더스트 테스트

블로잉 샌드 및 더스트 챔버 사양

모델	DIM-1000
내부 치수	100010001000mm DWH
전체 치수	300061002200mm DWH
내부 용적	1000L
블로잉 더스트
풍속	1.5 -8.9m/s
먼지 농도	10.7±7g/ m³
먼지 입자	＜ 150μm
블로잉 샌드
풍속	18.0 -29.0m/s
모래 농도	0.18+0.2g/m³; 1.1+0.3g/m³; 2.2+0.5g/m³
모래 입자	149μm - 600μm, 600μm - 850μm
컨트롤러	프로그램 가능한 컬러 LCD 터치 스크린 컨트롤러, 이더넷 연결
테스트 플랫폼 직경	600mm

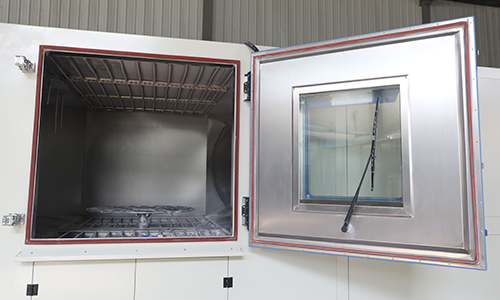

도어 잠금장치	전자기 잠금장치
테스트 플랫폼 속도	1-7 r.p.m
먼지 감지기	통합 먼지 감지기
외부 재질	보호 코팅된 A3 강판
내부 재질	SUS304 스테인레스 스틸
규격	MIL-STD- 810

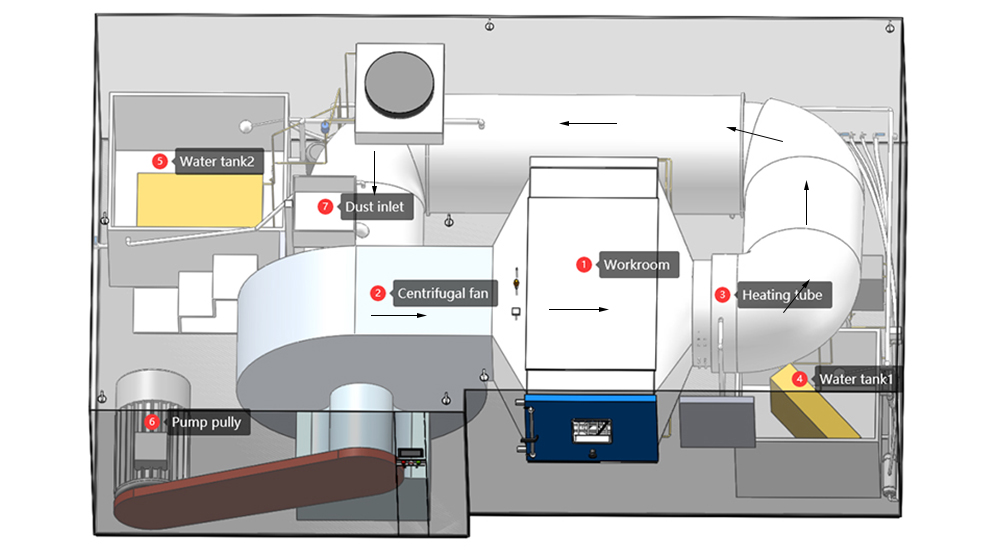

블로잉 샌드 챔버 구성

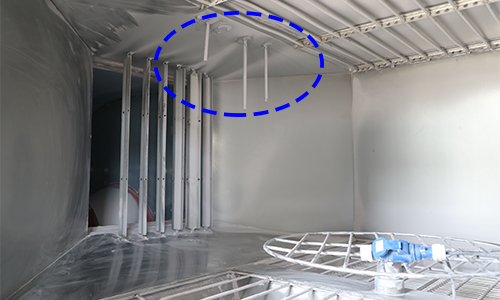

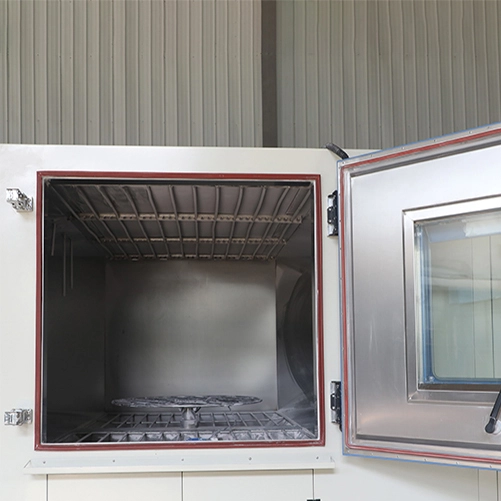

① 작업실	고속 비산 모래 먼지의 침식을 견딜 수 있는 SUS304 스테인레스 스틸 플레이트. 온도 센서, 풍속 센서, 농도 센서 장착. 먼지는 작업실 왼쪽에서 주입되며, 덕트는 시계 반대 방향으로 순환합니다.

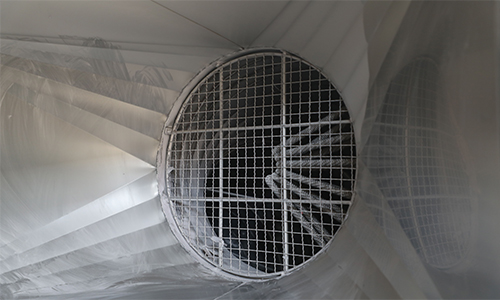

② 원심 팬	먼지 이동을 일으키며, 원심 팬 블레이드가 고속으로 회전하여 먼지를 흡입하고 먼지 파이프로 보내 모래 먼지 환경을 형성합니다.
③ 가열 튜브	먼지 모래 챔버 내 공기를 가열하여 다양한 온도 환경을 시뮬레이션하고 MIL-STD-810 규격의 시험 온도 요구 사항을 충족시킵니다.

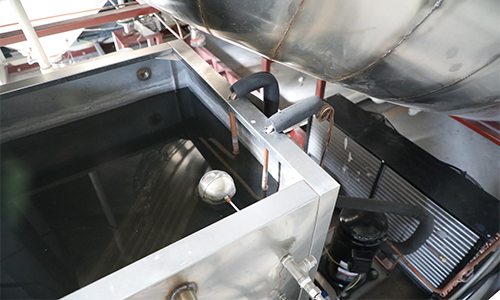

④ 물 탱크	공기 덕트를 냉각시키며, 고속 비산 모래 먼지와 공기 덕트가 마찰하여 열을 발생시킵니다. 수냉식은 에너지 절약 및 환경 친화적이며, 냉각 속도가 빠릅니다.

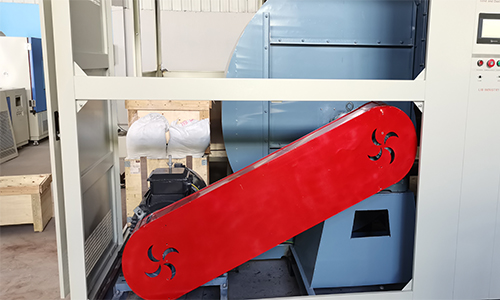

⑥ 펌프 풀리	펌프에 연결되어 먼지 순환을 위한 동력원입니다.

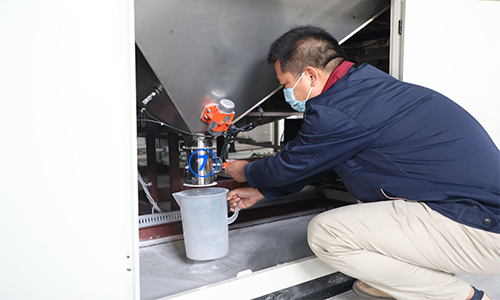

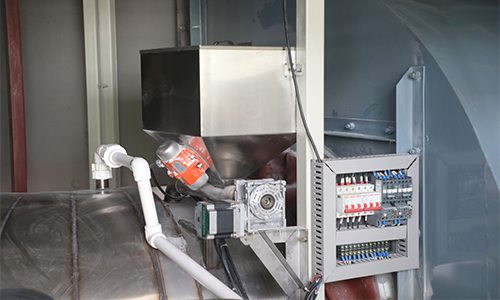

⑦ 먼지 주입구	먼지가 작업실로 들어가는 입구로, 먼지 파이프에 연결되어 원심 팬의 작용으로 먼지 주입구를 통해 작업실로 먼지가 보내집니다.

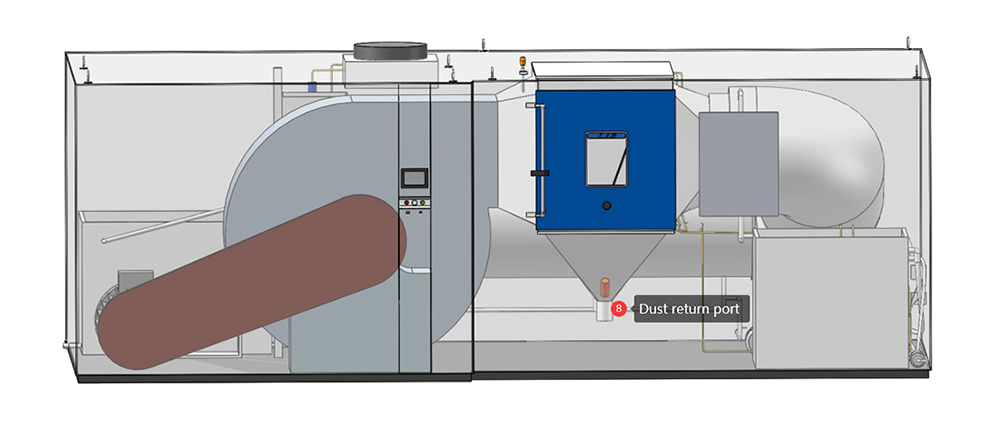

⑧ 먼지 반송구	테스트된 먼지는 먼지 배출구를 통해 배출되거나 후속 처리를 위해 수집됩니다.
