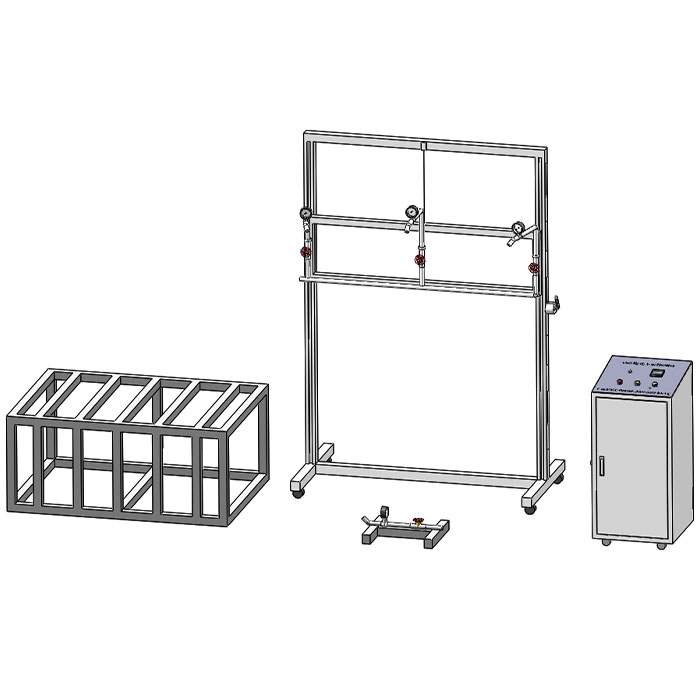

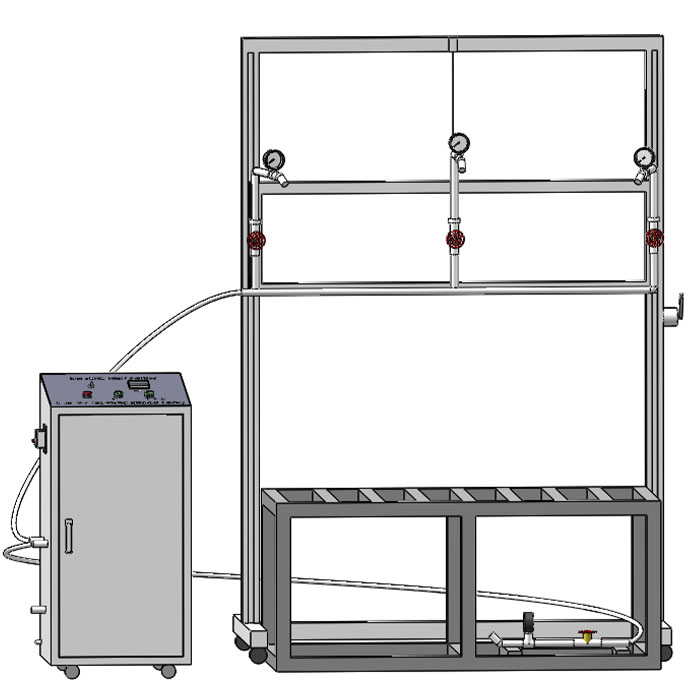

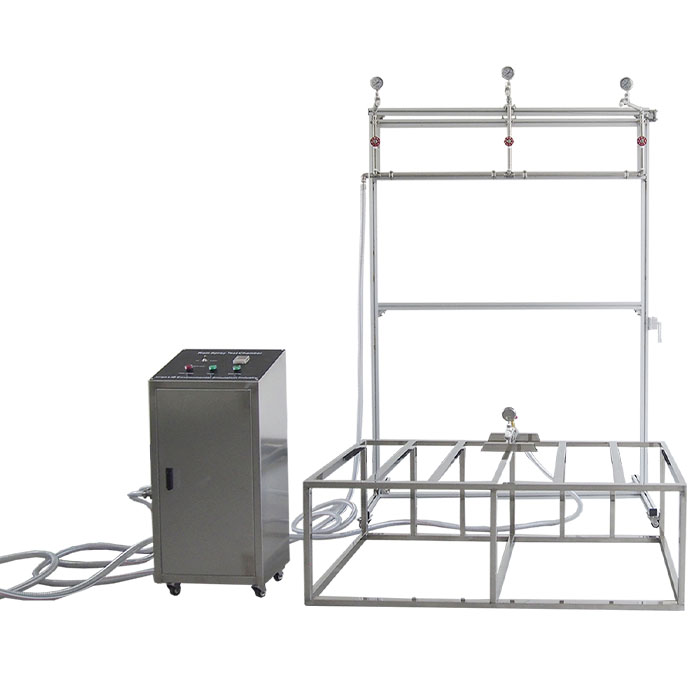

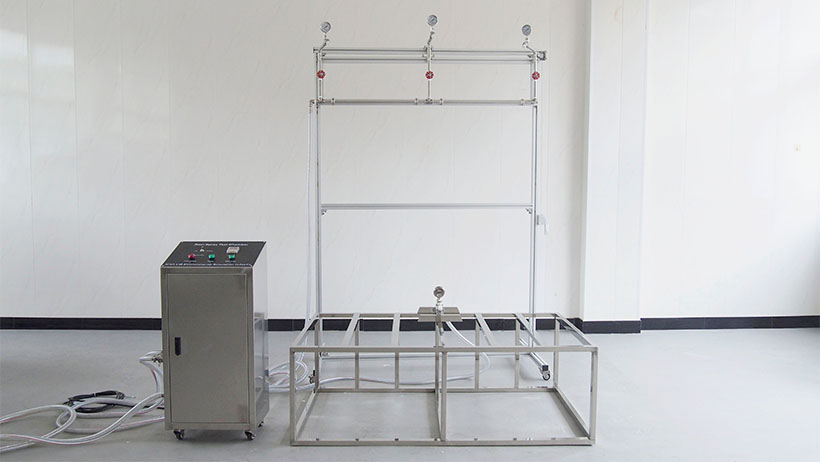

LIB UL 비 테스트 장치는 자연 강우 환경을 시뮬레이션하여 전기 인클로저가 UL 50E 표준에서 NEMA Type 3R 등급의 방수 성능 요구 사항을 충족하는지 여부를 평가합니다. 시험 샘플은 5.4 L/min/m²의 물 유량으로 수직으로 분무되었고, 노즐 각도는 45 ° 였다. 장비가 실외 노출 환경에서 빗물이 전기 실내로 들어가는 것을 효과적으로 방지 할 수 있는지 확인하기 위해 약 1 시간 동안 지속적으로 비에 노출되었습니다. 일반적인 응용 프로그램에는 야외 전기 미터 상자, 거리 조명 제어 상자, 통신 정션 박스 및 기타 시나리오가 포함됩니다.
모델: R-UL020
표준: UL 50E

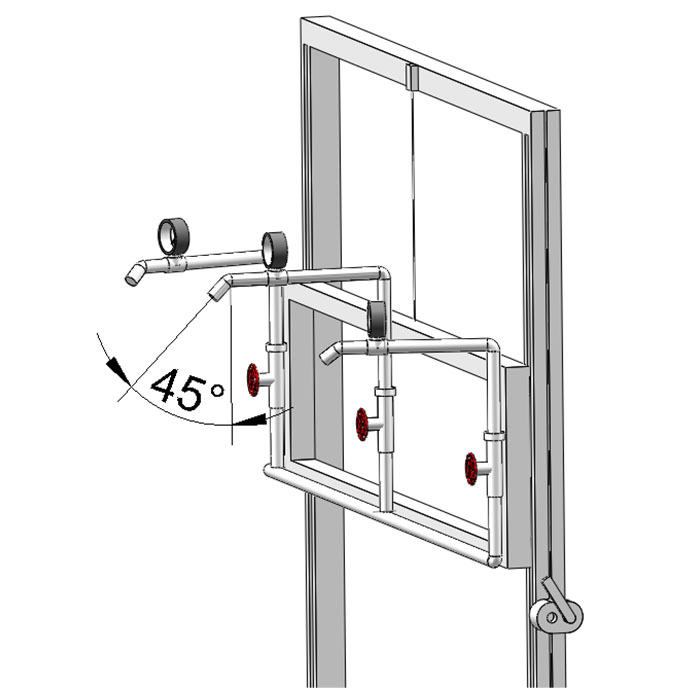

1. 스프레이 유속 및 노즐 각도 (45 °) 의 정확한 제어는 실외 전기 장비에 대한 자연 강우의 영향을 진정으로 재현 할 수 있습니다.
2. 노즐 레이아웃이 합리적입니다. 조정 가능한 브래킷 또는 턴테이블 장치와 결합하여 다양한 크기와 구조의 껍질을 덮을 수 있습니다.
3. Type 3R 에 적용 할 수있을뿐만 아니라 Type 3 및 3S 와 같은 다른 NEMA 등급의 비 테스트에 필요에 따라 매개 변수를 조정할 수 있습니다.
4. 인증 및 제품 품질 관리를 지원하고 UL 50E 표준 요구 사항을 충족합니다.
모델 | R-UL020 | |
전반적인 차원 (mm) | 800*1500*3800mm | |
스프레이 장치의 높이 조정 범위 | 1000-3600mm (조정가능한) | |
매개 변수 | 스프레이 헤드의 수 | 3 스프레이 헤드 |
노즐 간격 | 710mm | |
스프레이 구멍 직경 | Φ5mm | |
수압 | 34.5Kpa | |
샘플 플랫폼 크기 | 1000X1400X500mm | |
샘플 플랫폼 부하 | 100 Kgs | |
| 구조 | 수압 제어 | 유량계 |
급수 시스템 | 자동적인 물 공급, 물 정화 체계 | |
컨트롤 박스 | 스프레이 모드, 시간 및 워터 펌프 표시 | |
소재 | 소재 | SUS304 스테인리스 |
샘플 플랫폼 소재 | SUS304 스테인리스 | |
환경 조건부 | 5 ℃ ~ + 35 ℃ ≤ 85% RH | |
표준 | UL 50E 유형 3R | |
전력 공급 | 380V 50Hz 3P | |
 | |
정확한 노즐 | 물 흐름 제어 시스템 |
| 직경 Φ5mm 의 스테인레스 스틸 노즐이 장착되어 있으며, 자연 빗방울 착륙 지점을 시뮬레이션하기 위해 조정 가능한 높이 브래킷에 설치됩니다. | 유량 제어 밸브와 압력 게이지는 물의 흐름이 안정적인지 확인하고 정확한 모니터링을위한 유량계가 장착되어 있습니다. |
조정 가능한 테스트 플랫폼 | 부식 저항 테스트 장치 |
높이 조절 가능한 샘플 선반은 100 kg의 적재 용량을 가지며 크기가 다른 껍질이있는 테스트 조각에 대한 비 테스트 미터를 지원합니다. | 견고한 구조의 304 스테인레스 스틸은 장기적인 물 흐름 충격을 견딜 수 있으며 실험실 또는 인증 기관에서 고주파 사용에 적합합니다. |
다른 특별한 요구 사항이 있으시면 언제든지 LIB에 연락하여 귀하의 요구를 알려주십시오. 우리는 귀하의 필요에 즉시 회신 할 것입니다. LIB의 모든 테스트 장비는 36 개월 연장 보증 및 평생 서비스와 함께 제공됩니다.
