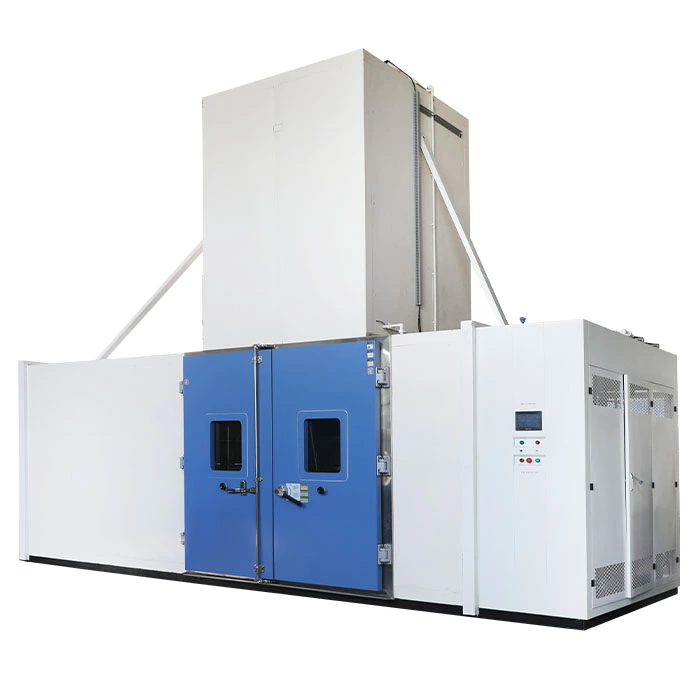

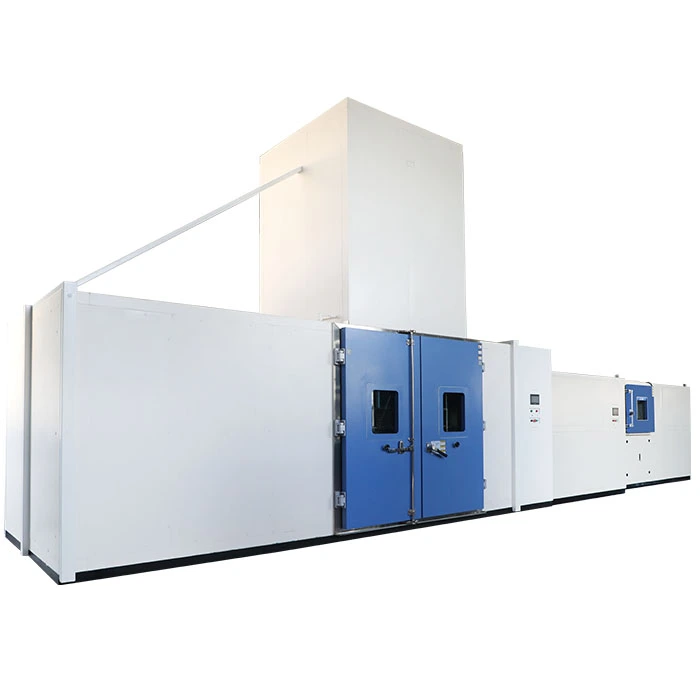

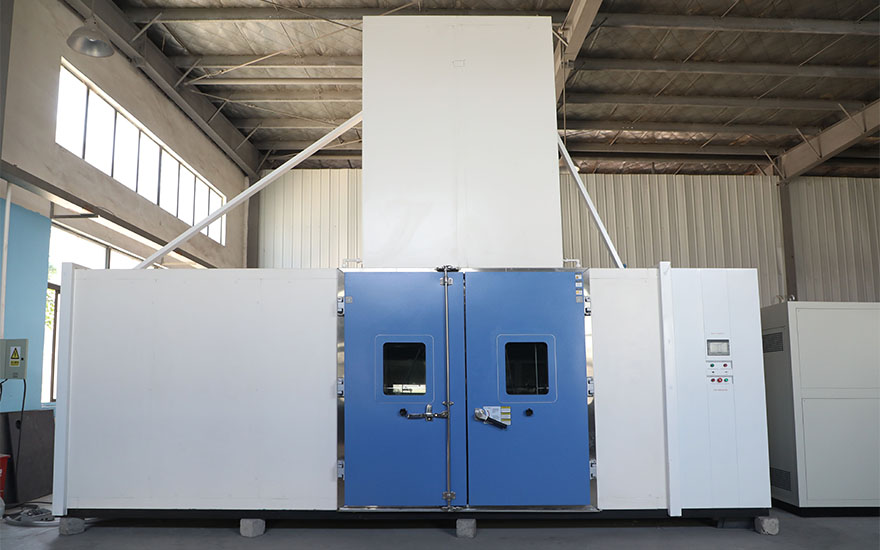

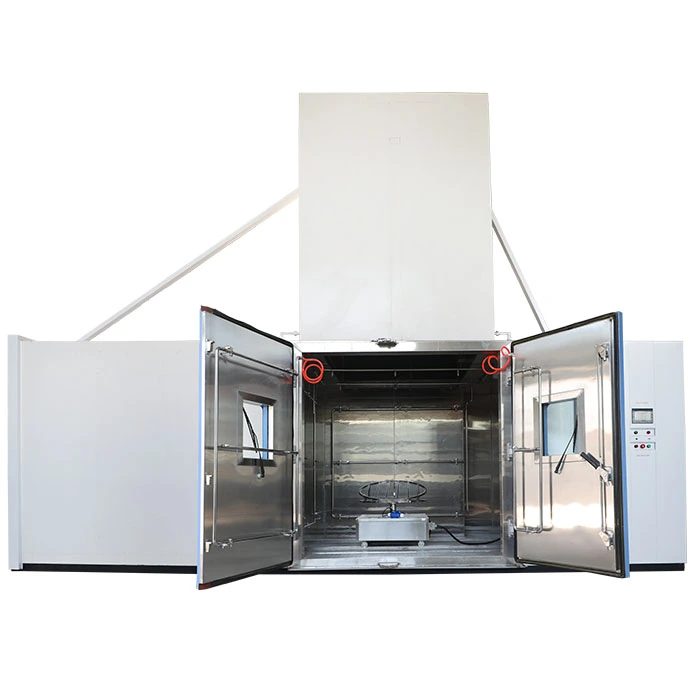

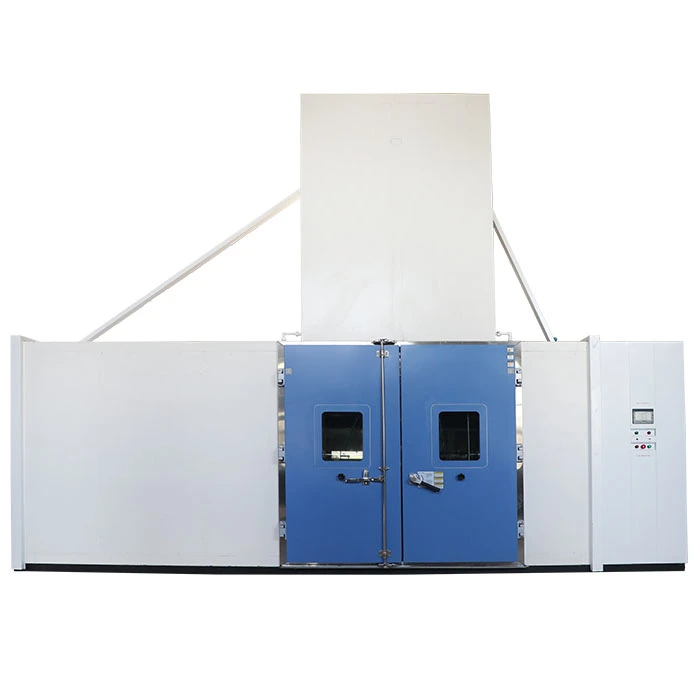

MIL STD 810 테스트 챔버

Name: MIL STD 810 테스트 챔버
Brand: Xi'an LIB Environmental Simulation Industry

LIB MIL STD 810 테스트 챔버는 절차 1: 비와 불어, 절차 2: 강화 테스트, 절차 3: MIL-STD-810H 표준의 요구 사항에 따라 떨어지는 테스트를 수행하도록 설계되었습니다. 강우 강도, 강우 시간 및 빗방울 크기가 다른 장비의 성능 요구 사항 및 테스트 방법이 명시되어 있습니다.

모델: RIM-1000

표준: MIL-STD-810H

MIL STD 810 테스트 챔버의 특징 및 장점

1. 다른 강우 조건에서 제품의 방수 성능을 테스트하기 위해 가벼운 비, 적당한 비, 폭우 및 폭우를 포함한 다양한 강도의 강우를 시뮬레이션하십시오. 지속적인 강우, 간헐적 인 강우 등.

2. 강우, 강우량, 풍속 및 기타 매개 변수의 정확한 제어. 비 비율 ≥ 1.7 mm/min, 빗방울 크기 범위는 0.5mm-4.5mm, 풍속은 ≥ 18 m/s, 바람 및 비 협력 시뮬레이션에 도달 할 수 있습니다.

3. 자동 물 재순환 시스템을 갖춘 작업실에는 사용 된 물을 회수 및 처리하고 재활용 할 수있는 배수구가 있습니다. 따라서 수자원 낭비를 줄이고 수동 물 제어의 복잡성을 줄입니다.

4. MIL-STD-810H 테스트 표준은 높은 신뢰성 요구 사항 (예: 항공 우주, 고급 전자 등) 을 가진 민간 분야뿐만 아니라 세계 군사 분야에서 매우 권위 있고 널리 받아 들여집니다.

MIL STD 810 테스트 챔버의 사양

모델	RM-1000
내부 차원	100010001000mm D * W * H
전반적인 차원	260054004100 D * W * H
인테리어 볼륨	1000L
로드 턴테이블	50kg
턴테이블의 직경	800mm
비와 부는 비
최종 비 방울 속도	테스트 항목에 9 m/s
강우율	≥ 1.7 mm/min
물방울 크기	0.5mm ~ 4.5mm
시험 표본 가열 범위	물 온도 10 °C (최대 55 °C)
시험 시간	0 ~ 999 분. 조정 가능
과장
노즐 압력	276kpa
강우율	20.8L/min
노즐 양	각 0.56m2 의 표면적에 대한 하나의 노즐 및 시험 표면에서 각각 약 48cm 의 위치
물방울 크기	0.5mm ~ 4.5mm
시험 시간	0 ~ 999 분. 조정 가능
드립
드립 영역 치수	1600*1000mm, 높이 조절 가능
물방울 구멍	20 ~ 25.4mm
구멍 사이의 거리	25mm
물의 양	≥ 280L/m2/h
시험 표본 & nBsp; 가열 범위	물 온도 10 °C (최대 55 °C)
도어 잠금	전자기 자물쇠
외부 재료	보호 코팅이있는 A3 강판
인테리어 소재	SUS304 스테인리스
표준	MIL-STD- 810H

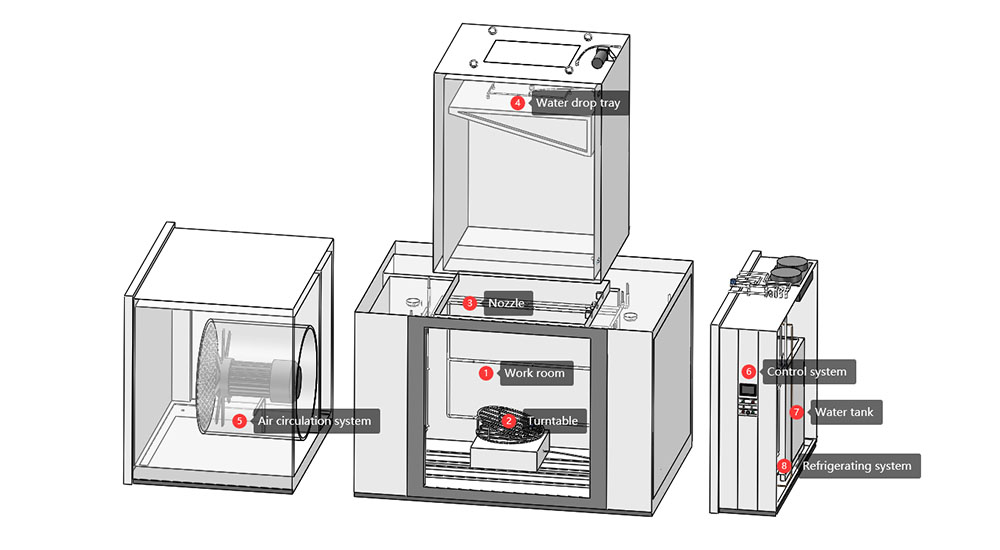

MIL STD 810 테스트 챔버의 구성

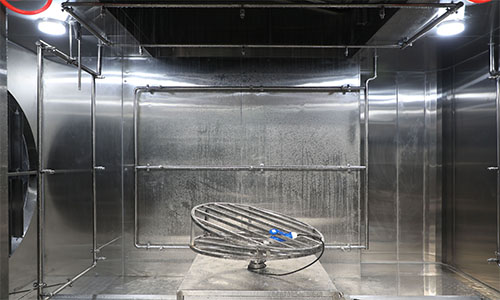

① W오크룸	SUS304 스테인레스 스틸 소재, 좋은 내식성, 비 침식과 녹을 방지 하기 위해. 작업실에는 풍속 프로브가 장착되어 있습니다. 시험 챔버의 껍질은 우수한 구조 강도와 내식성을 가진 보호 코팅이있는 A3 강판으로 만들어집니다.

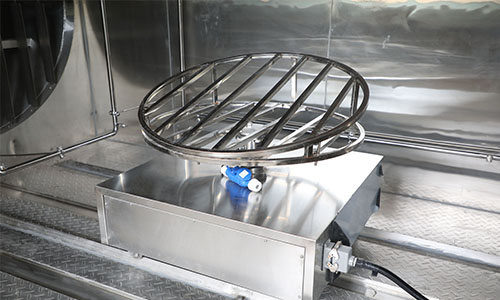

②턴테이블	조정 가능한 속도 턴테이블, 속도는 1-7r/min이며, 턴테이블은 트랙을 따라 좌우로 이동할 수 있습니다. 방수 전원 공급 장치가 장착 된 턴테이블.

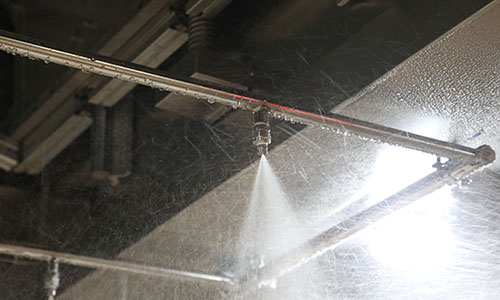

③노즐	작업실에는 전면, 후면, 왼쪽 및 오른쪽에 360 개의 회전 노즐이 장착되어있어 제품에 다른 각도로 물을 뿌리고 노즐을 통해 테스트를 강화할 수 있습니다.

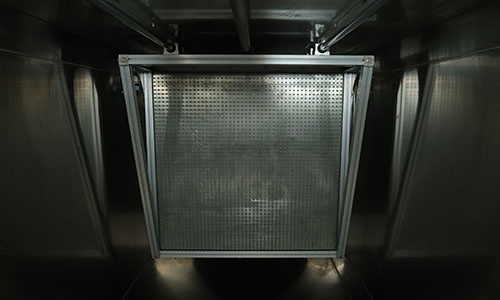

④ D립 트레이	작업실 상단에 있습니다. 드립 트레이는 상부 스크류 감속기에 의해 조정될 수 있고, 한계 장치는 드립 팬을 제한한다. 다양한 크기와 유형의 제품 테스트 요구 사항을 수용하기 위해.

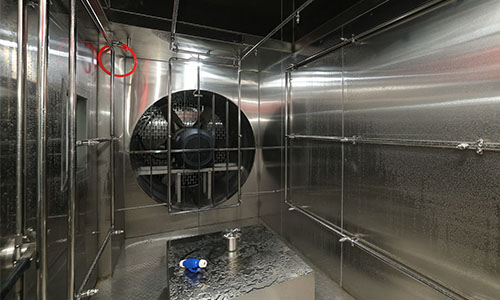

⑤공기 순환 시스템	축 방향 팬은 작업실의 왼쪽에 있습니다. 강우 조건과 결합하여 바람과 비 조건을보다 현실적으로 시뮬레이션하는 공기 흐름을 생성합니다. 공기는 공기 덕트를 통해 지속적으로 순환됩니다.

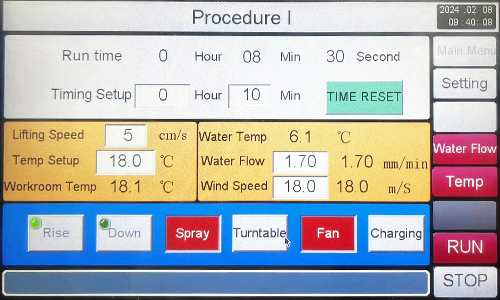

⑥제어 시스템	프로그래머블 컬러 터치 스크린 컨트롤러는 강우 시간, 강우 강도, 풍속, 온도, 턴테이블 속도 등과 같은 다양한 테스트 매개 변수를 설정하고 조정할 수 있습니다. 동시에 모니터링 및 녹음 기능이 완벽합니다.

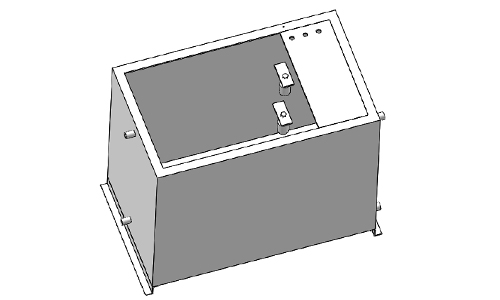

⑦물 탱크	시험 중에 물을 지속적으로 공급하기 위해 낮은 물 부유물로 시험에 필요한 물을 보관하십시오. 빗물 온도와 측정 된 부분 온도의 차이는 10 ° C이어야하며 수온은 조정되어야합니다. 물 탱크에는 물 공급을 냉각시키기 위해 가열 튜브와 증발기가 장착되어 있습니다.

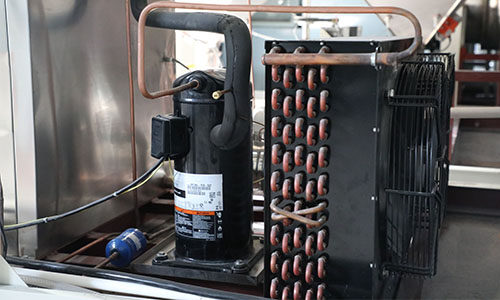

⑤냉장 시스템	기계적 압축 냉동 방법을 채택하십시오. 압축기, 응축기, 증발기, 스로틀링 장치를 포함합니다.
