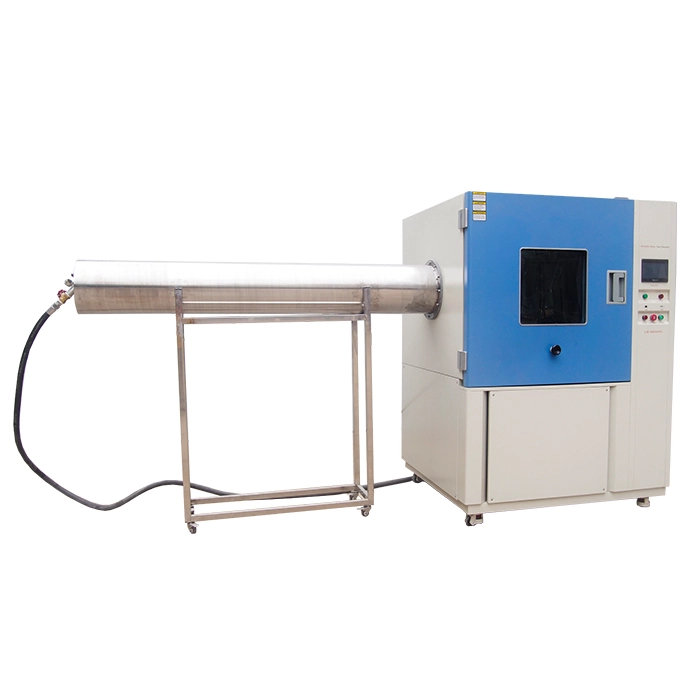

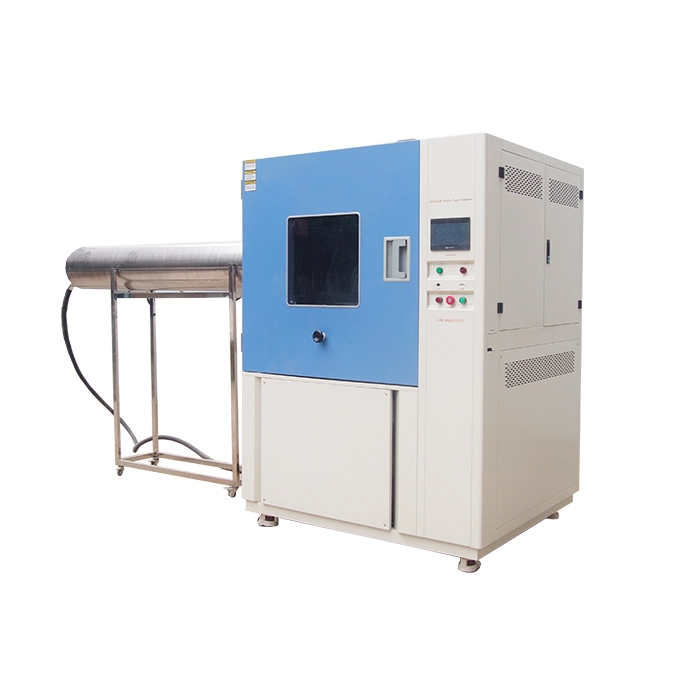

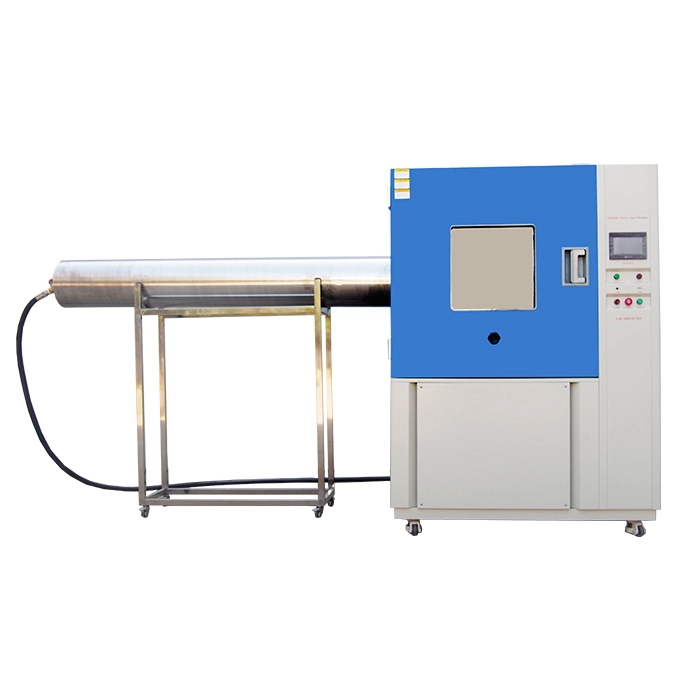

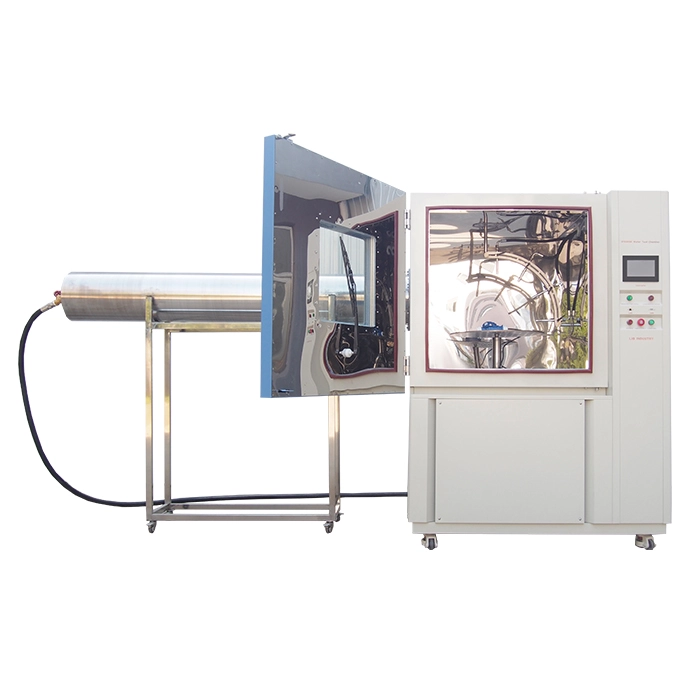

IPX6K9K 테스트 챔버는 방수 표준 IPX6K 및 IPX9K 에 따라 제품의 방수 성능을 테스트합니다.
IPX6K 는 1000kPa 수압을 견딜 수있는 제품을 요구하는 강한 물 분무 시험입니다. IPX9K 는 고온 및 고압 물 분무 시험이며, 수압은 8000kPa-10000kPa 에 도달해야하며, 약 80 ℃의 뜨거운 물을 사용하여 특정 물의 흐름과 주입 각도에서 제품을 스프레이합니다.
모델: R6K9K-1200
표준: IEC 60529, IPX6K, IPX9K, ISO20653, IEC 60068-2-68, IEC 60598, MIL-STD-810G, GJB 150.8-86, ISO 20653, UL 50E, UL 1598, UL 153, UL1573, UL 60950-1
1. 고급 압력 조절기, 솔레노이드 밸브 및 기타 장치를 통해 IPX6K 테스트를 위해 수압 및 흐름의 정확한 제어는 IPX9K 테스트를 위해 1000kPa 수압을 안정적으로 제공 할 수 있으며, 8000kPa-10000kPa 높은 수압을 도달할 수 있습니다.
2. 다양한 방수 수준을 커버: 하나의 챔버는 동시에 IPX5, IPX6, IPX6K, IPX9K 를 만날 수 있습니다, 여러 다른 테스트 장비를 구입할 필요가 없습니다, 조달 비용 및 테스트 사이트 공간 절약.
3. 전반적인 구조는 단단하고, 외부 챔버는 4MM A3 강판으로 만들어집니다. 작업실은 SUS304 스테인레스 스틸, 좋은 내식성, 청소 및 유지 보수가 쉽습니다.
4. 고무 밀봉 재료는 도어와 챔버, 파이프 조인트 및 테스트 중에 물이 누출되지 않도록 간격이있을 수있는 다른 장소 사이의 테스트 챔버를 밀봉하는 데 사용됩니다.
모델 | R6K9K-1200 | ||
내부 차원 (mm) | 1000*1200*1000 D * W * H | ||
전반적인 차원 (mm) | 1150*3550*2100 D * W * H | ||
인테리어 볼륨 (L) | 1200 | ||
매개 변수 | 플랫폼 직경 테스트 | 600mm | |
플랫폼 속도 테스트 | 5 ± 1 r.p.m | ||
턴테이블 부하 | 50kgs | ||
플랫폼 높이 테스트 | 200-400mm (조절 가능) | ||
IPX6K | 노즐의 내부 직경 | 6.3mm | |
물 유량 | 75 L/min +/- 5% | ||
수압 | 1000 Kpa | ||
거리표본에 물 살포 | 2.5 m와 3 m 사이. | ||
IPX9K | 물 스프레이 각도 | 0 °, 30 °, 60 °, 90 ° | |
물 스프레이 온도 | 주변 ~ + 88 ℃ (조정 가능) | ||
스프레이 노즐 | 4, 30 초 각 위치 | ||
거리표본에 물 살포 | 10 ~ 15cm | ||
수압 | 8000-10000 Kpa (조정가능한) | ||
물 유량 | 14L-16L/min | ||
온도 센서 | PTR 플래티넘 저항 PT100Ω/MV A-class | ||
히터 요소 | 니크롬 히터 | ||

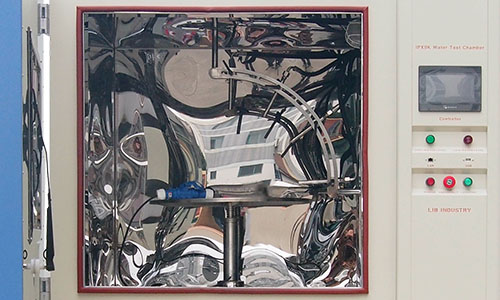

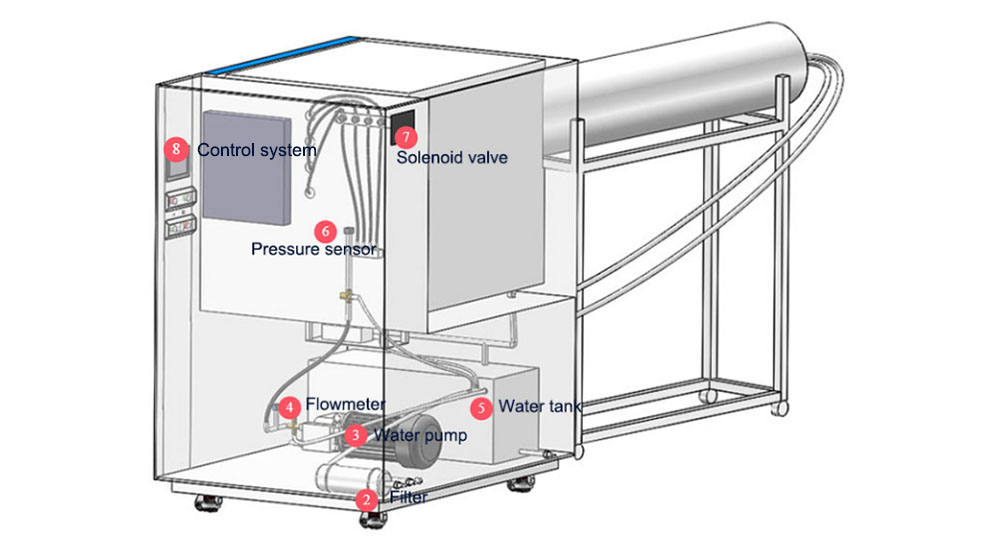

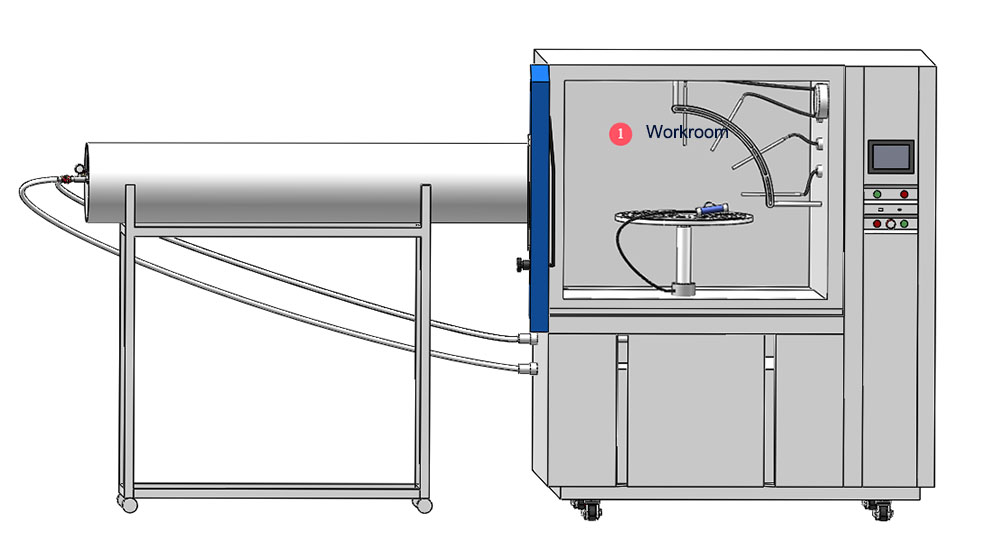

①작업실 |
|  |

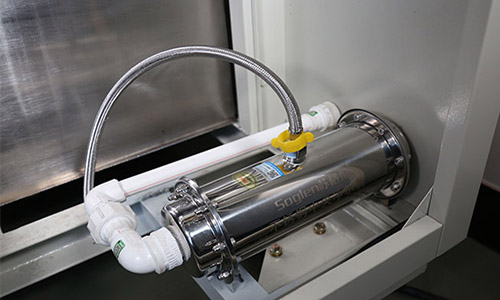

②필터 |
|  |

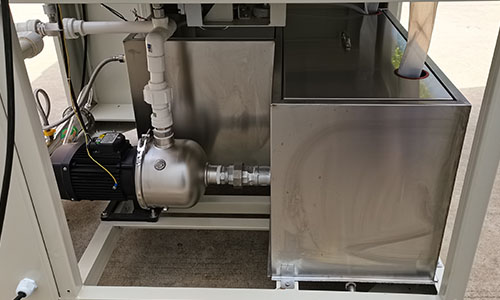

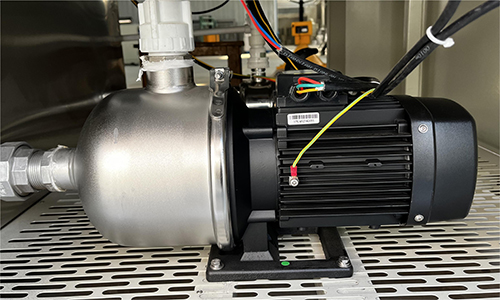

③워터 펌프 | 고압 물 분무를 생산하는 핵심 구성 요소의 경우 IPX6K 테스트에 1000kPa 수압이 필요합니다. IPX9K 테스트의 경우 수압은 8000kPa-10000kPa 에 도달해야합니다. |  |
④유화계 | 시험 중 물의 흐름을 측정하기 위해 IPX9K 물의 흐름은 14-16L/min이고 IPX6K 물의 흐름은 75 ± 5L/min입니다. |  |
⑤물 탱크 | 물 탱크는 물 분사 시험을 위해 수원을 제공하는 시험 챔버의 물 저장 장치입니다. |  |

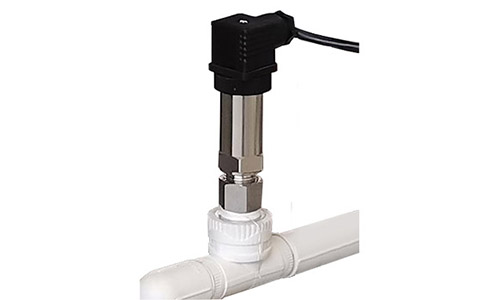

⑥압력 센서 | 실제 수압을 측정하고 데이터를 제어 시스템으로 전송합니다. |  |

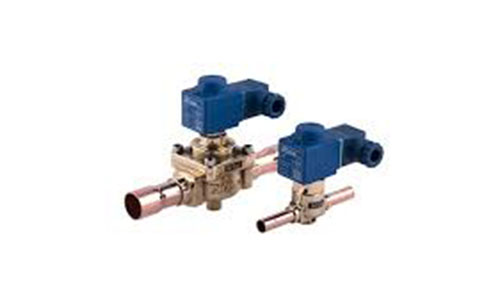

⑦솔레노이드 밸브 | 물 흐름을 통제하십시오. |  |

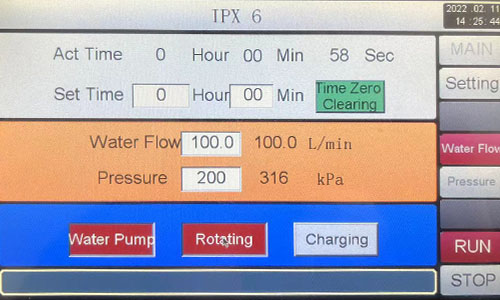

⑤제어 시스템 | 터치 스크린 지능형 제어 시스템, 당신은 스프레이 압력, 테스트 시간, 샘플 테이블 속도와 같은 테스트 매개 변수를 설정할 수 있습니다. |  |
