현대 산업 제조 분야(자동차 전자장치, 야외 LED 디스플레이, 통신, 항공우주 부품 등)에서 물 침투는 전기 단락, 제품 고장, 그리고 고비용의 보증 클레임을 일으키는 주요 원인 중 하나입니다. 제품 인클로저가 가혹한 대기 환경과 액체 압력을 견딜 수 있도록 보장하려면 엄격하고 표준화된 적합성 시험이 필요합니다.
이 종합 가이드는 국제 방진·방수 보호 등급 기준을 분석하고, 방수 시험의 원리를 탐구하며, 장비 구성을 비교하고, LIB Industry가 세계적 수준의 연구소에 맞춤형 인증 시험 솔루션을 제공하는 방법을 보여줍니다.

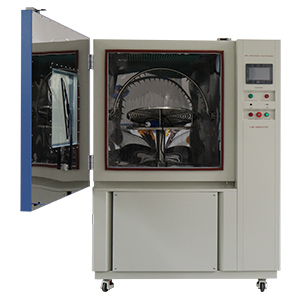

강우 시험 장비(강우 저항 시험 챔버, 물 분무 챔버, IP 방수 시험 시스템이라고도 함)는 제품의 보호 인클로저가 물 침투에 얼마나 효과적으로 저항하는지 평가하도록 설계된 특수 환경 시험 장비입니다.
이 챔버는 수직 낙수, 진동하는 빗방울 스프레이에서부터 연속 고압 워터 제트, 그리고 깊은 물에 담그는 것까지 자연 및 산업 강수 시나리오의 광범위한 스펙트럼을 시뮬레이션합니다.
표준 검증: 국제 방진·방수 등급(IEC 60529, ISO 20653, MIL-STD-810H)에 완전히 부합하도록 합니다.
고장 식별: 대량 생산 전에 고무 가스켓, 실, 이음매, 커넥터 인터페이스의 구조적 취약점을 정확히 찾아냅니다.
데이터 신뢰성: 제3자 시험소 인증과 글로벌 시장 진출에 필요한 정밀하고 재현 가능한 수압 및 유량 제어를 제공합니다.
국제 기준인 IEC 60529는 인클로저에 의해 제공되는 보호 등급(IP 코드)을 규정합니다. 올바른 시험 설정을 선택하려면 엔지니어링 팀은 IPX1과 IPX9K 시험 레벨 간의 기술적 차이를 평가해야 합니다.
IP 등급 |
물 시험 방법 |
주요 시험 파라미터 |
대표적 적용 분야 |
IPX1 |
수직 낙수 |
1 mm/min 낙수 속도, 10분 |
실내 전기 장비 |
IPX2 |
15° 경사 낙수 |
4가지 경사 위치 |
경사 낙수에 노출되는 장치 |
IPX3 |
진동 스프레이 |
±60° 스프레이 각도, 홀당 0.07 L/min |
야외 전자기기 |
IPX4 |
튀는 물 |
±180° 스프레이 범위 |
가전제품, 조명 |
IPX5 |
워터 제트 |
12.5 L/min, 30–100 kPa 압력 |
자동차 부품, 야외 장치 |
IPX6 |
강력한 워터 제트 |
100 L/min 고유량 제트 |
산업 장비 |
IPX7 |
일시 침수 |
수심 1m, 30분 |
방수 휴대용 제품 |
IPX8 |
연속 침수 |
맞춤형 압력/깊이 |
해양 및 수중 제품 |
| IPX9K | 고압 고온수 스프레이 |
80°C 물, 8,000–10,000 kPa |
자동차 부품 |
방진‧방수(IP) 시설을 구축하거나 업그레이드할 때, 조달 담당자는 독립형 시험 챔버와 모듈식 하우징 없는 통합 시스템 중 선택해야 합니다.
비교 항목 |
독립형 챔버 |
통합 IP 시험실 |
시험 범위 |
특정 IP 레벨 |
IPX1-IPX9K 전체 커버 |
시료 크기 |
소형~중형 제품 |
대형 자동차 및 산업 부품 |
시험실 공간 |
다수의 장비 필요 |
중앙 집중식 맞춤 레이아웃 |
확장 가능성 |
제한적 |
향후 유연한 업그레이드 |
| 최적 적용 | R&D 시험 |
인증 시험소 |
 |
 |
LIB Industry는 엄격한 국제 기준을 충족하면서 운영 부담을 최소화하도록 설계된 첨단 강우 저항 시험 챔버를 제조합니다.
|
|
|
|
|
|

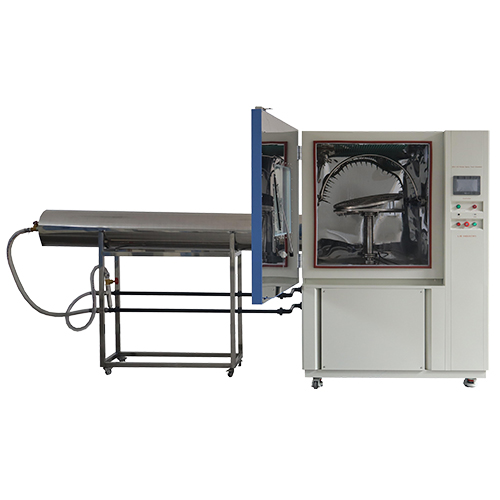

실험실 면적을 절약하기 위해, LIB Industry의 복합 IPX1–IPX6 장비는 드립 박스(IPX1/2), 스테인리스 진동 튜브(IPX3/4용 ±60° 및 ±180° 스윕), 고압 제트 노즐(IPX5/6)을 단일 챔버에 통합합니다.
SUS304 스테인리스 스틸: 시험 챔버 내부는 고급 SUS304 스테인리스 스틸로 제작되어 지속적인 습기 노출 하에서도 뛰어난 내식성을 제공합니다.
보강 강철 외부 구조: 심해 침수 시험용 IPX7/X8 탱크는 변형 없이 수심 50m에 해당하는 정수압을 견딜 수 있도록 설계된 15mm 두께의 A3 강판 구조를 특징으로 합니다.
이중 레이어 실리콘 실: 유연한 표면 접촉을 위한 부드러운 실리콘 내부 레이어와 높은 내부 압력을 유지하기 위한 단단한 엘라스토머 외부 레이어로 구성된 이중 실링 메커니즘을 갖추고 있습니다.
가혹한 산업 세척 시험을 위해, LIB IPX9K 시스템은 4개의 자동화된 스프레이 각도(0°, 30°, 60°, 90°)에서 최대 10,000 kPa의 압력으로 지속적으로 80°C의 온수를 공급하는 중부하용 가열 요소를 갖추고 있습니다.
시험은 상당한 양의 물을 소비합니다. LIB 챔버는 폐쇄 루프 여과 및 수처리 시스템을 갖추고 있습니다. 자동 필터가 부유 입자를 제거하여 노즐 막힘을 방지하고 물을 재활용하여 운영 비용을 최대 80%까지 절감합니다.
프로그래밍 가능한 컬러 터치스크린: 작업자는 스프레이 지속 시간, 유량, 진동 속도, 시료 회전판 회전(1 rpm부터 맞춤 속도까지)을 쉽게 프로그래밍할 수 있습니다.
방수 시료 전원 콘센트: 내장형 방수 터미널 포트를 통해 시험 시편(예: 작동 중인 야외 조명 또는 자동차 헤드라이트)이 실제 워터 스프레이 시험 중에도 전원이 켜진 상태를 유지할 수 있습니다.
2012년에 설립된 LIB Industry는 세계적으로 신뢰받는 제조업체이자 턴키 환경 시험 챔버 전문가로 성장했습니다. 단순히 독립적인 하드웨어를 공급하는 대신, LIB는 전 세계 시험소가 규제 준수를 달성할 수 있도록 지원하는 완전한 엔드투엔드 시험 생태계를 제공하는 데 특화되어 있습니다.
종합적인 제품군: LIB는 강우 분무 챔버, 모래·먼지 시험 장비, 온습도 챔버, 열충격 시험기, 염수 분무 부식 챔버, 맞춤형 워크인 환경 시설을 포함한 완전한 환경 시험 챔버 제품군을 제조합니다.
원스톱 턴키 솔루션: 초기 시험실 공간 레이아웃 설계 및 맞춤 엔지니어링부터 제조, 배송, 현장 설치, 작업자 교육까지 LIB가 전체 프로젝트 수명주기를 원활하게 관리합니다.
맞춤 설계 전문성: LIB 엔지니어는 고객의 특정 시험실 워크플로에 맞춰 맞춤형 장비 치수, 하우징 없는 IP 시험실 시스템, 특수 시료 전원 인터페이스를 설계합니다.
3년 글로벌 보증: 자본 투자를 보호하고 장기 유지보수 비용을 낮추기 위한 전체 장치 보증 적용.
평생 기술 지원: 시험 챔버의 전체 작동 수명 동안 지속적인 엔지니어링 지원, 신속한 예비 부품 공급, 장기 교정 지침을 제공합니다.
고객 개요: Standard Bank는 대한민국에서 자동차, 산업, 가전 OEM을 대상으로 서비스를 제공하는 선도적인 독립 시험 및 적합성 평가 기관입니다.
2019년 1월, Standard Bank는 증가하는 고객 인증 수요를 충족하기 위해 다분야 IP 시험 시설을 구축하고자 LIB Industry에 연락했습니다. 이들의 구매 요청에는 다음과 같은 사항이 명시되었습니다:
IPX1/X2 방수 시험 장비 (R12-1600),IPX3/X4 (R-3200), IPX5/X6 워터 제트 챔버및IPX7/X8 침수 시스템

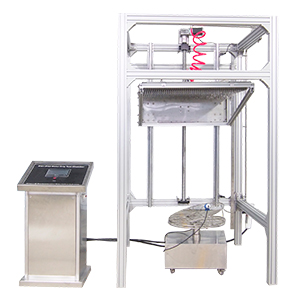

LIB 엔지니어는 Standard Bank의 시험실 평면도에 맞춘 종합적인 하우징 없는 IP 시험실 시스템을 설계 및 제작했습니다:
턴키 납품: IPX1부터 IPX8까지 방수 시험과 IP5X/6X 먼지 침투 적합성을 포괄하는 통합 설정을 구축했습니다.

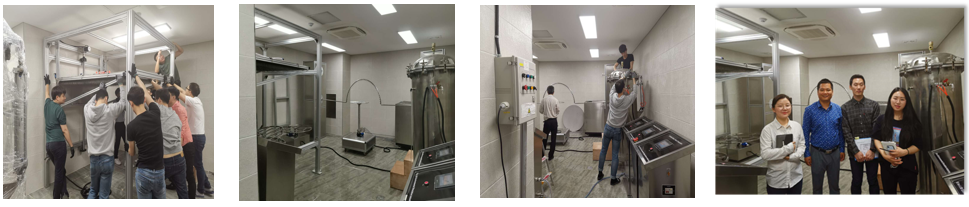

현장 설치 및 교육: LIB 엔지니어가 대한민국에 방문하여 장비 설치, 배관 시스템 통합, 작업자 교육을 수행했습니다.
지속적인 ISO 17025 교정: Standard Bank의 인증 시험 데이터가 국제적으로 인정받을 수 있도록, LIB는 Standard Bank의 IP 방수 시험 장비에 대한 유량 센서 및 압력 트랜스듀서의 연간 ISO 17025 교정을 지원합니다.
Standard Bank는 인증 시험소를 성공적으로 가동하여 아시아 전역의 상업 고객에게 신속하고 정확하며 인증된 침투 시험 서비스를 제공하고 있습니다.
A: IPX3는 수직 방향에 대해 최대 ±60° 각도로 분사되는 물에 대한 시험입니다. IPX4는 스윙 범위를 ±180°로 확장하여 모든 각도에서 물이 튀도록 하여 더 가혹한 환경 노출을 시뮬레이션합니다.
A: 정기적인 ISO 17025 교정은 유량계 정확도와 수압 정밀도를 확인합니다. 인증된 교정은 시험소에서 생성된 시험 데이터가 법적으로 유효하고 글로벌 인증 기관에서 인정받을 수 있도록 보장합니다.
A: 네. 통합 장비(예: LIB 복합 IPX1–IPX6 챔버)는 저압 드립 트레이, 진동 스프레이 암, 고압 제트 노즐을 하나의 공간에 통합하여 여러 대의 별도 장비를 구매할 필요가 없습니다.
A: LIB 시험 챔버는 다단계 여과 장치와 물 재순환 탱크를 통합합니다. 이 시스템은 작동 주기 동안 시험수를 정화 및 재사용하여 노즐 막힘을 방지하고 물 소비량을 최대 80%까지 줄입니다.
A: 낙수구와 노즐은 매월 미네랄이나 미립자 침전물이 있는지 점검해야 합니다. 폐쇄 루프 시스템 내에서 증류수 또는 탈이온수를 사용하면 노즐 수명을 크게 연장하고 균일한 유량을 유지할 수 있습니다.
표준 벤치탑 낙수 장치, IPX9K 고압 스프레이 챔버, 또는 Standard Bank와 같은 완전 맞춤형 IP 시험실 시스템이 필요하든, LIB Industry는 엔드투엔드 엔지니어링, 제조, 현장 설치 및 장기 ISO 17025 교정 지원을 제공합니다.
오늘 애플리케이션 엔지니어 팀에 연락하여 다음을 받아보세요:
상세 기술 사양 및 CAD 레이아웃 도면
맞춤형 IP 시험실 설계 컨설팅
경쟁력 있는 공장 직거래 견적
