태양광 모듈은 수십 년 동안 햇빛, 온도 변화, 습기, 환경 오염 물질에 노출됩니다. 이러한 요소 중에서 자외선은 장기적인 재료 열화의 주요 원인 중 하나입니다. 수년간의 UV 노출 후 봉지재가 황변되고, 백시트가 갈라지며, 절연 성능이 점차 저하될 수 있습니다.
제품이 사용되기 전에 이러한 위험을 평가하기 위해 IEC 61215에는 MQT 10으로 알려진 전용 UV 전처리 절차가 포함되어 있습니다. 이 시험은 태양광 모듈을 지정된 온도 조건에서 제어된 자외선량에 노출시켜, 열 사이클, 습도-동결 및 기타 인증 시험을 수행하기 전에 제조업체가 잠재적인 약점을 식별할 수 있도록 지원합니다.
A태양광 기후 시험 챔버는 이 시험을 정확하고 반복적으로 수행하는 데 필요한 제어된 UV 조사, 온도 안정성 및 선량 모니터링을 제공합니다.
IEC 61215는 지상용 태양광 모듈에 대한 국제적으로 인정된 인증 표준입니다. 이 표준 내에서 MQT 10은 UV 전처리 시험으로, 모듈 재료에 대한 장기적인 자외선 노출의 영향을 모의하도록 설계되었습니다.
제조 과정에서 수행되는 육안 검사와 달리, UV 전처리는 장기간 실외 사용 후에만 나타날 수 있는 열화 메커니즘에 초점을 맞춥니다. 이 시험은 추가적인 환경 응력이 가해지기 전에 폴리머 기반 재료가 누적된 UV 에너지에 어떻게 반응하는지 평가합니다.
현장 배치 전 UV에 민감한 재료 식별
잠재적인 봉지재 변색 및 열화 발견
백시트 및 가장자리 실링의 약점 감지
장기 신뢰성 예측 향상
IEC 61215 인증 프로그램 지원
태양광 제조업체에게 이 시험은 비용이 많이 드는 현장 고장 및 보증 청구를 방지하는 데 도움이 되는 조기 선별 도구 역할을 합니다.
표준은 단순히 노출 기간을 정의하지 않습니다. 대신 다른 시험소에서 재현 가능한 결과를 보장하기 위해 UV 파장, 누적 에너지, 온도 및 조사 강도 분포의 조합을 규정합니다.
매개변수 |
요구 사항 |
목적 |
UV 파장 범위 |
280–400 nm |
태양광 UV 노출 모의 |
총 UV 선량 |
15 kWh/m² |
재료 노화 가속 |
UVB 비율 |
3%–10% |
고에너지 UV 효과 제어 |
모듈 온도 |
60°C ±5°C |
일관된 열 조건 보장 |
조사 강도 균일성 |
±15% |
시험 변동 감소 |
누적 UV 선량은 MQT 10에서 가장 중요한 매개변수 중 하나입니다. 표준은 고정된 노출 시간을 지정하는 대신 총 UV 에너지 입력을 15 kWh/m²로 요구합니다.
이 접근 방식은 램프 노화, 챔버 구성 또는 작동 조건에 관계없이 모든 모듈이 동일한 방사선량을 받도록 보장합니다. 그 결과 다른 시험소의 시험 결과가 비교 가능하고 기술적으로 방어 가능하게 유지됩니다.
UV 방사선만으로 재료 노화가 결정되는 것은 아닙니다. 고온은 폴리머 내 화학 반응을 가속하고 열화 속도에 상당한 영향을 미칠 수 있습니다.
이 때문에 IEC 61215는 노출 기간 내내 모듈 온도를 60°C ±5°C로 유지하도록 요구합니다. 따라서 신뢰할 수 있는 시험을 위해서는 단순한 공기 온도 제어보다 직접적인 모듈 온도 모니터링이 필요합니다.
기존 UV 노화 챔버는 코팅, 플라스틱, 고무 재료와 같은 소형 시편에 적합하지만, 태양광 모듈은 독특한 시험 과제를 제시합니다.
현대식 태양광 패널은 길이가 2미터를 넘을 수 있으며 균일하게 노출되어야 하는 여러 층의 재료를 포함하고 있습니다. 불균일한 UV 분포나 부적절한 온도 제어는 잘못된 결과를 초래할 수 있습니다.
특징 |
태양광 기후 챔버 |
일반 UV 챔버 |
전체 크기 PV 모듈 시험 |
✓ |
✗ |
UV 선량 누적 |
✓ |
제한적 |
모듈 온도 모니터링 |
✓ |
제한적 |
조사 강도 균일성 제어 |
✓ |
제한적 |
| IEC 61215 준수 | ✓ |
✗ |
|
|
|
균일한 UV 노출을 제공하는 것 외에도 태양광 기후 챔버는 조사 강도를 지속적으로 모니터링하고, 누적 선량을 계산하며, 인증 및 인증 프로그램에 필요한 시험 데이터를 기록합니다.
시험 과정은 태양광 모듈의 철저한 검사로 시작됩니다. 기존 결함, 표면 상태 및 재료 특성이 노출 시작 전에 문서화됩니다.
챔버 내에 설치되면 모듈은 제어된 UVA 및 UVB 방사선에 노출됩니다. 시험 내내 필요한 조사 강도 수준과 UV 스펙트럼을 유지하기 위해 램프 출력이 지속적으로 모니터링됩니다.
챔버는 폐루프 제어 시스템을 사용하여 모듈 온도를 60°C ±5°C로 유지합니다. 고급 시스템은 실제 표면 조건을 더 잘 나타내기 위해 블랙 패널 온도도 모니터링할 수 있습니다.
교정된 UV 센서가 누적 UV 선량을 지속적으로 계산합니다. 조사 강도, 온도, 노출 시간 및 누적 에너지를 포함한 모든 관련 매개변수가 추적성을 위해 자동으로 기록됩니다.
목표 UV 선량에 도달한 후 모듈은 육안 및 전기 검사를 받습니다. 변색, 균열, 박리 또는 절연 열화 징후가 추가 인증 시험 수행 전에 문서화됩니다.
UV 전처리의 가장 가치 있는 측면 중 하나는 현장 고장이 발생하기 훨씬 전에 재료 약점을 노출시키는 능력입니다.
자외선은 봉지재의 화학 구조를 변경하여 빛 투과율을 감소시키고 모듈 효율을 저하시킬 수 있습니다.
백시트 열화는 초기에는 미용상의 문제로 보일 수 있지만, 시간이 지남에 따라 절연 성능을 저하시키고 습기 침투 위험을 증가시킬 수 있습니다.
모듈 층간 접착력 손실은 습기 침투 경로를 생성하고 추가 열화 메커니즘을 가속화할 수 있습니다.
폴리머 특성의 변화는 누설 전류를 증가시키고 절연 내력을 감소시켜 장기 안전 및 신뢰성에 잠재적으로 영향을 미칠 수 있습니다.
재료 노화는 궁극적으로 광학 성능과 에너지 변환 효율에 영향을 미쳐 측정 가능한 전력 손실을 초래할 수 있습니다.

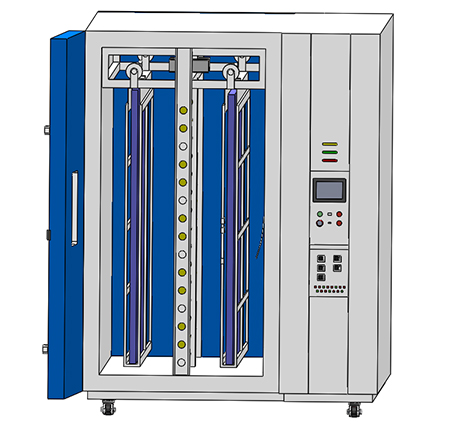

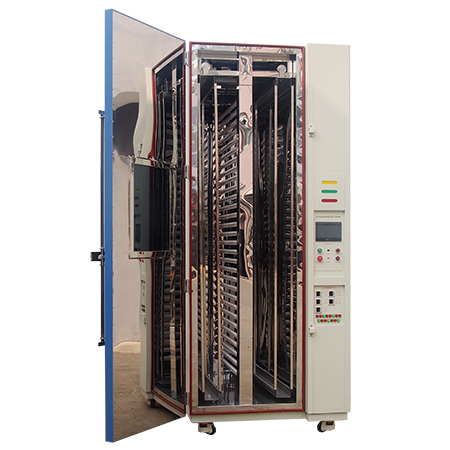

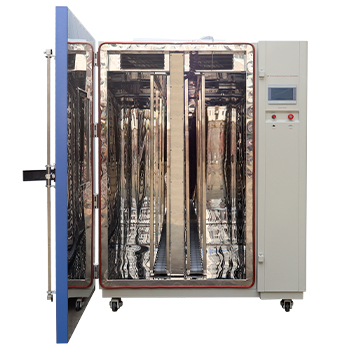

IEC 61215 태양광 인증 시험에 사용되는 태양광 기후 챔버는 단순한 UV 노출 장치가 아닙니다. 이는 온도, 조사 강도 안정성 및 UV 스펙트럼 구성에 대한 엄격한 제어를 유지하면서 장기적인 태양 복사 효과를 재현하도록 설계된 정밀 시스템입니다.
신뢰할 수 있는 PV 모듈 인증 결과를 얻으려면 시험 시스템이 장기간 시험 주기 내내 균일한 노출, 안정적인 스펙트럼 출력 및 추적 가능한 선량 제어를 보장해야 합니다.태양광 기후 시험 챔버.
Name |
모델 |
|
UVP-02 |
내부 치수 (mm) |
|
1450*745*2500 D*W*H |
전체 치수 (mm) |
|
1875*1210*2800 D*W*H |
시편 홀더 크기 (mm) |
|
1400*2400 W*H |
조사 광원 |
|
형광 UVA 램프 (20개) |
및 UVB 램프 (10개) 온도 범위 |
|
주변 온도 ～ 90 ℃ ±2℃ |
블랙 패널 온도 (BPT) |
|
35 ～ 80 ℃ |
대역폭 |
|
UVC: (< 0.1%) |
UVB: (전체 UV의 3% ~ 10%) UVA: (전체 UV의 90% ~ 97%) 조사 강도 제어 |
|
●280 nm - 320 nm 파장: 7.5 kWh/m² |
●320 nm - 400 nm 파장: 15 kWh/m² ●UV 범위 최대 조사 강도: < 250 W/m² 컨트롤러 |
|
프로그래밍 가능한 컬러 LCD 터치 스크린 컨트롤러 |
외장 재질 |
|
보호 코팅 처리된 강판 |
내부 재질 |
|
SUS304 스테인리스 스틸 |
단열재 |
|
폴리우레탄 폼 및 단열 면 |
전원 공급 |
|
AC380V 50Hz 3상 |
전체 크기 태양광 모듈용으로 설계 |

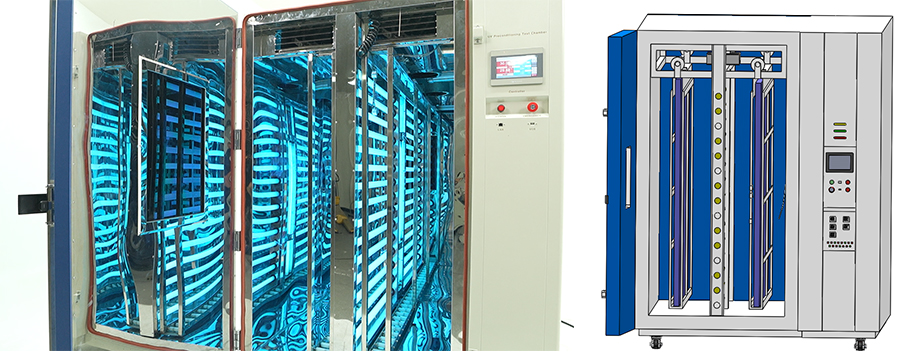

LIB 태양광 기후 시험 챔버는
을 갖추고 있어 모듈 표면 전체에 걸쳐 일관된 조사가 이루어지도록 보장합니다.여러 PV 모듈을 동일한 노출 조건에서 동시에 시험할 수 있어 정확도를 희생하지 않으면서 시험실 처리량을 향상시킵니다.수직 장착 구조 및 최적화된 램프-시료 간 거리
안정적이고 제어된 UVA/UVB 스펙트럼 출력
내의 UV 노출을 요구합니다.이 요구 사항을 충족하기 위해 LIB 시스템은 단일 광대역 광원이 아닌280–400 nm 파장 범위
을 사용합니다.이 구성은 다음을 보장합니다:전용 UVA 및 UVB 형광 램프 조합
장기 시험 주기 동안 안정적인 스펙트럼 분포
표준에서 요구하는 대로 제어된 UVB 기여
시간 경과에 따른 조사 강도 출력의 드리프트 감소
연속 모니터링이 전체 시험 기간 동안 노출 안정성을 유지합니다.

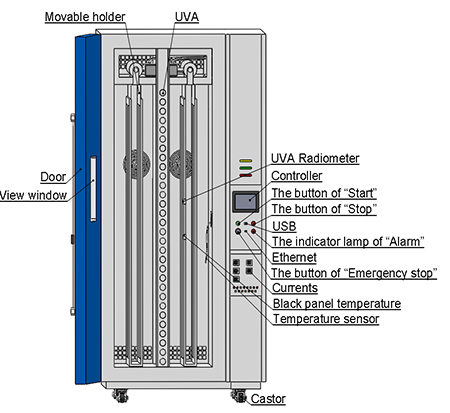

통합 온도, 조사 강도 및 선량 제어
LIB 챔버는 다음을 통합합니다:
실시간 조사 강도 제어
모듈 및 블랙 패널 온도 모니터링
자동 UV 선량 누적 계산
인증 추적성을 위한 데이터 로깅
모든 주요 매개변수가 재현 가능하고 감사 가능한 시험 결과를 보장하기 위해 지속적으로 기록됩니다.
인증 및 시험소 자격 평가용으로 구축
추적 가능하고, 재현 가능하며, 보고서 준비가 완료된 데이터가 필요합니다..
LIB 태양광 기후 시험 챔버는 사용자가 다음을 수행할 수 있도록 하는 프로그래밍 가능한 제어 시스템을 통합합니다:
표준화된 시험 시퀀스 설정
실시간 노출 조건 모니터링
IEC 61215 문서화를 위한 전체 시험 보고서 출력
이로 인해 수동 작업 오류가 크게 줄어들고 인증 효율성이 향상됩니다.
모든 태양광 시험 프로젝트에는 모듈 크기, 시험실 레이아웃 및 시험 워크플로우를 포함한 고유한 요구 사항이 있습니다.
LIB Industry는 장비뿐만 아니라 전체 수명주기 지원을 제공합니다:
LIB 서비스 |
세부 사항 |
보증 |
3년 |
기술 지원 |
평생 |
설치 |
가능 |
교육 |
포함 |
맞춤 설계 |
지원 |
글로벌 서비스 네트워크 |
가능 |
IEC 61215 MQT 10은 추가적인 환경 응력 시험을 받기 전에 태양광 모듈의 자외선 저항성을 평가하는 중요한 인증 시험입니다. 성공적인 시행을 위해서는 UV 파장, 누적 선량, 모듈 온도 및 조사 강도 균일성의 정확한 제어가 필요합니다.
전용 태양광 기후 시험 챔버는 이러한 요구 사항을 충족하는 동시에 현대적인 PV 인증 프로그램에 필요한 추적성과 재현성을 제공합니다. 신뢰할 수 있고 표준을 준수하는 시험 솔루션을 찾는 제조업체를 위해 LIB Industry는 태양광 응용 분야를 위해 특별히 설계된 표준 및 맞춤형 태양광 기후 챔버를 모두 제공합니다.
PV 모듈에 맞춤형 크기가 필요하십니까? 지금 LIB 엔지니어에게 연락하여 무료 견적을 받아보십시오.
IEC 61215 MQT 10은 추가적인 환경 응력 시험이 수행되기 전에 자외선이 태양광 모듈에 미치는 영향을 평가합니다.
시험은 280–400 nm의 UV 노출, 15 kWh/m²의 총 선량, 3%에서 10% 사이의 UVB 함량, 그리고 60°C ±5°C의 모듈 온도를 요구합니다.
균일한 조사 강도는 모듈의 모든 영역이 동일한 UV 선량을 받도록 보장하여 시험 정확도와 재현성을 향상시킵니다.
예. LIB는 다양한 태양광 시험 요구 사항에 맞춰 맞춤형 챔버 치수, 시료 고정구, UV 시스템 및 제어 기능을 제공합니다.
LIB는 모든 태양광 기후 시험 챔버에 대해 설치, 시운전, 교육, 평생 기술 지원 및 3년 보증을 제공합니다.
