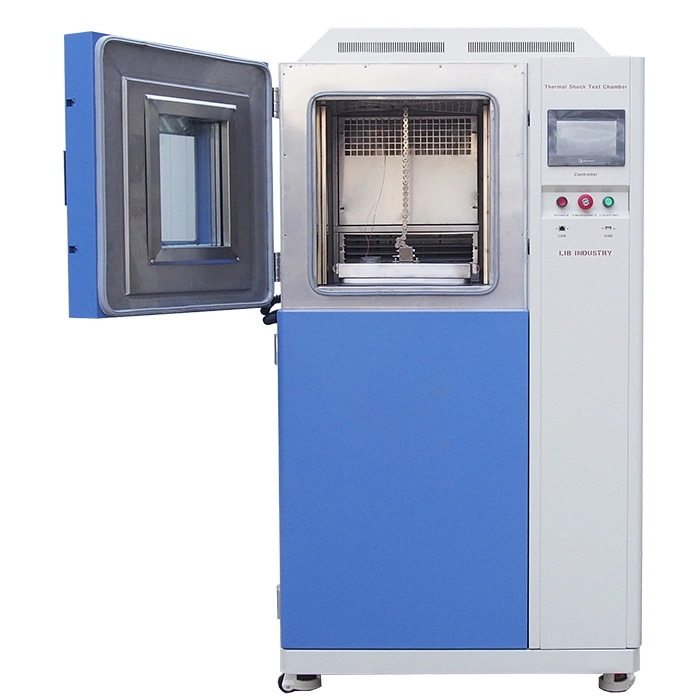

열 충격 챔버

Name: 열 충격 챔버
Brand: Xi'an LIB Environmental Simulation Industry

판매용 LIB 열 충격 챔버에는 바구니 유형, 3 방 유형 및 수평 운동 유형이 있습니다. 공기 뜨거운 차가운 충격 시험, 액체 충격 시험에 공기 및 액체 충격 시험에 액체를 포함하여. 다른 테스트 요구 사항에 따라 고객은 테스트를 위해 적합한 열 충격 테스트 챔버를 선택합니다.

-70 ~ 200 ° C의 열충격 테스트 중에 테스트를 수행 할 수 있습니다. 시편은 열 충격 테스트 기계에서 3 초 이내에 바구니에 의해 차가운 챔버에서 뜨거운 챔버로 자동 전송됩니다.

모델: TS-162, TS-340, TS-500, TS-1000

표준: AAMA501, ASTM D4169-16, IEC 61215, IEC 61646, IEC61108, IEC62688, MIL-STD-813D

LIB 산업 열 충격 챔버 비디오

열 충격 챔버 특징 및 이점

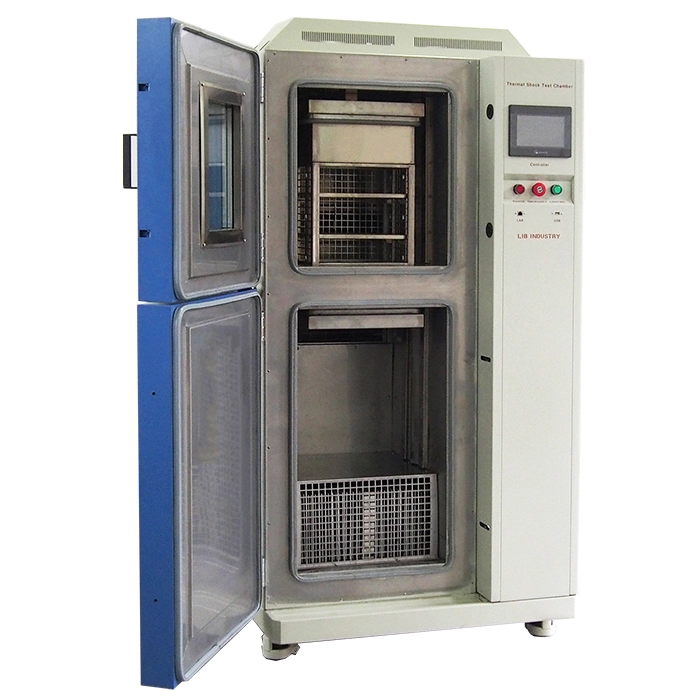

1. 열 충격 챔버에는 상부 및 하부 바스켓 유형과 정적 댐퍼 유형이 있습니다.

2. 고온 챔버는 공기 대 공기 열 충격 테스트, 공기 대 액체 및 액체 대 액체 열 충격 테스트를 실현할 수 있습니다.

3. 고객의 요구를 얻는 것에서 솔루션, 생산, 운송, 설치 및 시운전을 논의하기 위해 LIB는 원 스톱 솔루션을 실현할 수 있습니다.

4. 열 충격 환경 챔버, 일종의휴대용 온도 습도 챔버, 주로 자동차, EV 배터리, 전자 제품 및 등의 고온 및 저온 충격 테스트에 사용됩니다.

열 충격 챔버의 사양

모델		TS-162	TS-340	TS-500	TS-1000
내부 차원 (mm)		300300250	450450360	650650500	850850700
전반적인 차원 (mm)		15608701545	171010201845	191012202265	211014202665
내부 볼륨 (mm)		22L	72L	211L	505L
적재 용량		20kg	30kg	50kg	60kg
예열 룸	상한 온도	220 ℃
	난방 시간	주변 ~ 200 ℃, 30 분 이내
미리 시원한 방	하한 온도	-75 ℃
	냉각 시간	주변 ~ -70 ℃, 30 분 이내
시험실	고온 노출 범위	주위 20 ~ 200 °C
	저온 노출 범위	-65 ~ -5 °C
온도 변동		≤ ± 0.5 ℃
온도 편차		≤ ± 3 ℃
온도 회복 시간		5 분 이내
냉각 시스템		기계 압축 냉동 시스템
컨트롤러		프로그래머블 컬러 LCD 터치 스크린 컨트롤러, 이더넷 연결
안전 장치		과열 보호, 과전류 보호; 냉매 고압 보호; 지구 누설 보호
외부 재료		보호 코팅 강판
인테리어 소재		SUS304 스테인리스
관찰 창		인테리어 조명, 더블 레이어 열 안정성 실리콘 고무 밀봉
표준 구성		선반 2 개

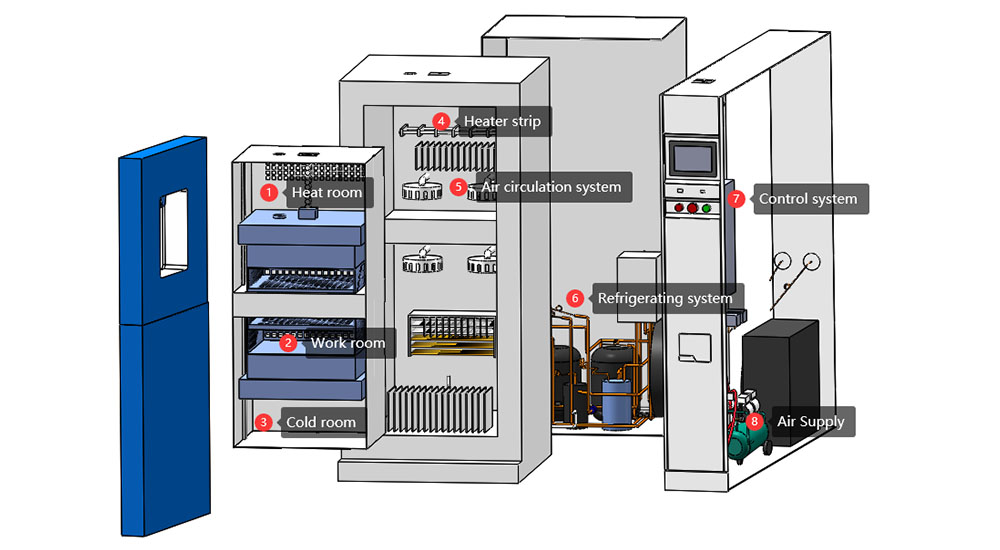

열 충격 챔버의 구성

1. 열 방	고온 환경 (상한 온도 220 ℃) 을 제공하고 히터를 통해 내부 온도를 올립니다.

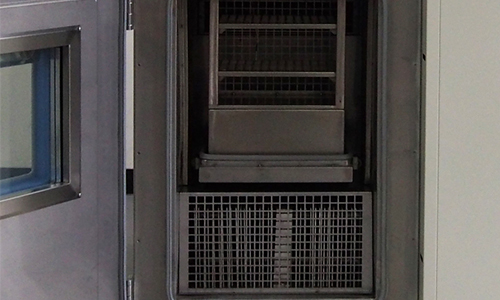

2. 작업실	2 구역 충격 테스트 챔버의 작업실은 교수형 바구니입니다. 샘플을 배치하고 고온 및 저온 환경 (3 초 이내) 에서 샘플의 신속한 전환을 실현하는 데 사용됩니다.
3. 차가운 방	저온 환경 제공 (하한 온도-75℃)냉동 장치에 의해 내부 온도를 낮추십시오.

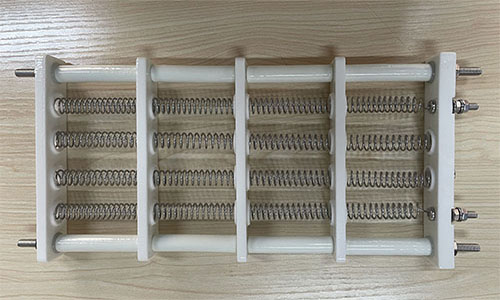

4. 히터 스트립	니켈-크롬 합금 전기 히터는 뜨거운 방에 열을 공급하는 데 사용되어 뜨거운 챔버가 설정된 고온에 도달하고 유지할 수 있습니다.

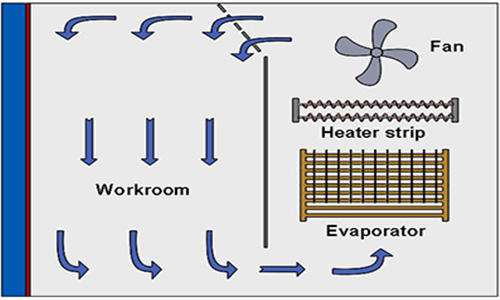

5. 공기 순환 시스템	팬으로 구성되어있어 테스트 챔버의 공기가 순환 흐름을 형성하여 온도의 균일 성을 보장합니다.

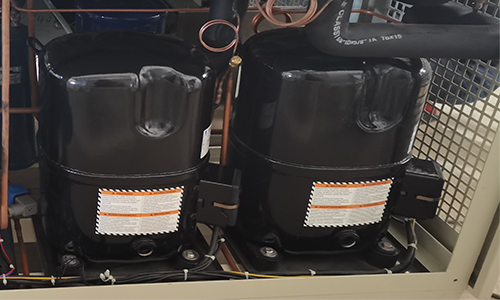

6. 냉동 시스템	R23/R404 환경 친화적 인 냉매를 사용하여 냉실의 급속 냉각을 달성하고 저온 상태를 유지하기 위해 압축기, 냉매 순환 등을 통해.

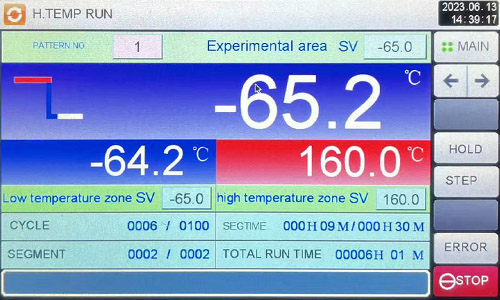

7. 통제 시스템	PLC 컨트롤러는 모니터링, 데이터 수집, 경보 및 기타 기능을 유지하면서 온도, 시간, 온도 변화 속도 및 기타 매개 변수를 제어하도록 설정하고 프로그래밍 할 수 있습니다.

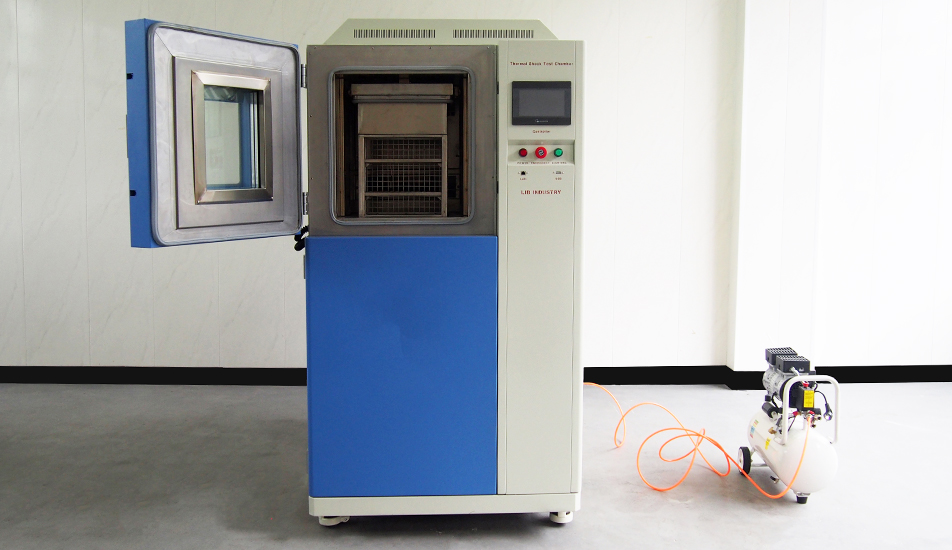

8. 공기 소스	장비의 공압 구성 요소에 전원을 공급하십시오.

열 충격 챔버는 제품 테스트에 중요합니다. 두 가지 주요 유형이 있습니다. 액체-액체 열 충격 챔버는 빠른 열 충격을 위해 대조되는 온도의 다른 액체에 샘플을 담근다. 공기 대 공기 열 충격 챔버는 뜨겁고 차가운 공기 흐름을 사용합니다. 둘 다 극한의 온도 변화에 따라 제품 신뢰성과 내구성을 평가하여 다양한 열 환경에서 제품 품질을 보장합니다.
