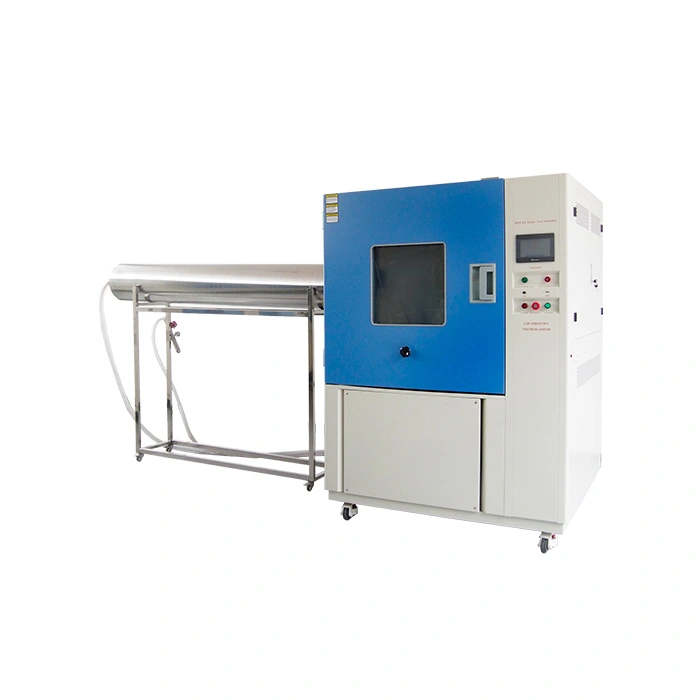

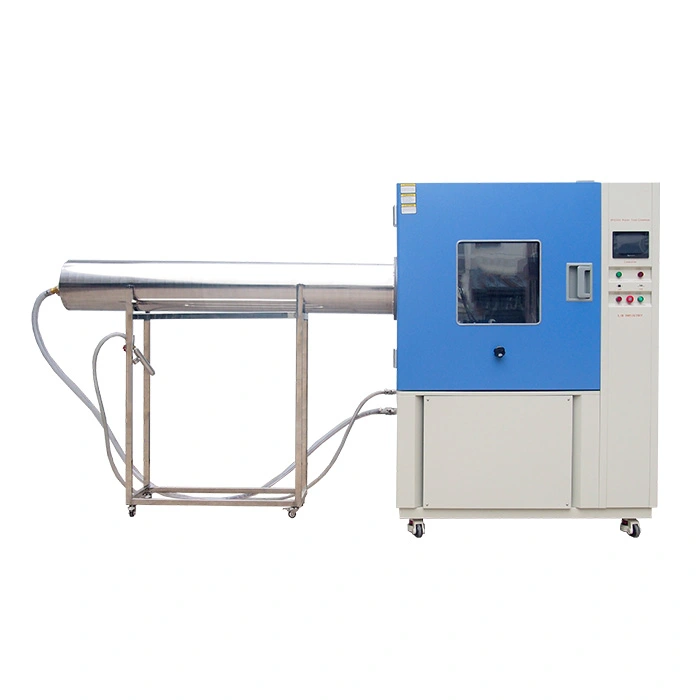

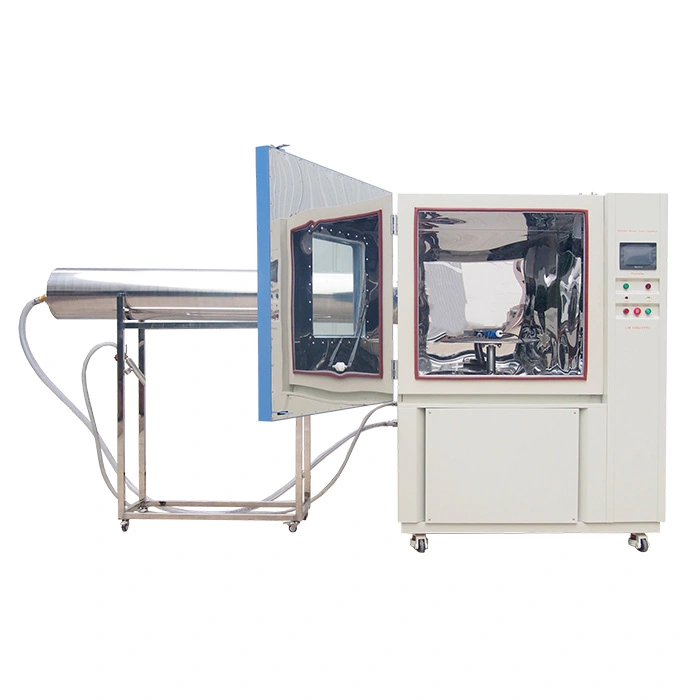

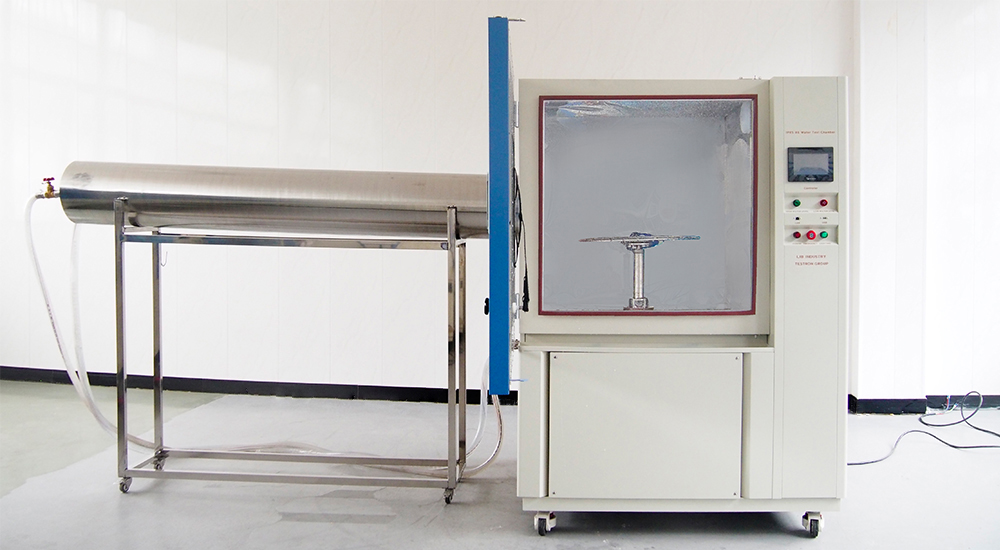

물 스프레이 제트 챔버

Name: 물 스프레이 제트 챔버
Brand: Xi'an LIB Environmental Simulation Industry

LIB 워터 스프레이 제트 챔버는 IEC60529 표준 IPX5 X6 속도에 따라 시험중인 장비 (EUT) 를 담그는 것을 포함하는 진입 보호 테스트에 사용됩니다. 이 물 분사 챔버는 IP66, IP54 테스트에 적합합니다. 물은 IP5X 및 IP6X 노즐에서 분사되며 유량은 전자기 유량계로 제어됩니다.

모델: R56-800, R56-1000

표준: GJB 150.8-86, ISO 20653, IEC 60529, UL 50E, UL 1598, UL 153, UL1573, UL 60950-1, IPX5, IPX6

워터 스프레이 제트 챔버의 특징 및 장점

1. 물 사용 및 일련의 수도관을 감소시키는 물 재 순환 시스템으로 구축 된 물 스프레이 테스트 챔버.

2. 테스트 룸의 방수 전원 커넥터는 표본에 전기를 쉽게 공급할 수 있습니다.

3. 우리의 주요 비 테스트 챔버는 물방울 물 테스트 챔버, 살포 물 테스트 챔버, 워터 제트 테스트 챔버 및 고온 및 고압 물 테스트 챔버를 포함합니다.

4. 귀하의 요구 사항에 따라 새로운 IP 실험실을 구축하십시오.

물 스프레이 제트 챔버의 사양

모델	R56-800
작업실 차원 (mm)	800800800
외부 차원 (mm)	95031501800
인테리어 볼륨 (L)	510
턴테이블 (mm) 의 직경	600
턴테이블 회전 속도	0 ~ 7r/min (조정가능한)
IPX5 노즐의 내부 직경	6.3mm
IPX6 노즐의 내부 직경	12.5mm
물 흐름 속도 IPX5/ IPX6	12.5L/min ± 5% / 100L/min ± 5%
컨트롤러	프로그래머블 컬러 LCD 터치 스크린 컨트롤러, 이더넷 연결
물 공급 시스템	물 탱크, 부스터 펌프, 자동적인 물 공급, 물 정화 시스템
안전 장치	과열 보호; 과전류 보호; 물 부족 보호; 지구 누설 보호; 단계 서열 보호
외부 재료	보호 코팅 강판
인테리어 소재	SUS304 스테인리스
관찰 창	와이퍼가있는 이중 층 절연 유리

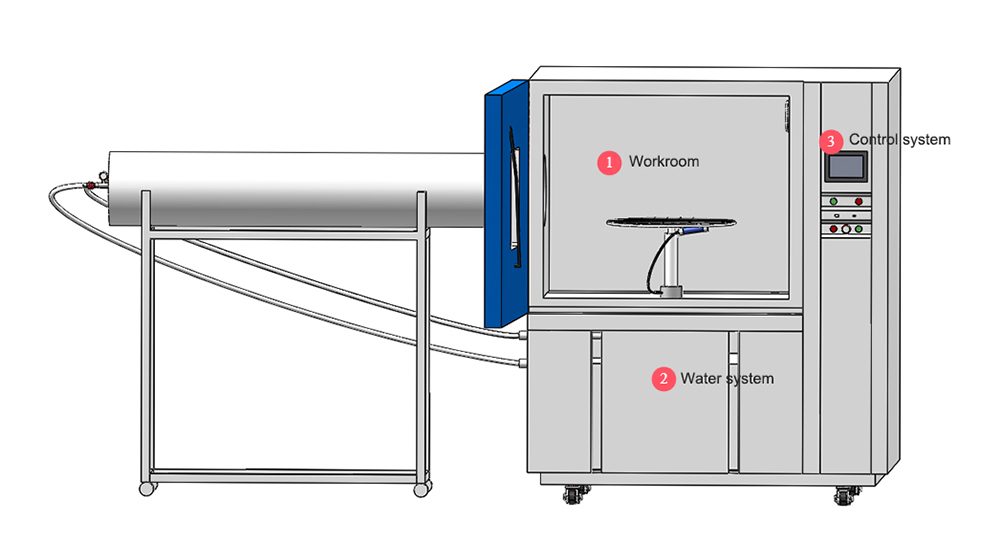

워터 스프레이 제트 챔버의 구성

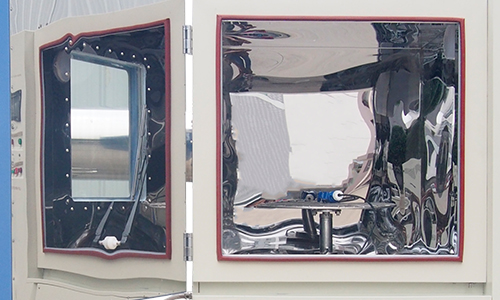

1. 작업실

노즐은 작업실에서 2.5m ~ 3m 떨어진 작업실의 왼쪽에 있습니다. 스프레이 조리개는 IPX5 의 경우 6.3mm, IPX6 의 경우 12.5 mm입니다.
샘플 턴테이블 베어링 용량 최대 50KG, 속도 조절 가능.

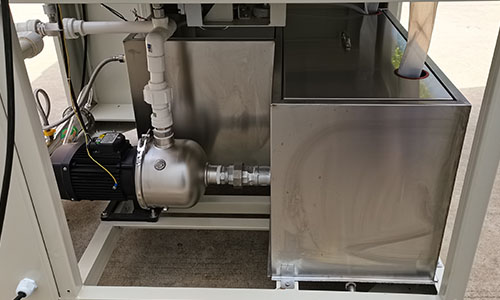

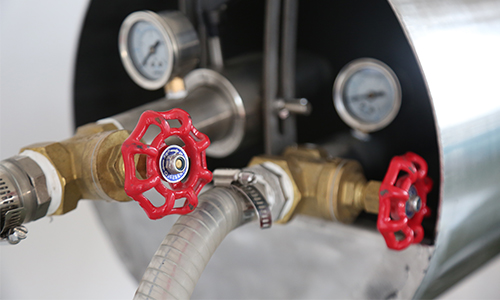

2. 물 시스템

시험 물의 저장. 수위 플로트 볼 밸브가 장착되어 물 섭취량을 자동으로 제어하고 물 펌프가 건조되지 않도록 수위 모니터링이 적습니다.

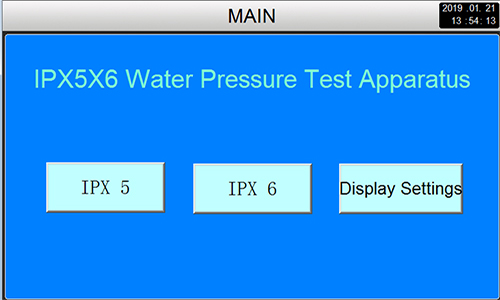

3. 통제 시스템

물 분사 시간, 턴테이블 속도 등과 같은 테스트 매개 변수를 설정하여 장비의 작동 상태를 표시합니다.

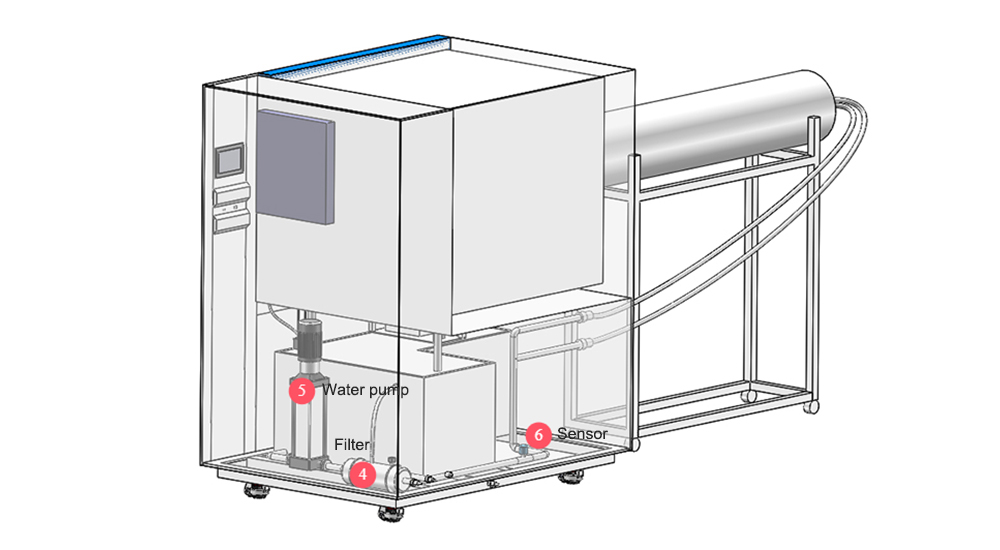

4. 필터	물의 직경 0.03mm 이내의 불순물을 여과하여 노즐을 막지 못하게하고 물의 균일 성과 안정성을 보장합니다.

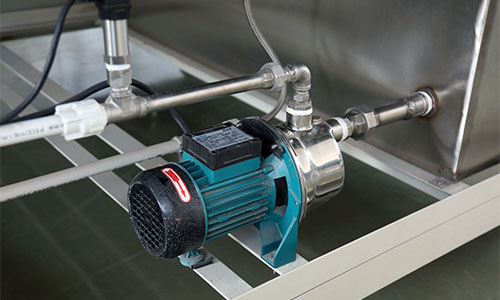

5. 워터 펌프	물이 지정된 유속 및 압력으로 노즐로부터 배출될 수 있도록 물을 분사하기에 충분한 압력을 제공한다.

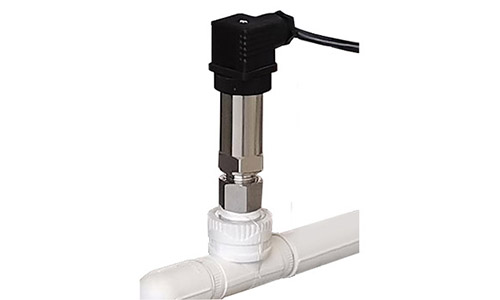

6. 센서	IPX5 (12.5 ± 0.625L/min) 및 IPX6 (100 ± 5L/min) 의 다양한 흐름 요구 사항을 충족시키기 위해 워터 스프레이 흐름을 정확하게 제어하십시오.
